Опрессовка наконечников

Опрессовка наконечников

Одним из основных этапов производства электрических жгутов обычно является опрессовка различных клемм, наконечников, разъемов на провода и кабели.

Наша компания широко применяет автоматизированные линии Komax со встроенными станциями опрессовки и различными аппликаторами для установки клемм и наконечников с шагом в разъеме от 1.25 до 6.35мм, например: Mini-Fit, Micro-Fit, Pico-Blade, TH, GT, HK и др.

Также, мы имеем широкий спектр различных прессов и оснасток для установки специальных разъемов: IDC, Telco, SATA, ВЧ-разъемов, изолированных клемм и др.

За счет высокой полной или частичной автоматизации большинства технологических процессов мы можем предложить высокое качество продукции в кратчайшие сроки и по приемлемой цене.

Информация для заказа проводников с клеммами и без клемм

У нас Вы можете заказать производство проводов с одной или двумя клеммами или без клемм, необходимой длины и сечения, с обрезанными, лужеными или зачищенными концами.

Для расчета стоимости заказа просим направить в наш адрес спецификацию необходимых изделий с указанием марки провода, сечения, цвета, типа клемм и/или способа обработки не обжатых концов проводников. В заявке также необходимо указать контактное лицо, телефон для связи, а также реквизиты Заказчика и адрес доставки готовой продукции.

Срок исполнения заказа обычно не превышает 2-5 рабочих дней с момента оплаты заказа и указывается в выставляемых счетах при изготовлении из наших материалов, по которым поддерживаются складские запасы. Более долгие сроки, могут быть обусловлены высокой загрузкой производства или необходимостью заказа редко используемых в производстве материалов. Например, проводов экзотических расцветок или клемм, по которым не поддерживаются складские запасы. Для провода сроки производства и поставки обычно устанавливаются заводами 10-45 рабочих дней. Для клемм зарубежного производства срок поставки обычно составляет от 4 до 20 недель в зависимости от производителя и способа доставки (самолетом или морем).

Также, мы работаем с давальческими материалами. В этом случае, при передаче провода Заказчик обязан предусмотреть запас материалов с учетом отходов на обрезки и настройку оборудования, но не менее 1% от общего метража, а также запас клемм не менее 2%, но не менее 20 штук каждую ленту дополнительно к необходимому количеству. Обрезки и остатки материалов возвращаются Заказчику после выполнения работ. Материалы передаются только в упаковке, предусматривающей автоматизированную обработку.

Готовая продукция доставляется «до порога» по всей территории РФ. Условия и стоимость доставки уточняйте у менеджера.

Самовывоз продукции осуществляется по адресу: 141400, Московская обл., г.Химки, Нагорное ш., д.2 (схема проезда).

Возможны различные варианты упаковки готовых проводников: в стандартные пачки (без дополнительной платы), смотка проводников в кольцо или восьмеркой с установкой хомута, подбор комплектов и упаковка в пакеты, маркировка проводников и упаковки за отдельную плату.

Также, мы осуществляем сборку и тестирование изделий: установку обжатых проводов в разъемы, жгутование или пайку на платы, модули, компоненты. Дополнительные услуги платные.

Основные опции для заказа проводников приведены ниже:

DF- — -[ | ]-[ | ]- -[ | ], где:

  • WIRE — марка провода:
    • NVM4 — НВМ4;
    • NV4 — НВ4;
    • NV5 — НВ5;
    • PV3 — ПВ3;
    • PGVA — ПГВА;
    • PVAM — ПВАМ;
    • MGTF — МГТФ;
    • другие марки провода по запросу.
  • SSS — сечение токопроводящей жилы;
    • 007 — 0.07 мм2;
    • 012 — 0.12 мм2;
    • 020 — 0.20 мм2;
    • 035 — 0.35 мм2;
    • 050 — 0.50 мм2;
    • 075 — 0.75 мм2;
    • другие допустимые для различных марок провода сечения могут быть использованы по запросу с соответствующими клеммами;
  • TERM1, TERM2 — тип устанавливаемой на проводник клеммы на стороне 1 или 2 соответственно:
    • PB — Серия 1.25мм PicoBlade;
    • BL2 — Серия 2.00мм BL2;
    • HB — Серия 2.00мм HB(PH/MU);
    • BH2 — Серия 2.00мм х 2.00мм BH2 (Milli-Grid);
    • HK — Серия 2.50мм HK(XHP/CHU);
    • GTF / GTM — Серия 2.50мм GT (SM) — клемма «мама» и «папа» соответственно;
    • H — Серия 2.50мм H;
    • SP — Серия 2.50мм SPOX;
    • BL — Серия 2.54мм BL (BLD/BLS/BWL);
    • BH — Серия 2.54мм х 2.54мм BH;
    • HU — Серия 2.54мм HU(MX);
    • MMFF / MMFM — Серия 3.00мм MMF (Micro-Fit) — клемма «мама» и «папа» соответственно;
    • PW —Серия 3.96мм PHU2/PW/PWL2 (VHR/SVH);
    • MFBF / MFBM —Серия 4.14мм MFB — клемма «мама» и «папа» соответственно;
    • MFF / MFM —Серия 4.20мм MF (Mini-Fit) — клемма «мама» и «папа» соответственно;
    • MFCF / MFCM —Серия 4.50мм MFC — клемма «мама» и «папа» соответственно;
    • MHU —Серия 5.08мм MHU/MPW;
    • THF / THM —Серия 5.08мм TH — клемма «мама» и «папа» соответственно;
    • MFAF / MFAM —Серия 6.20мм MFA — клемма «мама» и «папа» соответственно;
    • MFLF / MFLM —Серия 6.35мм MFL (MLX) — клемма «мама» и «папа» соответственно;
    • DCF / DCM — D-Sub — клемма «мама» и «папа» соответственно;
    • другие типы клемм могут быть установлены по запросу;
  • ET1, ET2 — тип свободного (без клеммы) конца проводника на стороне 1 или 2 соответственно:
    • X — обрезка без зачистки или лужения;
    • S — полное снятие изоляции (зачистка);
    • H — частичное снятие изоляции (сдвиг);
    • L — лужение с подкруткой (стандартно используется припой ПОС-61);
  • MM1, MM2 — длина зачищенной (S|H) / луженой (L) части свободного конца проводника на стороне 1 или 2 соответственно;
  • LLLL — длина токопроводящей жилы провода в миллиметрах, например, «0200» = 200мм;
  • CC, CC1, CC2 — двухбуквенное обозначение цвета, в случае двухцветных проводов — CC1 — основной цвет, СС2 — продольная полоса или поперечный штрих, если это применимо для конкретной марки провода. Например: «BU» — синий, «BKRD» — черный с красной полосой
    • WH — белый;
    • GY — серый;
    • BK — черный;
    • YE — желтый;
    • GN — зеленый;
    • RD — красный;
    • BU — синий;
    • VT — фиолетовый;
    • GN — зеленый;
    • BN — коричневый;
    • OG — оранжевый;
    • PK — розовый;

Пример артикула: DF-NVM4-035-MFF-X-0200-BU — провод НВМ4 600В 0.35мм2 с клеммой MF-F (Mini-Fit) «мама», 200мм, без зачистки свободного конца проводника, синий.

Как соединить провода клеммами WAGO?

Для того, чтобы обеспечить надежное электрическое соединение двух и более одножильных, либо многожильных проводов в одной точке, принято использование специальных монтажных приспособлений, называемых клеммниками. На сегодняшний день наиболее популярной фирмой, занимающейся созданием специальных изделий, необходимых для соединения токоведущих жил с разным сечением, является немецкая фирма WAGO (Ваго). Компания образована еще в 1951 году и с самого основания старается идти по особому, индивидуальному пути развития: фирма не стала заниматься изготовлением винтовых соединений, а полностью перешла на самозажимающиеся пружинные зажимы. Их используют для создания безопасного вибростойкого надежного необслуживаемого зажимного электрического соединения. Этот путь развития и выступает главной концепцией соединителей. Далее мы расскажем, как пользоваться клеммами WAGO для соединения проводов.

Что важно знать?

Клеммники WAGO подразделяются на одноразовые и многоразовые. Пользоваться одноразовыми самозажимающимися клеммами следует в тех случаях, когда создаваемое соединение электрических проводов не требует дальнейшего обслуживания. Теоретически демонтировать жилу можно, однако это потребует значительных усилий. Помимо этого, существует большая вероятность разрушить, как соединитель, так и сам проводник.

Многоразовые соединители используют, когда необходимо создать неоднократное разборное электрическое подключение разных кабелей. Механизм подключения очень прост и выглядит следующим образом: в одноразовый клеммник провод нужно вставить в гнездо, а в многоразовом клеммнике WAGO оголенную жилу необходимо поместить в отверстие и замкнуть защелку.

Инструкции по эксплуатации

Фирма имеет очень широкий ассортимент электротехнических устройств, среди которых особым спросом пользуются именно клеммы. Среди них следует отметить следующие серии:

— 221 (универсальные миниатюрные клеммники WAGO, применяемые в распределительных коробках),
— 224 (применяют при монтаже электроосветительных приборов);
— 243 (также применяются в распределительных коробках);
— клеммники, устанавливаемые на DIN-рейки, встречающиеся с встроенными предохранителями, размыкателями, светодиодами;
— специальные соединители, применяемые в печатных платах;
— распределительные клеммы, в которых одновременно установлен винтовой и пружинный зажим.

Однако к самым востребованным относятся клеммы серий 221, 222 и 773, поэтому если среди специалистов-электриков упоминаются соединители WAGO, то речь, скорее всего, ведется именно об этих трех сериях. В народе их называют просто вагами. Отметим, что клеммы WAGO могут быть даже 8-проводными. Рассмотрим конструктивные особенности и варианты использования клемм разных серий по отдельности.

222 серия.
Данные клеммники относятся к типу строительно-монтажных. Пользоваться ими рационально для создания многократного подключения и одножильных, и многожильных проводов. Чтобы устройство могло работать правильно, для фиксации проводников в нем установлен небольшой рычаг, как показано на фото ниже:

Использование данного рычага позволяет запросто разъединять контакт при необходимости, к примеру, в случае переналадки схемы, либо при тестировании цепи. В клеммнике имеются отдельные разъемы, куда вставляются проводники. Перед тем, как вставить провод и осуществить защелкивание, сначала зачищают его изоляцию. Зажим используют плоско-пружинного типа.

773 серия.
Пользоваться этими соединителями необходимо в случаях создания однократного соединения. При этом нужно обратить внимание, что провода могут быть только одножильными. Если же есть необходимость соединения многожильных проводников, то для этого сначала их опрессовывают наконечниками.

Клеммники 773 при производстве могут заполнять токопроводящей пастой, но имеются и изделия без нее. Использование данной пасты предотвращает окисление проводов из алюминия, что является значительным преимуществом. Клеммы wago, наполненные пастой, выпускают черного, либо темно-серого цвета, поэтому выявить их достаточно просто. Как и в многоразовом варианте исполнения, жила здесь вставляется до предела, но поскольку в этих вагах не используют специальный рычаг, то провода фиксируются внутренним зажимом.

221 серия.
Все больше набирают популярность клеммы ваго 221, они удобны тем, что конструкция позволяет визуально проверить контакт без лишних трудностей, т.к. зажимы имеют прозрачный корпус.

При практическом применении вагов любой обыватель на собственном опыте сможет убедиться, как просто их использовать и насколько это удобнее, в сравнении с ушедшими на второй план винтовыми соединениями и скрутками, которые не способны в современных условиях отвечать требованиям качества и надежности. Надеемся, благодаря нашей инструкции вам стало понятно, как пользоваться клеммами WAGO 221, 222, 773 и других серий!

Как соединить провода клеммами WAGO разных серий

  • Что важно знать
  • Инструкции по эксплуатации

Что важно знать

Клеммники WAGO подразделяются на одноразовые и многоразовые. Пользоваться одноразовыми самозажимающимися клеммами следует в тех случаях, когда создаваемое соединение электрических проводов не требует дальнейшего обслуживания. Теоретически демонтировать жилу можно, однако это потребует значительных усилий. Помимо этого, существует большая вероятность разрушить, как соединитель, так и сам проводник.

Многоразовые соединители используют, когда необходимо создать неоднократное разборное электрическое подключение разных кабелей. Механизм подключения очень прост и выглядит следующим образом: в одноразовый клеммник провод нужно вставить в гнездо, а в многоразовом клеммнике WAGO оголенную жилу необходимо поместить в отверстие и замкнуть защелку.

Инструкции по эксплуатации

Фирма имеет очень широкий ассортимент электротехнических устройств, среди которых особым спросом пользуются именно клеммы. Среди них следует отметить следующие серии:

  • 221 (универсальные миниатюрные клеммники WAGO, применяемые в распределительных коробках),
  • 224 (применяют при монтаже электроосветительных приборов);
  • 243 (также применяются в распределительных коробках);
  • клеммники, устанавливаемые на DIN-рейки, встречающиеся с встроенными предохранителями, размыкателями, светодиодами;
  • специальные соединители, применяемые в печатных платах;
  • распределительные клеммы, в которых одновременно установлен винтовой и пружинный зажим.

Однако к самым востребованным относятся клеммы серий 221, 222 и 773, поэтому если среди специалистов-электриков упоминаются соединители WAGO, то речь, скорее всего, ведется именно об этих трех сериях. В народе их называют просто вагами. Отметим, что клеммы WAGO могут быть даже 8-проводными. Рассмотрим конструктивные особенности и варианты использования клемм разных серий по отдельности.

222 серия. Данные клеммники относятся к типу строительно-монтажных. Пользоваться ими рационально для создания многократного подключения и одножильных, и многожильных проводов. Чтобы устройство могло работать правильно, для фиксации проводников в нем установлен небольшой рычаг, как показано на фото ниже:

Использование данного рычага позволяет запросто разъединять контакт при необходимости, к примеру, в случае переналадки схемы, либо при тестировании цепи. В клеммнике имеются отдельные разъемы, куда вставляются проводники. Перед тем, как вставить провод и осуществить защелкивание, сначала зачищают его изоляцию. Зажим используют плоско-пружинного типа. О том, как пользоваться клеммами WAGO 222 серии, вы можете узнать из видео:

773 серия. Пользоваться этими соединителями необходимо в случаях создания однократного соединения. При этом нужно обратить внимание, что провода могут быть только одножильными. Если же есть необходимость соединения многожильных проводников, то для этого сначала их опрессовывают наконечниками.

Клеммники 773 при производстве могут заполнять токопроводящей пастой, но имеются и изделия без нее. Использование данной пасты предотвращает окисление проводов из алюминия, что является значительным преимуществом. Клеммы wago, наполненные пастой, выпускают черного, либо темно-серого цвета, поэтому выявить их достаточно просто. Как и в многоразовом варианте исполнения, жила здесь вставляется до предела, но поскольку в этих вагах не используют специальный рычаг, то провода фиксируются внутренним зажимом.

На видео ниже наглядно демонстрируется, как работать клеммами ВАГО 773 серии:

221 серия. Все больше набирают популярность клеммы ваго 221, они удобны тем, что конструкция позволяет визуально проверить контакт без лишних трудностей, т.к. зажимы имеют прозрачный корпус.

О том, как пользоваться WAGO 221, рассказывается на видео-уроке ниже:

Помимо этого рекомендуем просмотреть еще несколько инструкций, в которых подробно рассматриваются правила эксплуатации клеммников ваго других серий:

При практическом применении вагов любой обыватель на собственном опыте сможет убедиться, как просто их использовать и насколько это удобнее, в сравнении с ушедшими на второй план винтовыми соединениями и скрутками, которые не способны в современных условиях отвечать требованиям качества и надежности. Надеемся, благодаря нашей инструкции вам стало понятно, как пользоваться клеммами WAGO 221, 222, 773 и других серий!

Рекомендуем также прочитать:

Клеммы соединительные

Надежный контакт

Соединительные клеммы Werkel предназначены для быстрого и надежного монтажа электропроводки.

Высокая скорость монтажа

Монтаж электропроводки с использованием клемм Werkel не требует использования специальных инструментов, необходимо лишь зачистить провода от изоляции на 10–11 мм. Для удобства монтажа на корпус нанесена метка соответствующей длины.

Негорючий пластиковый корпус

Клеммы незаменимы при подключении светильников, розеток, соединении проводов в распаячной коробке. Большой запас мощности позволяет использовать клеммы для подключения любых бытовых приборов.

Клеммы для одножильных проводов сечением от 0,75 мм до 2,5 мм

Цветная маркировка позволяет легко находить нужную клеммы при монтаже

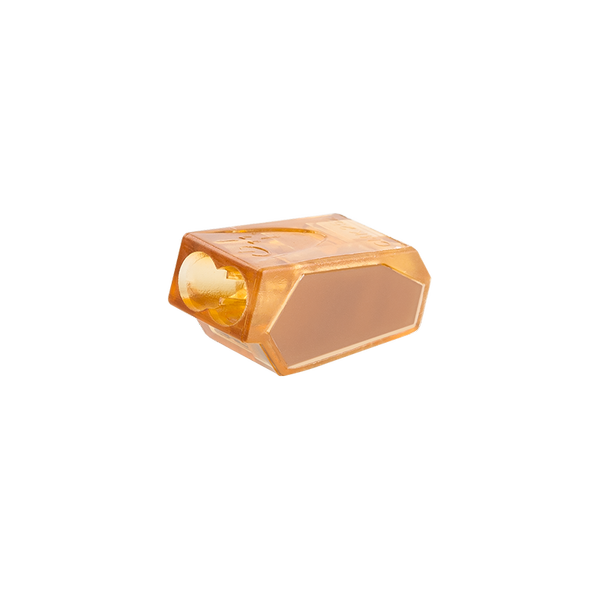

TR-01-02

Клемма соединительная 2-проводная (10 шт.)

Код товара: a038399

TR-01-04

Клемма соединительная 4-проводная (10 шт.)

Код товара: a038401

TR-01-05

Клемма соединительная 5-проводная (10 шт.)

Код товара: a038402

TR-01-08

Клемма соединительная 8-проводная (5 шт.)

Код товара: a038421

Клеммы для одножильных и многожильных проводов сечением от 0,75 мм до 4 мм

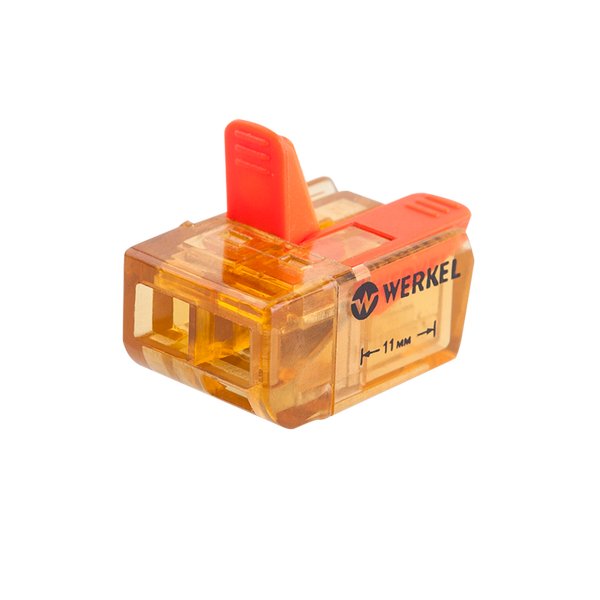

TR-02-02

Клемма универсальная соединительная 2-проводная (5 шт.)

Код товара: a038403

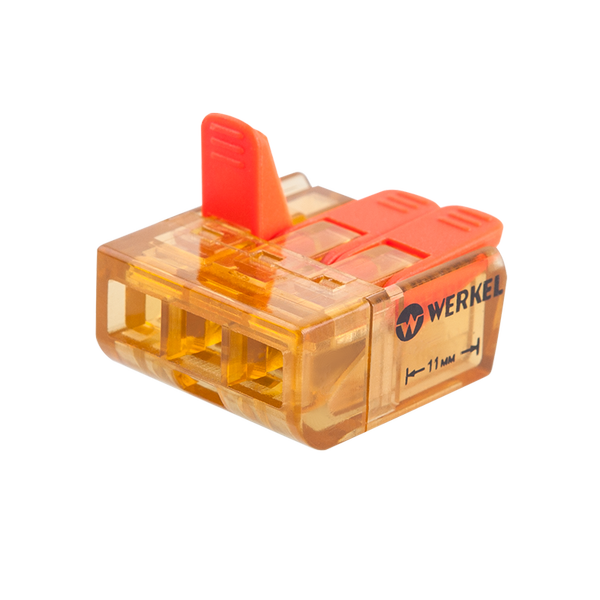

TR-02-03

Клемма универсальная соединительная 3-проводная (5 шт.)

Код товара: a038404

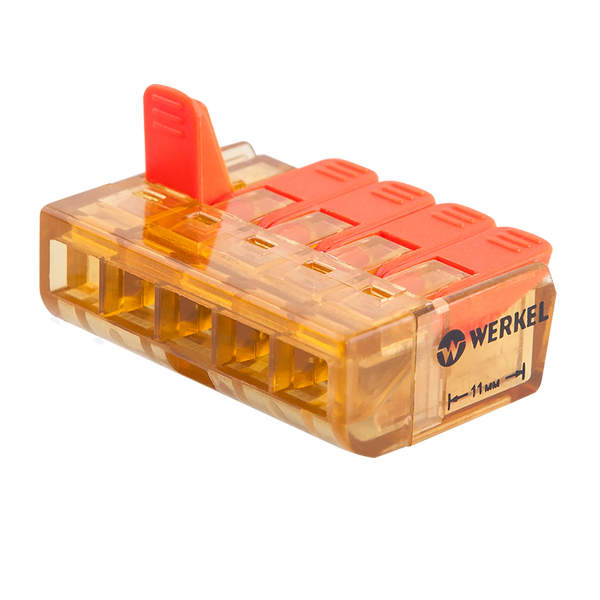

TR-02-05

Клемма универсальная соединительная 5-проводная (5 шт.)

Код товара: a038405

Техническая информация и гарантия

Подготовка и установка клеммы

  • Перед монтажом провода необходимо зачистить изоляцию на 10 — 11 мм.
  • Клемма самозажимная
    Клеммник применяется для монтажа одножильных проводов. Вставьте провод со снятой изоляцией в отверстие соединительной клеммы. Провод зафиксирован.
  • Клемма рычажная
    Поднимите защелку вверх. Вставьте провод со снятой изоляцией во входное отверстие клеммы и опустите защелку в исходное положение.

Клеммы самозажимные

  • Номинальное напряжение: 400 В
  • Номинальный ток: 24 А
  • Материал: PC пластик
  • Температурный режим: – 50° . +110° С
  • Степень защиты от пыли и влаги: IP20
  • Сечение подключаемых проводов: 0,75 – 2,5 мм 2

Клеммы рычажные

  • Номинальное напряжение: 400 В
  • Номинальный ток: 32 А
  • Материал: PC пластик
  • Температурный режим: – 50° . +110° С
  • Степень защиты от пыли и влаги: IP20
  • Сечение подключаемых проводов: 0,75 – 4 мм 2

Гарантия

  • Срок службы: 50 лет
  • Гарантийный срок: 1 год
Уникальный дизайн

Дизайну нашей продукции мы уделяем особое внимание. Эргономика выключателей и розеток превосходит все ожидания.

Высокое качество продукции

Cрок службы не менее 40 000 циклов включений. Для профессионалов этот факт заменит тысячи слов о качестве продукции.

Лучшие условия

Мы создаем максимально комфортные условия для эффективного взаимовыгодного сотрудничества.

Бесплатная доставка

Наша компания осуществляет бесплатную доставку товара по всей России.

Зажимы, клеммы и другие способы соединения проводов

Тем, кто самостоятельно занимается ремонтом домашней электропроводки, постоянно приходится сталкиваться с таким понятием, как соединение проводов. Способов для этого существует немало – от старинного дедовского метода скрутки до современных клеммных колодок. Независимо от того, что именно вы сейчас делаете – капитальный ремонт бытовой электрической сети или подключение нового элемента (выключателя, светильника или розетки), соединение всегда должно быть надёжным. От этого напрямую зависит безопасность вашего дома. Поговорим о том, что же всё-таки прочнее и выгоднее – использовать зажимы для проводов либо скручивать их и паять?

Не выходит из моды скрутка

Современный рынок в таком многообразии представляет клеммы для соединения электрических проводов, что, казалось бы, давно уже пора забыть о скрутках. Но у электриков этот метод упорно продолжает пользоваться популярностью, несмотря на то, что заводские соединители обеспечивают безопасность и надёжность. Помимо этого, клеммы гораздо удобнее в использовании и выглядят эстетичнее, чем скрученные провода, перемотанные изолентой.

Есть у скрутки ещё один очень веский недостаток. Если рассматривать этот метод объективно, он не подходит ни под одно понятие – разъёмное соединение или неразъёмное. По логике понятно, что у разъёмного концы могут неоднократно разъединяться. Но скрутку нельзя назвать полноценным разъёмным соединением, потому что с каждым разом после раскручивания и повторного закручивания концы проводов будут портиться. Под понятие неразъёмного соединения скрутка тоже никак не подходит, потому что не обладает необходимой стабильностью, прочностью и надёжностью.

Как сделать хорошую скрутку рассказано в этом видео:

Но если вы никак не отвыкните скручивать жилы проводов, то пользуйтесь хотя бы вместо изоляционной ленты удобными и безопасными соединительными колпачками.

Колпачки СИЗ

Колпачки ещё называют соединительными изолирующими зажимами (сокращённо СИЗ).

Конструктивное исполнение

Снаружи корпус колпачка выполняется из пластиката. Этот материал обладает рядом положительных сторон:

  • под воздействием открытого огня процесс горения не поддерживает;
  • способен выдерживать рабочее напряжение до 600 В;
  • обладает хорошими изоляционными свойствами.

Пластиковый корпус помимо того, что изолирует место соединения, ещё и защищает его от механических повреждений.

Внутри колпачок снабжён обжимной пружиной, выполненной из стали и имеющей форму конуса. Когда проводную скрутку вставляют в колпачок, витки этой пружины дополнительно её обжимают.

При использовании колпачков очень важно правильно разделать концы для скрутки. Изоляционного слоя надо срезать столько, чтобы оголённый металл не находился за пределами колпачка, а под обжимную пружину попадал полностью.

Подготовка проводов для колпачков

Сейчас в электрическом мире уже считается ошибкой, оголять провод или кабель от изоляционного слоя ножом. Профессиональные электрики пользуются специальными приспособлениями – съёмниками изоляции.

У этого приспособления имеются калиброванные отверстия для каждого стандартного диаметра жилы (у отверстий режущая кромка). Съёмник изоляции не нарушает токопроводящий поверхностный слой, что сохраняет его прочность.

Монтёрский нож тоже никто не отменяет. Главное, располагать его при съёме изоляции к направлению среза под углом, чтобы не зацепить металлическую жилу. Расположение ножа во время съёма изоляционного слоя под прямым углом не допускается, так как велика вероятность того, что сделаете круговой надрез, в результате чего жила потом может ломаться.

При выборе колпачков СИЗ особое внимание надо уделить размерам обжимных пружин. Основной контакт создаётся в её наименьшей конусной части. Очень важно, чтобы она соответствовала соединяемым проводам. Если жилы будут тонкие, сжим конусной пружиной не получится плотным, а толстые скрученные жилы, наоборот, не войдут в колпачок до конца.

Соединение жил

Соединение проводов с помощью колпачков СИЗ на практике выполняется двумя способами:

  1. Без предварительного скручивания. Две жилы, одинаковые по диаметру, с силой надо вставить в пружину. Затем усиленно выполнить вращение колпачка по направлению часовой стрелки. Таким образом делается скрутка на длину оголённых металлических жил проводов.
  2. В случае необходимости соединения трёх или четырёх жил, их надо сначала скрутить при помощи пассатижей, откусить свитый кончик, и потом надеть колпачок, с усилием вращая его по часовой стрелке.

Колпачок надевайте с усилием, чтобы за счёт этого раздвинулись витки обжимной пружины и надёжно сдавили соединяемые провода.

Никогда не используйте колпачки СИЗ, чтобы соединять жилы из разного материала. В большей степени это относится к меди и алюминию, между которыми прохождение электрического тока вызывает гальванический процесс.

Как выполнять соединение колпачками показано в этом видео:

Виды колпачков

Многие электрики негативно относятся к колпачкам СИЗ. Но такое отношение может быть вызвано двумя причинами. Либо колпачки неправильно выбрали, либо неумело установили их на соединяемые провода.

Чтобы правильно подбирать колпачки под размеры провода, производителями введена специальная цветовая маркировка:

  • СИЗ-1 – соединяет две жилы сечением 1,5 мм 2 (серый);
  • СИЗ-2 – соединяет три жилы сечением 1,5 мм 2 (синий);
  • СИЗ-3 – соединяет две жилы сечением 2,5 мм 2 (оранжевый);
  • СИЗ-4 – соединяет четыре жилы сечением 2,5 мм 2 (жёлтый);
  • СИЗ-5 – соединяет восемь жил сечением 2,5 мм 2 (красный).

Правда, единые международные стандарты для такой цветовой маркировки отсутствуют. Поэтому у производителей из разных стран она может отличаться. Будьте внимательны при покупке, уточняйте у продавца-консультанта требуемые размеры.

Клеммные зажимы

Клеммники для соединения проводов дают одно неоспоримое преимущество, в них можно соединять жилы из разного металла. И здесь, и в других статьях мы уже неоднократно напоминали, что скручивать между собой провода из алюминия и меди запрещено. Образованная гальваническая пара в результате приведёт к возникновению коррозийных процессов и разрушению соединения. И не важно, насколько большой ток протекает в месте соединения. Поздно или рано, скрутка всё равно начнёт нагреваться. Выходом из такой ситуации как раз и являются клеммы.

Клеммная колодка

Наиболее простое и дешёвое решение – полиэтиленовые клеммные колодки. Они не отличаются высокой ценой и продаются в каждом магазине электротоваров.

Полиэтиленовый каркас рассчитан на несколько ячеек, внутри каждой располагается латунная трубочка (гильза). Кончики соединяемых жил нужно вставить в эту гильзу и зажать с помощью двух винтов. Очень удобны, что от колодки отрезается столько ячеек, сколько необходимо соединить пар проводов, к примеру, в одной распределительной коробке.

Но не всё так гладко, есть и недостатки. В комнатных условиях алюминий под винтовым давлением начинает течь. Придётся производить периодическую ревизию клеммных колодок и подтягивать контакты, где зафиксированы алюминиевые жилы. Если не делать этого своевременно, алюминиевая жила в клеммнике будет расшатываться, терять надёжный контакт, как следствие искрить, нагреваться, что может закончиться пожаром. С медными проводниками таких проблем не возникает, но не будет лишним производить периодическую ревизию и их контактов.

Клеммные колодки для соединения многожильных проводов не предназначены. Если в такие соединительные клеммы зажимать многожильные провода, то во время закручивания под давлением винта тонкие жилки частично могут поломаться, что приведёт к перегреву.

В случае, когда возникает необходимость зажатия многожильных проводов в клеммную колодку, то обязательно надо пользоваться вспомогательными штыревыми наконечниками. Очень важно правильно подобрать его диаметр, чтобы провод потом не выскочил. Многожильный провод необходимо вставить в наконечник, опрессовать при помощи плоскогубцев и зафиксировать в клеммнике.

Как итог всего вышесказанного, клеммная колодка – идеальный вариант для одножильных медных проводов. С алюминиевыми и многожильными придётся соблюсти ряд дополнительных мер и требований.

Как использовать клеммные колодки показано в этом видео:

Клеммы на пластиковых колодках

Ещё один весьма удобный соединитель проводов – клемма на пластиковых колодках. От клеммных колодок этот вариант отличается ровным металлическим прижимом. В прижимной поверхности имеется выемка для провода, таким образом отсутствует давление на жилу от закручивающегося винта. Поэтому такие клеммы пригодны, чтобы соединять в них любые провода.

В этих зажимах всё предельно просто. Концы проводов зачищаются и помещаются между пластинами – контактными и прижимными.

Такие клеммы дополнительно оснащаются ещё прозрачной пластиковой крышкой, при необходимости её можно снять.

Самозажимные клеммы

Монтаж проводки с использованием таких клемм отличается простотой и быстротой.

Проводок нужно засунуть в отверстие до самого конца. Там происходит его автоматическая фиксация при помощи прижимной пластины, которая придавливает провод к лужёной шинке. Благодаря материалу, из которого сделана прижимная пластина, усилие прижима не ослабевает и сохраняется всё время.

Внутренняя лужёная шинка выполнена в виде медной пластины. Фиксировать в самозажимных клеммах можно и медные, и алюминиевые провода. Такие клеммы – одноразовые.

А если хотите зажимы для соединения проводов многоразового использования, то применяйте клеммники с рычажками. Подняли рычажок и в отверстие засунули провод, потом зафиксировали его там путём обратного нажатия. При необходимости рычажок снова поднимается и провод высовывается.

Старайтесь выбирать зажимы от производителя, который хорошо себя зарекомендовал. Особенно положительными характеристиками и отзывами обладают зажимы фирмы «WAGO».

О преимуществах и недостатках рассказано в этом видео:

Скотч-лок

Соединительные муфты такого типа – разового использования. Применяются для проводов с малыми рабочими токами (телефонные линии либо провода для светодиодных светильников малой мощности).

Такие зажимные муфты осуществляют соединение путём врезного контакта. Проводки даже не нужно зачищать перед соединением. Прямо в изоляционном слое они вставляются в скотч-локи и обжимаются пассатижами. Пластина, у которой имеются режущие контакты, врезается в изоляционный слой, за счёт чего возникает соприкосновение между жилами.

Помимо того, что не требуется зачистка жил, скотч-локи обладают ещё рядом преимуществ:

  • низкая стоимость;
  • универсальность;
  • не нужны специальные приспособления, обжим производится обыкновенными плоскогубцами;
  • водонепроницаемость (внутри муфты есть гидрофобный гель, что защищает контактное соединение от влаги и коррозии).
  • Если муфту скотч-лок необходимо заменить, она просто вырезается, а на её место монтируется новая.

Гильзы

Когда нужны мощные зажимы для нескольких проводов используют гильзы. Они представляют собою лужёную трубку из меди, либо плоский наконечник с проделанным отверстием для крепления.

В гильзу необходимо вставить все соединяемые провода и обжать при помощи специального приспособления кримпера (обжимные клещи). Такой зажим для проводов имеет ряд положительных сторон:

  1. Очень удобно использовать наконечники с отверстиями, когда есть необходимость закрепления узлов проводов на корпусах с помощью винтов.
  2. Обжим в месте соединения не способствует повышенному сопротивлению.

Как видите, зажимов для проводов существует очень много, каждый со своими достоинствами и недостатками. Выбирайте, исходя из того, какие провода вам необходимо соединять, где будет располагаться место соединения. Но не забывайте о том, что самое главное в электричестве, это надёжность и безопасность.

Клеммы для соединения проводов: какие клеммники лучше и как с ними работать

Обслуживание электрических сетей неизбежно сопровождается для электриков работой с клеммами. Это своего рода мелкая монтажная фурнитура, без использования которой трудно обходиться, выполняя соединения проводов между собой или с электрической аппаратурой.

Время исключило из практики устаревшие клеммы для соединения проводов, но стабильно дополняет базу электротехники новыми разработками – более совершенными.

Мы поможем вам разобраться в многообразии электротехнической фурнитуры. В статье рассмотрены разные виды клеммников, описаны их особенности применения и монтажа.

Виды электрических соединений клеммником

Рассматривая все выпускаемые промышленностью клеммы для соединения проводов, следует сразу оговориться и разделить продукцию на два вида: электрическую и электротехническую.

По сути, разница (по токовой нагрузке) между видами зачастую невелика, но всё-таки она имеется. Этот момент следует иметь в виду, подбирая электрические клеммы под монтаж, ремонт или прочие действия.

Столкнувшись с необходимостью подбора электрических клемм для проводов, начать лучше с простейших конструкций отечественного производства – надёжных, долговечных, проверенных в деле не один раз.

Различают следующие виды “зажимов”:

  • ножевые;
  • кольцевые;
  • штыревые;
  • муфтовые.

Соединения при устройстве электрических схем могут исполняться разной методикой и клеммы – это лишь один из вариантов. Однако именно такой вариант видится простейшим, удобным и даже экономичным по сравнению, к примеру, с пайкой, сваркой, в том числе холодной.

Вариант #1 — «ножны»

Это, пожалуй, наиболее распространённые конструктивные варианты изделий. Их часто можно встретить в составе электрических схем многих бытовых приборов: утюгов, холодильников, нагревательных устройств и т.д.

Но для соединения проводников силовой электрической разводки, например, в электрических квартирных щитках, они не предназначены.

Устанавливать этот вид электротехнических изделий допустимо на проводники (многожильные) сечением 0,26 – 6,0 мм методом силового обжима хвостовика.

Существует два вида таких продуктов: изолированные и неизолированные. Изоляция обычно окрашивается разным цветом (красным, синим, желтым) в зависимости от расчётной мощности клеммника. Применяются изделия парами в связке «папа-мама».

Вариант #2 — кольцевые

Кольцевые изделия имеют конфигурацию под винтовое крепление и представлены двумя группами. Обе группы классифицируются как неизолированные клеммы.

К первой группе относятся конструкции замкнутого кольца с хвостовиком. Вторую группу составляют конструкции вилочного типа с разрывом контура кольца, также с хвостовиком. И те и другие находят широкое применение в схемах электронной техники.

Кольцевые клеммники первого вида выпускаются в ассортименте более широком, чем второй вид. И возможности для их применения более обширные, учитывая технические характеристики.

Этот вид электротехнических изделий допускается устанавливать на электрические проводники сечением 0,25 – 16,8 мм. А вилочная конфигурация соединительных клемм для проводов рассчитана только на сечение провода 0,25 – 4,6 мм.

Вариант #3 — штыревые

Эта группа соединительных клемм для электрических проводов изготовлена по принципу разъёмной детали, состоящей из двух отдельных элементов – вилки и розетки.

Вилка маркируется символом «А», например, F2A. Розетка маркируется символом «В», например, F2B. Поддерживается монтаж на проводники сечением 1,25 – 6,64 мм. Главное предназначение штыревых клемм – обеспечение соединения электрических проводников.

Эта группа монтажной фурнитуры относится к изолированным изделиям. Хвостовая часть клемм закрывается изолирующим материалом. В зависимости от расчетной мощности клеммника для соединения проводов, изолятор имеет соответствующую окраску.

Изоляторы электрических клемм под проводники сечением до 2 мм окрашиваются в синий цвет, остальные (от 2 до 6,64 мм) – в жёлтый цвет.

Вариант #4 — муфтовые фиксаторы

Ещё одна разновидность соединительной арматуры – муфтовый контактный фиксатор, изготовленный в виде металлической трубки.

Соединительные муфты рассчитаны под монтаж на электрических проводниках сечением 0,25 – 16,78 мм.

Фиксация осуществляется методом силового обжима части трубки или при помощи болтов, вкручиваемых в отверстия с резьбой на корпусе муфты. Как правило, муфты обжимные не применяются под соединение одножильных проводов.

Продукты иностранного производства

В последние годы рынок наполнился клеммниками зарубежного производства. Нужно отдать должное: технологически иностранные конструкции выглядят более совершенными по сравнению с отечественными изделиями. С ними удобнее работать – быстрее и проще выполнять соединения.

Но с точки зрения надёжности выполненных соединений зарубежным продуктом не всё так однозначно. В этом плане отечественный продукт зачастую выглядит предпочтительнее. Однако рассмотрим некоторые примеры.

Заслуживают внимания электрические клеммы компании WAGO. Инженерами фирмы изобретены несколько привлекательных конструкций, где обычная клемма превращается в удобный интерфейс для подключения: Push wire, Power cage clamp, Cage clamp.

Соединитель #1 — Push Wire

Технология Push Wire основана на использовании свойств жёсткости электрического проводника, за счёт чего и получают вполне надёжный контакт.

Этот тип клеммников является наиболее подходящим для работы с одножильным проводом. Действительно, быстрый способ соединения Push Wire обеспечивает безоговорочно.

Достаточно лишь зачистить часть провода (на 10-15 мм) и небольшим усилием протолкнуть зачищенный конец внутрь клеммы. А чтобы так же быстро извлечь проводник, его нужно вытягивать с одновременной прокруткой вокруг своей оси.

Разработаны два вида соединителей типа Push Wire:

  1. Под одиночный проводник.
  2. Под группу проводников.

Конфигурация группового соединения рассчитана для работы с проводами меньшей жёсткости, чем в случае одиночного варианта. Здесь применяется несколько иная конструкция механического зажима.

Чтобы открыть доступ к отверстиям ввода проводника, необходимо приложить некоторое усилие к нажимной кнопке. Также есть модели Push wire без кнопки – под нажимное действие отвёрткой.

Соединитель #2 — универсальный Power cage clamp

Этот клеммник принадлежит к разряду универсальных разработок. Он изготовлен под любой тип электрического провода сечением 6 – 95 мм.

Конструктивно Power cage clamp представляет собой, так называемую двойную клетку, где имеется пружинный пресс и токонесущая шина.

Подсоединение электрических проводников к таким клеммам выполняется при помощи ключа-шестигранника. Вращением ключа пружина поджимается, конец провода вставляется под пресс, затем ключом делается оборот против часовой стрелки. В результате пресс опускается и надёжно прижимает вставленный конец провода.

Соединитель #3 — наборный Cage clamp

Это уникальный, запатентованный WAGO, продукт, получивший характеристику наборного клеммника для проводов. Наборные клеммники WAGO рассчитаны под установку на провода сечением 0,5 – 35 мм.

Они удачно подходят не только для работы с одножильным проводом, но также с проводами многожильными, независимо от степени тонкости отдельных жил.

Действует Cage clamp просто: при помощи отвёртки (или специального рычага в других модификациях) пружинистый зажим поднимают, вставляют провод под токонесущую шину, после чего опускают зажим на место. Это изделие относится к типу самозажимных клеммников.

Несмотря на простоту конструкции, производитель утверждает: усилие зажима на контакте регулируется автоматически и напрямую зависит от сечения провода.

Соединитель #4 — Cage clamp S

Вариант соединителя проводов, практически аналогичный выше описанному продукту. Но конструкция Cage clamp S всё-таки несколько иная. Особенность модификации «S» проявляется возможностью работать с клеммой этого типа без применения каких-либо инструментов электромонтёра.

Плюс к этому, наборный клеммник модификации «S» рассчитан под проводники достаточно высокой жёсткости – многожильные и одножильные. Также допустимо подключать на клемму провода с металлическими наконечниками.

Работать с Cage clamp S очень просто: концевая (зачищенная) часть проводника с некоторым усилием вставляется до упора, после чего соединение установлено.

Соединительным клеммам для проводов из серии Cage clamp S нашлось место практически во всех модификациях групповых многорядных клеммников.

Их удобно применять на монтаже многочисленных слаботочных электрических линий. Однако также успешно закрытая конструкция Cage clamp S применяется в цепях высоких токов.

Есть две модификации полностью закрытой в изоляцию конструкции «S». Одна предполагает закрепление провода при отжиме пластины на фронтальном направлении. Другая рассчитана на исполнение бокового нажима отвёрткой на пружинистую пластину.

Винтовые соединители проводов

Широко распространены в электрическом хозяйстве винтовые соединители, по сути, являющиеся вариацией трубчатого (муфтового) изделия. Они выполнены в виде трубки прямоугольной формы, но имеющей скруглённое (овальное) донышко.

На верхнем плато такой трубки имеются отверстия с резьбой, куда вкручиваются стопорные винты. Вся конструкция заключена в капроновую изоляцию. Для доступа к винтам в теле изоляции сделаны проходные каналы. Есть два вида таких клеммников для соединения проводов – одиночные и групповые.

Клеммникам винтовым для соединения проводов присущи:

  • выраженная механическая прочность;
  • возможность работы с кабелями сечением до 25 мм;
  • использование в цепях слабых токов и силовых.

Работать с этим видом соединителей несложно.

Концевые части проводов вставляют внутрь латунной трубки и отвёрткой заворачивают стопорные винты (обычно два винта). В свою очередь, винты прижимают проводник к донной части металлической трубки.

Помимо клемм, для соединения проводов существуют альтернативные способы. Дополнительная информация по использованию клеммников и других методов без пайки представлена в этой статье.

Выводы и полезное видео по теме

Представленный видеоматериал расширит ваши знания о видах клемм и способах их монтажа.

Электромонтажные работы редко обходятся без применения описанных аксессуаров. Казалось бы, это мелкие детали, от которых легко отказаться, заменив технологичное соединение обычным скручиванием проводов.

Только вот практика электротехники отмечена массой случаев, когда именно банальная скрутка проводников вместо надёжного клеммного соединения приводит к трагическим последствиям.

Имеете опыт использования клемм для соединения проводов? Или остались вопросы по теме? Пожалуйста, делитесь своим мнением и оставляйте комментарии. Блок для связи расположен ниже.

Клеммы для проводов: какие бывают

Клеммы на провода являются неотъемлемой частью любой электросети. Ведь именно плохой контакт является основной причиной поломок и неправильной работы любых электрических устройств.

А некоторые электрики даже шутят, что электротехника — это наука о контактах. Поэтому качественному соединению проводов и кабелей все следует уделять самое пристальное внимание.

  • Типы клеммников
    • Наконечники на провода
    • Зажимные клеммы
  • Вывод

Типы клеммников

На данный момент клеммники можно весьма условно разделить на несколько основных видов. Прежде всего это специальные наконечники на провода, которые обеспечивают последующую возможность коммутации. Кроме того, есть клеммы сами по себе обеспечивающие контакт нескольких проводников.

Наконечники на провода

Прежде всего давайте рассмотрим разнообразные наконечники на провода. Обычно они имеют обжимной тип крепления, но есть модели, снабженные винтовыми зажимами. Спектр их применения поистине огромен. Они применяются как в слаботочных сетях, так и для коммутации силовых кабелей, для которых они являются обязательными.

  • Прежде всего давайте рассмотрим клеммы на провод ножевые. Они нашли широкое применение в автомобильной промышленности и вообще в низковольтных сетях. Конструкция данных клемм предполагает наличие двух видов крепления – папа и мама. Одни наконечники имеют вид ножа, откуда и пошло название, а вторые клеммы конструкцию обеспечивающую надежное крепление этого «ножа».
  • Ножевые клеммы могут изготавливаться прямыми и поворотными, что значительно расширяет их сферу применения и упрощает монтаж. Для изоляции соединений применяются специальные изолирующие чехлы. Если в изоляции непосредственно контактного соединения нет смысла, то возможно применение клемм с изоляцией места опрессовки.
  • Обычно такие клеммы выпускаются с возможностью опрессовки провода до 2,5 мм 2 . Хотя можно встретить модели с возможностью использования провода сечением до 6 мм 2 .

  • Клеммы вилочного типа предназначены для коммутации силовых и вторичных цепей. Такие наконечники предназначены для последующего крепления при помощи винтов непосредственно к оборудованию или к шинам. Инструкция советует применять их в качестве временного или требующего частого переподключения контакта.
  • Конструкция вилочных наконечников представляет собой двузубчатую вилку, откуда и пошло название. Такая конструкция позволяет достаточно просто производить переключения без полного откручивания винтового зажима. При этом в подключенном состоянии она обеспечивает достаточно плотный контакт.
  • Вилочные наконечники выпускаются под провода сечением до 6 мм 2 . Провода на клеммы крепятся методом опрессовки. Это место в различных вариациях может иметь или не иметь изоляционного покрытия.

  • Более надежный контакт обеспечивают так называемые кольцевые клеммы. Как и их вилочные собратья они предназначены для последующего крепления винтовым зажимом. Но благодаря круглой форме контактной части обеспечивают большую площадь контакта и снижают риски «выскакивания» наконечников.
  • Клеммы кольцевые на провода являются настолько удачным решением, что применяются не только в слаботочных сетях, но и являются обязательным атрибутом силовых кабелей любого сечения. При этом способ крепления провода или кабеля к наконечникам такого типа может варьировать от сварки и пайки, до опрессовки.
  • Кольцевые клеммы выпускаются из меди, алюминия, латуни и меде-алюминия. Их сечение может очень сильно варьировать, начиная от небольших клемм под винт троечка и заканчивая болтами на 27 и больше. При этом клеммы для слаботочных сетей могут поставляться с изоляцией обжимной части.

Обратите внимание! Кроме представленных выше существуют и другие типы клемм. Так вы можете встретить клеммы для акустических проводов, разнообразные игольчатые, штекерные и соединительные клеммы. Встречаются они не часто и в большинстве своем используют обжимной тип крепления к проводу.

Зажимные клеммы

Для соединения силовых электросетей с номинальным током до 25А иногда до 50А используют винтовые и зажимные клеммы. Такой вид соединения не требует дополнительных наконечников на провода и позволяет достаточно просто смонтировать качественное соединение.

  • Прежде всего рассмотрим клеммы зажимные для проводов винтового типа. Обычно они изготавливаются из диэлектрика (пластик, карболит и т.п.) внутри которого расположены латуневые клеммы с винтовыми зажимами.
  • К достоинствам таких клемм относят качественный контакт, простоту монтажа и широкий спектр сечений провода, с которыми возможно применение таких клеммников.
  • К недостаткам относят плохое сочетание с алюминиевыми проводами и многожильными медными проводами. Дело в том, что при зажатии винт может либо полностью передавить мягкий алюминиевый провод, либо значительно снизить его сечение. То же самое происходит и с многожильным медным проводом.
  • Частичным выходом из этой ситуации может быть дополнительное применение игольчатых наконечников либо латуневых трубок из-за чего цена такого монтажа несколько возрастает, как и его время. В такие трубки сначала вставляется провод, а уже затем зажимается винтом. Благодаря этому вращательное движение винта не наносит проводнику существенных повреждений.

  • Так называемые быстрозажимные клеммы имеют еще более простой монтаж. Корпус такого клеммника изготовлен из диэлектрика, внутри которого расположена пружина. При установке провода в клеммник эта пружина обеспечивает должное надавливание на провод и надежный контакт.
  • К достоинствам таких клемм относят простоту монтажа и надежность зажима алюминиевых и медных проводов. Возможность использовать игольчатых наконечников для монтажа многожильных проводов.
  • Но и недостатков у таких клемм немало. Прежде всего это невозможность применения многожильных проводов, кроме того под влиянием температурных перепадов надежность зажима резко снижается в следствии ослабевания пружины.

Обратите внимание! Если клемма для проводов должна обжимать именно многожильный кабель, то применяются специальные пружинные клеммы. Они имеют специальный замок, который обеспечивает проводу возможность попасть в место крепления. После установки провода замок закрывается, и пружина зажимает провод. Такие клеммники являются практически идеальным решением для многожильных проводов.

  • Отдельной темой для обсуждения могут стать соединительные клеммы. Преимущественно они имеют обжимные виды соединения, но возможно соединение и методом пайки. Такие клеммы применяются преимущественно в тех случаях, когда нет запаса провода для соединения обычными клеммами.
  • Такие клеммы часто еще называют соединительными втулками. Обычно они изготовлены из латунной трубки. Иногда она имеет дополнительно изоляционное покрытия.
  • Благодаря такой конструкции вы можете вставить провод с обоих концов втулки и методом обжима соединить его своими руками. При этом будет обеспечен должный уровень контакта, а вам не придётся прибегать к допаиванию провода.

Вывод

В наш краткий обзор попали далеко не все виды клемм, представленных сейчас на рынке. Ведь сейчас их представлено огромное множество для самых различных соединений.

Многие из них имеют назначение только для определенных видов соединений или провода, поэтому описать их все просто невозможно. Для облегчения же вопроса выбора клемм конкретно под ваши задачи вы можете просмотреть видео на страницах нашего сайта.

Как обжать автомобильную клемму и провод

Соединение проводов в автомобиле при помощи клемм – самое надежное соединение. Кроме этого, провода можно легко рассоединить на время, например, ремонта. Как же обжать клемму на проводе?

Для удобной и быстрой обжимки клемм существует специальный инструмент – кримпер. Но, если вы устанавливаете клемму на провод один раз в год, то смысла в покупке специализированного инструмента нет. Качественно обжать обычную автомобильную клемму можно и простыми плоскогубцами.

Прочитав эту статью до конца вы узнаете о различных способах обжатия автомобильной клеммы с использованием специально инструмента и без него.

  1. Как обжать автомобильную клемму плоскогубцами
  2. Как соединить клемму и провод при помощи кримпера
  3. Видео: Как обжать клемму на проводе

Как обжать автомобильную клемму плоскогубцами

Хитрого в этом процессе нет ничего. Нужна обычная автомобильная клемма и маленькие плоскогубцы

  1. Как видно из фото, клемма имеет две пары ушек разного размера, одна пара зажимает изоляцию, вторая — жилы этого провода. Для правильной обжимки клеммы необходимо этим ушкам придать специфическую форму.
  2. Плоскогубцами аккуратно поджимаем наружные лапки так, чтобы они начали сворачиваться, образуя кольцо. Диаметр кольца должен пропускать вовнутрь ваш провод и слегка зажимать его.
  3. Зачищаем конец провода. Как зачистить провод в автомобиле. Слегка скручиваем оголенный конец, чтобы жилки провода не топорщились. Просовываем сквозь подготовленное кольцо провод таким образом, чтобы оголенная часть оказалась между внутренних лапок, а внутри кольца уже была изоляция.
  4. На этом этапе можно было бы, и заканчивать статью, но как можно не показать типичную ошибку при обжиме клемм плоскогубцами. Обращаем внимание на усики клеммы
  5. После того, как клемма обжата на проводе, ее можно обмотать изолентой. Это спасает от короткого замыкания, да и выглядит вполне красиво. Таким образом, обжимаются стандартные российские автомобильные клеммы типа «мама», «папа» и «под ключ». При должном опыте, качество обжима практически не отличается от заводского, а обжать клемму можно всего за полминуты.

Как соединить клемму и провод при помощи кримпера

В сети вы встретите много споров, какой способ соединения лучше — пайка, обжим, скрутка. Я для себя определился так — если разъем негерметичный, но работает в условиях высокой влажности — только пайка. Если разъем герметичный или находится в салоне — то можно использовать обжатие. Скрутку не приемлю в принципе, считаю ее слишком ненадежной в условиях вибрации, поэтому для соединения проводов в автомобиле использую только пайку. Но мы немного отвлеклись, вернемся к инструменту.

Специализированным инструментом для обжима автомобильного провода является кримпер

Внешне инструмент очень напоминает пассатижи, на концах которого установлена специальная матрица, в которую вставляются наконечники и не изолированная часть кабеля.

Данный инструмент призван обеспечить равномерное усилие наконечника вокруг провода, исключая плохой контакт при обжимке кабеля. Кроме того существуют универсальные инструменты, позволяющие не только выполнить обжим, но и разрезать кабель, снять с него изоляцию и скрутить жилу.

  1. снять часть изоляции с провода (с небольшим запасом до 0.3–0.5 см), крайне желательно при удалении изоляции пользоваться специальным инструментом, позволяющим снять оплетку и не повредить жилы кабеля, но при отсутствии такого инструмента допускается использовать острый нож (при снятии изоляции следует убедиться в том, что не были затронуты жилы провода);
  2. надеть на шнур небольшой кусок термоизоляционной оплетки;
    после чего оголенный участок необходимо обезжирить спиртом и нанести специальную электропроводную пасту (самыми распространенными вариантами являются составы типа «КВТ» и «ЭПС»).
  3. выставляем в матрице устройства необходимое сечение и тип наконечника;
  4. устанавливаем наконечник до конца в устройство так, чтобы цифры с маркировкой матрицы находились на лицевой или тыльной сторонах наконечника;
    расправленные жилы кабеля заправляем в наконечник до упора (Внимание! Скручивать жилы кабеля запрещается);
    прилагая усилие нажимаем на рукоятки кримпера;
  5. обжатие многожильного провода выполнено, теперь возвращаем заранее надетую на шнур термоусадку на место соединения и прогреваем её строительным феном, паяльником или турбозажигалкой;
    после выполнения операции рукоятки должны вернуться в стандартное (разжатое положение), если этого не произошло, то причиной тому могут быть проблемы, описанные выше.

Видео: Как обжать клемму на проводе

Инструмент для электротехнических работ

AR030058 Пресс-клещи обжимные со вставками в наборе, 7 предметов новинка

Код товара: 49993
Артикул: AR030058

Инструмент, применяется при производстве электромонтажных работ, где используются провода различного сечения и возможна установка контактных клемм, штекеров и различного вида коннекторов. Маркированные, калиброванные легко снимаемые элементы рабочей части изготовлены из хромомолибденовой стали AISI 4140 (аналог рассийской стали 40ХМ), цинковое фосфатирование в качестве защитного покрытия и позволяют производить различные операции без необходимости.

P0516 Кабелерез с двухкомпонентными рукоятками, 160 мм

Код товара: 49412
Артикул: P0516

P0518 Кабелерез с двухкомпонентными рукоятками, 200 мм

Код товара: 49394
Артикул: P0518

Применяются для производства электротехнических работ

P156 Пассатижи для снятия изоляции , 160 мм

Код товара: 48284
Артикул: P156

Шарнирно-губцевый инструмент длиной 160 мм и массой 170 гр. применяется для зачистки изоляции проводов при массовом производстве этой операции. С помощью регулировочного винта с фиксатором подбирается оптимальный раствор режущих кромок, прорезающих изоляцию и не повреждающих токоведущую часть. Изделие изготовлено из хромованадиевой стали, снабжено эргономичными ПВХ чехлами рукояток.

P1516 Щипцы для зачистки изоляции проводов, двухкомпонентные рукоятки, 160 мм

Код товара: 49406
Артикул: P1516

Для злектромонтажных работ

P8806 Пассатижи для снятия изоляции со скрытой пружиной и двухкомпонентными рукоятками, CrMo, 160 мм

Код товара: 48447
Артикул: P8806

Изделие, аналогичное по своему назначению Р156, но изготовленное их хромомолибденовой стали, обеспечивающей повышенную износостойкость. Двухцветные чехлы рукояток изготовлены из термопластической резины. Скрытая возвратная пружина облегчает работу оператора. Масса изделия 155 гр., длина 150 мм.

V1402 Клещи многофункциональные для снятия изоляции и обжима наконечников, 250 мм

Код товара: 48247
Артикул: V1402

Инструмент, применяющийся при производстве электромонтажных работ, где используются провода различного сечения и возможна установка контактных клемм. Маркированные, калиброванные элементы рабочей части позволяют производить различные операции без дополнительных настроек и необходимости смены инструмента.

V1403 Клещи многофункциональные для снятия изоляции и обжима наконечников, 220 мм

Код товара: 48297
Артикул: V1403

Инструмент, применяющийся при производстве электромонтажых работ, где используются провода различного сечения и возможна установка контактных клемм. Маркированные, калиброванные элементы рабочей части позволяют производить различные операции без дополнительных настроек и необходимости смены инструмента.

V1501 Щипцы многофункциональные для снятия изоляции и обжима наконечников

Код товара: 48695
Артикул: V1501

Инструмент, применяющийся для зачистки проводов от изоляции на заданную длину. Срез изоляции происходит за одно движение кисти оператора. В корневой части рукояток расположены приспособления для формовки и обжима контактных клемм. Изделие имеет большой запас прочности, что делает его пригодным для работ при массовом производстве.

V1505 Щипцы для снятия изоляции

Код товара: 48868
Артикул: V1505

Полуавтоматический инструмент, сочетающий в своей конструкции резак для проводов и устройство для снятия изоляции за одно движе ние оператора. Необходимую длину срезаемой изоляции можно определить по линейке, расположенной на губке инструмента.

PV1016 Бокорезы диэлектрические с двухкомпонентными рукоятками, 160 мм лидер продаж

Код товара: 48843
Артикул: PV1016

Кусачки представляют собой одну из наиболее распространенных и конструктивно простых типов шарнирно-губцевого инструмента, различающихся, прежде всего, областью применения, отражающейся на геометрии режущих кромок и способом исполнения изделий.

Диагональные кусачки (бокорезы) — шарнирно-губцевый инструмент с рабочими частями, расположенными под углом к оси рукояток на 10-15°. Применяются для резки материалов различной твердости в зависимости.

PV0816 Пассатижи диэлектрические с двухкомпонентными рукоятками, 160 мм лидер продаж

Код товара: 48840
Артикул: PV0816

Пассатижи — самый распространенный, многофункциональный ручной слесарно-монтажный инструмент, предназначенный для зажима и захвата плоских предметов и деталей разных форм.

Пассатижи диэлектрические — это шарнирно-губцевый инструмент, изготовленный из хромомованадиевой стали, применяемый для производства работ с электрооборудованием, находящимся под напряжением до 1000 В. Изолирующие рукоятки обеспечивают защиту оператора.

PV0817 Пассатижи диэлектрические с двухкомпонентными рукоятками, 180 мм лидер продаж

Код товара: 48841
Артикул: PV0817

Пассатижи — самый распространенный, многофункциональный ручной слесарно-монтажный инструмент, предназначенный для зажима и захвата плоских предметов и деталей разных форм.

Пассатижи диэлектрические — это шарнирно-губцевый инструмент, изготовленный из хромомованадиевой стали, применяемый для производства работ с электрооборудованием, находящимся под напряжением до 1000 В. Изолирующие рукоятки обеспечивают защиту.

PV0818 Пассатижи диэлектрические с двухкомпонентными рукоятками, 200 мм лидер продаж

Код товара: 48842
Артикул: PV0818

Пассатижи — самый распространенный, многофункциональный ручной слесарно-монтажный инструмент, предназначенный для зажима и захвата плоских предметов и деталей разных форм.

Пассатижи диэлектрические — это шарнирно-губцевый инструмент, изготовленный из хромомованадиевой стали, применяемый для производства работ с электрооборудованием, находящимся под напряжением до 1000 В. Изолирующие рукоятки обеспечивают защиту.

PV4016 Круглогубцы диэлектрические с двухкомпонентными рукоятками, 160 мм

Код товара: 48846
Артикул: PV4016

Плоскогубцы (длинногубцы) — это один из типов шарнирно-губцевого инструмента, к которому можно отнести достаточно разнообразные изделия, предназначенные для выполнения работ, при которых применение универсальных инструментов, например пассатижей, затруднено или невозможно по причине недостаточной длины или большого размера губок. Для подобных операций более пригодными могут являться изделия с утонченными, плоскими, тонкими, особой формы.

PV05110 Кабелерез диэлектрический с двухкомпонентными рукоятками, 250 мм

Код товара: 48839
Артикул: PV05110

Десятидюймовый (250 мм) шарнирно-губцевый инструмент массой 530 гр., снабженный рабочей частью с режущими кромками особой формы, способными справится с многожильным кабелем диаметром токоведущей части до 13 мм, и суммарной площадью сечения 60 мм². Изделие, изготовленное из хромомованадиевой стали, применяется для производства работ с электрооборудованием, находящимся под напряжением до 1000 В. Изолирующие рукоятки обеспечивают защиту.

PV1116 Длинногубцы диэлектрические прямые с двухкомпонентными рукоятками, 160 мм лидер продаж

Код товара: 48844
Артикул: PV1116

Плоскогубцы (длинногубцы) — это один из типов шарнирно-губцевого инструмента, к которому можно отнести достаточно разнообразные изделия, предназначенные для выполнения работ, при которых применение универсальных инструментов, например пассатижей, затруднено или невозможно по причине недостаточной длины или большого размера губок. Для подобных операций более пригодными могут являться изделия с утонченными, плоскими, тонкими, особой формы.

PV1118 Длинногубцы диэлектрические прямые с двухкомпонентными рукоятками, 200 мм лидер продаж

Код товара: 48845
Артикул: PV1118

Плоскогубцы (длинногубцы) — это один из типов шарнирно-губцевого инструмента, к которому можно отнести достаточно разнообразные изделия, предназначенные для выполнения работ, при которых применение универсальных инструментов, например пассатижей, затруднено или невозможно по причине недостаточной длины или большого размера губок. Для подобных операций более пригодными могут являться изделия с утонченными, плоскими, тонкими, особой формы.

0 0 голоса
Рейтинг статьи
Ссылка на основную публикацию
ВсеИнструменты
Adblock
detector
