Датчик температуры охлаждающей жидкости — снятие, проверка и установка

Датчик температуры охлаждающей жидкости — снятие, проверка и установка

Необходимость выполнения работы может быть определена по коду неисправности.

Для выполнения работы потребуются:

  • мультиметр (в режиме вольтметра, омметр с пределом измерения от 100 Ом до 10 кОм):
  • термометр (с пределом изменения не менее 100°С);
  • небольшая термостойкая емкость объемом около 0,5 л для воды;
  • около 0,3 л воды, разогретой до температуры кипения.

Совет. Термометр можно заменить цифровым мультиметром с режимом термометра.

Снятие и проверка

2. Освобождаем фиксатор колодки жгута проводов, отсоединяем колодку от датчика.

3. Подсоединяем «минусовой» щуп вольтметра к «массе» двигателя.

4. Включив зажигание, вольтметром измеряем напряжение на выводе 1 колодки жгута проводов (обозначение выводов нанесено на колодке жгута проводов).

Замечание. Напряжение на выводе должно быть не меньше 12 В. Если напряжение не поступает на колодку или оно меньше 12 В, значит, разряжена аккумуляторная батарея, неисправна цепь питания или неисправен ЭБУ.

Предупреждение! По окончании измерения напряжения выключайте зажигание.

5. Накидным ключом па 19 мм отворачиваем датчик температуры и вынимаем его из корпуса термостата. Соединение датчика с термостатом уплотнено медной шайбой.

6. Подсоединяем омметр к выводам датчика.

Замечание. Чтобы подсоединить мультиметр, на выводы датчика можно надеть отрезки полихлорвиниловой трубки. В них вставить щупы прибора. Делать это необходимо аккуратно, поскольку выводы датчика очень тонкие.

7. Заполняем емкость кипятком, погружаем в воду рабочую часть датчика и записываем показания прибора при температуре около 100°С. По мере остывания воды измеряем сопротивление датчика при температуре 90. 80, 70, 60, 50, 45, 40, 35, 30, 25 и 20 °С.

Если позволяют условия, то снять показания можно и при более низкой температуре. Сопротивление исправного датчика должно быть близко к данным, указанным в таблице:

Температура охлаждающей жидкости, °ССопротивление датчика, Ом
100177
90241
80332
70467
60667
50973
451188
401459
351802
302238
252796
203520
154450
105670
57280
09420

Неисправный датчик заменяем.

Установка

1. Устанавливаем датчик в последовательности, обратной снятию.

2. Заполняем систему охлаждения двигателя жидкостью.

3. Запускаем двигатель и убеждаемся в отсутствии утечек охлаждающей жидкости из-под датчика. При необходимости сильнее заворачиваем датчик в корпус термостата.

Рекомендация. Если таким способом устранить течь не удалось, следует переустановить датчик, нанеся на его резьбовую часть термостойкий герметик или заменить медную шайбу.

Установка датчика наружной температуры на Ладу Гранта

Датчик наружной температуры воздуха, при кажущейся простоте и малой полезности на самом деле довольно важный элемент безопасности управления автомобилем. Весной или осенью, когда дороги зачастую заполнены талой водой особенно опасно передвижение автомобиля на рубеже нулевой отметке температуры. С места водителя асфальт может казаться сухим или просто влажным, хотя на самом деле асфальт покрыт глазурью изо льда. Предугадать эти события поможет датчика температуры наружного воздуха, ведь если он показывает температуру ниже нуля, а дороги влажные, то, скорее всего, асфальт будет крайне скользким и нужно будет выбрать иной стиль управления автомобилем и увеличить дистанцию до впереди идущего авто. Однако в целях экономии АвтоВАЗ не оснащает свои автомобили датчиком наружной температуры в базовых комплектациях Лада Гранта и Лада Калина, но при этом возможность установить его самостоятельно присутствует в ряде автомобилей.

Для проверки возможности установки датчика наружной температуры на свой автомобиль вам потребуется провести проверку версии прошивки комбинации приборов. Для этого на заглушенном автомобиле утопите кнопку сброса суточного пробега на табло приборов и включите зажигание. Табло приборов перейдет в режим самостоятельной диагностики. Повторно единожды нажмите на кнопку одометра, и вы увидите версию прошивки комбинации приборов.

Если ваша версия 090 и выше, значит комбинация приборов доступна для установки датчика наружной температуры. Все версии, которые имеют порядковый номер ниже 090 не предусматривают установку соответствующего датчика.

Если в вашем случае комбинация приборов доступна, для установка датчика наружной температуры, приобретайте в автомагазине необходимый датчик ДВТ-2115-3828210-03.

Заводом изготовителем предусмотрено штатное место крепления датчика температуры, находится оно в нижней части радиатора охлаждения двигателя на рамке усилителя щитка передка. Масса для датчика берется там же, рядом имеется соответствующая гайка.

Место установки хорошо видно при снятом переднем бампере. Мы отметили красным место установки датчика температуры наружного воздуха, а черным место установки массы датчика.

Спасибо за подписку!

Питающий провод нам потребуется провести в салон автомобиля и подключить к щитку приборов. Завести провод можно в любую доступную резиновую заглушку на щитке передка, например в заглушку троса сцепления.

Сняв щиток приборов, подключаем плюсовой провод в 25-ую ножку разъема щитка приборов. Место установки отмечено стрелкой.

Если работы проведены корректно и согласно нашей инструкции, то при обратной сборке и подключения щитка приборов в пункте меню бортового компьютера окажется соответствующий пункт, отображающий температуру за бортом автомобиля. Если указания температуры не появились, открутите минусовую клемму с аккумулятора автомобиля на 5-10 минут для сброса настроек панели приборов и электронного блока управления, после подобной процедуры указания температуры должны появиться.

Установка датчика температуры окружающего воздуха.

Добрый день дорогие друзья.Вот и добрались таки руки до установки датчика температуры окружающего воздуха.Поставить давно хотел для просмотра температуры.Да и не честным будет обделять свою машину этим датчиком.Почему на люксе есть а на норме нет.Это не правильно.Вот поэтому было принято решение заказать датчик.Заказывал у VeSnUwKa за что ей спасибо что съездила купила и отправила.Ну далее начнем с установки.
1.Гофра.Заранее купил гофру 5 метров с запасом.хотя и знал что надо намного меньше.Но она пригодится для других нужд
2.Примерно 3 метра провода.Провод не покупал брал от колонок благо в наличии много такого
3.Ну собственно сам датчик

Первым делом проверяем версию прошивки для этого при выключенном зажигании нажимаете на кнопку сброса суточного пробега, что между ЖК дисплеем и спидометром, и, удерживая ее поворачиваете ключ зажигания но без запуска двигателя. Приборная панель уходит в тестовый режим. Отпускаете кнопку. Загораются все индикаторы и стрелки начинают поворачиваться из 0 до 200 потом обратно. Вот именно в этот момент и необходимо еще раз кратковременно нажать на ту же самую кнопку сброса суточного пробега, и на дисплее отобразится прошивка.

Далее начнем процесс установки.
1.Брал сам датчик и с помощью паяльника паяем к проводу изолируем и для надежности заранее была одета термоусадка греем ее
2.Продеваем провод через гофру.
3.Ставим датчик на штатное место.Если заглянуть под бампер то увидите его. Далее продеваем гофру в отверстие на фото должно быть видно .Ну там сами определите где вам удобнее просунуть ее
4.Заранее сняв аккумулятор для удобства монтажа.Прикрепляем гофру с помощью пластиковых хомутов
5.Далее тонкой отверткой через резиновую заглушку где проходит гидрокоректор фар сделал отверстие и просунул провод.
6.Далее снимаем приборную панель.
7.Отстегиваем колодку. Разрезаем стяжку у основания колодки, снимаем черную заглушку с боковой части, сдвинув ее вниз, и вытаскиваем из желтенького корпуса внутреннюю колодку. Видим провода с колодкой. Как уже известно нам нужен 25 контакт между розовым и бело-черным проводом. Вставляем провод в контакт 25
и собираем колодку в желтый кожух.
8.Массу брал там же рядом где болт крепления комбинации приборов.На фото это будет видно.не стал заморачиваться как другие берут массу где левая фара.Так на мой взгляд намного удобнее и всегда сухо.Никаких природных факторов не будет нам мешать.И не надо провод резать чтоб взять массу где фара потом другой провод тянуть в салон.А так 2 провода в одной гофре и все рядом.
9.Ставим колодку и приборную панель в обратной последовательности.Ставим аккумулятор на место.Садимся заводим и любуемся погодой за бортом))))
Всем спасибо всем добра____

Замена датчика температуры lada granta (ваз гранта)

Датчик установлен в системе охлаждения двигателя. Чувствительным элементом датчика является термистор, электрическое сопротивление которого изменяется обратно пропорционально температуре.

Снятие датчика охлаждающей жидкости Лада Гранта

Датчик температуры охлаждающей жидкости Лада Гранта представляет собой термистор (резистор, сопротивление которого изменяется в зависимости от температуры). Датчик ввернут в корпус термостата и соединен с входом контроллера, подключенным к внутреннему источнику напряжением 5 В через резистор 2 кОм, При низкой температуре сопротивление датчика высокое, а при высокой температуре — низкое (табл. 1).Контроллер рассчитывает температуру охлаждающей жидкости по падению напряжения на датчике. На холодном двигателе падение напряжения высокое, а на прогретом — низкое. Температура охлаждающей жидкости влияет на большинство характеристик, которыми управляет контроллер.

Для снятия датчика Вам потребуются: ключ «на 19», мультиметр.

Если у вас двигатель 21126, то алгоритм снятия датчика вы можете посмотреть в статье «Замена датчика указателя температуры охлаждающей жидкости Лада Приора»

В случае если у вас 8 клапанный двигатель, воспользуйтесь руководством приведенным ниже.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.2. Частично слейте охлаждающую жидкость из радиатора.3. Для удобства работы снимите воздушный фильтр (см. «Снятие и установка воздушного фильтра, воздухоподводящего рукава и воздухозаборника Лада Гранта«).4. Отожмите фиксатор колодки жгута проводов…

5. …и отсоедините колодку от датчика.

6. Выверните датчик из корпуса термостата.

7. Снимите датчик.

Проверку датчика проведите в режиме омметра, к выводам датчика подключите щупы и измерьте его сопротивление. Измерьте термометром текущую температуру воздуха и сравните полученные значения с данными табл. 1. При отклонении сопротивления от нормы замените датчик.

Таблица 1 Зависимость сопротивления датчика температуры охлаждающей жидкости Лады Гранта от температуры

9. Для измерения сопротивления на выводах датчика при различных температурных режимах опустите датчик в горячую воду и проверьте изменение его сопротивления по мере остывания воды, контролируя температуру воды термометром. Номинальные значения сопротивления при различных значениях температуры указаны в табл. 1.10. Установите датчик в порядке, обратном снятию

Инструменты:

  • Ключ трещоточный
  • Удлинитель
  • Головка на 8 мм
  • Головка на 10 мм
  • Головка на 19 мм
  • Отвертка крестовая средняя
  • Омметр (тестер)

Детали и расходники:

  • Датчик температуры охлаждающей жидкости
  • Емкость техническая
  • Емкость для горячей воды (стакан, кружка)
  • Термометр водный
  • Термометр бытовой
  • Горячая вода
  • Ветошь

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2. Для доступа к сливным отверстиям радиатора, снимите средний грязезащитный щиток, как описано здесь.

3. Частично слейте охлаждающую жидкость из радиатора, как описано здесь.

4. Для удобства работы по замене датчика ДТОЖ, снимите воздушный фильтр, как описано здесь. Отведите его в сторону.

5. Отожмите фиксатор разъема жгута проводов датчика ДТОЖ и отсоедините разъем от датчика (он находится на термостате системы охлаждения).

6. Воротком с удлинителем и головкой на 19 мм выкрутите ДТОЖ из термостата.

7. Извлеките датчик.

8. Остудите датчик ДТОЖ до температуры окружающего воздуха.

9. Подсоедините тестер в режиме омметра к выводам датчика ДТОЖ и измерьте его сопротивление.

10. Измерьте термометром текущую температуру воздуха и сравните полученные значения с данными, представленными ниже.

11. Для измерения сопротивления на выводах датчика ДТОЖ при различных температурных режимах опустите датчик температуры охлаждающей жидкости в горячую воду и проверьте изменение его сопротивление по мере остывания воды, контролируя температуру воды термометром. Номинальные значения сопротивления при различных значениях температуры указаны в таблице (см.п 10).

12. При отклонении сопротивления от нормы замените датчик ДТОЖ.

13. Установите на автомобиль датчик температуры охлаждающей жидкости в порядке, обратном снятию.

В статье не хватает:

  • Фото деталей и расходников

Источник: carpedia.club

Каждый владелец автомобиля Лада Гранта сталкивался с основным его недостатком — отсутствием на панели датчика температуры двигателя. Задание руководства «АвтоВАЗа» — сделать Гранту доступной, инженеры выполнили «отлично», сэкономив даже на этом приборе. Упор то был на дешевизну, вот и постарались.

Термостат — слабое место машин Лада Гранта, и неисправность его гораздо эффективней было бы определять на самой ранней стадии, оценивая поведения стрелки датчика ТД, но…

Как оборудовать свою Гранту датчиком температуры двигателя

  1. индикатор температуры,
  2. пластиковый корпус к нему,
  3. сам датчик;
  4. крепежные хомуты.

С проводами поступают следующим образом: первый — это провод массы, его прикрепляют к двигателю (корпусу), второй протягивают непосредственно в салон. Индикатор со стрелкой температуры датчика можно установить на торпеде возле лобового стекла рядом с приборной панелью. Визуально это очень удобно, т.к. находится он недалеко от уровня глаз, и чтобы контролировать уровень температуры достаточно будет быстрого взгляда.

Но что делать, если примерно в этом месте может понадобиться закрепить навигатор? Второй вариант места крепления индикатора датчика даже более эстетичен. Многие автомобилисты устанавливают прибор в подстаканник рядом с КПП, при этом саму панель нужно будет немного доработать. Конечно, место для стаканчика кофе в этом случае придется поискать, но за то появиться огромный плюс: у вас в салоне очень гармонично смотрится указатель датчика. Теперь можно полностью контролировать температуру двигателя и следить, как ведет себя термостат.

Есть более простой способ решения проблемы отсутствия индикатора температуры охлаждающей жидкости. Достаточно просто приобрести блютуз адаптер элем 327. Подключив его в специальный разъем и скачать на смартфон программу сопрягающуюся с адаптером, например hobdrive, torque или opendiag. Помимо температуры на дисплей можно вывести и другие параметры датчиков, такие как температуру всасывания воздуха, объем и многие другие функции.

Установка датчика температуры двигателя на гранту

Штатно на гранте нет датчика температуры охлаждающей жидкости, имеется только аварийная лампа перегрева двигателя. Решил восполнить этот недочет и установить на гранту датчик температуры двигателя.

Заказал в интернет-магазине установочный комплект DEFI датчика температуры двигателя: пластиковый корпус и индикатор температуры, датчик, крепежные хомуты
В разрез патрубка охлаждающей жидкости после термостата вставляем датчик температуры, надежно крепим хомутами. Провод «массы» от датчика крепим под ближайший болт, второй провод тянем в салон в районе трубок корректора фар
Устанавливаем индикатор температуры рядом с панелью приборов, питание подключаем к зажиганию, подсветку – к габаритам
При желании индикатор температуры можно установить в подстаканник на панели в районе рычага КПП, доработав ее немного

Так датчик смотрится намного эстетичнее.

Теперь о плюсах. С установленным датчиком температуры намного удобнее эксплуатировать автомобиль: мы видим, при какой температуре можно трогаться, при какой температуре давать нагрузку на двигатель, контролировать прогрев температуры двигателя зимой и вовремя выявлять неисправность термостата

Датчик установлен в системе охлаждения двигателя. Чувствительным элементом датчика является термистор, электрическое сопротивление которого изменяется обратно пропорционально температуре.

Снятие датчика охлаждающей жидкости Лада Гранта

Датчик температуры охлаждающей жидкости Лада Гранта представляет собой термистор (резистор, сопротивление которого изменяется в зависимости от температуры). Датчик ввернут в корпус термостата и соединен с входом контроллера, подключенным к внутреннему источнику напряжением 5 В через резистор 2 кОм, При низкой температуре сопротивление датчика высокое, а при высокой температуре — низкое (табл. 1).Контроллер рассчитывает температуру охлаждающей жидкости по падению напряжения на датчике. На холодном двигателе падение напряжения высокое, а на прогретом — низкое. Температура охлаждающей жидкости влияет на большинство характеристик, которыми управляет контроллер.

Для снятия датчика Вам потребуются: ключ «на 19», мультиметр.

Если у вас двигатель 21126, то алгоритм снятия датчика вы можете посмотреть в статье «Замена датчика указателя температуры охлаждающей жидкости Лада Приора»

В случае если у вас 8 клапанный двигатель, воспользуйтесь руководством приведенным ниже.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.2. Частично слейте охлаждающую жидкость из радиатора.3. Для удобства работы снимите воздушный фильтр (см. «Снятие и установка воздушного фильтра, воздухоподводящего рукава и воздухозаборника Лада Гранта«).4. Отожмите фиксатор колодки жгута проводов…

5. …и отсоедините колодку от датчика.

6. Выверните датчик из корпуса термостата.

7. Снимите датчик.

Проверку датчика проведите в режиме омметра, к выводам датчика подключите щупы и измерьте его сопротивление. Измерьте термометром текущую температуру воздуха и сравните полученные значения с данными табл. 1. При отклонении сопротивления от нормы замените датчик.

Таблица 1 Зависимость сопротивления датчика температуры охлаждающей жидкости Лады Гранта от температуры

9. Для измерения сопротивления на выводах датчика при различных температурных режимах опустите датчик в горячую воду и проверьте изменение его сопротивления по мере остывания воды, контролируя температуру воды термометром. Номинальные значения сопротивления при различных значениях температуры указаны в табл. 1.10. Установите датчик в порядке, обратном снятию

Инструменты:

  • Ключ трещоточный
  • Удлинитель
  • Головка на 8 мм
  • Головка на 10 мм
  • Головка на 19 мм
  • Отвертка крестовая средняя
  • Омметр (тестер)

Детали и расходники:

  • Датчик температуры охлаждающей жидкости
  • Емкость техническая
  • Емкость для горячей воды (стакан, кружка)
  • Термометр водный
  • Термометр бытовой
  • Горячая вода
  • Ветошь

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2. Для доступа к сливным отверстиям радиатора, снимите средний грязезащитный щиток, как описано здесь.

3. Частично слейте охлаждающую жидкость из радиатора, как описано здесь.

4. Для удобства работы по замене датчика ДТОЖ, снимите воздушный фильтр, как описано здесь. Отведите его в сторону.

5. Отожмите фиксатор разъема жгута проводов датчика ДТОЖ и отсоедините разъем от датчика (он находится на термостате системы охлаждения).

6. Воротком с удлинителем и головкой на 19 мм выкрутите ДТОЖ из термостата.

7. Извлеките датчик.

8. Остудите датчик ДТОЖ до температуры окружающего воздуха.

9. Подсоедините тестер в режиме омметра к выводам датчика ДТОЖ и измерьте его сопротивление.

10. Измерьте термометром текущую температуру воздуха и сравните полученные значения с данными, представленными ниже.

11. Для измерения сопротивления на выводах датчика ДТОЖ при различных температурных режимах опустите датчик температуры охлаждающей жидкости в горячую воду и проверьте изменение его сопротивление по мере остывания воды, контролируя температуру воды термометром. Номинальные значения сопротивления при различных значениях температуры указаны в таблице (см.п 10).

12. При отклонении сопротивления от нормы замените датчик ДТОЖ.

13. Установите на автомобиль датчик температуры охлаждающей жидкости в порядке, обратном снятию.

В статье не хватает:

  • Фото деталей и расходников

Источник: carpedia.club

Каждый владелец автомобиля Лада Гранта сталкивался с основным его недостатком — отсутствием на панели датчика температуры двигателя. Задание руководства «АвтоВАЗа» — сделать Гранту доступной, инженеры выполнили «отлично», сэкономив даже на этом приборе. Упор то был на дешевизну, вот и постарались.

Термостат — слабое место машин Лада Гранта, и неисправность его гораздо эффективней было бы определять на самой ранней стадии, оценивая поведения стрелки датчика ТД, но…

Как оборудовать свою Гранту датчиком температуры двигателя

  1. индикатор температуры,
  2. пластиковый корпус к нему,
  3. сам датчик;
  4. крепежные хомуты.

С проводами поступают следующим образом: первый — это провод массы, его прикрепляют к двигателю (корпусу), второй протягивают непосредственно в салон. Индикатор со стрелкой температуры датчика можно установить на торпеде возле лобового стекла рядом с приборной панелью. Визуально это очень удобно, т.к. находится он недалеко от уровня глаз, и чтобы контролировать уровень температуры достаточно будет быстрого взгляда.

Но что делать, если примерно в этом месте может понадобиться закрепить навигатор? Второй вариант места крепления индикатора датчика даже более эстетичен. Многие автомобилисты устанавливают прибор в подстаканник рядом с КПП, при этом саму панель нужно будет немного доработать. Конечно, место для стаканчика кофе в этом случае придется поискать, но за то появиться огромный плюс: у вас в салоне очень гармонично смотрится указатель датчика. Теперь можно полностью контролировать температуру двигателя и следить, как ведет себя термостат.

Есть более простой способ решения проблемы отсутствия индикатора температуры охлаждающей жидкости. Достаточно просто приобрести блютуз адаптер элем 327. Подключив его в специальный разъем и скачать на смартфон программу сопрягающуюся с адаптером, например hobdrive, torque или opendiag. Помимо температуры на дисплей можно вывести и другие параметры датчиков, такие как температуру всасывания воздуха, объем и многие другие функции.

Всем привет!
Задался идеей установки дат. температуры охлаждающей жидкости (ОЖ). Идеея установки БК штат и использование его в качестве прибора не подходит, так как не нравится его внешний вид ( не люблю цифровые показатели) Хотя сам БК имеется. Так что давно хотел установить доп. прибор. Думал преобрести DEPO, но один мой хороший знакомый отдал совершенно не нужный ему датчик «AUTO GAUGE» с родным сенсором. Прибор 2009 г.в. с маркировкой сделана в Тайване =))). В гранте установлен только один дат. температуры и стоит он на термостате, а в гбц установлена пробка

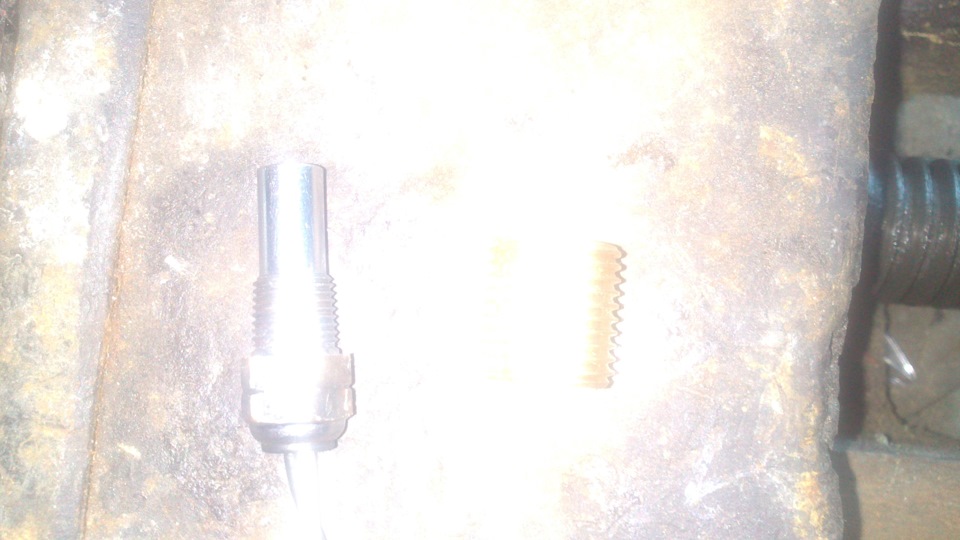

отправился к токарю выточить ввертыш. За местную валюту всех токарей =) был изготовлен ввертыш из латуни для сенсора ( за качество фото не пинайте- телефон фоткает как всегда не то что нужно)

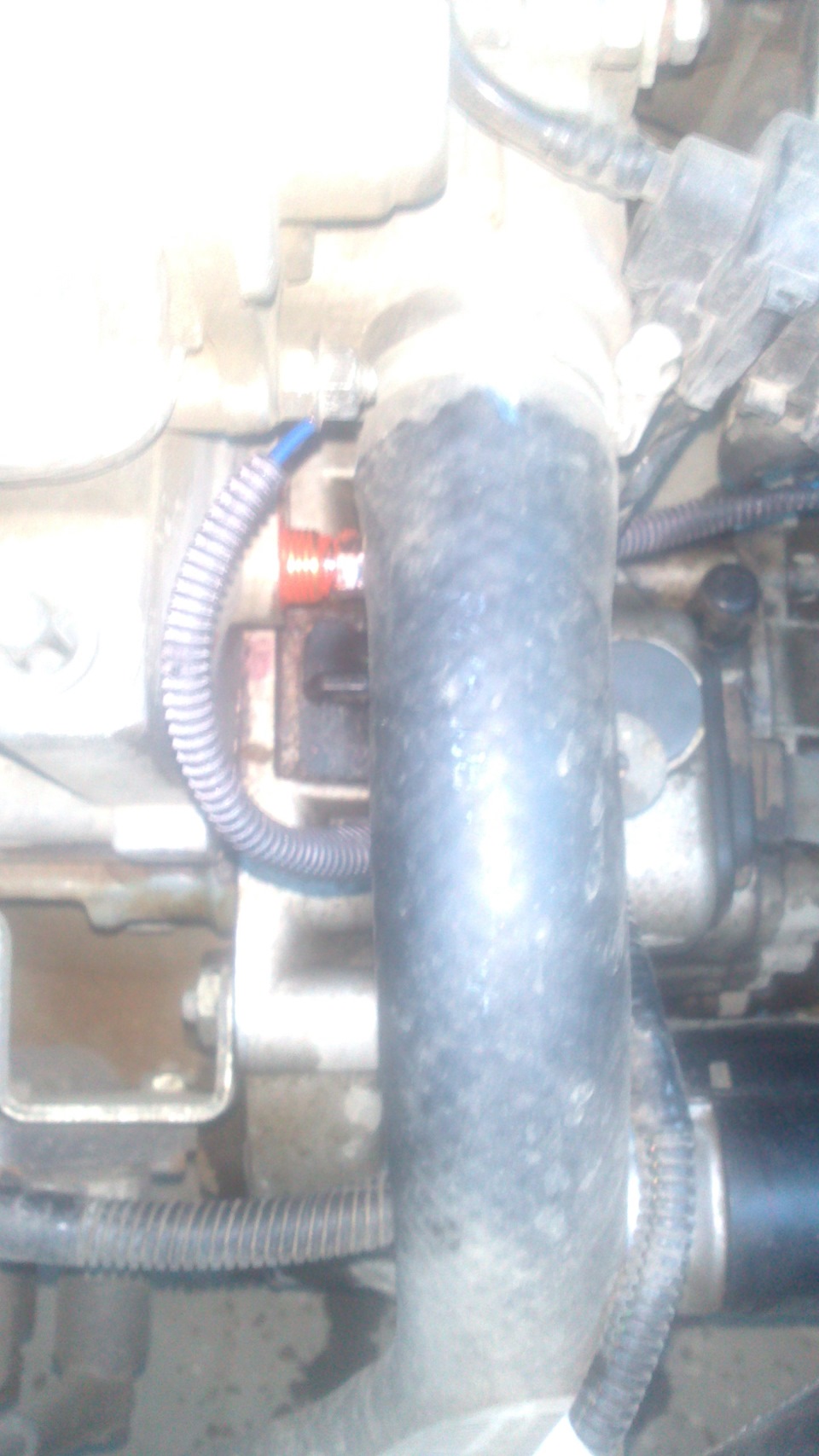

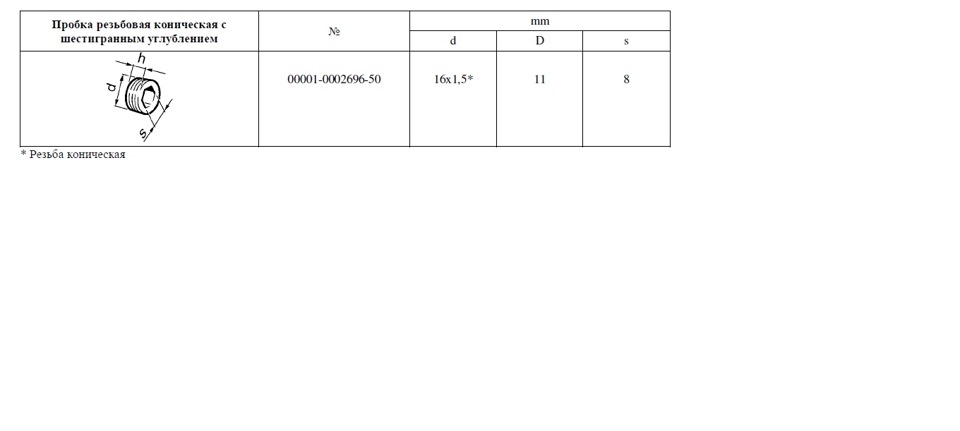

Установил сенсор в ввертыш, вывернув пробку закрутил все это в гбц на термогерметике. Протянул проводку под капотом(все в гофре)

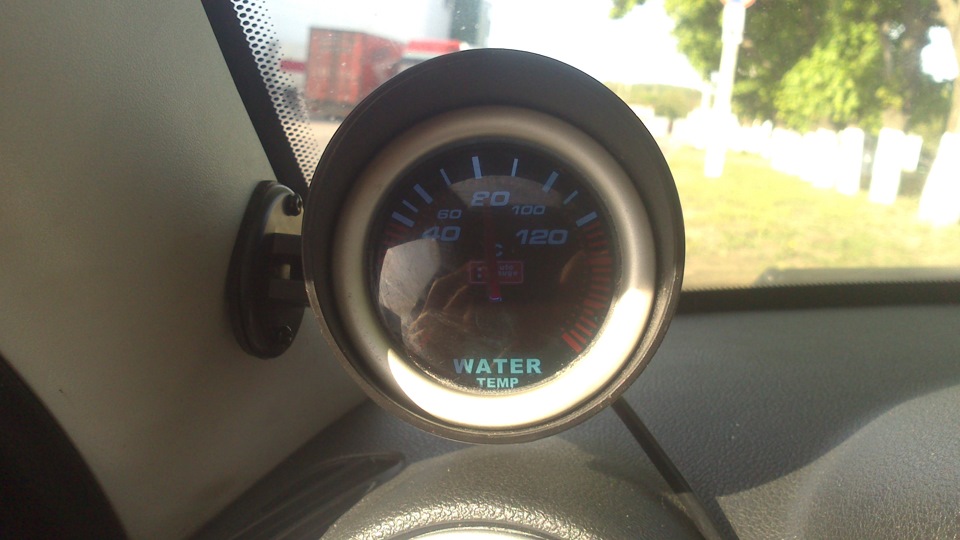

Белый провод от сенсора отправился к прибору на клемму S, черный провод на массу рядом с сенсором. Сам прибор запитал от аккума через пред. Включается прибор от зажигания через релюху). Единственное что не очень получилось так это нормально разместить прибор. Прикрутил на саморезы к молдингу стойки

так как даже 3М скотч не захотел приклеиваться к нашей торпеде. Езжу уже месяц с этим прибором температуру показывает исправно сверял с БК. в скором времени думаю заморочится и нормально внедрить в стойку . Преимущество установки в штатное место на гбц, а не через переходник в патрубок, в том что прибор все время показывает температуру, а не с момента открытия термостата на большой круг.
Всем спасибо =)

Снятие и установка датчика температуры воздуха в салоне Lada Granta

Инструменты:

  • Гаечный ключ рожковый на 10 мм
  • Отвертка крестовая средняя
  • Отвертка плоская средняя (или нож)
  • Мягкая кисточка

Детали и расходники:

  • Датчик температуры воздуха в салоне (при необходимости замены)

1. Отсоедините провод от клеммы «минус» аккумулятора.

2. Отсоедините рассеиватель центрального плафона осещения, отжав защелку ножом или отверткой и отсоединив колодку проводов от разъема лампы плафона.

3. Чуть отожмите край облицовки плафона в сторону салона и направьте вниз, как показано на фото.

4. Затем аккуратно вытащите облицовку из двух защелок, можно придавить потолок немного.

5. Выверните два винта крепления и снимите корпус плафона освещения салона.

6. Отсоедините разъем жгута проводов от датчика температуры воздуха в салоне и разъем жгута проводов от плафона освещения салона.

7. Выверните два винта крепления датчика температуры воздуха в салоне.

8. Снимите датчик температуры воздуха в салоне.

9. Мягкой кисточкой очистите от налипшей пыли термоэлемент датчика температуры воздуха в салоне и решетку корпуса плафона освещения салона.

10. Установите датчик температуры воздуха в салоне в порядке, обратном снятию.

Как посмотреть температуру двигателя Лада Гранта

На автомобиль Лада Гранта устанавливается две комбинации приборов. Назовём первую комбинацию приборов старой, в ней нет указателя температуры, а присутствует только контрольная лампа перегрева двигателя. Другая модель комбинации приборов уже показывает температуру двигателя, но только в бортовом компьютере.

ТОП-15 самых полезных товаров для Лада Гранта — НАШ ОПЫТ!
  • 1 Старая панель приборов
    • 1.1 Значения бортового компьютера на этой панели (видео)
    • 1.2 Способы решения данной проблемы
      • 1.2.1 Установка отдельного индикатора температуры двигателя
      • 1.2.2 Просмотр температуры при помощи смартфона (планшета)
  • 2 Новая панель приборов

Старая панель приборов

Данная панель приборов устанавливалась до 15 июня 2014 года.

Найдите здесь индикатор температуры двигателя?

На старой панели приборов индикации температуры двигателя нет. Существует только контрольная лампа перегрева. На прошлых моих машинах, на которых отсутствовал указатель температуры, было хотя бы две контрольные лампы: «холодный двигатель» и «перегрев двигателя».

На Гранте по задумке инженеров АвтоВаза двигатель прогревать не следует, и можно сразу начинать движение. Интересная экономия. На нашем сайте развернулась целая баталия в комментариях по этому поводу в статье: Нужно ли прогревать двигатель перед поездкой?

Производители автомобилей разрешают не прогревать двигатель автомобиля, ссылаясь на мировые нормы по предотвращению загрязнения окружающей среды и экономии бензина.

Подробнее о нормах расхода топлива семейством автомобилей Лада Гранта в статье: расход топлива Гранты паспортный и на самом деле, какой он?

Значения бортового компьютера на этой панели (видео)

Способы решения данной проблемы

Существует несколько способов решения данной задачи. Самый простой из них — просто забить и ездить так. Большинство так и делает. Можно прошить панель приборов, результат будет такой.

Но в данном автомобиле существует гипотетическая проблема недогрева двигателя до рабочих температур, хоть руководство АвтоВаза и не считает рабочую температуру ниже 80 градусов проблемой.

Об этом чуть попозже, как приедет мой диагностический сканер из Китая!

Установка отдельного индикатора температуры двигателя

Самый простой и дешевый способ — это установить отдельный индикатор температуры вместо заглушки штатной свободной кнопки.

Указатель температуры, установленный на место штатной заглушки рядом с прикуривателем

Установка такого цифрового индикатора не займёт много времени.

Возьмите за правило всегда отключать питание автомобиля при любых работах с электрикой!

  1. Вам потребуется снять накладку панели (если у Вас нет кондиционера, то идеальное место будет сбоку от кнопки обогрева заднего стекла).
  2. Далее отключаем массу от аккумулятора.

Отсоединяем массу от аккумулятора

Подсоединяем индикатор к диагностическому разъёму

Проверка работы индикатора на заведённом автомобиле

Такой индикатор продаётся в большинстве автомобильных магазинов, стоимость не превышает 600 рублей.

Просмотр температуры при помощи смартфона (планшета)

Данный способ потребует от Вас приобретения диагностического кабеля, который работает посредством bluetooth. Также Вам потребуется устройство на Андроиде, которое поддерживает подключение по bluetooth.

  1. Извлекаете диагностический разъём.
  2. Подсоединяете туда диагностический кабель.
  3. Устанавливаете на сотовый телефон программу «Torque» или аналогичную ей.
  4. Запускаете программу на телефоне, заводите двигатель и пробуете установить связь с адаптером.
  5. После того, как связь установлена Вы можете просматривать данные, которые передаются от датчиков в ЭБУ.

Новая панель приборов

Новая комбинация панели приборов (с 16 июня 2014 года.)

Если Ваш автомобиль выпущен после 15 июня, то температура двигателя должна отображаться в бортовом компьютере. Если её нет, то необходимо перепрошивать панель приборов.

Нашли на чём сэкономить. А ставить доп индикацию — колхоз!

Где купить кнопку?

Какую кнопку? Если бортовой заместо кнопки, то практически в любом авто-магазине, который специализируется на отечественных автомобилях!

Вы наверное говорите о ШТАТ1? Так вот, мой опыт показывает — ШТАТ1 никогда не показывает температуру точно, иногда ошибка набегает до 13 градусов в сторону занижения!

Напомним, на сайте можно узнать, какой должен быть реальный расход топлива у Лада Гранта и Лада Калина 2 .

Устанавливал индикатор допом в автосалоне за 2500р, приобретая 9 июня 2014г. Эх, приобрёл бы партию после 15 июня, был бы борт комп)

Устанавливал индикатор в салоне за 2500р 9 июня 2014, нужная вещь

Лопух бы ты нужный)) пишут же красная цена 600. ) И что теряешься то) заедь еще к ребятам, они тебе за 35 бортовик воткнут) ч думаю такому нужному человеку не откажут!)

Скоро наверно сиденья отдельно придётся покупать ,как коврики,броню.На 14ой всё было,темп-ра движка,темп.окружающего воздуха,зарядку акком-ра.Купил Ладу-Гранту,ничего нет.

Такая же фигня вообще первое время охеревал, тоже после 14 — ой на гранту пересел в пустую, даже слоёного фильтра не было экономисты блин…

А где купить такой датчик в Москве ? Не Могу найти

У меня гранта 13 года. Пару раз компьютер перепрошивал. Никакого доверия к нему нет. Чек загорается и выдает ошибки на приблуды, которых нет в машине. Датчика температуры естественно тоже нет. Чем думали? Не знаю. Вентилятор электронный, за ним контроль нужен. И не знаешь работает он или нет. Россия одним словом. Надеемся на авось. И не известно датчик перегрева сработает или нет. Пока вроде не загорался. А если загорится когда нибудь, в любом случае это не есть хорошо, это уже предедел, хотя причину можно было раньше установить если бы был датчик температуры. Слава богу машину мне менять через год, может к тому времени будет что нибудь новое.

Дружище, у кого руки не из плеч -тех всегда на эвакуаторе везут. И что интересно- «по пояс» их по- нарожали, тобишь больше, чем дохуя. Я видел почти все марки с бесконечным числом моделей автомобилей, которых на ремонт везут на эвакуаторе. И это были не «Москвичи»- эти только после ДТП. Сейчас начнут стукать каблучки девки, что Москвич не машина. А не хуй аообще приобретать авто с которым вы, поколение, выбирающее ПЕПСИ — ебетесь со слезами на глазах, скуля и понося автопром той страны,которая по факту является вашей Родиной.
Все дело в том,что заднеприводные владельцы современного автохлама сто мостью несколько сотен тысяч пиндосятских денег -особо не парятся по поводу поломок своих авто и не льют слёзы на разного рода форумах так, ка это делает остальное стадо владеющее вполне живучими автомобилями, которые достались владельцам не желающими самим постичь интересный мир под названием АВТОМОБИЛЬ С ДВИГАТЕЛЕМ ВНУТРЕННЕГО СГОРАНИЯ даже и не из-за своей лености, хотя и это присутствует, сколько от прирождённой или приобретённой тупости, не способности восприятия информации, с последующей её переработкой и исполнением в виде ремонта своего авто своими руками. Вот банку пива открыть этими руками- совсем другое дело. С детства насмотрелись этого добра по ТВ. Не способные сами произвести ремонт, отдаёте авто таким же конченным слесарюгам из сервиса в которых работают ваши соседи по дому, улице и пытаетесь сделать ремонт за минимальные деньги. А ремонтник, видя прижимистость клиента и состояние авто с которым нужно поебаться, т.к. авто не видело нормального ухода очень давно, пытается, в свою очередь обьебать ушлых клиентов, понимая, что денег здесь не заработать, т.к. всё состояние гавно и не откручивается, гнилое, изношенное.

Приехал сегодня. Двигатель горячий, радиатор вообще раскаленный ,как печь. Вентилятор молчит. И даже температуру посмотреть не могу, датчика нет. Чудо машина.

Купи Штатх1, вещь нужная, можешь сам температуру включения выставить.

Датчик температуры охлаждающей жидкости Лада Гранта, снятие, характеристики

Датчик установлен в системе охлаждения двигателя. Чувствительным элементом датчика является термистор, электрическое сопротивление которого изменяется обратно пропорционально температуре.

Снятие датчика охлаждающей жидкости Лада Гранта

Датчик температуры охлаждающей жидкости Лада Гранта представляет собой термистор (резистор, сопротивление которого изменяется в зависимости от температуры). Датчик ввернут в корпус термостата и соединен с входом контроллера, подключенным к внутреннему источнику напряжением 5 В через резистор 2 кОм, При низкой температуре сопротивление датчика высокое, а при высокой температуре — низкое (табл. 1).
Контроллер рассчитывает температуру охлаждающей жидкости по падению напряжения на датчике. На холодном двигателе падение напряжения высокое, а на прогретом — низкое. Температура охлаждающей жидкости влияет на большинство характеристик, которыми управляет контроллер.

Для снятия датчика Вам потребуются: ключ «на 19», мультиметр.

Если у вас двигатель 21126, то алгоритм снятия датчика вы можете посмотреть в статье «Замена датчика указателя температуры охлаждающей жидкости Лада Приора»

В случае если у вас 8 клапанный двигатель, воспользуйтесь руководством приведенным ниже.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
2. Частично слейте охлаждающую жидкость из радиатора.
3. Для удобства работы снимите воздушный фильтр (см. «Снятие и установка воздушного фильтра, воздухоподводящего рукава и воздухозаборника Лада Гранта»).
4. Отожмите фиксатор колодки жгута проводов.

5. . и отсоедините колодку от датчика.

6. Выверните датчик из корпуса термостата.

7. Снимите датчик.

Проверку датчика проведите в режиме омметра, к выводам датчика подключите щупы и измерьте его сопротивление. Измерьте термометром текущую температуру воздуха и сравните полученные значения с данными табл. 1. При отклонении сопротивления от нормы замените датчик.

Таблица 1 Зависимость сопротивления датчика температуры охлаждающей жидкости Лады Гранта от температуры

9. Для измерения сопротивления на выводах датчика при различных температурных режимах опустите датчик в горячую воду и проверьте изменение его сопротивления по мере остывания воды, контролируя температуру воды термометром. Номинальные значения сопротивления при различных значениях температуры указаны в табл. 1.
10. Установите датчик в порядке, обратном снятию

Индикатор температуры двигателя LADA Granta,Kalina-2 и Priora.

  • Индикатор для отображения температуры двигателя автомобилей LADA Granta, Kalina-2 и Priora.

    • Описание
    • Условия доставки
    • Отзывы

    Этот простой и удобный индикатор подключается к цепям диагностического разъема и показывает температуру двигателя в реальном времени.

    Основные особенности:
    1) установка в штатное место на панели приборов ;
    2) с овместима только с автомобилями LADA Granta, Kalina-2, Priora;
    3) простой монтаж;
    4) отсутствие влияния на CAN-шину автомобиля

    Технические характеристики:
    Напряжение питания, В. . . . . . . . . . . . . .10. 15;
    Потребляемый ток, не более, мА. . . . . . 50;
    Цвет цифрового табло. . . . . . . . . . . . . красный.

    Внимание! Перед покупкой убедитесь в наличии CAN-шины.

    Гарантия — 2 года.

    Вариант 1: Курьером

    Время и дату доставки уточнит менеджер после оформления.

    Стоимость доставки: 300 руб

    В.Пышма, Березовский, Арамиль, Большой Исток
    Стоимость доставки зависит от суммы заказа
    г. Екатеринбург
    Стоимость доставки зависит от суммы заказа
    Вариант 2: Почта России (наложенный платеж)

    Доставка осуществляется Почтой России в соответствии с тарифами Почты.
    Оплата производится получателем при получении заказа.
    Расчет будет произведен вручную и объявлен, когда менеджер с вами свяжется.

    Стоимость доставки: 0 руб

    Вариант 3: Почта России(по предоплате)

    Единая цена на все отправления во все уголки России.

    Стоимость доставки: 300 руб

    Вариант 4: СДЭК(транспортная компания)

    Доставка не бесплатная.
    Расчет стоиомости осуществляется в кажом контректном случае.

    Стоимость доставки: 0 руб

    Вариант 5: Самовывоз

    Самвывоз возможен в будние дни с 9 до 18 по адресу Шейнкмана,7 либо в выходные Латвийская, 54 .После оформления заказа с вами свяжется менеджер и уточнит время и место самовывоза.

    Стоимость доставки: 0 руб

    Вариант 6: Международная доставка почтой

    Для стран СНГ и зарубежья.

    Стоимость доставки: 500 руб

    Вариант 7: Транспортной компанией

    Доставка осуществляется ТК в соответствии с тарифами ТК.
    Оплата доставки производится получателем при получении заказа.
    Вы можете сами выбрать какой ТК Вам удобнее получить груз либо мы подберем самостоятельно наиболее удобный для вас вариант.
    Упаковка и доставка до ТК бесплатная.

    Стоимость доставки: 0 руб

    0 0 голоса
    Рейтинг статьи
  • Ссылка на основную публикацию
    ВсеИнструменты
    Adblock
    detector
