Как определить неисправность рулевой рейки

Как определить неисправность рулевой рейки

МЫ уже говорили о неисправности ступичного подшипника, статья многим понравилась, и как я уже говорил, многие мне начали писать про различные поломки. А точнее их выявление. И самой популярной является неисправность рулевой рейки, а точнее как ее определить. Что же помогу вам ее выявить сегодня. Читайте, будет интересно …

ОГЛАВЛЕНИЕ СТАТЬИ

Для начала давайте определимся – что это такое.

Рулевая рейка – это устройство, которое позволяет водителю управлять колесами автомобиля, то есть, как бы соединяет их. Водитель поворачивает руль, и колеса по средствам этого узла, точно реагируют в какую сторону им поворачивать.

В старых машинах, применялась без усилителя, то есть механизм, как бы на прямую соединялся с колесами. Минус такого соединения – нужно было прикладывать много усилий, чтобы свернуть руль, особенно много нужно было на грузовых автомобилях.

Сейчас на рейку устанавливается усилители, всего их два типа — один работающий на жидкости (ГУР), другой работающий на электричестве (ЭУР) (сравнивали их в этой статье). Эти устройства призваны сделать повороты руля еще более комфортными и легкими.

Нужно отметить — что этот узел напрямую влияет на вашу безопасность, если руль будет крутиться плохо, то вы не сможете нормально маневрировать в городском потоке. Что еще хуже его попросту может заклинить, так что работоспособность рейки очень важный элемент безопасности.

Основные неисправности

Основных неисправностей всего две: — это стук в рулевой рейки (может привести к заклиниванию), гул (гудит насос) и течь жидкости.

Причем если у вас электрический вариант (ЭУР), то она течь не может, потому как в ее конструкции вообще нет масла, а вот стучит она действительно сильно.

1) Течь рулевой рейки – проявляется, когда выходят из строя резиновые уплотнительные кольца и сальники.

Такая поломка характерна для гидравлических версий (ГУР). Усиление у нее происходит из-за нагнетания жидкости в корпусе специальным насосом. Если сальники выходят из строя, то давление падает, и жидкость начинает сочиться – капает на дорожное покрытие. Причем уровень падает каждый день и вам приходится его добавлять. НА станции мне также подсказали — что такая поломка может проявляться из-за ржавления вала, который ходит по сальникам. Из-за ржавчины они очень быстро выходят из строя. «Заржаветь» может из-за долгого простоя автомобиля, например в зимний период.

2) Гул (гудение) – если жидкость у вас не уходит, а руль крутится сложно, и слышится сильное «гудение», значит у вас вышел из строя — насос ГУР.

Он не нагнетает нужного давления и повороты делать намного сложнее. Нужно опять же снимать и проводить диагностику неисправности.

3) Стук – это более сложная поломка, которая делится на два типа. Как я называю – поверхностная и более сложная внутренняя.

Поверхностная – проявляется только тогда, когда рвется пыльник тяги. И как в случае с гранатой, наконечник очень быстро выходит из строя и начинает стучать.

Хочется отметить — что эта поломка не «смертельна» и на некоторых машинах этот наконечник прекрасно меняется, например мы с братом меняли сами на LANCER 9. Если утрировать — вам нужно купить такой наконечник и новые пыльники и просто их заменить. Относительно просто, если знать, что делать.

Внутренняя – тут уже серьезно и связано с внутренними частями рулевой рейки, определить самому крайне сложно! Тут все дело во внутренних поршнях и направляющих втулках «рулевой», как правило — они несут на себе основную нагрузку и при ударах просто ломаются или сминаются.

Из-за этого начинает проявляться стук. Также вполне возможно, что начинают стучать от времени – то есть от большого пробега, просто появилась большая выработка и их нужно сменить. В любом случае, это сложный вариант ремонта, самому сделать достаточно сложно, нужно обращаться к профессионалам.

При каких обстоятельствах выходит из строя

Как понятно, рейка связана с колесами, и «убить» ее можно неаккуратно двигаясь по неровной местности. Или простыми словами если будете летать то трамвайным рельсам, глубоким ямам, плохим дорогам, резко заезжать на бордюры — то она выйдет из строя очень быстро. Также практически любая «рулевая» не любит резких «стартов» с места, особенно если у вас до «упора» выкручены колеса в ту или иную сторону.

Запомните, перед препятствием нужно сбавить скорость и медленно его преодолеть, например рельсы или яму. Тогда срок эксплуатации этого элемента вырастает в разы.

Основные признаки неисправности

Теперь собственно само определение неисправности, которое вы можете провести сами, никакого «волшебства» тут нет.

1) Руль стал тяжелый — крутить его очень сложно в несколько раз сложнее, чем было.

2) Под машиной появляются капли маслянистой консистенции

3) Каждый день добавляете жидкость в специальный бачок, иногда выходит сигнализирующая лампа.

4) При езде по неровностям слышен сильный стук в районе передних колес, иногда он раздается посередине машины спереди.

5) При повороте руля слышен сильный гул.

Ребята этого уже достаточно чтобы обратиться на станцию технического обслуживания. Это 100% признаки неисправности рулевой рейки, нужно обязательно ее смотреть.

Что будет если не делать ремонт?

Такой вопрос не редкий, причем несколько раз его задавали и мне. Ребята как вы не поймете – это очень опасно! Представьте – закрыли вы глаза на стуки и «подтекания» рейки, но вечно это не может продолжаться. Рано или поздно направляющие элементы разобьются окончательно, и руль (может даже на скорости) у вас заклинит, то есть повернуть вы его не сможете! Вот вам и авария, а если скорость большая …

Так что не тяните «кота за я…», меняйте или делайте рулевую рейку, от этого зависит ваша безопасность.

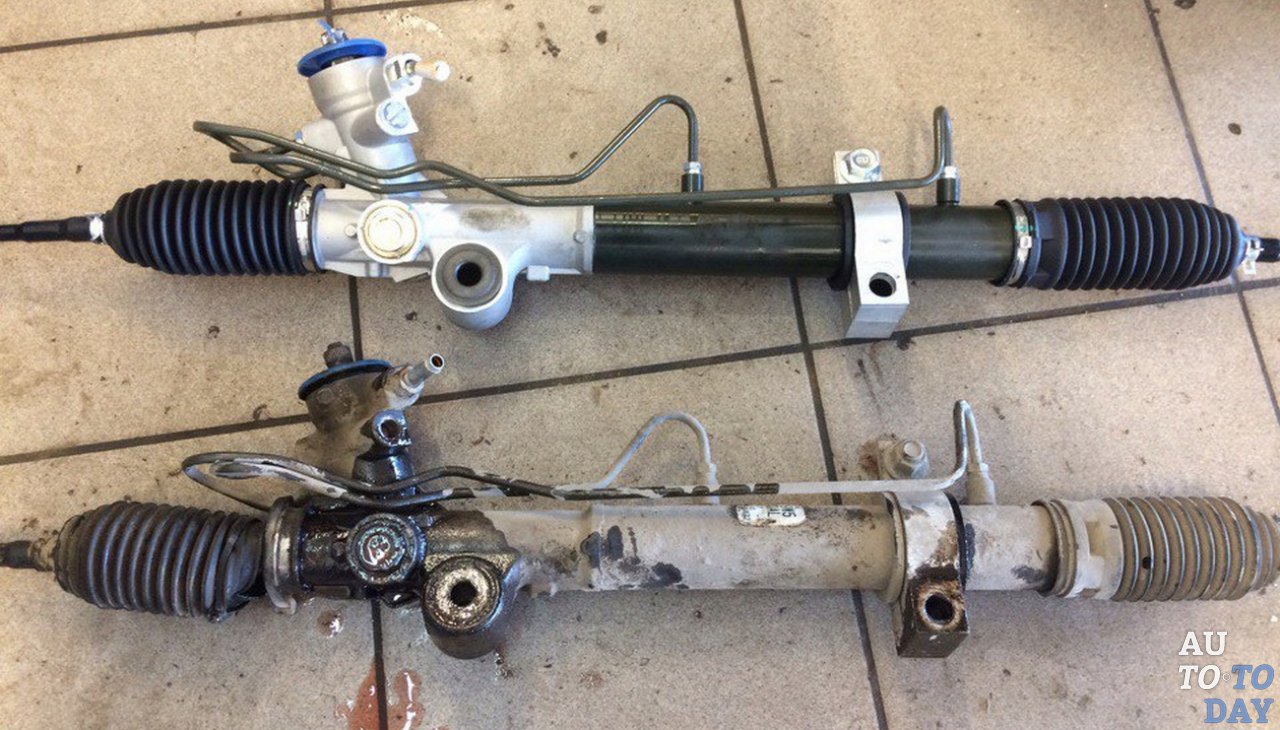

Ремонт или новая?

Ой, тут дилемма! Зачастую замена у официального дилера «вылезает» в большие деньги, это может быть и 30 и 40 и даже 50000 рублей! Знаю много! Поэтому многие покупают «неоригиналы» — если купите хороший, да еще который поставляется на конвейер, то проходит он долго, не меньше чем у «официалов». Однако зачастую покупают дешевые или восстановленные варианты, гарантию на них дают не много, и не редко выходят они из строя уже через 3 – 6 месяцев.

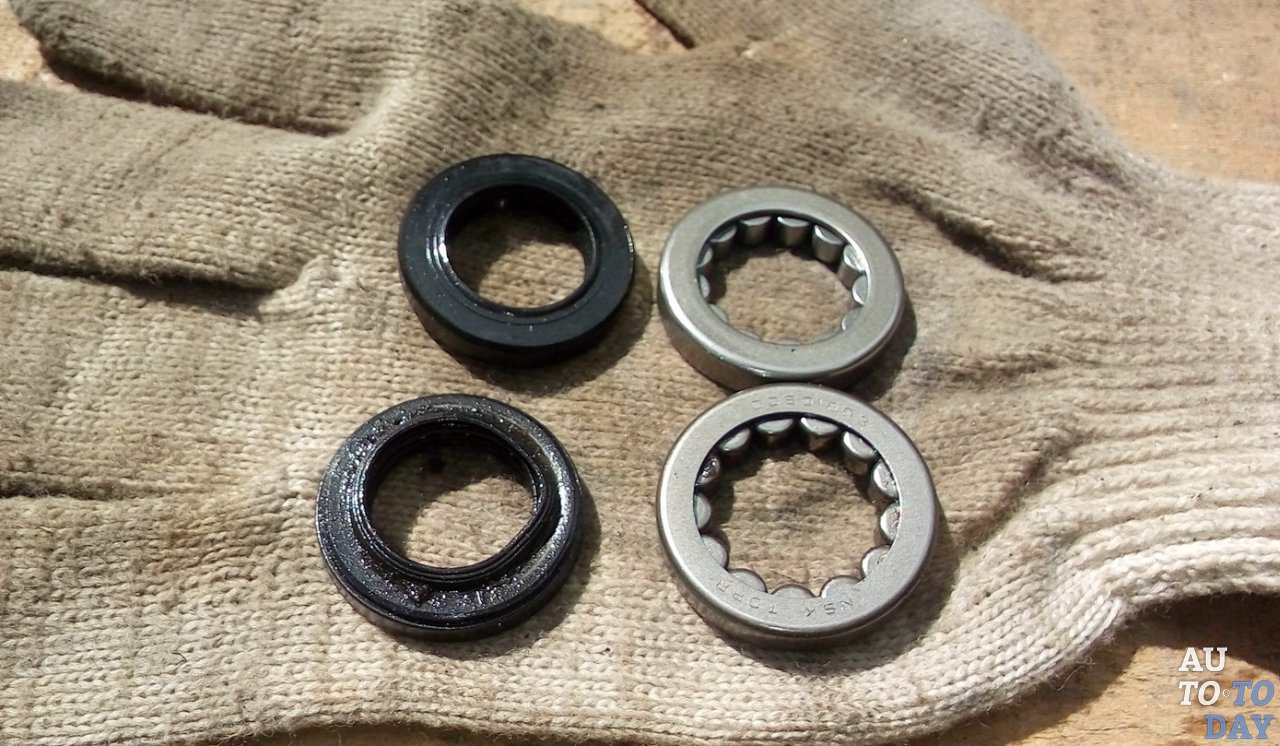

Можно купить и ремонтный комплект (все сальники, пыльники, втулки и т.д.)

Вам разберут рейку, поменяют все внутренности и затем опять соберут. Только тут опять же есть два аспекта:

1) Какого качества ремонтный комплект.

2) Кто вам будет делать ремонт, ведь тут нужен опыт и навыки.

Если честно, лично я купил бы нормального качества «аналог» (только не Китай), коих сейчас очень много. Либо отремонтировал (на нормальной станции), что также выгодно! Можно уложиться в 10 – 15000 рублей вместе с работой, также требуйте гарантию.

На этом наверное буду заканчивать, посмотрите видео которое постарался снять для вас.

Читайте наш АВТОБЛОГ, будет еще много полезных статей.

(5 голосов, средний: 5,00 из 5)

Рулевая рейка, признаки неисправности

Это самый неприятный стук из тех, что слышатся порой из-под передней оси. Небольшой, сначала едва заметный на мелких выбоинах, постепенно он усиливается и начинает ощутимо бить по рулю. А несколько месяцев спустя вы воспринимаете как пытку каждую поездку по неровной дороге. Руль бьется в руках, будто раненое животное, а под колесами раздается барабанная дробь. Самое любопытное, что проявляется это только на небольших неровностях дороги. Глубокие выбоины и колдобины машина проезжает спокойно, без стуков. Это признак того, что неисправна рулевая рейка. Из-за чего выходит из строя рулевая рейка, признаки неисправности, а также возможен ли ее ремонт, читайте далее.

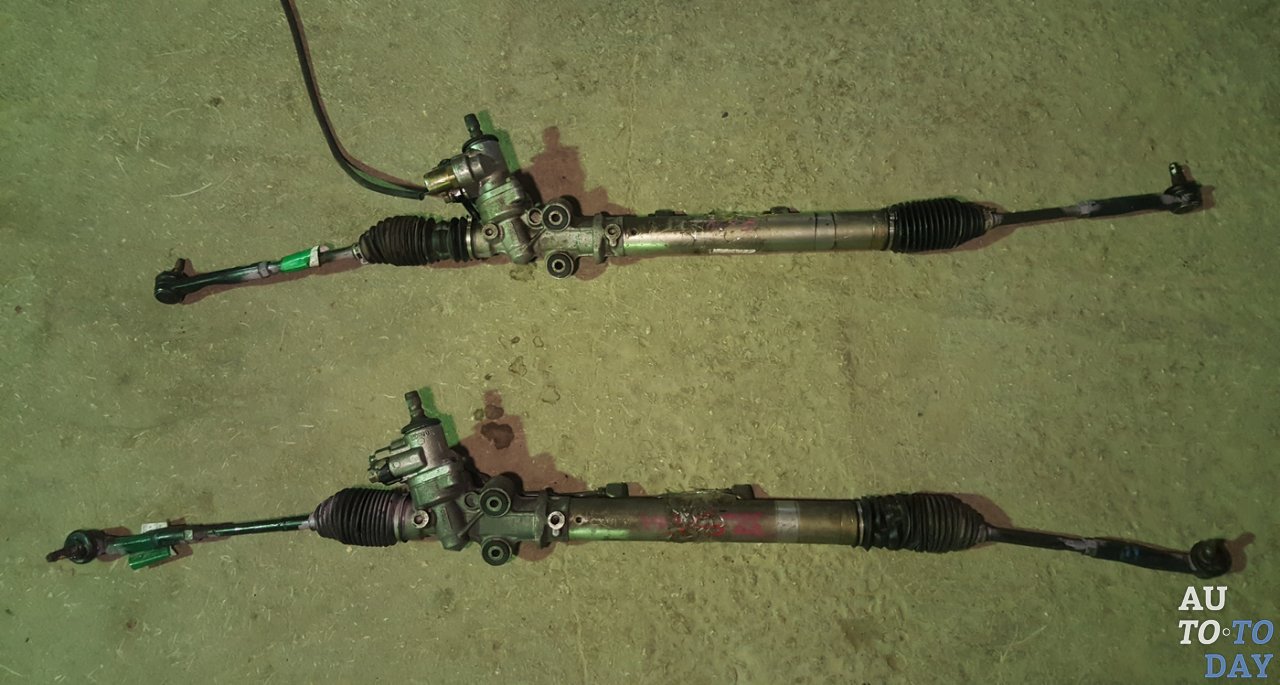

Ремонтировать или менять?

Стук является только одним из неприятных признаков неисправности рулевой рейки. Также часто она начинает подтекать, и оставлять на местах более-менее длительных стоянок жирные пятна трансмиссионной жидкости. И вот тут возникает вопрос, что теперь с этой рейкой делать, ремонтировать или менять?

Обратившись к представителям автосервиса, мы получим однозначный ответ — если не хватает финансов на новую рулевую рейку, необходимо ее ремонтировать.

Профессиональный ремонт будет всегда надежнее, чем установка бывших в употреблении деталей. На ремонт, как правило, дается гарантия, а на б/у запчасти никто гарантийного срока не устанавливает.

Если бы даже продавец контрактной рейки установил минимальные гарантийные сроки на свои запчасти, то за услуги автосервиса, который займется снятием и установкой узла, всё равно вам придется платить из собственного кармана. А, между прочим, стоимость демонтажных — монтажных работ составляет половину от стоимости всего ремонта рулевой рейки, так как эта часть работы наиболее трудоёмкая.

К счастью, в последнее время уменьшилось количество желающих установить б/у запчасть. В связи с повышением таможенных пошлин серьезно подорожали контрактные запчасти. Так, если раньше покупка и установка б/у рулевой рейки обходилась дешевле полноценного ремонта, то теперь ремонт стоит столько же. Пожалуй, единственный недостаток ремонта заключается в том, что автовладельцу придется два-три дня ходить пешком, отремонтировать рейку быстрее невозможно. Это, впрочем, зависит от характера повреждений.

Причины износа рулевой рейки

Главные причины износа рулевой рейки, это наши дороги, а точнее – постоянная тряска на ухабах и пыльные улицы. Если вы не любитель притормаживать перед ямами на дороге, вам надо быть готовым к тому, что рейка начнет стучать очень скоро. А если вы не хотите в один ужасный момент обнаружить, что этот узел подтекает, то проверяйте целостность пыльников на рейке как можно чаще. Стоит только прозевать небольшую дырку, как внутрь рулевой рейки станет попадать грязь, что быстро приводит к износу уплотнителей. И возникнет течь.

В большей степени работоспособность гидравлической рулевой рейки зависит даже не от условий на дороге, а от самих водителей. Некоторые водители зимой бросают на морозе свой автомобиль с вывернутыми колесами. Это приводит к тому, что гидравлические рулевые рейки выходят из строя. Постоянно забывают вовремя сменить гидравлическую жидкость в системе гидроусилителя руля, что тоже может привести к преждевременному износу. Тут уж пеняйте на себя, как говорится.

Наиболее частые неисправности – износ штока, ползуна и уплотнителей. Из-за большой трудоемкости все работы с рулевой рейкой стоят дорого. Но не стоит рвать волосы из темени, если вы обнаружили стуки в подвеске, ощутимо отдающие в рулевое колесо. Просто может быть, износились шаровые соединения на рулевой тяге или наконечнике. Считайте, что вы легко отделались, если это действительно так. Тяги для системы рулевого управления на японские автомобили стоят сегодня сравнительно недорого. Да и рынок этих деталей очень хорошо развит, тут у вас всегда есть выбор между более дорогими оригинальными тягой и наконечником, или более дешевыми, но тоже довольно качественными южно-корейскими аналогами. Гораздо хуже обстоят дела у хозяев немецких машин. Особенно у Mercedes-Benz. Стоимость узлов рулевого управления для «немца» высокая, да и приобрести их довольно трудно. Однако на сегодняшний день российские автомеханики научились без разрушения корпуса изделия восстанавливать шаровые соединения.

Не стоит отчаиваться, даже если при диагностике выяснится, что стучит рулевая рейка. Большинство реек хорошо поддается регулировке. В ходе эксплуатации может ослабнуть крепление подшипника, по этой причине и стучит рейка. Этот дефект регулировке вполне поддается. И занимает такая процедура 20-25 минут. Но если подшипник не подтянуть вовремя, то по прошествии нескольких месяцев муки адовы вам обеспечены. Придется разбирать рейку, заказывать ремкомплект и капитально ремонтировать узел.

Рейку следует тщательно отмыть, затем разобрать. Замерить износ штока и втулки, проверить состояние уплотнителей. Чаще всего страдает втулка (подшипник скольжения горизонтального штока). Все дело в том, что таким безобразием на дорогах, как в матушке-России, не может похвастать никакая другая страна. Именно поэтому подавляющее большинство иностранных автомобилей проектируется в расчете на прекрасные дороги, а потому и материалы для изготовления втулок используются дешевые. В итоге втулки уже после нескольких, достаточно сильных ударов, теряют форму. На некоторых дешевых автомобилях детали эти имеют довольно приличный зазор изначально, то есть рулевые рейки у них начинают подстукивать при определенном положении руля практически с самого начала.

У большинства «японок» ресурс рулевой рейки при грамотной эксплуатации составит около 150 — 200 тыс. км пробега. Ресурс прошедшей качественный ремонт рулевой рейки составит примерно 70% от ресурса нового узла, так что при правильном выборе автомеханика по ремонту рулевой рейки вам не понадобится ещё раз обращаться с аналогичной неисправностью в автосервис.

Ремонтируется, в принципе, всё, но повреждения бывают такие, когда ремонт делать уже нецелесообразно – затраты средств, времени и труда будут настолько высокими, что будет проще купить и поставить узел в сборе. Правда, стоит новая рейка очень дорого. Так что напрашивается вывод: следить за состоянием рулевого управления, устранять вовремя небольшие поломки намного дешевле. И вам не придется потом платить очень большие деньги.

По каким признакам определяется неисправность рулевой рейки?

Рулевая рейка – это механизм, отвечающий за поворот передних колес автомобиля и соединенный с ними посредством тяг. Как и любой другой агрегат, элемент постепенно изнашивается в процессе эксплуатации, что негативно влияет на управляемость машины. Поскольку данная проблема связана с безопасностью водителя и пассажиров, хозяину авто необходимо различать признаки неисправности рулевой рейки, чтобы устранять их в кратчайшие сроки либо ставить новую запчасть.

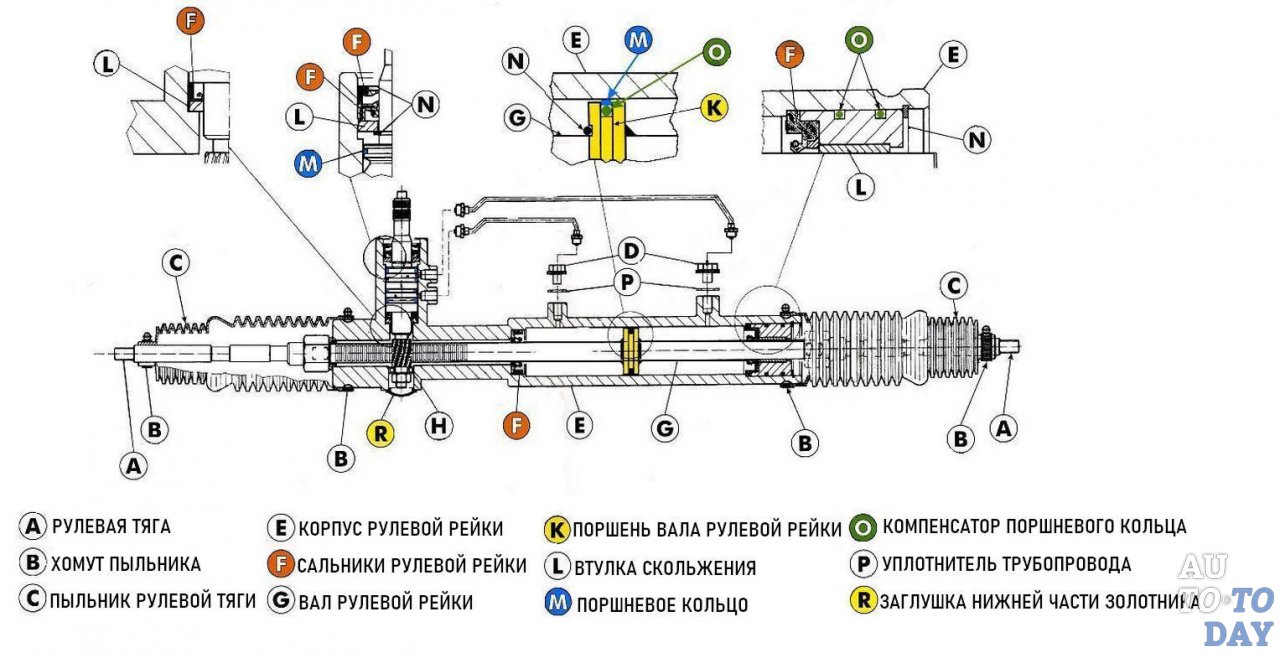

Кратко об устройстве механизма

Элемент представляет собой цилиндрический корпус, куда помещены следующие детали:

  • сама зубчатая рейка, движущаяся внутри втулок;
  • ведущий вал с косозубой шестеренкой, вращающийся на 2 подшипниках (соединяется с рулевой колонкой);
  • 2 тяги, подключенные к концам реечного механизма и поворотным кулакам ступиц;
  • система упоров и пружин, ограничивающих ход рейки и выбирающих люфты шестеренчатой передачи;
  • резиновые чехлы (пыльники) в виде круглых «гармошек», защищающие картер механизма от попадания грязи;
  • корпус элемента наполнен жидкой смазкой.

Таково устройство обычной механической и так называемой электрической рейки, действующей в паре с электроусилителем руля (ЭУР). Если автомобиль оснащен гидравлическим усилителем (ГУР), то конструкция механизма дополнена цилиндрами и поршнями, помогающими двигать зубчатую планку в ту или иную сторону.

Элемент работает по простому принципу: при вращении руля ведущий вал посредством шестерни двигает рейку в необходимом направлении. Концы детали, связанные с тягами, заставляют поворачиваться передние колеса. ГУР либо ЭУР реагирует на движение руля и «подталкивает» реечный механизм в нужную сторону, снимая физическую нагрузку с водителя.

Признаки неполадок

Поскольку большинство легковых автомобилей оборудовано гидравлическим усилителем, то симптомы износа рейки следует рассматривать в комплексе с элементами ГУР – насосом, распределительным клапаном и масляными магистралями.

Неполадки работы реечного механизма делятся на явные и скрытые. Выявить первые способен сам автолюбитель в процессе движения либо в результате осмотра узлов и агрегатов. Во втором случае четко определить неисправность может мастер станции технического обслуживания. Ваша задача – вовремя отреагировать и обратиться на СТО при появлении следующих симптомов:

  1. Стук, раздающийся в передней части авто при движении по неровностям, особенно в повороте. Расположение звука – приблизительно по центру, где установлена рейка.
  2. При езде по мелким ухабам или насыпному покрытию вибрация явственно передается на руль.
  3. После прохождения поворота баранка неохотно возвращается в исходное положение либо остается повернутой. При попытке быстрого вращения руль наливается тяжестью.
  4. Свободный ход баранки заметно увеличился, отчего машина «рыскает» на прямом участке дороги и требует постоянной корректировки траектории движения со стороны водителя.
  5. Гул, свист и прочие посторонние звуки.
  6. Для поворота приходится прикладывать большое усилие на руле.
  7. Критическая поломка – заклинивание механизма либо самопроизвольное вращение баранки без изменения направления движения.

Примечание. Специфика стука реечного механизма – центральное расположение, из-за чего водителю кажется, будто звук доносится с обеих сторон сразу. Подтверждающий признак – вибрация на руле и увеличение люфта.

Если удалось однозначно выяснить, что стучит рулевая рейка, произведите внешний осмотр агрегата. Особое внимание уделите резиновым пыльникам – их видно сквозь арки передних колес и частично – под капотом. Лучший вариант – обследование на смотровой канаве. Порывы и масло на «гармошках» свидетельствуют о том, что внутрь элемента попала вода и грязь, ускоряющая износ всех деталей.

Другие внешние признаки поломки – потеки смазки на кожухе агрегата. Если сразу не заметить прохудившийся сальник, то уровень масла в картере снизится и начнется так называемый кольцевой износ корпуса и силового цилиндра. Последствия – дорогостоящая замена узла в сборе.

При наличии гидроусилителя руля нужно осматривать не только рейку, но и элементы ГУР – насос, ременной привод и масляные шланги. Загляните в расширительный бачок – пониженный уровень сразу даст понять, что смазка теряется в результате утечки. Дополнительное подтверждение – свежие пятна под автомобилем на месте постоянного хранения.

Подробней о проблеме мы писали в этой статье.

В отличие от ГУР, электрические усилители не подают признаков неисправности и выходят из строя сразу. Но подобные случаи – редкость, в целом ЭУР – довольно надежный агрегат.

Что делать с неисправностями рейки?

В подавляющем большинстве случаев замена или ремонт рулевой рейки производится на автосервисе, поскольку даже снятие элемента – задача непростая. Но мелкие проблемы можно решить самостоятельно, например:

  1. Заменить порвавшийся резиновый пыльник. Если вы обнаружили данный дефект на ранней стадии, когда реечный механизм функционирует исправно, то можете поменять кожух в гараже на смотровой яме. Не забудьте очистить от грязи детали под пыльником.
  2. Устранить протечки гидравлической жидкости на патрубках. Для этого придется опорожнить систему и заменить шланги, лучше все сразу.
  3. Поставить новые наконечники рулевых тяг. Признаки износа шаровых пальцев очень похожи на неисправность рулевой рейки – возникает люфт руля и стук.
  4. Сменить разбитую крестовину рулевого вала.
  5. Подтянуть либо поменять ремень, вращающий шкив гидравлического насоса. Проскальзывание ременной передачи ведет к ухудшению работы усилителя и затруднительному вращению руля.

Конструкцией рейки предусматривается регулировка зазоров в передаточном узле. На ранних стадиях изношенности шестерен люфт устраняется подтягиванием регулировочных винтов. Самому выполнять операцию крайне нежелательно: если перестараетесь и не оставите зазоров, зубчатая передача станет изнашиваться еще быстрее.

Когда проблема кроется внутри корпуса реечного механизма, самостоятельно устранить стук не получится, разве что вы сами – автомеханик. Наиболее распространены следующие внутренние неисправности:

  • выработка зубьев на рейке либо рулевом валу;
  • люфт подшипников;
  • разгерметизация сальников;
  • кольцевой износ втулок, цилиндров;
  • деформация вала либо самой рейки в результате попадания колеса в глубокую выбоину и удара по механизму.

Часть перечисленных поломок устраняется путем установки ремонтных комплектов в условиях автосервиса. Изношенные детали зубчатой передачи отдельно лучше не менять – необходимо ставить новую рейку.

Рулевая рейка: признаки неисправности

Рулевая рейка — одна из важнейших деталей автомобиля. Это целый комплекс запчастей и механических узлов, задача которого — передать физическое усилие водителя, оказываемое на руль к колесам. Проще говоря, рулевая рейка — часть автомобиля, благодаря которой совершается поворот транспортного средства.

Учитывая важность задачи, выполняемой этой деталью, ее исправность и эффективная работа — жизненно необходимы. Именно поэтому так значимо на раннем этапе выявить неисправность рейки и принять соответствующие меры по ликвидации проблемы.

Немного о неисправностях и их причинах

Первое, что необходимо помнить: неисправности рулевой рейки — проблема, решение которой никак нельзя откладывать на потом. Второе — далеко не все решения сводятся к простой необходимости купить рулевую рейку вместо той, что барахлит: причин возникновения неполадок может быть множество, как и их решений.

Но даже если поломка настолько серьезна, что рулевая рейка нуждается в срочной замене, — это не повод огорчаться. В специальных разделах сайтов, продающих б/у запчасти, вы можете найти эту необходимую деталь по приемлемой цене.

Как и для многих деталей автомобиля, основной причиной неисправностей рулевой рейки становится ее износ. В частности, точка сцепления шестерни с зубчатой основой — самое нагружаемое и, как следствие, самое ключевое место рейки. Именно данный узел является проблемным: поломки, износ и крошение зубцов — вот перечень наиболее встречаемых дефектов. Решением их может стать простой ремонт или замена износившихся деталей. Кроме того, проблемными

элементами рулевой рейки являются усилители управления (электрическое или гидравлическое), на которые также оказывается нагрузка. В этом случае возможен как ремонт, так и замена рабочих элементов.

Как выявить неисправность?

Существует целый ряд «симптомов» неисправности рейки, каждый из которых указывает на свою поломку. Для раннего выявления неисправности следует обращать внимание на следующие признаки:

  1. Снижено или отсутствует усилие на руле при повороте. Этот симптом может указывать как на недостаток жидкости в гидравлическом усилителе, так и на износ или слабое натяжение у ремня.
  2. Угол поворота руля, который не соответствующий углу поворота колес. Данное несоответствие может быть вызвано как некорректной регулировкой, так и износом крестовины у рулевого вала либо деталей ходовой.
  3. Скрипящие звуки при повороте. Причиной скрипа является загиб рулевого вала. К сожалению, при такой поломке необходима покупка рулевой рейки.
  4. Плохой возврат руля в изначальное положение. Этот симптом указывает на необходимость регулировки рейки или (в плохом случае) на ее износ в районе червячной шестерни.
  5. Рулевое колесо самопроизвольно поворачивается. Это признак выхода рулевой рейки из распределителя. Такая ситуация говорит о необходимости замены рейки.
  6. Посторонние шумы при повороте. Визги при повороте говорят о проблемах с жидкостью (засорение) в бачке или шлангах. Следует пройти дополнительный осмотр.
  7. Сильные вибрации у руля под час поворотов. Симптом неполадок в регулировке колес, неправильного развала-схождения.
  8. Стуки и вибрация руля. Говорят об ошибках в регулировке или износе деталей ходовой.

Как видно, большая часть неполадок может быть выявлена при вождении, если знать, на какие признаки обращать внимание. Помните: даже малейшие изменения в поведении рулевого колеса или рейки — повод заглянуть на СТО, так как каждая неисправность может стать фатальной. При этом большая часть проблем решается простым налаживанием и регулировкой или же заменой части узлов и деталей.

Если нужно з аменить рейку

К сожалению, часть неисправностей рулевой рейки решается только полной ее заменой. Это сопряжено со множеством трудностей, включая финансовые. Для многих иномарок или же редких моделей авто покупка рулевой рейки сопряжена еще и с целым рядом неудобств, касающихся поиска или ожидания новой детали. Этих проблем можно легко избежать, воспользовавшись каталогом торговых сайтов, таких как «Риджей-Авто». Подобные онлайн-магазины предлагают широкий выбор б/у запчастей для многих марок и конкретных моделей автомобилей. Заказывая детали на таких площадках, вы экономите не только свои финсредства, но и время — благодаря возможности отыскать нужную запчасть в вашем регионе.

Кроме того, качество деталей в крупных интернет-магазинах проверяется перед продажей. Таким образом, покупка через Интернет — это гарантия качества приобретенной детали и возможность экономить по-настоящему.

Неисправность рулевой рейки

Рулевая рейка – элемент управления колесами автомобиля. На этот узел передается усилие от поворота руля, который сообщается колесной паре. Затем происходит отклонение колес на заданный водителем угол. Этот механизм дает возможность автомобилю маневрировать, а не двигаться только по прямой.

Виды и устройство рулевых реек

Конструкция механизма все время совершенствуется – раньше это было примитивное устройство, теперь же в него заложено много различных технологий. Сейчас существует 3 типа рулевых реек.

Обычная

Здесь не используется никаких усилителей, и все усилие для поворота принимает на себя водитель. На современные автомобили эта рейка уже не устанавливается. Она «неубиваема», но крутить руль с ней намного тяжелее. Единственная проблема, которая может появиться при ее применении – стук, однако она легко решается подтягиванием. Конструкция надежная и прочная, но при ее использовании страдает маневренность. Кроме того, она морально устарела.

«Голая» рейка заключена в металлический корпус, внутри которого находится вал с шестерней. К нему подведены тяги с рулевыми наконечниками. Вся эта конструкция защищена пыльником. С основным валом при помощи червячного наконечника сцепляется вал, соединенный с рулем.

Конструкция с ГУРом

Конструкция этого механизма похожа на предыдущую, но здесь водитель прикладывает меньше усилий для поворота благодаря следующим элементам системы:

  • пластинчатый насос, нагнетающий давление;
  • установленный на валу поршень;
  • распределитель, который следит за подачей рабочей жидкости.

Сразу после поворота руля распределитель начинает регулировать давление масла на золотник и торсион, подавая его в поршневую систему с необходимой в каждом определенном случае стороны. Например, если был поворот в правую сторону, масло подается в правую сторону, и наоборот.

Гидроусилитель полезен с точки зрения безопасности, ведь именно он гасит удар, если колесо попадает в выбоину. Это одновременно и плюс, и минус, так как в этом случае снижается чувствительность управления. При образовании течи езда усложнится вдвойне. Используемая здесь ременная передача отнимает мощность у мотора. И все же исправный гидравлический помощник существенно повышает маневренность и делает руль легким.

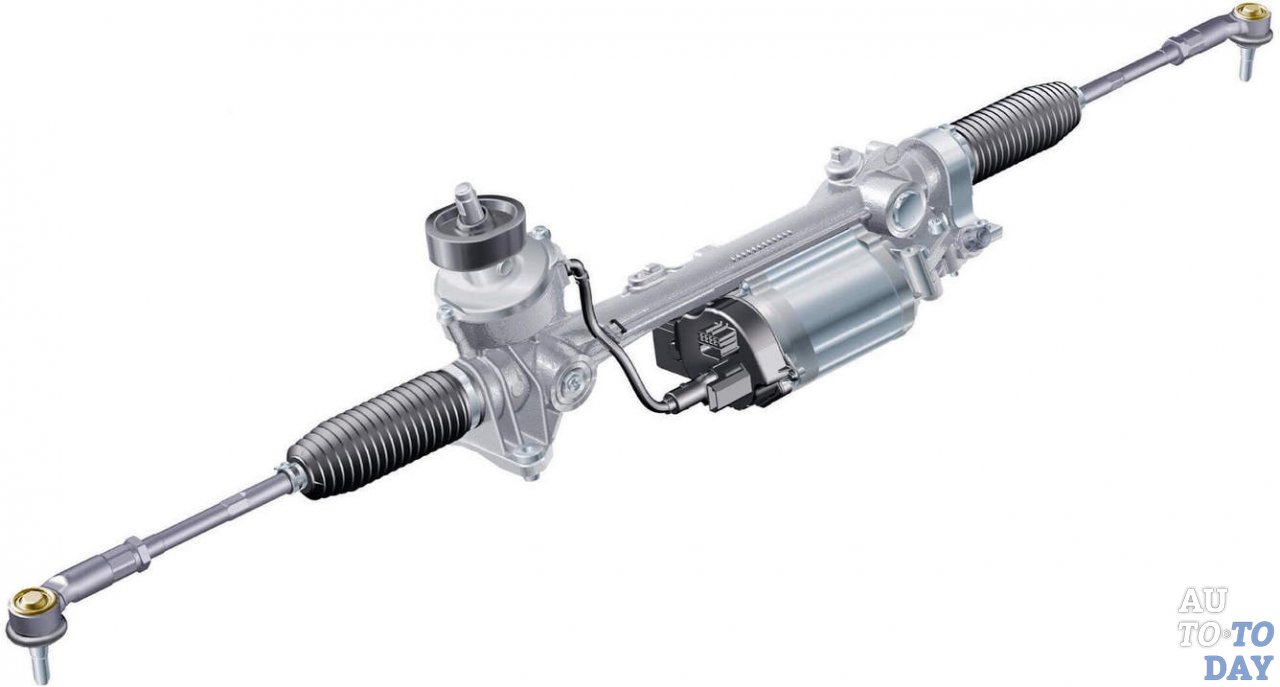

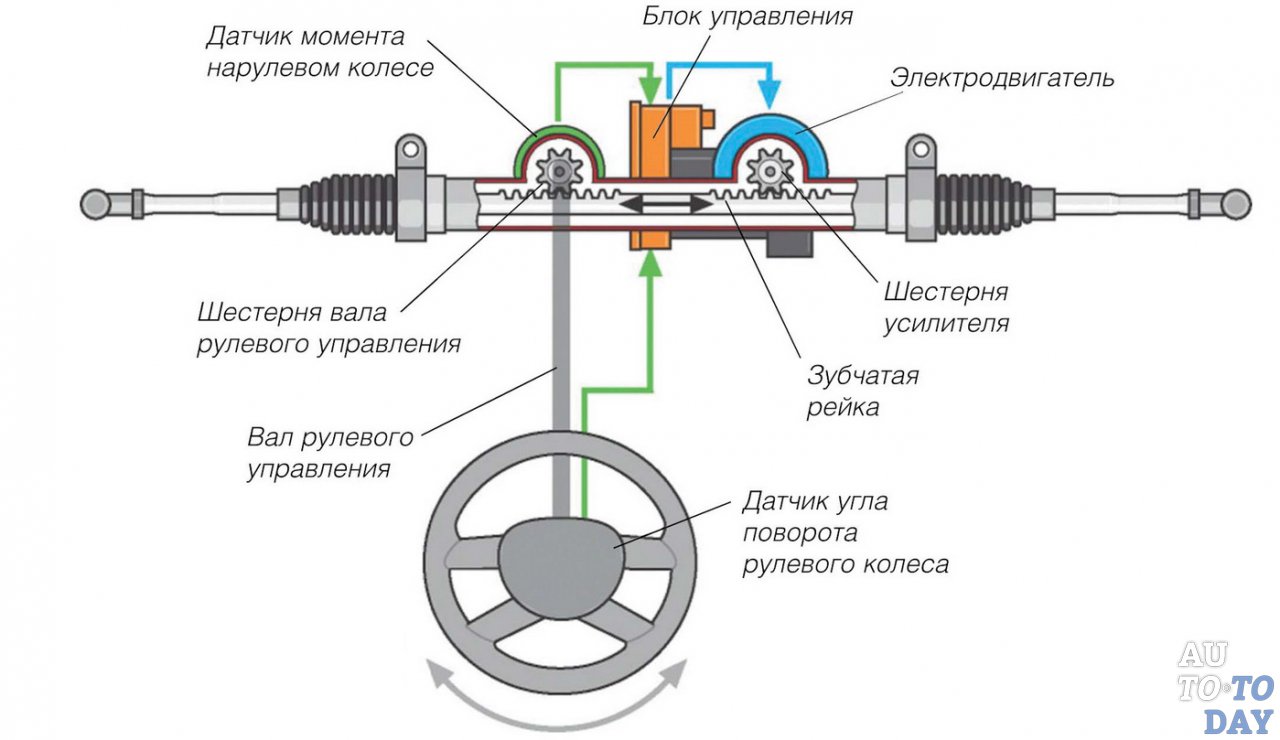

Устройство с ЭУРом

Сегодня это самая совершенная модель. Гидравлика здесь уступила место электрическому усилителю руля. Здесь сигнал с установленных на руле датчиков передается на ЭБУ, а оттуда – на электроусилитель. Единственное слабое звено здесь – капризная электроника, поломка которой может быть серьезной проблемой.

Здесь отсутствуют насосы и поршни, а есть только основной и рулевой валы, соединяемые между собой червячной передачей. На рулевом валу находится шестерня, вращаемая электродвигателем. В систему включены расположенные на руле датчики – они сообщают ЭБУ степень отклонения руля во время поворота. Затем электроника подает сигнал на усилитель, и руль начинает вращаться значительно легче.

Система компактна и практически не отнимает мощность у мотора. Работает она в разных режимах: пересеченная местность, скоростная трасса, город. Из минусов: боязнь влаги и нагрузка на генератор.

Причины и признаки неисправности рулевой рейки

Признаки неисправности рулевой рейки бывают явными или скрытыми. Определить первые легко – это делается на глаз. Второй случай сложнее, и здесь диагностику нужно проводить только на СТО.

Самый ярко выраженный симптом – стук под капотом, который появляется при движении по неровностям. Особенно ярко он выражается во время поворота. Также диагностировать неисправность реечного механизма можно, если во время езды по ухабам руль начинает вибрировать. Различают и такие признаки неисправности:

  1. После поворота руль с трудом принимает прежнее положение или вообще отказывается это делать.
  2. Свободный ход руля становится больше, что требует дополнительной корректировки движения со стороны водителя.
  3. Во время движения появляются посторонние звуки.
  4. Руль поворачивается с усилием.
  5. Масляные следы на корпусе агрегата.
  6. И наконец, механизм может просто заклинить, и руль начнет вращаться произвольно.

Причины таких неисправностей могут быть разными – здесь и движение по «убитым» дорогам, и манера вождения. Основной враг рулевой рейки – тряска. Засорение пылью также играет здесь свою отрицательную роль. Чтобы не приходилось часто ремонтировать систему, лучше сбавлять скорость на неровной дороге, не нужно переезжать трамвайные рельсы. Вы прибавите себе проблем, если оставите автомобиль на стоянке с повернутыми колесами, а зимой будете уезжать с нее с непрогретым мотором.

Последствия неисправности рулевой рейки

Если появились первые симптомы неисправности, лучше не рисковать и прекратить эксплуатацию автомобиля. Назначение рулевой рейки – упрощение управления машиной, а эта функция напрямую связана с безопасностью. Последствия неисправности этого механизма могут быть очень серьезными, вплоть до полной потери управляемости. Поэтому рулевую рейку лучше отремонтировать еще на той стадии, когда она только начинает скрипеть и подавать другие начальные признаки поломки.

Отремонтировать или поставить новую

Трудно ответить на этот вопрос однозначно – здесь нужен комплексный подход. Конечно, надежнее будет заменить деталь на оригинальную, но это довольно дорогой вариант. Поэтому многие водители покупают контрактные рейки – это б/у агрегаты, которые были сняты с утилизируемых авто.

В основном же автолюбители ограничиваются покупкой ремонтного комплекта. Тут есть одна тонкость – покупать нужно только качественный, а значит, недешевый комплект. Экономия здесь неуместна.

Есть и еще вопросы: как определить неисправность рулевой рейки, чтобы не ошибиться, и кто будет ремонтировать? Все же лучше доверить эту работу мастеру и, желательно, опытному. Можно обойтись небольшими затратами, если приобрести качественный комплект и доверить его установку профессионалу – это достойная альтернатива полной замене узла. Важно проследить, чтобы вам была предоставлена гарантия на результат работы.

Если на автомобиле установлена рейка с электронным управлением, то в смысле ремонта это тяжелый случай. Работники сервиса рекомендуют менять деталь независимо от сложности работы. Неисправности электроники затратны в плане финансов и времени, кроме этого, они требуют широких технических навыков от исполнителей.

Если шестерни в передаточном узле находятся на ранней степени изношенности, то образовавшийся люфт можно устранить регулировкой винтов. Вот эту работу самому лучше не выполнять – если немного перестараться, можно полностью устранить зазоры, из-за чего износ зубчатой передачи только ускорится.

Проблемы с рулем после ремонта. Что делать

Как выявить неисправность, если после ремонта руль стал плохо слушаться? Скорее всего, была перетянута гайка вала. Сервисные работники, как правило, рекомендуют подождать несколько дней, объясняя это тем, что механизмы еще не успели притереться. Причины, по которым руль может вращаться туго после ремонта рейки:

  • перетянутая гайка;
  • в гидравлику усилителя проник воздух;
  • в систему было залито некачественное масло;
  • насос гидравлического усилителя начал работать со сбоями.

В случае перетяжки гайки проблему можно легко решить ослаблением упорного элемента. «Воздушный» вопрос решается выталкиванием пузырьков из системы. Для этого нужно несколько раз провернуть руль из одного крайнего положения в другое. Если проблема не устранилась, надо искать точку подсоса. Неоригинальное масло сливаем и меняем, а вот некорректно работающий насос гидроусилителя придется вернуть на доработку специалистам.

Заключение

При неисправностях рулевого управления мелочей нет. Здесь нужно знать, как проверить работу системы и как устранить неисправность. Ремонт лучше производить на ранней стадии поломки, так как при усугублении проблемы узел придется менять, а стоит он недешево.

Что нужно знать о рулевых рейках

Рулевая рейка представляет собой этакий силовой узел, основная функция которого — передавать усилие от колонки руля к колесам. При взаимодействии машины с неровностями дороги рулевая рейка страдает первой.

Признаки неисправности рулевой рейки

Большинство автомобилистов представляют машину в виде единого целостного механизма. Редко кто размышляет о схемах ее устройства. Поэтому подавляющее большинство автомобилистов не могут определить причины поломки. Как только вы примечаете какие-либо неисправности в работе автомобиля, значит, собирайтесь и поезжайте в автосервис.
Существуют симптомы, по которым можно догадаться, что та или иная деталь выходит из строя. Так, если руль туго начал поворачиваться, или же, наоборот, увеличился люфт руля, если возник характерный стук в рулевом колесе – это очевидный признак того, что рулевой рейке жить осталось недолго. В этом случае нужно как можно быстрее обращаться к специалистам. Неисправная рулевая рейка представляет большую угрозу.
Ещё один важный признак неисправности рулевой рейки — течь жидкости. Эту проблему обнаружить несложно. Проступает она достаточно наглядно, в виде пятен масла на месте парковки автомобиля. В отдельных случаях проблема состоит в том, что при управлении машиной может появиться ощущение «тяжелого» или «тугого» руля.

Обнаружить причину течи можно только на автосервисе: рулевая рейка диагностируется специалистами автосервиса на отдельном стенде, под давлением примерно в 150-160 атмосфер. Иной раз проблема обнаруживается в виде коррозии штока рулевой рейки или в виде течи сальников.
Стук в рулевой рейке оборачивается для автомобилиста отдачей в рулевое колесо. Подобная неисправность может повлечь за собой износ втулок скольжения или пыльников, либо их повреждение.

Разновидности рулевых реек
Как правило, выделяют три типа рулевых реек:
• механические,
• электрические,
• гидравлические.
Вид рулевой рейки существенно влияет на ее конструкцию.

В легковых автомобилях чаще используются преимущественно механические или гидравлические рулевые рейки. Схема устройства механических рулевых реек выглядит проще, однако при увеличении массы автомобиля растет и усилие, которое необходимо приложить к рулевому колесу для совершения поворота. В этом случае использование гидравлической рулевой рейки и более оптимально. Механизм рулевых реек данного вида оборудован специальным гидравлическим насосом, который сокращенно обозначается ГУР, что можно расшифровать как гидравлический усилитель руля. Благодаря ГУРу для совершения поворота не приходится прилагать чрезмерно сильное усилие.
Вне зависимости от того, какое устройство рулевых реек установлено в транспортном средстве, усилие направляется на колеса при помощи целой системы шестеренок. Из-за долгого использования шестеренки регулярно изнашиваются, поэтому следует проводить плановый осмотр автомобиля, чтобы быть уверенным в том, что ваше транспортное средство не подведет вас в пути.

Гидравлические рулевые рейки

Механизм гидравлических усилителей устроен как единое целое с рулевой рейкой. Именно поэтому гидравлические усилители руля часто именуются интегральными. Насос ГУР под большим давлением подает масло в так называемый золотниковый распределитель, который расположен в корпусе рулевой рейки. Функция золотникового распределителя заключается в том, чтобы отследить усилие, которое прилагается к рулевому колесу, и «дозировано», в зависимости от приложенного усилия, «помогать» рейке поворачивать колеса.
Устройство гидравлической рулевой рейки довольно просто. Механизм рулевых реек с гидравликой лишь чуть-чуть отличается от того, как устроен механизм рейки других конфигураций. Принцип, по которому работает гидравлическая рулевая рейка, основан на использовании давления. В рейке находится цилиндр с поршнем; под давлением жидкости поршень перемещается из от одного конца в другой, непосредственно вместе с тем перемещается рулевая рейка.

Электрические рулевые рейки

Электрические рулевые рейки отличаются от гидравлических механизмом устройства. Они сконструированы более просто. Принцип, по которому они работают, состоит в следующем: насос приводится в движение электромотором. Явный недостаток электрических рулевых реек – они не оснащены гидросистемой, и в случае серьезных повреждений (к примеру, в случае резкого соударения с дорожным покрытием )электромотор и компоненты рейки, как правило, уже не подлежат восстановлению. Необходима полная замена рулевой рейки, что требует больших финансовых затрат и значительного времени.

Механические рулевые рейки

Механические рулевые рейки не оснащаются никакими дополнительными деталями или устройствами, в отличие от рулевых реек другого типа. Принцип работы механических реек заключается в банальной механической работе системы шестеренок. Шестерня на рулевом валу сцепляется с зубчатой рейкой, соответственно, при повороте рулевого колеса шестерня начинает вращение, что и приводит рулевую рейку в движение. Механическими рулевыми рейками чаще всего оборудуют внедорожники или грузовые машины, что обеспечивает облегченное управление таким транспортным средством.

Михаил Воропай,

механик компании «Авто Экспресс-Сервис»:

— Увеличенный люфт на рулевом колесе, стуки в районе рулевой рейки – первый сигнал о том, что автомобиль пора везти в автосервис. Окончательный вердикт о состоянии рулевой рейки выносится после тщательного осмотра автомобиля.
Самая частая причина прихода механизма в негодность – это износ самой рейки и рулевых тяг. Как результат, если рейка гидравлическая, начинает происходить утечка жидкости, появляются посторонние шумы.
Среднего срока эксплуатации для рулевой рейки не существует. Многое зависит от марки автомобиля, стиля езды водителя, состояния дорог. Механические и электрические рейки наиболее надежны и безопасны: гидравлические системы в принципе отличаются пониженной надежностью.

Максим Ребитва,
механик компании «Сибирь – Авторемонт»:

– Если вы слышите посторонние стуки, обнаружили течь в рулевом механизма – это значит, вам пора как можно быстрее везти автомобиль на диагностику. Зачастую бывает, что течь происходит не в самой рейке, а в гидроусилителе. Течи – это вообще основной минус гидравлики. Однако есть свои недочеты и у некоторых электроусилителей. Так, в первых версиях Lada Kalina и Lada Priora руль мог непроизвольно начинать выкручиваться в ту или иную сторону.
Тем не менее, на мой взгляд, рулевая рейка с электроусилителем надежнее. Гидравлика может потечь в морозы, могут порваться шланги с жидкостью, электроусилитель же избавлен от подобных проблем. Однако, хороший электроусилитель может быть только от проверенного производителя.
Срок эксплуатации рулевой рейки зависит от многих факторов: стиля вождения, условий эксплуатации, от производителя автомобиля, условий хранения автомобиля. Если автомобиль долго стоит в сыром гараже, то это негативно сказывается на механизме рулевой рейки — механизм быстро ржавеет. Экстремальная езда по бездорожью тоже наносит большой ущерб рулевой рейке.

Признаки неисправности рулевой рейки

Первый признак поломки рулевой рейки — шумы в передней части транспортного средства. Некоторые водители не обращают внимания на такие посторонние звуки, что чревато в дальнейшем плохой маневренностью на поворотах. Руль авто может «окаменеть» в самый неподходящий момент, что приведет к аварии.

Основные причины неисправности рулевой рейки – тряска и пыль на трассах. Если вы не стараетесь притормозить перед ямами, то рейка со временем начнет стучать и подтекать. Если вы не заметите небольшое отверстие на данном элементе, то в него начнет попадать грязь, что приведет к ускоренному износу.

Функционал гидравлической рейки зависит не только от состояния дорог, но и от мастерства автолюбителей. К примеру, некоторые водители зимой ставят авто, выворачивая колеса, или вовремя не заливают гидравлическую жидкость, что влияет на функционал рейки.

Как определить неисправность рейки

Основные признаки поломок:

  • Уменьшилось сопротивление при поворотах руля. Причины неисправности – маленькое количество жидкости в баке, ослабленный ремень, изношенные комплектующие.
  • Неправильно поворачиваются колеса. Авто начинает плохо маневрировать из-за изношенных крестовин и частей ходовой, непрофессиональной регулировки рейки.
  • Легко вращается руль. Возникает из-за износа рейки или колец в силовом цилиндре.
  • Затруднен поворот руля влево или вправо. Такие признаки неисправности рулевой рейки отмечаются по причине изношенности колец распределителя.
  • Участились скрипы и люфты. В качестве причины специалисты указывают изгиб вала.
  • Некорректно функционирует руль (самопроизвольно поворачивается). Причина поломки – выход рулевой рейки из распределителя.
  • Слышны посторонние шумы. Возникают из-за засорения фильтра бачка, деформации штанги или поступления воздуха в механизм.
  • Устанавливается низкий уровень гидравлической жидкости. Такой симптом неисправностей рулевой рейки отмечается при разгерметизации масляных магистралей и износе сальников.
  • Стучит рулевой механизм. Причины – неисправности в ходовой части и высокий уровень износа комплектующих.

Хорошие отзывы и удобное местоположение

Республика Беларусь, г. Минск
ул. Стадионная, 14

Признаки неисправности рулевой рейки

Признаки неисправности рулевой рейки. Фото 1

Ремонт механизма

В автосервисах знают, чем опасна поломка рулевой рейки, поэтому рекомендуют периодически проводить полную диагностику системы. Мастера проверяют наличие люфта в крестовине и опорной втулке, тягу руля и наконечников. После проведенной диагностики рейка ремонтируется или автовладелец получает рекомендацию купить исправные запчасти.

Некоторые неисправности рулевой рейки можно устранить своими силами. Это касается необходимости регулировки механизма. Для выполнения работы вам понадобится помощник, смотровая яма и регулировочный инструмент. Процесс ремонта состоит из следующих этапов:

  • Авто закрепляется, колеса ставятся прямо. Проводятся замеры люфта передних колес (оптимальные показатели не превышают 10 градусов).
  • Подтягивание механизма осуществляется с помощью регулировочного винта, который располагается на крышке рулевой системы. Процесс выполнятся аккуратно, проверяются вращение руля и значение люфта.
  • Проверяется ход передних колес. Если он тугой, то винт немного ослабевают.

Работа выполнена успешно, если устранены стуки и люфт в механизме.

Но не каждую поломку можно исправить самостоятельно. Только на СТО выполняется профессиональный ремонт рулевой рейки, включающий ряд этапов:

  • После диагностических процедур рейка устанавливается в тисках для дальнейшей разборки.
  • Детали чистятся от пылевого и грязевого налета.
  • Шлифуются шток и вал распределителя.
  • Рейка собирается после обработки элементов.
  • Механизм проверяется.

Неисправность рулевой рейки включает не только угрозу для водителя, но и финансовые траты. Чтобы редко сталкиваться с необходимостью ремонта по высоким ценам, следуйте следующим советам от мастеров:

  • Зимой после прогрева двигателя некоторое время плавно прокручивайте руль для разогрева масла в гидроусилителе.
  • Регулярно проверяйте защитные пыльники.
  • Не выкручивайте руль свыше 5 секунд, так как это приводит к поломкам не только рейки, но и насоса ГУРа.
  • Старайтесь аккуратно парковаться, так как наезд на бордюры нарушает геометрию механизма.

Кроме этого, старайтесь контролировать работу мастеров автосервиса, которые выполняют операции, связанные с элементами рулевого управления. Если процедура выполняется непрофессионально, специалисты могут плохо затянуть хомут пыльника или занести грязь, тем самым испортив механизм.

Если при наличии неисправностей, вы сразу поедете к проверенным мастерам, то значительно увеличите срок использования вашего авто.

Диагностика рулевой рейки автомобиля на износ

  • Диагностика рулевой рейки автомобиля на износ
  • За что отвечает рулевая рейка
  • Причины поломки и что ломается
  • Признаки неисправности рулевой рейки
  • Видео: Самая частая неисправность рулевой рейки
  • С гидроусилителем
  • С электроусилителем
  • Как определить, что стучит
  • Повреждение диска
  • Признаки неисправности подшипников
  • Как ездит автомобиль при неисправности
  • Как проверить снятую рулевую рейку на исправность
  • Нужно ли проверять новую при покупке
  • Контрактную рулевую рейку
  • Езда с неисправной деталью
  • Можно ли ездить с неисправной рулевой рейкой
  • Что будет, если не ремонтировать
  • Когда нужно менять рулевую рейку

Рулевая рейка является одним из важных узлов управления машиной. Как и в любом механизме, некоторые её детали со временем изнашиваются и ломаются, поэтому важно знать правила диагностики этого устройства и то, как его можно ремонтировать.

  • За что отвечает рулевая рейка
  • Причины поломки и что ломается
  • Признаки неисправности рулевой рейки
    • Видео: Самая частая неисправность рулевой рейки
    • С гидроусилителем
    • С электроусилителем
    • Как определить, что стучит
    • Повреждение диска
    • Признаки неисправности подшипников
    • Как ездит автомобиль при неисправности
  • Как проверить снятую рулевую рейку на исправность
    • Нужно ли проверять новую при покупке
    • Контрактную рулевую рейку
  • Езда с неисправной деталью
    • Можно ли ездить с неисправной рулевой рейкой
    • Что будет, если не ремонтировать
    • Когда нужно менять рулевую рейку

За что отвечает рулевая рейка

Рейка на руле существует для передачи направления поворота с «баранки» на тяги, двигающие колёса. Благодаря этому механизму при повороте руля они одновременно поворачиваются в заданном направлении.

Строение этой системы не сложное. Поворотное устройство двигает вал, который, в свою очередь, вращает шестерню. Она перемещается в правую или левую сторону, двигая рейку, оборудованную зубцами и соединённую с рулевыми тягами. Приводя в движение тяги, перемещают рычаги, находящиеся на колёсах.

Причины поломки и что ломается

Главными причинами поломки связующих реечных узлов можно назвать:

  • износ;
  • неровности и выбоины на дорожном полотне;
  • незначительные аварии (когда произошёл несильный на первый взгляд удар по ТС).

Подобные проблемы приводят к таким неисправностям, как:

  • механическое разрушение или износ зубьев или шестерни;
  • поломка наконечника тяги руля;
  • износ шарового наконечника.

Признаки неисправности рулевой рейки

Есть перечень симптомов, по которым водитель может определить, что его рейка умирает:

  • протекание масла;
  • стук в передней оси;
  • проблемы с поворотом «баранки»;
  • хрустящие посторонние звуки во время движения ТС.

Данные признаки говорят о том, что начались проблемы в:

  • гидро- или электроусилителе;
  • штоке или червяке;
  • опорных втулках;
  • распределительных подшипниках;
  • внутренней стенке корпуса;
  • распределителе.

Видео: Самая частая неисправность рулевой рейки

С гидроусилителем

Рейки, оборудованные гидроусилителем, укомплектованы сальниками. Они отвечают за удержание жидкости, помимо этого, подобные усилители имеют уплотняющие кольца на резине или тефлоне. Со временем эти элементы изнашиваются и дают течь.

Помимо этого, проблемы с ГУР возникают, когда:

  1. Приходит в негодность подшипник распределителя или одна из опорных втулок.
  2. При износе пыльника в механизм попадает влага, она плохо влияет на сальник.
  3. Происходит поломка уплотняющих колец, которые поддерживают герметичность усилителя.
  4. Стирание сальников из-за механического износа.

Если при поворотах «баранка» стала тяжелее двигаться, то надо проверить золотниковый механизм. Он отвечает за то, что распределяет жидкость по системе гидроусилителя. Из-за вращения тефлоновых колец на стенках этого узла образуются борозды, которые со временем дают течь. Для того чтобы исправить это, надо обращаться в СТО для гильзования корпуса.

Также в этом механизме может прийти в негодность крепление на катушке, перекрыв отверстия для рабочей жидкости. Что приводит к износу уплотняющих колец и влияет на лёгкость в управлении рулём. Бороться с этими неисправностями можно, только поменяв пришедшие в негодность детали.

С электроусилителем

Проблемы при вращении «баранки» могут быть связаны с элктроусилителем. Обычно на приборную панель транспортного средства поступает уведомление о поломке ЭУР.

Это может произойти по причине:

  • попадания влаги в механизм;
  • езды по пересечённой местности (резкие удары по рулевой системе);
  • перегорания мотора;
  • некачественного сервиса.

Как правило, ремонт этого узла заключается в замене перегоревших датчиков, без специалистов это сделать довольно сложно.

Как определить, что стучит

Опытные водители считают, что если в авто появились посторонние звуки — значит, сломалась рулевая рейка.

Эти шумы могут быть вызваны разными причинами:

  1. Рейка неправильно отрегулирована. Кроме стука, будут чувствоваться вибрации, идущие по «баранке». Это говорит о том, что нарушено положение штока, разболтался один из секторов механизма или разрушаются элементы ГУР, сдерживающие рабочую жидкость.
  2. Поломка боковой поджимки. Помимо стука, вызывает люфт при вождении, в этой детали может прийти в негодность — контргайка, пружина или вставка фолье. Её следует снять и поставить новую.
  3. Барахлит распределительный подшипник или опорная втулка. Для повреждений этих механизмов характерны тарахтящие звуки, «баранку» становится тяжело повернуть в левую или правую сторону. Проблемы возникают из-за коррозии и езды по неровной дороге.

Повреждение диска

Поломка диска рейки связана с тем, что штоковый поршень бьёт по его корпусу, из-за чего на нём возникают борозды. Это влияет на герметичность камер и управляемость рулём. Особо сильное влияние на этот процесс оказывает езда по неровному дорожному полотну или ухабам грунтовки. Износ диска увеличивается благодаря ударам и вибрациям, которые он получает при сильных перегрузках. Выход в этом случае один — повреждённый диск может быть только заменён, починить его нельзя.

Признаки неисправности подшипников

Узнать о поломке подшипника распределителя поможет характерный хруст в районе рейки руля. Виной этому могут быть либо ржавчина, захватившая распределитель, либо механическая поломка во время ДТП. Развитие этой проблемы — течь рабочей жидкости. «Баранка» теряет плавность при управлении и начинает дёргаться. Если коррозия небольшая, её можно убрать своими руками при помощи напильника, в противном случае узел придётся менять.

Как ездит автомобиль при неисправности

Для того чтобы определить неисправность автомобильной рулевой рейки, надо понимать, как при этом ведёт себя транспорт.

Эти признаки наблюдаются при управлении рулём, автомобилист ощущает:

  • удары в «баранку» при движении;
  • рывки;
  • треск и стук во время движения;
  • неожиданная лёгкость и, наоборот, странная тяжесть при поворотах;
  • пропадает усилие, когда руль расположен в центральном режиме;
  • «баранка» вообще теряет управляемость.

Как проверить снятую рулевую рейку на исправность

После демонтажа рейки первым делом проверяются защитные чехлы. Затем следует скрупулёзно изучить все комплектующие этого механизма.

Там не должно быть следов ржавчины или механических поломок. Особое внимание надо уделить:

  • штуцерным соединениям ГУР;
  • протеканиям по всему корпусу рейки;
  • исправности флажков штопора и шплинтов.

Нужно ли проверять новую при покупке

Для новой рулевой рейки любая проверка — это её установка и поездка на автомобиле. Если при езде появляются признаки, характерные для поломки этого узла, следует его тут же снимать и отдавать продавцу. Закон о защите прав потребителя ещё никто не отменял. Стоит помнить, что у автомобилиста, который приобрёл любой товар в автомагазине, есть 14 дней на то, чтобы его проверить и вернуть.

Контрактную рулевую рейку

Надо понимать, что приобретение контрактного механизма — это всегда риск. К сожалению, понять, сколько на самом деле времени рейка эксплуатировалась, и как следствие — как много ей осталось проработать, сложно. Хотя покупка б/у узла дешевле, чем нового, стоит всё равно предупредить продавца о возврате товара в случае его нерентабельности.

Как именно следует изучить покупку:

  1. Визуальный осмотр. Выемок, царапин, потёков масла или трещин на корпусе механизма быть не должно.
  2. Люфт подшипника вверху рейки должен быть менее 1,4 мм.
  3. Вал механизма руля при движении не должен создавать люфт.
  4. Следует проверить вращение вала колонки руля. Момент кручения должен работать без сбоев, а между зубьями не должно быть широких зазоров.
  5. Проверка гидроусилителя. Для этого надо вращать вал, закрывая отверстия, ведущие к системе ГУР. Если одно из них втягивает в себя воздух, а другое выталкивает — значит, с системой всё нормально.

Проведя подобную проверку, можно считать, что с купленным механизмом всё нормально. Но не стоит забывать — рейка б/у прослужит намного меньше, чем новая.

Езда с неисправной деталью

При поломке этого автомобильного механизма существует простой закон: чем раньше повреждение будет устранено, тем дешевле это обойдётся хозяину ТС. Если при малейшем стуке разобрать узел и почистить его от ржавчины или подтянуть связующие детали, то можно значительно сэкономить на последующем ремонте. Автомобилист должен помнить, что пришедшая в негодность часть механизма с каждым днём эксплуатации будет всё больше ломаться, пока не приведёт к выходу из строя всех частей рейки руля.

Можно ли ездить с неисправной рулевой рейкой

Движение по дорожному полотну с неисправным механизмом — это всегда риск, так как в любой момент узел может сломаться окончательно и полностью отказать. Это выльется в вызов эвакуатора и непредвиденным денежным потерям. Даже если этого не случится, всё равно езда с поломанной рейкой неудобна. Посторонние стуки и шумы при поворотах, люфты и неудобство при работе с «баранкой» раздражают, отвлекая от дороги.

Что будет, если не ремонтировать

Если реечный механизм не чинить и не обращать внимания на перечисленные выше симптомы поломок, то лучшим вариантом развития событий для автолюбителя будет поломка механизма и дорогостоящий ремонт всего узла.

В худшем случае «баранка» откажет прямо на дороге, во время движения, что в 99% приводит к ДТП.

Когда нужно менять рулевую рейку

Для безопасного и комфортного управления машиной чинить или менять этот механизм следует сразу же при первых намёках на неисправность. Конечно, не обязательно покупать весь узел, стоит его внимательно проверить, возможно, заменить необходимо лишь один вышедший из строя элемент, но ездить с неисправной рулевой — точно не стоит.

Провести диагностику этой части механизма не сложно, так как она напрямую связана с нормальным управлением автомобиля. Главное — внимательно прислушиваться к личному транспорту и знать, когда он работает нормально и каким образом ведёт себя при неисправностях.

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Pinterest, Yandex Zen, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

Признаки неисправности рулевой рейки

Рулевая рейка, это важнейший для управления автомобилем, механизм. Предназначение его, достаточно простое. Рейка превращает движение руля, которое осуществляет водитель, в горизонтальные движения колес, благодаря которым, собственно и выполняются повороты автомобиля.

В этой статье мы рассмотрим основные разновидности рулевых реек, их достоинства и недостатки, а так же признаки неисправности рулевой рейки. Что касается последнего пункта, то нужно отметить высокую опасность появления неисправностей и сбоев в работе рулевого управления и рулевой рейки в частности. Когда машина не слушает руля, да еще на высокой скорости, это без преувеличения смертельно опасная ситуация.

Виды рулевых реек

В принципе на сегодняшний день используется три разновидности рулевых реек:

  • механическая;
  • гидравлическая;
  • электрическая;

Простейшая рулевая рейка через передачу червячного типа сообщает движение рулевым тягам. Руль приходится крутить активно и управляемость такой системы не очень высокая. За то надежность простейшей передачи остается непревзойденной и в наши дни. Основным недостатком и даже опасностью механической рейки следует считать ситуации, когда машина на скорости влетает колесом в яму. В ряде случаев, руль просто вырывает из рук. Что, конечно же, очень нехорошо.

Для улучшения управляемости рулевой рейки механического типа применяют переменные передаточные числа. По центру шаг зубьев рулевой рейки больше, что позволяет нагружать руль и обеспечить приемлемую остроту управления на высоких скоростях. Ну а ближе к краям зубья расположены чаще, благодаря чему руль при управлении на паркинге или медленных разворотах, более легкий.

На смену механической рулевой рейке пришел гидроусилитель руля (ГУР). Здесь уже усилие водителя по управлению машиной является скорее направляющим, а подхватывает его именно ГУР. Система эта, безусловно, гораздо более сложная, а значит более подвержена неисправностям, но и управляемость, которую она обеспечивает не идет ни в какое сравнение с управляемостью механической рулевой рейки. В ГУР устранена ситуация, когда серьезный ухаб на дороге выбивал руль из рук водителя. Но и чувствовать дорогу, так четко как на механике с гидроусилителем руля, не получается. Кроме того, ГУР работает от двигателя, а значит, отнимает часть его мощности. В целом же, гидравлический усилитель руля на сегодня наиболее распространенное решение для автомобилей.

Рулевая рейка с гидроусилителем руля

Тем не менее, постепенно гидроусилители выдавливает с автомобильного рынка ЭУР – электрический усилитель руля. Суть такой рейки сходна с гидравлической, только вместо гидроусилителя используется электродвигатель. Это и мотор разгружает и конструкцию самой рейки упрощает. Существует три разновидности электрических усилителей руля. Они различаются, прежде всего, расположением электромотора. Он либо встроен в рулевую колонку, либо расположен на валу руля, либо же интегрируется в саму рейку. Мотор в рулевой колонке это дешево, но опасно. Если по каким-то причинам двигатель отказывает, вы остаетесь без рулевого управления вообще. Когда же электродвигатель является частью рулевой рейки, надежность такой системы возрастает многократно.

Рулевая рейка с электроусилителем руля: 1 — руль, 2— рулевая колонка, 3— карданный вал, 4— электродвигатель, 5— механизм руля, 6— блок управления, 7— датчик крутящего момента

Неисправности рулевой рейки

Поскольку все три разновидности рулевых реек, конструктивно различаются весьма ощутимо, то и неисправности у каждой из них, будут своеобразные. Так например, в ГУР могут подтекать сальники, а в электрических усилителях, неисправности могут заключаться в перебоях с питанием, плохом контакте и других проблемах с электрикой. Что же касается механики, то она ломается очень редко, если конечно не убивать ее сознательно. О замене наконечников и других изнашиваемых элементов, речь сейчас не идет. Так как, это скорее сервис, чем собственно ремонт.

Не смотря на все различия в конструкции признаки неисправности рулевой рейки, в общем-то, весьма схожи. Это в первую очередь:

  • стуки и иные посторонние звуки при рулении;
  • рывки и закусы при движении руля;
  • провалы или наоборот затруднения при вращении руля;
  • пропадание усилия в центральном положении руля;
  • сложности с возвращением руля в центральное положение после поворотов и иных маневров автомобиля;
  • общее снижение управляемости;
  • биение в руль;
  • появление жидкости из гидроусилителя в пыльниках рулевых тяг;

При появлении подобных признаков или каких-то других жалоб на неисправность рулевого управления, нужно сразу же показать автомобиль опытному специалисту. Собственно ремонт рулевой рейки, как правило, производится в автомастерской, ну или с привлечением опытного автомеханика. Самостоятельно в рулевую систему, лучше не соваться.

Так же следует помнить, что сразу же после любого ремонта рулевой рейки или иного элемента рулевого управления, необходимо произвести развал – схождение колес. Это, фактически аксиома. Так же не забывайте вовремя менять жидкость в гидроусилителе, и пользуйтесь только тем маслом, которое указывается производителем автомобиля. Ведь ГУР рассчитан именно на рабочие параметры этой конкретной жидкости.

Читайте также: Хруст при повороте руля на месте или в движении.

0 0 голоса
Рейтинг статьи
Ссылка на основную публикацию
ВсеИнструменты
Adblock
detector
