Как правильно сделать чистку дроссельной заслонки ВАЗ 2114

Как правильно сделать чистку дроссельной заслонки ВАЗ 2114

В процессе эксплуатации много узлов и механизмов автомобиля засоряются и периодически их нужно очищать от остатков масла и грязи. Если этого не делать, то работа двигателя или других систем ухудшается, что в дальнейшем может привести к негативным последствиям. Дроссельная заслонка считается одной из самых быстрозагрязняющихся деталей, так как она находится в прямом контакте с продуктами сгорания. Чистка её на ВАЗ 2114 потребует некоторых умений, о чём мы расскажем ниже.

Что такое дроссельная заслонка и где она находится в ВАЗ 2114

Эта деталь является частью впускной системы и отвечает за подачу воздуха в цилиндр, где и проходит процесс сгорания топлива. Если дроссельная заслонка работает правильно, то в цилиндр попадает оптимальное количество воздуха. Это обеспечивает нормальную работу двигателя и достаточную мощность силового агрегата.

Место положения дроссельной заслонки

В модели ВАЗ 2114 дроссельный узел находится между воздушным фильтром и впускным коллектором. Сама заслонка располагается внутри узла и для её очистки нам понадобится сначала снять сам механизм и потом провести его разборку. Эту работу можно выполнить без привлечения механиков автосервиса, нужно только подготовить необходимый инструмент, материалы и выбрать свободное время.

Схема дроссельного узла с описанием

  1. патрубок подвода охлаждающей жидкости;
  2. трубка системы вентиляции;
  3. патрубок отвода охлаждающей жидкости;
  4. датчик положения заслонки;
  5. РХХ;
  6. патрубок системы улавливания паров;
  7. дроссельная заслонка.

Важно: Автомеханики советуют проводить чистку и регулировку дроссельной заслонки один раз на 55-60 тысяч километров.

Когда необходима чистка

Кроме пробега, есть ещё дополнительные признаки, которые укажут на необходимость чистки или замены дроссельной заслонки:

  1. Уменьшение оборотов от высоких к низким при отпускании педали газа происходит рывками. Обороты могут сразу упасть на 300-400.
  2. Зимой двигатель плохо запускается, а в закрытом пространстве чувствуется запах бензина.
  3. Во время запуска не все цилиндры сразу включаются в работу, появляется эффект «троения». Во время движения автомобиля ощущаются небольшие подёргивания, особенно при наборе скорости.

Загрязнение заслонки происходит из-за попадания на неё остатков продуктов сгорания – масел, топлива, сажи. Вследствие этого происходит процесс коксования, который приводит к заклиниванию деталей и потере плавности движения. Из-за сужения зазора также уменьшается количество воздуха, который попадает в цилиндр. Это, в свою очередь, приводит к потере мощности двигателя.

Совет: Кроме чистки самой заслонки, будет полезно проверить работу датчиков расхода воздуха, холостого хода и поднятия дросселя.

Пошаговая инструкция

Весь ремонт разделяют на два этапа – разборка и чистка. Время чистки зависит от степени загрязнения заслонки и общего износа двигателя. Здесь не нужно применять большую физическую силу, каждый этап можно сделать в одиночку без сторонней помощи.

Что понадобится для промывки

Ремонт нужно проводить после того, как двигатель остынет. Для снятия дроссельного узла понадобится две отвёртки, а также торцовый ключ на 13. Эти инструменты есть практически у каждого автолюбителя. Для работы с самой заслонкой подойдёт любое чистящее средство, главное, чтобы оно хорошо удаляло масло и сажу. Для лучшей чистки рекомендуем использовать ватные палочки, они помогут добраться до самых труднодоступных мест.

Ватные палочки помогут лучше очистить заслонку от грязи

При разборке механизма может оказаться, что некоторые расходники уже непригодны для дальнейшего использования. Поэтому лучше заранее приобрести прокладку дроссельной заслонки или уплотнительное кольцо ресивера, в зависимости от объёма двигателя.

Снятие дроссельного узла и его очищение

Выполнять снятие дроссельного узла нужно в следующей последовательности:

  1. Открыв капот, снимаем пластмассовую крышку, которая покрывает двигатель сверху.
  2. Снимаем резиновый вентилирующий шланг. При наличии большого количества грязи убираем её обычной тряпкой.

Снимаем вентилирующий шланг с помощью отвертки
Перед выемкой самого механизма нам потребуется снять давление с системы охлаждения. Для этого снимаем шланги с незамерзающей жидкостью, предварительно отжав несколько хомутов.

Снимаем шланги с незамерзающей жидкостью, предварительно отжав хомуты

  • Для защиты отверстий от попадания пыли на время ремонта их лучше сразу прикрыть небольшими заглушками.
  • Чтобы получить доступ к самой заслонке, потребуется убрать ещё один шланг, который вентилирует топливный бак.
  • Теперь можно вынимать заслонку, предварительно открутив два болта крепления и отсоединив тросик, что связывает деталь с педалью акселератора.

    Вынимаем заслонку, предварительно открутив два болта

    Для дальнейшей работы нужно определиться, какой метод очистки вы будете использовать. При небольшом загрязнении выбирайте более простой и быстрый – поверхностный. Если же механизм покрыт большим слоем грязи, и некоторые элементы закоксовались, то здесь подойдёт полная чистка. Поверхностная очистка не требует дальнейшей разборки механизма. Достаточно тряпкой и ватными палочками убрать масляный налёт с внутренних и внешних поверхностей. Из чистящих средств рекомендуем использовать бензин или растворитель.

    Совет: Регулируйте заслонку в процессе чистки, чтобы полностью убрать грязь с внутренней поверхности механизма.

    При полной промывке нам потребуется замена прокладки или уплотнительного кольца. Для разборки инструмента возьмите небольшую отвёртку и ключ на 13, чтобы открутить ещё два болта. После очистки механики рекомендуют продуть все отверстия струёй сжатого воздуха – это удалит лишнюю влагу и мелкие частицы пыли.

    Как выглядит дроссельная заслонка до и после очистки

    Во время разборки дроссельного узла рекомендуем особе внимание уделить датчику холостого хода. От правильности его работы зависит эффективность использования топлива и плавность движения автомобиля. Для его очистки лучше использовать средство WD 40 и тонкие ватные палочки. Убираем грязь с корпуса и хорошо прочищаем контакты устройства.

    Как почистить и промыть (видео)

    Нюансы чистки электронной дроссельной заслонки

    На автомобилях ВАЗ 2114 последних годов выпуска устанавливалась электронная дроссельная заслонка. Почистить или промыть её можно так же, как и упомянуто выше. При этом стоит помнить, что перед снятием нужно обязательно отключить клеммы аккумулятора и отсоединить разъём электронного управления дроссельной заслонкой.

    Если ваш двигатель начал работать со сбоями, глохнет на холостом ходу и резко сбрасывает обороты, то, скорее всего, причина в загрязнении дроссельной заслонки. Проводя её периодическую чистку, вы оптимизируете работу автомобиля и сделаете его ход более плавным. Такой ремонт не требует больших финансовых затрат и может быть выполнен в одиночку без привлечения работников СТО.

    Клапан вентиляции картерных газов

    Принцип работы системы вентиляции картерных газов

    Система вентиляции картерных газов, является неотъемлемой частью двигателя внутреннего сгорания. Работа системы незаметна, но ее исправность очень важная составляющая правильной и качественной работы двигателя.

    Для чего необходима такая система? Система рециркуляции позволяет дожигать в камере сгорания примеси моторного масла и вредные вещества, которые в противном случае попали бы в атмосферу. То есть, это одно из решений по снижению вредных выбросов в атмосферу

    Принцип работы клапана вентиляции картерных газов двигателя (КВКР)

    Принципиальная схема работы клапана вентиляции картерных газов не имеет особых отличий вне зависимости от конструкции и особенностей двигателя. Главная задача клапана обеспечить регулировку давления поступающих во впускной коллектор картерных газов. При незначительном разряжении клапан открыт. При значительном разряжении во впускном канале клапан закрывается.

    Схема работы системы вентиляции картерных газов

    Источник фото: 4vezde.com/index.php/11-sistema-snizheniya-toksichnosti-og/19-sistema-ventilyatsii-kartera-pcv

    На более современных двигателях применяются усовершенствованные системы, оснащенные дополнительными датчиками и блоками. Они позволяют еще больше оптимизировать работу системы рециркуляции картерных газов.

    Признаки неисправности системы и клапана вентиляции картерных газов

    Система рециркуляции картерных газов, позволила значительно снизить вредные выбросы. При этом она довольно проста в эксплуатации, практически не требует вмешательства при ремонте двигателя. Однако как и любая система она тоже не идеальна.

    Дело в том, что неисправность системы не столь наглядна, как поломка любого другого агрегата двигателя. Но когда система выходит из строя, это может обернуться для автовладельца довольно большими финансовыми потерями. Поломка такой системы не ярко выражена, автовладелец уже замечет непосредственно последствия ее отказа. Признаками поломки обычно являются:

    — запотевания шлангов системы

    — повышенный расход масла

    — течь прокладки клапанной крышки

    Наличие масла в патрубках воздушного фильтра. Избыточное давление газов внутри двигателя. И уж совсем, критичный случай это выдавливание сальников коленвала. Согласитесь, бесшумный помощник может обернуться большими проблемами.

    Как проверить клапан вентиляции картерных газов

    Как и с любым агрегатом автомобиля, необходимо проводить периодический осмотр и устранять неисправность. Дело в том, что клапан рециркуляции работает в довольно грязной среде. Обязательна, необходима его очистка. При малейшем подозрении на его неисправность нужно проверить его работоспособность. В случае если установлен клапан с дополнительными электронными системами, самодиагностика автомобиля может показать ошибку. В более упрощенных версиях необходим навык диагностики.

    1. Подсоедините шланг вентиляции к клапану.

    2. Запустите двигатель и дайте ему поработать на холостом ходу.

    3. Коснитесь пальцем входного отверстия клапана и убедитесь в наличии вакуума.

    В этот момент произойдёт перемещение штока клапана.

    4. Если во впускном отверстии клапана разрежение не создаётся, то очистите или замените клапан.

    Ремонт системы вентиляции картерных газов

    Текст, пункты, картинки, вставки

    В случае если система отличается своей простотой, то в большинстве случаев необходимо ее очистить, либо заменить изношенные детали (резинки, уплотнители).

    Но не стоит забывать система рециркуляции картерных газов состоит не только из клапана а также, маслоотделителя, патрубков и датчиков. Проводить инспекцию и очистку необходимо всей системы в целом.

    1 — вытяжной шланг; 2 — шланг отвода газов; 3 — дроссельный патрубок; 4 -указатель уровня масла; 5 — крышка маслоотделителя; 6 — датчик давления масла; 7 — прокладка; 8 — маслоотделитель.

    Замена КВКГ (клапана вентиляции картерных газов)

    В особо сложных случаях, когда система отказала полностью забита, необходимо клапан заменить. Особенно это касается систем рециркуляции оснащенных сложными электрическими системами.

    Отказывает в основном электронная часть, которая ремонту не подлежит.

    Стоимость клапана вентиляции картерных газов (КВКГ)

    Простые системы с обычными пневматическими клапанами стоят относительно недорого, однако есть нюансы. Некоторые производители устанавливают так называемые интегрированные клапана в клапанную крышку двигателя. И стоимость замены клапана включает в себя стоимость клапанной крышки.

    Цены начинаются от 20.000 рублей. В случае с электронными клапанами цены могут варьироваться от 3.500 рублей за неоригинальную деталь до 25.000-30.000 руб за оригинальный клапан. Причем вне зависимости, от производителя срок службы такой системы без вмешательства около 70 000-100 000 км.

    Как правильно ухаживать за системой вентиляции картерных газов: профилактика проблем с КВКГ

    Увеличить срок службы можно, для этого необходимо следовать нескольким правилам.

    1. Использовать исключительно качественное моторное масло, оптимально подходящее к двигателю автомобиля. Например, подобрать лучшее масло для именно вашего автомобиля можно здесь.

    2. Производить замену масла вовремя. Также рекомендуется применять промывку масляных систем. Идеальнее всего очищает клапан вентиляции картерных газов Средство для промывки двигателя Профи Pro-Line Motorspulung

    3. Проводить периодически осмотр системы на наличие потеков и запотеваний. Двигатель автомобиля на протяжении всего периода эксплуатации должен быть чистым и не иметь, потеков технических жидкостей особенно моторного масла. Пристальное внимание следует уделять местам установки прокладок, сальников и мест стыков крышек. Упростить задачу по выявлению потеков и запотеваний позволяет чистое подкапотное пространство. Облегчить процедуру очистки позволяет Спрей-очиститель двигателя Motorraum-Reiniger.

    4. В случае обнаружения недостатков, их необходимо устранить. Помним, что потеки и запотевания являются следствием некорректной работы системы вентиляции. Необходимо разобраться в причинах, и произвести ремонт системы. Кроме того после устранения проблемы необходимо заменить прокладки в местах запотевания.

    5. При проведении ТО автомобиля проводить очистку системы от загрязнений каждые 30.000 км. Залогом правильной и безотказной работы системы, является периодическое ее диагностика и обслуживание. Необходимо проводить инспекцию, шлангов на наличие в них загрязнений, устранить загрязнения позволяет Быстрый очиститель Schnell-Reiniger.

    Клапан также подлежит инспекции и очистке. Кроме того очистка дроссельной заслонки позволяет значительно снизить риск отказа системы рециркуляции. Очистку дроссельной заслонки можно провести Очиститель дроссельных заслонок Pro-Line Drosselklappen-Reiniger. Применяя очиститель, решается две задачи очистка дроссельной заслонки и попутно очистка системы вентиляции картерных газов.

    Вышеприведённые пять пунктов, плюс качественное, оптимально подобранное моторное масло, значительно продлевают срок эксплуатации системы рециркуляции и двигателя автомобиля.

    Система рециркуляции картерных газов не преследует только одну цель «борьба за экологичность». Система является неотъемлемой частью подготовки топливовоздушной смеси, она позволяет также поднять экономичность двигателя. Те, кто просто исключают систему из работы, в дальнейшем сталкиваются с дополнительными проблемами, не стоит пренебрегать полезной системой рециркуляции картерных газов. А правильный уход за системой вентиляции картерных газов позволит ей служить сотни тысяч километров.

    Замена датчика положения дроссельной заслонки на ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

    Добро пожаловать!
    Датчик положения дроссельной заслонки – он передаёт показания контроллеру (ЭБУ) про то, в каком положении дроссельная заслонка в настоящий момент находится, при нажатии на газ заслонка открывается на больший угол (Соответственно и увеличить подачу топлива нужно) в связи с чем, контроллер это считывает (Ему датчик показания передаёт) и увеличивает подачу топлива в цилиндры, благодаря чему двигатель работает нормально и без перебойно, в отличие от того, если датчик из строя выйдет (Там с работой движка начнутся серьёзные проблемы, одна из них, это то что он ехать толком не будет и вторая, автомобиль дёргаться при разгоне будет).

    Примечание!
    Чтобы заменить датчик положения дросселя(Сокращённо ДПДЗ), запастись: Отвёрткой надо, а так же спец. прибором которым можно сопротивление проверить (Ом) и Вольтаж (Вольт), таким прибором может выступать мульти-метр или Омметр с Вольтметром отдельно, кроме этого ещё провода понадобятся с оголёнными концами (Или чтобы на концах крокодильчики были) и всё по сути, последние приборы и провода нужны лишь для того, чтобы проверить ДПДЗ на исправность, если Вам это не нужно, то можете даже и не покупать ничего такого, а сразу датчик и ещё отвёртку чтобы снять его можно было!

    Краткое содержание:

    Где находится датчик положения дроссельной заслонки?
    Его очень легко найти, достаточно просто капот открыть и разыскать дроссельный узел, когда он будет найдет, в боковой части на нём поищите два датчика, один чуть ниже установлен будет, а другой чуть выше и вот тот который выше (Указан красной стрелкой на фото ниже) расположен и будет являться ДПДЗ, но это ещё не всё, под датчиком располагается поролоновое кольцо (см. маленькое фото), оно обязательно должно быть заменено на новое и поэтому когда в автомагазин придёте, его купить не забудьте, если он в комплекте с ДПДЗ у Вас не шёл.

    Когда нужно менять датчик положения дроссельной заслонки?
    В начале поговорим о симптомах, они таковы: Повышается расход топлива у автомобиля, Холостой Ход (ХХ) начинает работать не пойми как (Как правило он повышается или просто плавает и машина работает не устойчиво на нём), а так же могут появится рывки при разгоне, машина при езде глохнуть периодически может и конечно же «СHEСK ЕNGINЕ» возможно загорится у Вас (Но это и не произойти вовсе может).

    С симптомами разобрались, но сразу говорим они присущи не только этому датчику а и к ДПКВ могут быть тоже отнесены (Там они идентичны), поэтому если они у Вашего автомобиля появились, идти и покупать сразу новый ДПДЗ просто глупо, потому что движок как работал не устойчиво так и дальше он может точно так же работать, в этом случае датчик проверяется на исправность (Легче всего, чтобы не заморачиваться, проверить датчик заменив его на идентичный, а идентичный можно снять с той же самой инжекторной десятки друга к примеру, ну или с продавцом договорится, установить датчик, посмотреть изменится ли работа движка и если измениться то купить его), если у Вас такого шанса нет (Найти идентичный датчик) то спец. прибор будет нужен, на словах объяснять проверку датчика при помощи мульти-метра мы не видим смысла, потому что это долго, лучше просмотрите подробный видео-ролик который размещён по ниже, в нём как раз показана вся проверка, если что то будет непонятно, то задавайте свои вопросы воспользовавшись формой комментариев в низу и мы Вам как сможем, так и ответим сразу.

    Как заменить датчик положения дроссельной заслонки на ВАЗ 2110-ВАЗ 2112?

    Снятие:
    1. Сперва просто отожмите фиксатор который колодку проводов удерживает и отсоедините после чего колодку (см. фото 1), вставьте ключ в замок зажигания и поверните его до того момента когда все приборы загорятся, следом включите прибор, а именно функцию Вольтметра и от прибора щуп минус (Он как правило идёт черный) киньте на массу (Массой может выступать кузов или двигатель автомобиля), а щуп плюс подсоедините к выводу А колодки проводов (Все выводы на колодке обозначены, внимательней смотрите) и прибор должен будет выдать показания приблизительно 5 Вольт, но не в коем случае не меньше, если всё так и есть, то с проводкой всё в порядке и виноват скорее всего сам датчик, если же напряжение меньше, то либо контроллер неисправен, либо с проводкой проблемы, после проделанной операции, выключить зажигание не забудьте и когда проводка будет проверена, можете приступать к замене датчика на новый, для чего отверните два винта которые его крепят к корпусу дроссельного узла и после этого снимите датчик, ещё под ним будет расположено поролоновое кольцо которое обязательно подлежит замене.

    Примечание!
    Если соберётесь менять датчик, не забудьте клемму минус скинуть с аккумулятора скинуть, как это сделать читайте в статье: «Замена аккумулятора на Вазовских автомобилях», пункт 1!

    Установка:
    Устанавливается датчик в обратном порядке снятию, при установке его выводы должны быть направлены в сторону моторного щита, чтобы убедиться что датчик будет установлен верно, прислоните его к дроссельному узлу и сделайте так, чтобы отверстия под винты в датчике, совпали с резьбовыми отверстия в корпусе и после чего полностью откройте дроссельную заслонку при помощи сектора (Или педали газа, пусть помощник аккуратно и потихоньку нажмёт на неё до упора), если всё будет нормально, то дроссельная заслонка полностью откроется и можете заворачивать после чего винты крепления датчика до упора.

    Дополнительный видео-ролик:
    Наглядно посмотрите процесс замены ДПДЗ в видео-ролике ниже:

    Симптомы неисправности датчика дроссельной заслонки и его проверка

    Работой двигателя современного авто полностью управляет электроника. Контроллер собирает показания нескольких датчиков, готовит смесь топлива с воздухом и подает в цилиндры в нужном количестве. Поломка любого из этих измерителей влечет проблемы с мотором: сбои, повышенный расход горючего и потерю мощности. В данной публикации предлагается рассмотреть признаки неисправности датчика положения дроссельной заслонки (сокращенно – ДПДЗ), поскольку он чаще остальных выходит из строя, заставляя автолюбителей нервничать и искать неполадки в силовом агрегате.

    Расположение и принцип действия измерителя

    Датчик устанавливается на блоке дроссельной заслонки и механически соединяется с ее осью. Благодаря этому прибор способен решать 3 задачи:

    • сообщать контроллеру, на какой угол открыт дроссель в данный момент;
    • сигнализировать о полном закрытии подачи воздуха (водитель отпустил педаль акселератора);
    • отслеживать скорость открытия заслонки.

    На основании этой информации электронный блок управления силовым агрегатом (ЭБУ) принимает решение об увеличении или уменьшении топливоподачи и впрыске горючего для интенсивного разгона при резком нажатии на педаль газа.

    Справка. На автомобили ставятся ДПДЗ двух типов: резистивные и бесконтактные. Первые дешевле и потому встречаются на всех бюджетных машинах. Вторые надежнее и дороже, устанавливаются на авто средней и высокой ценовой категории.

    Алгоритм работы резистивного датчика следующий:

    1. На холостом ходу заслонка закрыта и воздух идет в мотор по отдельному каналу. Напряжение на выходе прибора не превышает 0,5 вольт, контроллер подает горючее для поддержания холостых оборотов двигателя.
    2. Когда водитель нажимает педаль газа, ползунок датчика перемещается по пленке с резистивным напылением. Сопротивление электрической цепи, куда последовательно включен прибор, уменьшается.
    3. ЭБУ «видит» рост напряжения в цепи измерителя, делает расчет, готовит топливовоздушную смесь в требуемом количестве и подает ее в цилиндры. Максимальный вольтаж при полностью открытом дросселе составляет около 4,5 В.
    4. Когда шофер резко давит педаль акселератора, контроллер отмечает аналогичный скачок напряжения и выдает порцию обогащенной смеси для динамичного разгона.

    Примечание. Значения рабочего напряжения указаны для распространенного российского авто – ВАЗ 2110.

    Бесконтактный датчик положения дросселя функционирует идентично. Разница заключается в способе воздействия на электрическую цепь. Резистивный прибор меняет сопротивление при помощи ползунка, движущегося по пленке, а бесконтактный – за счет магнитно-резистивного эффекта. Благодаря такому принципу действия ДПДЗ служит значительно дольше и не создает проблем хозяину машины.

    Симптоматика неисправности датчика

    В главном блоке управления заложена программа: если один из важных измерителей прекращает работу, топливовоздушная смесь готовится и подается по усредненным показателям, а на приборной панели включается предупреждающее табло Check Engine. Аварийный режим работы с повышенным расходом горючего служит явным признаком поломки какого-либо датчика.

    Коварство ДПДЗ заключается в том, что он не ломается в привычном понимании. Когда резистивная пленка начинает истираться, сопротивление устройства меняется непредсказуемо. Контроллер то «видит» в цепи работоспособный датчик, то отмечает некорректные скачки напряжения и пытается перейти в аварийный режим. Отсюда определяется главный признак неисправности дроссельной заслонки – периодически мигающее табло Check Engine.

    Неполадка сопровождается изменением поведения двигателя, а точнее:

    • «трясучка» и самопроизвольные остановки мотора, работающего на холостом ходу;
    • разгонная динамика отсутствует, после нажатия педали газа наблюдаются рывки и провалы;
    • повышенные холостые обороты силового агрегата (1500–2500 об/мин);
    • машина «не тянет» вследствие потери мощности;
    • рывки ощущаются и в процессе езды;
    • расход горючего повышается на 10–25%.

    Перечисленные признаки могут быть вызваны добрым десятком причин, начиная от неисправностей системы зажигания и заканчивая износом деталей двигателя. Вот почему важно отсеять неполадки, лежащие на поверхности, в том числе некорректную работу датчика положения дросселя.

    Как проверить ДПДЗ?

    Чтобы подтвердить или опровергнуть симптомы неисправности измерителя, потребуется мультиметр либо другой прибор с функцией вольтметра. В комплекте должны быть заостренные щупы, иначе придется зачищать провода, подключенные датчику. Снимать изоляцию с проводников крайне нежелательно, так что при отсутствии острых контактов сделайте их самостоятельно – в будущем пригодятся.

    Диагностика датчика производится путем замера напряжения между выходным проводом и массой машины. Алгоритм выполнения операции следующий:

    1. При отключенном зажигании снимите разъем ДПДЗ и по схеме определите, какая из трех жил является выходной. В автомобилях ВАЗ нужный проводник подсоединен к верхнему контакту колодки.
    2. Поставьте разъем на место и снаружи проколите найденный провод заостренным щупом. Второй зажим присоедините к «минусовой» клемме аккумуляторной батареи.
    3. Выставьте мультиметр на измерение вольтажа и включите зажигание. Зафиксируйте показания.
    4. Откройте дроссель до упора и снимите второй показатель напряжения.
    5. Плавно поворачивайте заслонку, наблюдая за ростом вольтажа. Значения должны меняться постепенно, без скачков и падений до нуля.

    Совет. Если схемы нет в наличии, отыщите требуемый провод методом исключения. Первый контакт – это питание измерителя, второй – «минус», третий – выход импульса. При включенном зажигании несложно отыскать жилу с постоянным напряжением питания 5 вольт (для ВАЗ) и «массу».

    Теперь проанализируйте данные. Напряжение при закрытом дросселе не должно превышать 0,5–0,7 В (зависит от марки машины). Когда возникает превышение указанного порога, контроллер «видит» приоткрытую заслонку, подает больше топлива и обороты растут, хотя по факту дроссель закрыт. Сопоставьте вывод с симптомами неисправности.

    Отклонения при полностью открытой воздушной заслонке и резкие скачки вольтажа дают идентичный эффект. ЭБУ не понимает, что датчик банально врет, и снабжает мотор горючим в соответствии с его показаниями. Отсюда возникают все неприятные моменты – нестабильность, провалы, рывки. Когда контакт на ползунке пропадает окончательно, контроллер переходит в аварийный режим, включается табло и увеличивается расход бензина.

    Итак, признаком поломки является отклонение от верхнего и нижнего порога напряжения и неадекватные скачки при плавном открытии дросселя. Чтобы убедиться в неисправности окончательно, можете отсоединить разъем датчика и проверить его сопротивление в разных положениях дроссельной заслонки.

    Заменить нерабочий прибор довольно просто. Выполните такие действия:

    1. Снимите «минусовую» клемму аккумуляторной батареи.
    2. Отключите разъем ДПДЗ.
    3. Открутите датчик и поставьте на его место новый.
    4. Подключите провода в обратном порядке.

    Для крепления измерителя обычно используется 1–2 винта либо пластмассовые защелки. После установки заведите мотор и убедитесь в том, что проблема решена.

    Дроссельная заслонка — регулировка привода

    Примечание. Регулировка привода дроссельной заслонки показана на двигателе ВАЗ 21124 (1,6i). Особенности выполнения регулировки привода дроссельной заслонки на двигателе ВАЗ 2112 (1,5i) указаны в тексте.

    Рекомендация. Отрегулировать привод дроссельной заслонки необходимо после замены троса привода, после снятия и установки дроссельного узла, а также после выполнения работ, связанных с демонтажом впускного модуля. Регулировка привода дроссельной заслонки может потребоваться, если двигатель автомобиля может не развивать максимальную мощность из-за неполного открытия дроссельной заслонки.

    Для выполнения работы по регулировки потребуется помощник.

    Последовательность выполнения регулировки

    1. Подготавливаем автомобиль к выполнению работы (см. п. 2а «Подготовка автомобиля к ТО и ремонту»).

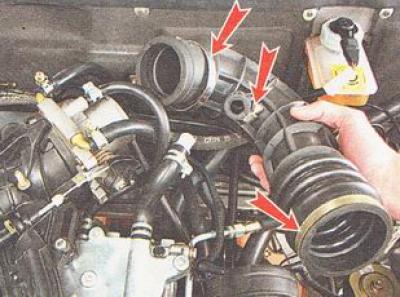

    3. Ослабив затяжку трех хомутов, снимаем шланг подвода воздуха к дроссельной заслонке.

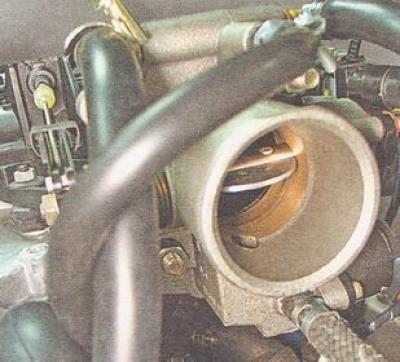

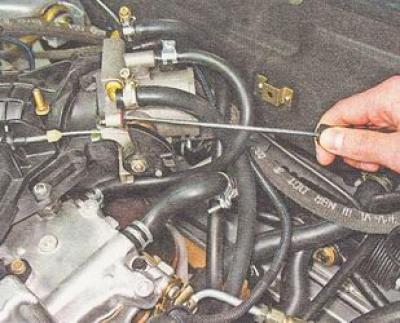

    4. Контролируем положение дроссельной заслонки: при нажатой педали «газа» (до упора в пол) заслонка должна быть полностью открыта,…

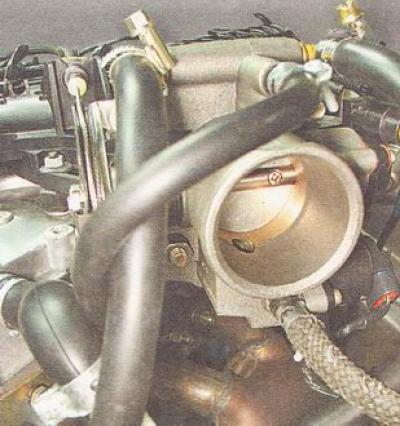

    . а при отпущенной педали «газа» — полностью закрыта.

    5. Положение закрытой дроссельной заслонки регулируем упорным винтом, вращая его шлицевой отверткой с тонким лезвием. Дроссельная заслонка должна закрываться полностью, без заедания.

    Положение открытой дроссельной заслонки регулируем изменением натяжения троса ее привода.

    Предупреждение. При выполнении регулировки открытой дроссельной заслонки не перетяните трос, так как, при этом возможно повреждение элементов привода.

    6. На инжекторном двигателе ВАЗ 2112 (1,5i):

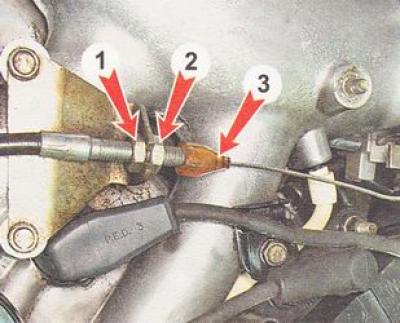

    Двумя ключами на 13 мм, вращая регулировочные гайки (1 и 2), регулируем натяжение троса (на участке между сектором привода дроссельной заслонки и торцом оболочки допускается небольшое провисание троса).

    На инжекторном двигателе ВАЗ 21124 (l,6i):

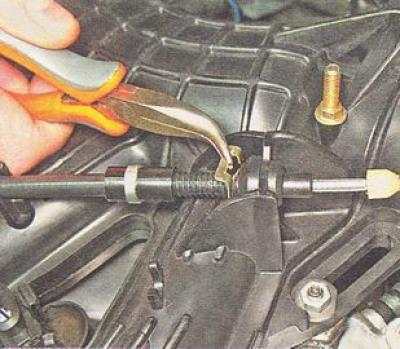

    а) Плоскогубцами снимаем стопорную пластину оболочки троса.

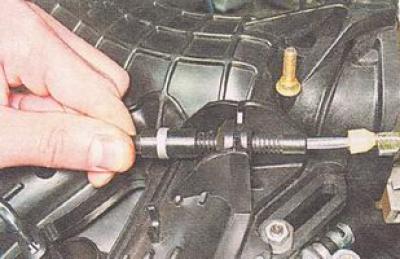

    б) Перемещая оболочку троса в резиновом держателе, регулируем натяжение троса (на участке между сектором привода дроссельной заслонки и торцом оболочки допускается небольшое провисание троса).

    в) Устанавливаем стопорную пластину на место.

    7. Проверяем работу привода дроссельной заслонки. При необходимости повторяем регулировку.

    8. Устанавливаем на автомобиль все снятые детали в последовательности, обратной снятию.

    подогрев дросельной заслонки

    кто нибудь отключал подогрев? чтобы холодный воздух поступал и лучше ехала? а то ходят слухи что якобы будет перегреватся регулятор холостого хода. если отключить подогрев?

    Комментарии 91

    подогрев давно отключен, зимой дроссель не залипает все ок

    На лето снимаю на зиму одеваю.разницы НиКаКой…

    «Будет перегреваться, если отключить подогрев» — это, что то новенькое))))

    2 года обогрев отключен, зимой в -30 проблем не было

    езжу без подогрева ни какой разницы

    5 лет езжу без подогрева, всё отлично и зимой и летом

    Эфекта ноль, зимой в -35 обмерзал)))

    А регулятору пофиг))) перегреватся не будет на оборот остынет)

    На участке дроссельной заслонки происходит перепад давления с большего на меньшее, и в холодное время года происходит обмерзание или снегообразования. А холодный впрыск на самом деле дает эффект))) горячий воздух при впрыске в ДВС не имеет ботьше энергитического расширения (уже нагрет и больше не расширяется.) а холодный воздух при нагреве еще хоть не много расширится и соответственно создаст более насыщенную газово душную смесь) Советую поставить краник летом прикрывать, зимой приокрывать) удачи)))

    Давно отключил в связи с переходом на Гранта-термос. Замечаний никаких, зимой тоже нормально всё было. Прихода тоже никакого, что ожидаемо)

    ага и интеркуллер еще поставь)))) все инженеры дураки, а мы самые умные!

    Если с завода есть, значит нужен

    Всегда на лето так делаю. Зимой одеваю подогрев. Летом действительно результат лучше)

    Год так катаюсь, ничего не перегрелось…

    Сколько смотрю, и всегда улыбаюсь. Хватит уже верить в эту ерунду)

    Отключал, разници нет

    Ваз делался универсальным автомобилем для всей России. В том числе и для Сибири и сибирских морозов. Чисто в теории подогрев дросселя должен предотвращать образование инея при низких температурах при слабо открытой дроссельной заслонке. При какой температуре воздуха в дросселе должен образоваться иней, я не знаю. Однако в наших широтах и в питере тоже, имхо, она нафиг не нужна. Только воздушные пробки там собираются. Я сначала отключил и закольцевал, потом вообще грантотермостат поставил, там этого подогрева уже в принципе нет. Видимо когда поняли бесполезность сего изобретения, решили отказаться от него совсем! )

    хорошо бы кто-нибудь сделал эксперимент с этим подогревом. Для этого нужен борт компьютер, на нем есть параметр «температура впускного воздуха». И как раз ее смотреть с подогревом и без него.
    Сам сделать так не могу, т.к. подогрева нет 🙁
    Теоретически он должен остужать воздух, так как по-научному эти патрубки называется не «подогрева дросселя», а именно охлаждения

    Температуру воздуха на впуске измерет датчик в ДМРВ. Поэтому ему фиолетово, есть подогрев дросселя или нет…

    у меня отключено все, не жалуюсь, едет хорошо

    я отключал, ездил так год. разница плохо ощутима. зимой проблем не испытывал. сейчас после ремонта мне его обратно подключили. тоже разницу не ощутил.

    я отключал этим летом, разницу не заметил, дроссел все равно горячий хоть с подогревом или без. Поэтому обратно поставил.

    2 года, полет нормальный, в жару летом когда снял, в городе почувствовал, зимой не цеплял, все хорошо, т.к. на е-газе его тоже нет

    Я год без него ездил и ничего

    При полностью открытом дросселе и оборотах средних и выше (не ХХ) скорость и масса воздушного потока через дроссельный узел таковы, что воздух просто не успевает нагреваться. Поэтому подогрев дроссельного узла никак не влияет на температуру воздуха, если только на малых оборотах и дросселях, но в этом даже плюс, т.к. снижается плотность воздуха и чуть снижается расход бензина.

    и уменя нет проблем, сразу снал

    у меня снят проблем нет

    Снят сразу после покупки авто )

    Отключил у себя на машинке и ни какого, даже намёка на неполадки, по моему даже холостые ровнее стали

    мое мнение если зч стоит то нех ее снимать все таки на заводе люди все продумывали и некоторые поумнее из нас будут

    У меня вообще его нет с завода.

    Летом антифриз наоборот остужает ДЗ, циркуляция жидкости как-никак.

    больше 2х лет езжу с отключенным подогревом, все идеально, зимой едет только лучше, летом особой разницы нет, с запуском авто в любую погоду и температуру тоже проблем нет

    Я отключал прошлым летом. Особой разницы не заметил. Сразу вроде, что-то и было, типо, после светофора быстрый старт. В итоге в зиму поставил подогрев и этим летом не отключал. Тут, мне кажется, на любителя. В этом году я переделал малую вентиляцию картера. Подключил не в дроссельную заслонку, а напрямую в рессивер. Тоже особой разницы не заметил, разве, что при сбрасывании газа обороты чуть дольше падают. Вообще, это сделал не для прироста, как некоторые, а для лучшей вентиляции картера.

    на бывшей 2115 я его сразу отключил. на карбюраторе тем более. перегревается все-таки. ладно бы если он подогревал дроссель некоторое время, а потом отключал подогрев было здорово. а так ну его нахрен. в теплое время тем более не нужен. кстати на третий патрубок (который идет от клапанной крышки) поставь ради интереса фильтр с отстойником. будет удивлен, когда увидишь в нем ТАКОЕ количество жижи (эмульсии) которая засирает дроссель

    Зимой на форумах полно вопросов, типа; «почему на холодную машина нормально заводится, а потом через 2-5 минут падают обороты или совсем глохнет, а немного постоит — заводишь и всё ОК ?». Причина этого явления, как раз в том, что холодный дроссель, не получая подогрева, начинает обмерзать из нутри. Происходит это от того, что при дросселировании — резком расширении воздуха после прохождения малого отверстия, происходит отбор тепла из окружающей среды. По этой причине стенки дросселя охлаждаются и влага, которая присутствует в проходящем через дроссель воздухе, намерзает на его стенках, уменьшая тем самым проходное сечение. Двигателю, по этой причине, для нормальной работы, не хватает воздуха, падают обороты, а то он и вовсе глохнет. А постояв несколько минут, когда тепло от двигателя (двигатель то работал, пока не заглох) доходит до дросселя и он оттаивает, машина заводится и работает, как и надо. Чтобы не было таких проблем и пришлось подводить подогрев. Кстати — на карбюраторах та же проблема и тоже подведён подогрев. Тем, кто живет на юге это может и не знакомо, а вот где морозы, да ещё и влага в воздухе, это становится проблемой.

    У меня просто кольцом трубка, так было при покупке, а откуда приходит на номер 1 и на номер 2?

    всю жизнь сколько помню езжу без обогрева, зима либо лето пофигу

    что есть что нет, разницы не заметил совсем

    Второй год без него катаюсь, всё гуд. Но на зиму лучше подключить, иначе дроссель подклинивать будет

    Я отключал и соединил их просто между собой. ничего не перегревается!

    Я врезал в шланг обыкновенный водопроводный шаровой кран, на лето перекрыл.

    отключал…
    зимой хрен заведешь…

    летом, в жару, в пробках ощущается

    если влажный климат, сырой, то отключать категорически не советую

    У меня отключено и патрубки выдрал нах. Но мне регион позволяет !

    Берешь гофру и тянешь с корпуса печки холодный воздух с кондея на забор воздуха для двигла. Подогрев дросселя отрубаешь, если кондея нет, то на крышу ставишь оконный кондиционер, и через преобразователь 12-220 питаешь. Машина за счет этого полетит! Считай холодный впуск будет 4гр. И вентилятор от кондиционера разгонять быстрей машину будет!

    Я Отключал.Лично у меня зимой были проблемы .конденсат собирается и клинит дросель всю зиму мучился.
    P.s отключил так как ставил гранто- термостат.

    Датчики положения дроссельной заслонки

    оем номер 21120114820082 21120114820000

    Код STARTVOLT VS-TP 0111-E

    применяемость для а/м

    LADA 110 (2110) 111 (2111) 112 (2112)

    оем номер 39.3855 2112-1148200 21120114820000 21120114820082

    Код STARTVOLT VS-TP 0110

    применяемость для а/м

    LADA 110 (2110) 111 (2111) 112 (2112) SAMARA (2108, 2109, 2115, 2113, 2114) SAMARA Наклонная задняя часть (2113, 2114, 2115) SAMARA седан (21099, 2115)

    оем номер 94580175 F 000 99S 004 17087653 17097102 25178872 17112679 17112404 17106681 17103174 5743962 17113070 17112688 17111815 8171066810 8171124040 094580175 05743962 825483 017087653 017080671 0825482 08 25 484 0825483 017106681 825484 825482

    Код STARTVOLT VS-TP 0547

    применяемость для а/м

    CHEVROLET LANOS Saloon AVEO Saloon (T250, T255) AVEO Hatchback (T250, T255) EVANDA LACETTI Saloon LACETTI Estate (J200) LACETTI (J200)

    оем номер 0 280 122 001 72408125 9603893880 72408124 1628.L1 96038938 1920Z4 1292636 406.1130000-01 0K01118911 0K247 18 911 0K30A18911 3517022001 35170-22010 8029510 0826924 825463 826924 90323839 90486133 090323839 0825463 090486133 94460611600 94460611601 7701034407 7701047921 8945205010 1336385 3450030 13363858

    Код STARTVOLT VS-TP 0306

    применяемость для а/м

    ALFA ROMEO 145 (930_) 146 (930_) 147 (937_) 155 (167_) 156 (932_) 156 Sportwagon (932_) 164 (164_) 33 (907A_) GTV (916_) SPIDER (916_)

    CITROEN AX (ZA-_) BX (XB-_) XANTIA (X1) XANTIA Break (X1) XM (Y3) XM Break (Y3) XM Break (Y4) XM (Y4) ZX (N2)

    FERRARI 456 GT/GTA 512 TR F355 Berlinetta F355 GTS

    FIAT BRAVO I (182_) COUPE (175_) PUNTO (176_)

    HYUNDAI ACCENT II Saloon (LC) COUPE (RD)

    OPEL ASCONA C Hatchback (J82) ASTRA F Convertible (T92) ASTRA F (T92) ASTRA F Estate (T92) ASTRA F Hatchback (T92) ASTRA G Saloon (T98) ASTRA G Estate (T98) ASTRA G Hatchback (T98) CALIBRA A (C89) FRONTERA A (U92) FRONTERA A Sport (U92) KADETT E Convertible (T85) KADETT E Hatchback (T85) OMEGA B (V94) OMEGA B Estate (V94) SENATOR B (V88) SINTRA VECTRA A (J89) VECTRA A Hatchback (J89) VECTRA B (J96) VECTRA B Estate (J96) VECTRA B Hatchback (J96) ZAFIRA A (F75_)

    PEUGEOT 106 I (1A, 1C) 306 (7B, N3, N5) 306 Hatchback (7A, 7C, N3, N5) 405 II (4B) 605 (6B)

    SAAB 900 II Convertible 900 II Coupe 900 II 9000 9000 Hatchback

    VOLVO 440 K (445) 460 L (464) 480 E 850 (LS) 850 Estate (LW) 960 (964) 960 II (964) 960 II Estate (965) 960 Kombi (965) C70 I Convertible C70 I Coupe S40 II (MS) S70 (LS) S80 I (TS, XY) S90 V50 (MW) V70 I (LV) V70 II (SW) V90 Estate S60 I

    оем номер 90530439 5826473 9181538 90541502 37890PDF-E01 35170-22600 35170-23500 ERR7322 22620-1f700 05826473 090541502 090530439 996.606.11600 21737962 91358390 91463150

    Код STARTVOLT VS-TP 08900

    применяемость для а/м

    HONDA ACCORD VI (CK, CG, CH, CF8)

    HYUNDAI ACCENT II Saloon (LC) COUPE (RD) COUPE (GK) ELANTRA Saloon (XD) ELANTRA (XD) GETZ (TB) MATRIX (FC) SONATA V (NF) TRAJET (FO) TUCSON (JM)

    KIA CERATO KOUP (TD) CERATO II Saloon (TD) CERATO (LD) SPORTAGE (JE_, KM_)

    LAND ROVER DISCOVERY II (L318) RANGE ROVER II (P38A)

    NISSAN MICRA II (K11)

    OPEL ASTRA G Convertible (T98) ASTRA G Coupe (T98) ASTRA G Saloon (T98) ASTRA G Estate (T98) ASTRA G Hatchback (T98) CORSA B (S93) OMEGA B (V94) OMEGA B Estate (V94) VECTRA B (J96) VECTRA B Estate (J96) VECTRA B Hatchback (J96)

    SAAB 900 II Convertible 900 II Coupe 900 II 9000 9000 Hatchback 9-3 Cabriolet (YS3D) 9-3 (YS3D)

    оем номер 7701044743 7701206371 9950634 7714824 7077710 027 998 385 1 9945634

    Код STARTVOLT VS-TP 0901

    применяемость для а/м

    LADA LARGUS Фургон LARGUS универсал

    RENAULT SANDERO/STEPWAY I (BS_) DUSTER (HS_)

    Дроссельная заслонка ВАЗ 2112 — устройство, замена и ремонт

    На вид достаточно не сложная запчасть. По сути представляет собой канал, которая перекрывает дроссельная заслонка ваз 2112, способной открываться и закрываться тем самым изменять сечение каналов и так же изменяет количество воздуха, которое способно пройти через дроссель.

    Кроме того ваз 2112 дроссель служит пристанищем различных датчиков, например:

    1. датчик позиции дроссельной заслонки (когда дроссель меняет своё положение, это датчик передает данные на какой угол отклоняется дроссельная заслонка. Эти данные система управления двигателем, используется для расчетов режимов работы двигателя, формирование топливной смеси).
    2. клапан холостого хода(который открывает, закрывает безопасный канал по которому может поступать воздух в коллектор).

    Как работает ваз 2112 дроссельная заслонка

    • в круглый канал подается чистый воздух из системы воздушного фильтра,
    • в другое отверстие присоединенный к коллектору идет в виде давления.

    В коллекторе поршни создают разрежение, то есть в резервуаре давление ниже чем атмосферное, а когда дроссель открывается, разрежение падает и в двигатель поступает больше воздуха.

    Для того что бы двигатель не заглох совсем, система через датчик позиции как раз регулирует подачу воздуха и держит обороты холостого хода.

    Между дросселем и коллектором есть уплотняющая прокладка, через неё иногда проходит утечка разрежения.
    Есть ещё кронштейн крепления троса акселератора, вот именно он поворачивает, когда нажимаем педаль газа, через троса и приоткрывает заслонку.

    Вот все устройство дроссельной заслонки. При всей простоте элемент достаточно капризный и достаточно сложный.

    Должны понимать, что двигательной системе нужно точно смешивать воздух с топливом. Двигатель работает на воздухе, как раз через пропускаемый дросселем, который пропускается в коллектор, вы как раз регулируете мощностью своего двигателя и количество топливного заряда, который попадает в цилиндр.

    Топливная система уже подстраивается к своему дросселю. Поэтому если у вас дроссель изношен, немного закусывает, становится загрязненным в этом случаи система начинает ошибаться.

    • могут плавать обороты,
    • может двигатель терять мощность,
    • получаем высокий расход топлива,
    • потерю мощности,
    • перегрев двигателя.

    Получаем полный комплект проблем связочное со смесью образования. Вот собственно почему дроссель так важен.

    • Ни какого специального обслуживание дроссель не требует, кроме промывки и чистки.
    • Сама заслонка должна быть в чистом виде, ничего не должно препятствовать прохождению воздуха.
    • Ещё могут быть проблемы с дроссельной заслонкой из-за датчиков
      — это клапан холостого хода,
      — датчик позиции дроссельной заслонки.

    Дроссель меняется редко в основном обходится только чисткой, промывкой.

    Немного об устройстве дроссельной заслонке

    1. Дроссельная заслонка нужна машине для ограничения поступающего воздуха.
    2. Устанавливается она после воздушного фильтра перед впускным коллектором.
    3. Заслонкой управляет педаль газа, то есть вы нажимаете на педаль и дроссельная заслонка тем временем запускает воздух в двигатель.
    4. На дроссельной заслонке ещё стоит датчики, которые регулирует саму заслонку и это отдельная деталь, которая прикреплена на дроссель.
    5. Дроссельная заслонка имеет свойства загрязняться, часть выхлопных газов, а часть картерных газов.

    От загрязнений заслонка перестает до конца открываться или заедать. От этого спасает очистка дроссельной заслонки, есть много средств для очищения, которые помогут вам.

    Очистка дроссельной заслонки

    Разберем как почистить дроссельную заслонку. Если у вас возникли проблемы с плавающими оборотами или когда вы едете и переключаете скорость и машина глохнет одной из причин может быть засорена дроссельная заслонка, её надо будет чистить.

    Что для этого надо:

    • отключаем датчик заслонки и холостого хода,
    • снимаем кожух с дросселя,
    • снимаем хомуты(их в дальнейшем лучше поменять, не одевать старые)
    • снимаем патрубки, при этом снимается три болта на тринадцать. Осторожно с патрубков может пролиться тосол.
    • снимаем воздушный фильтр для удобства,
    • снимаем саму заслонку.

    Перед нами заслонка с неё надо будет снять два датчика холостого хода и датчик позиции дроссельной заслонки, их надо тоже будет прочистить.

    Берем заслонку, жидкость для отчистки карбюраторов и начинаем распылять на дроссельную заслонку, все это делается на чистой поверхности.

    Так же обрабатывается места под датчики холостого хода, ведь именно от них зависит на удержание оборотов при переключение.

    Чистим сам датчик холостого хода

    Обратите внимание на датчики на нем кольца, которые должны оставаться на месте.

    • Все места дроссельной заслонки прочистить все выемки, отсеки.
    • Когда все прочистили ставим все в обратном порядке.
    • Закручиваем все хорошо, а то будет пропускать воздух и двигатель будет не правильно работать.
    • Ни какой сложности у вас не должно составить. Надо быть внимательным и осторожным.

    Материалы по теме:

    Оставьте комментарий Отменить ответ

    Для отправки комментария вам необходимо авторизоваться.

    Регулятор (датчик) холостого хода: устройство, неисправности и выбор нового устройства

    INTEGRA sedan (01.85 — 12.89)

    1750-2000 sedan (03.68 — 12.83)

    Клапан холостого хода, который многие автолюбители называют датчиком холостого хода, является одним из важных компонентов современных двигателей. Принцип его работы на словах очень прост: пропускать воздух во впускной коллектор (по сути, в обход дроссельной заслонки) и удерживать холостые обороты силового агрегата авто в заданных конструктивно пределах. Если рассмотреть особенность его работы, а также изучить основные неисправности, станет ясно, что это небольшое устройство хитрее, чем могло казаться на первых порах. Давайте разберемся.

    Подробнее о конструкции и работе

    Итак, регулятор холостого датчика (РХХ), он же датчик и клапан холостого хода . Работает в тандеме с электронным блоком управления авто. На вопрос о том, где находится датчик холостого хода, ответить очень просто — рядом с дроссельной заслонкой. В современных авто он зачастую размещается внутри дроссельного узла, защищенного кожухом. Само устройство состоит из таких элементов:

    1. Игла;
    2. Шаговый электромотор со штоком;
    3. Пружина.

    Суть работы регулятора в изменении сечения канала, по которому воздух поступает к двигателю в том случае, когда дроссельная заслонка закрыта. Как только зажигание включается, РХХ выдвигает шток и игла попадает в специальное калибровочное отверстие. Уже при запуске мотора регулятор приоткрывает проход, через который воздух может пройти дальше. В случае если охлаждающая жидкость недостаточно прогрета , регулятор подает еще больше воздуха — это позволяет двигателю работать на более высоких оборотах и, соответственно, быстрее прогреваться. Кстати, именно благодаря работе регулятора автомобиль может стартовать с места практически сразу — риска заглохнуть минимален. На сегодняшний момент регуляторы холостого хода подразделены на три типа. А именно:

    1. Соленоидный. Работает с использованием электромагнитной силы. При подаче напряжения на катушку, находящийся внутри нее сердечник втягивается, уводя за собой механически связанную заслонку и открывая канал. Работа устройства регулируется изменением частоты подачи т.н. командных сигналов. В исправно работающем регуляторе частота сигналов очень велика, а воздух подается двигателю мелкими порциями;
    2. Шаговый. В конструкции такого регулятора имеется четыре электромагнитные обмотки и кольцевой магнит. На обмотки поочередно подается напряжение, и они создают вокруг себя магнитное поле. За счет очередности поле в устройстве вращается, а вместе с ним вращается и ротор. Последний соединен с механизмом, отвечающим за отпирание и запирание воздушного канала;
    3. Роторный. По сути, это видоизмененный регулятор соленоидного типа. Управления осуществляется частотными импульсами, однако ключевым исполнительным элементом является именно ротор.

    Запчасти на Mazda 3

    3 hatchback (BL) (09 — 13)

    Запчасти на Hafei princip

    PRINCIP/SAIBAO sedan (05 — )

    Как показала практика, регуляторы всех трех типов имеют неплохой эксплуатационный ресурс и выходят из строя по одним и тем же причинам. Схемы подключения регуляторов одинаковы для всех трех типов.

    Неисправности датчика холостого хода

    К несчастью, даже современные датчики холостого хода не имеют системы самодиагностики, так что владельцу авто придется выявлять поломку по косвенным признакам. Заметим, что при поломке даже не загорится индикатор “Check Engine”. Проблема будет крыться в недостатке или, напротив, избытке кислорода, поступающего к двигателю на холостых. Это и нужно учитывать. Признаки поломки РХХ будут следующими:

    • Двигатель глохнет на холостых;
    • Обороты «плавают» на холостом ходу;
    • Двигатель глохнет сразу после того, как водитель переводит РКПП в нейтральное положение;
    • Силовой агрегат требует долгого прогрева для нормальной работы.

    Как видите, симптомы практически те ж, что и при поломке датчика положения дроссельной заслонки, однако есть одно важное отличие — при его поломке загорается “Check Engine”. Как и в случае проблем с ДПДЗ игнорирование проблемы чреваты ускоренным износом двигателя , а также практически всех элементов топливной системы. К слову, сам регулятор изнашивается быстрее, если в дроссельный узел попадают сторонние жидкости, а также редко меняется воздушный фильтр.

    Проверка и ремонт

    Как уже было сказано выше, в случае если дроссельный узел вашего автомобиля защищен кожухом, добраться до регулятора может быть не просто. Перед началом проверки советуем изучить этой узел, а также проверить целостность проводки. Важный момент: дальнейшая проверка регулятора не может быть произведена корректно при разряженном аккумуляторе . Если со всем этим проблем нет, то можно приступить к проверке. Существует несколько методов:

    1. Проверить сопротивление между обмотками. Между С и B, а также A и D должен быть обрыв (бесконечное сопротивление). А вот между A и B, C и D сопротивление должно составлять от 30 до 100 Ом ;
    2. Проверка самодельным тестером. Сделать его можно из трансформатора переменного тока на 6V. Вооружившись таким тестером необходимо будет проверить, нормально ли ходит шток регулятора. Некоторые автолюбители просто слегка упирают палец в конец штока и пытаются понять, приходит ли шток в движении.

    Сразу отметим, что в случае выхода из строя элементов «начинки» датчика менять придется все устройство — оно не является ремонтопригодным. Однако некоторые манипуляции могут решить проблему хотя бы на время. Так, например, если вы проверили регулятор вторым методом и убедились в том, что шток перестал двигаться, проделайте следующее:

    1. Расклиньте регулятор силиконовой смазкой. Если она попадет внутрь устройства, последствий не будет;
    2. Если смазывание не помогло, замочите шток в спирте и протрите ватной палочкой. Спирт может заменить и средство для чистки карбюраторов;
    3. В случае неэффективности вышеперечисленных чистящих средств воспользуйтесь WD-40 . Это крайне агрессивное средство, которым стоит пользоваться в последнюю очередь.

    Если чистка регулятора не дала результатов, придется покупать новое устройство. Автолюбитель может его разобрать и попытаться выявить причину поломки. В большинстве случаев регулятор перестает исправно работать в случае негодности направляющей конусной иглы (клин, истирание, деформация).

    Подбор нового датчика холостого хода

    С выбором нового устройства нет особых сложностей. Особых нюансов в подборе датчика в зависимости от страны сборки автомобиля тоже нет. Обращать внимание при выборе устройства стоит скорее на фирму-производителя , о чем чуть позже. Чтобы быть уверенным в том, что регулятор подойдет к вашему двигателю, при выборе необходимо руководствоваться чем-то из следующего:

    • Данными автомобиля: маркой, моделью, а также параметрами ДВС, годом выпуска;
    • Кодом имеющегося регулятора холостого хода;
    • VIN-кодом автомобиля.

    Сегодня все больше автолюбителей ищут запчасти по данным своего транспортного средства. Такой метод поиска стал невероятно удобным благодаря развитию интернет-магазинов. Впрочем, в них также реализован поиск по кодам. Как и было указано выше, отдавать предпочтение стоит регуляторам от известных производителей. Например: Bosch, Valeo , Continental, VDO/Siemens. Более дешевые устройства от Era, LCC и других фирм нижнего звена имеют значительно меньший эксплуатационный ресурс, так что особого смысла в экономии нет. Стоит опасаться лишь подделок.

    Как распознать поддельный регулятор холостого хода

    К несчастью, современный рынок контрафактной продукции предлагает практически все, что автолюбителю может понадобиться для ремонта. В большинстве случаев распознать подделку несложно, особенно если производитель оригинальный запчастей защищает свои товары QR-кодом , голограммой или индивидуальными проверочными кодами . Вот только серьезных и хорошо заметных защитных признаков у регуляторов холостого хода большинства производителей попросту нет. Вполне надежная проверка подлинности требует наличия оригинального регулятора, с которым и будет сравниваться купленный/запланированный к покупке. Вот что нужно сделать:

    • Проверить QR-код, защитный кода и убедиться в подлинности голограммы. Так защищают свою продукцию далеко не все фирмы;
    • Проверить упаковку. Дизайн должен быть оригинальным, полиграфия четкой, все надписи должны хорошо читаться. Обязателен логотип производителя;
    • Изучить пружину штока. В большинстве подделок пружина имеет частую навивку;
    • Изучить заклепки. Как показала практика, на поддельных регуляторах заклепки имеют крайне неряшливый вид;
    • Проверить корпус регулятора. Он должен быть выполнен качественно, без единых сколов и следов оплывшего пластика. Особое внимание уделите крепежным отверстиям;
    • Убедитесь в том, что регулятор имеет полную комплектацию. Подделки часто поставляются без резиновых и металлических колец.

    К несчастью, сегодня распознать поддельный регулятор становится все сложнее. Если в прошлом подделку можно было распознать по наклейке, то теперь наклейки имеют правильную форму и даже содержать информация для проверки подлинности продукта (на неофициальных ресурсах, разумеется). Что производителе подделок действительно делают плохо, так это упаковку. Если элементы оригинальной картонной упаковки склеиваются по точкам, то упаковки с подделкой в 90% случаев имеют линии из клея (часто его количество избыточно). Правда, для такой проверки упаковку придется разорвать. Мы советуем вам быть предельно внимательными при покупке автозапчастей. Так, например, поддельная голографическая наклейка может содержать надпись… с грамматической ошибкой. Также не советуем руководствоваться одной лишь ценой. Подделка всегда стоит дешевле фирменного продукта и поначалу вызывает больший интерес у потенциального покупателя, на чем играют недобросовестные продавцы.

    Вывод

    Регулятор холостого хода — небольшой компонент дроссельного узла, который выполняет очень серьезную работу. Благодаря регулятору двигатель автомобиля не требуют долгого прогрева и хорошо работает на холостых оборотах. Подход к регулировке холостого хода за последние 10-15 лет серьезно изменился. Все более востребованными становятся электронные дроссельные заслонки, которые не нуждаются в регуляторе, так как с его задачами справляется сама заслонка. Такие дроссели не боятся низких температур и поломки «механики», так как ее практически нет. Что касается автомобилей с классическими дроссельными заслонками двигателей, то подобрать соответствующие им регуляторы сегодня довольно просто. Выпускать их будут еще очень долгое время.

    0 0 голоса
    Рейтинг статьи
  • Ссылка на основную публикацию
    ВсеИнструменты
    Adblock
    detector
