Как сделать передний привод на мотоцикл урал

Как сделать передний привод на мотоцикл урал

Мотоцикл с приводом на переднее колесо существует уже давно, и удивить кого-либо таким агрегатом сложно. Они были созданы преимущественно для участия в раллийных мотогонках. Сама идея перешла от автомобилей. Заднеприводные машины трудно справляются с поворотами на рыхлом грунте. Из-за этого пройти сложный поворот на высокой скорости без заноса не представляется возможным. Поэтому были созданы автомобили с полным приводом. Их сцепление с дорогой более эффективно и управлять таким транспортным средством намного легче.

В отличие от автомобилей с передним приводом, у мотоциклов не существует полноценного ведущего переднего колеса. Устройство, впервые установившееся на мотоциклы Ямаха и КТМ, имеет интересную особенность. От мотора на переднее колесо, с помощью гидравлики, передается момент, составляющий всего пятую часть от полной мощности. Такую конструкцию сделали на заводе шведской компании Олинс.

Другая фирма Кристини создала уникальную систему полного привода. Она отличается тем, что дает переднему колесу половину мощности мотора. Это существенный результат. Однако оборудование значительно увеличивает вес мотоцикла.

История создания

Первый полноприводный мопед появился еще в 1924 году. Созданный британскими инженерами, он долгое время оставался единственным экземпляром. Затем уже в середине столетия был создан Рокон. Принцип работы заключался в передаче момента на переднее колесо двумя цепями и не имеет подвески, однако отлично движется по бездорожью и весит меньше сотни килограммов. Этот двухколесный агрегат до сих пор популярен среди любителей активного отдыха.

Советские мотоциклы с полным приводом

Мысль о создании полноприводного мотоцикла пришла российским инженерам во времена Второй Мировой войны. Тогда были построены первый мопеды, имевшие привод на колесо коляски. Сейчас такие агрегаты популярны среди сельского населения, использующего трехколесный транспорт для перевозки грузов.

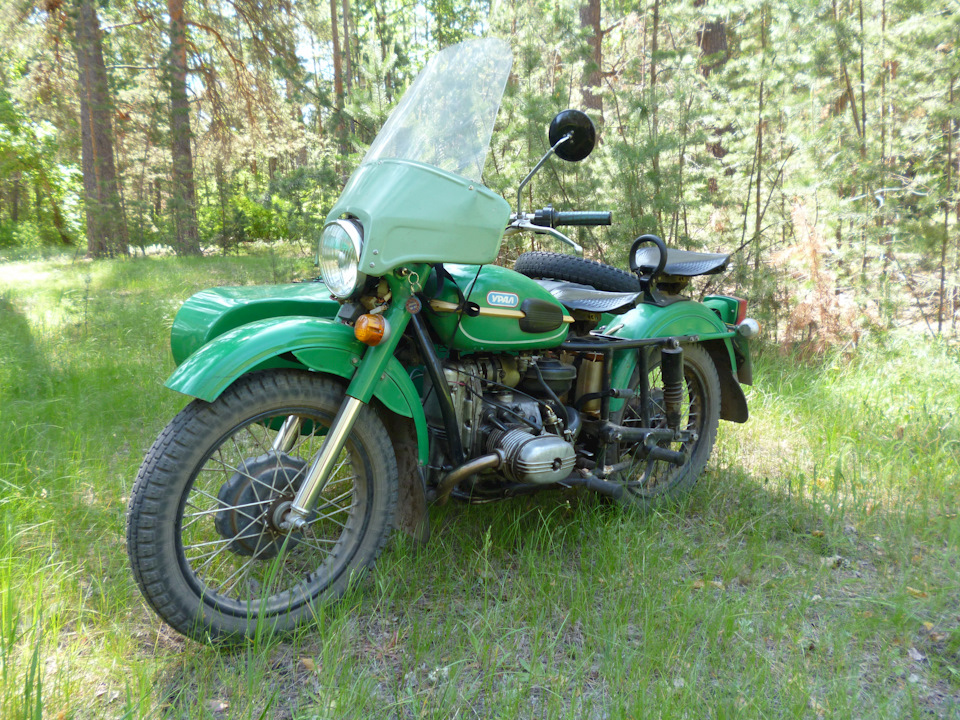

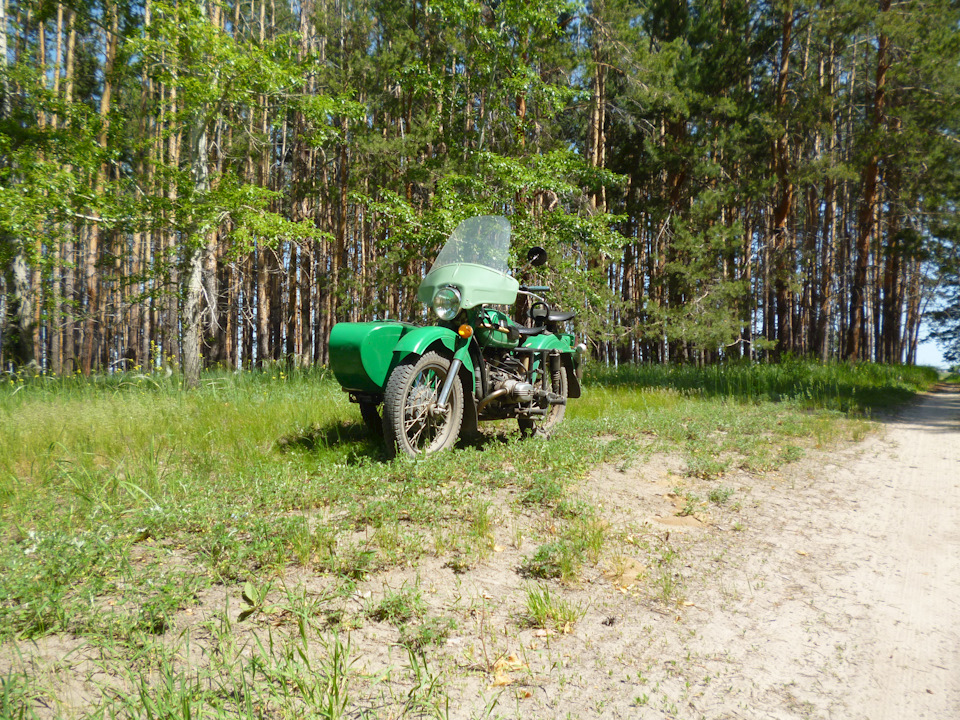

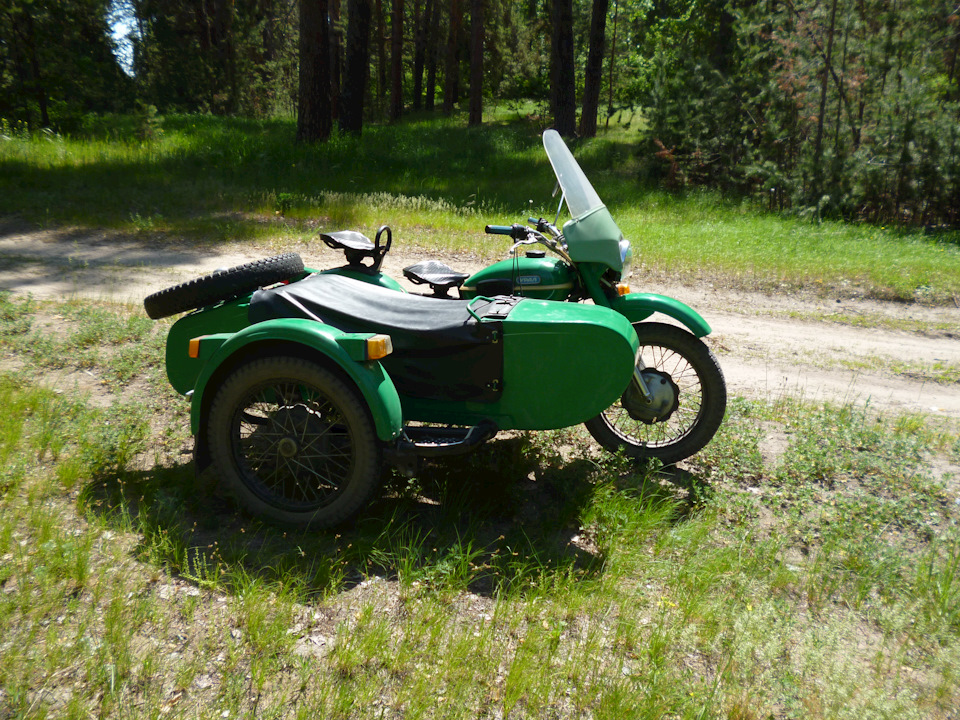

Мотоцикл Урал с приводом на переднее колесо имеет ряд отличий от остальных советских аппаратов. Колесо на коляске способно вращаться с такой же скоростью как заднее. Хоть преимуществ у мопеда и больше, но недостатки все же есть.

  • проходимость по любому покрытию с очень малой вероятностью застрять;
  • грузоподъемность значительно увеличивается;
  • управление легче и приятнее;
  • динамика езды становится более мягкой и плавной.
  • более сложное устройство ходовой части;
  • нет возможности отсоединить коляску.

Кроме Урала существует еще один советский мотоцикл с приводом на коляску – Днепр-16. Его характеристики значительно превышают все другие российские байки, коляска имеет прорезиненные рессоры, а грузоподъемность составляет 200 килограмм.
Такие мотоциклы могут стать отличными помощниками в работе и на отдыхе. Поэтому, если вы задумываетесь о покупке полноприводного байка – смело решайтесь.

Популярные публикации

Последние комментарии

Вариантов, как сделать квадроцикл своими руками, множество. Важно определиться, что вы хотите получить в результате работы, и какими располагаете средствами. Рассмотрим более простой заднеприводный вариант.

Из мотоцикла Урал, или из ИЖа

Для основы потребуется:

– две передние ступицы от легкового заднеприводного автомобиля (Жигули классика, Москвич);

– задний мост (желательно от автомобиля той же марки, от которой взяты ступицы, чтобы диски совпадали по крепёжным отверстиям);

– карданный вал, или полуось (в зависимости от конструкции);

– рычаги передней подвески (по желанию можно сделать полностью самодельные);

– рулевая поперечная тяга;

– труба (квадратная толстостенная, либо круглая водопроводная примерно ¾ дюйма);

Самодельный квадроцикл — сегодня сделать проще простого!

Это основное. Ещё куча мелочей понадобится по ходу работы.

Разбираем мотоцикл полностью. Нам нужна чистая рама без руля и амортизаторов.

Рисуем чертежи, или используем готовые и решаем, какой вариант задней подвески нам подходит:

– жёсткий без амортизаторов (более дешёвый и менее трудоёмкий, но подходит больше для высокой мягкой резины);

– на пружинах с амортизаторами;

Без амортизаторов

Отрезаем заднюю часть рамы вместе с креплением маятниковой вилки. Удлиняем раму и жёстко привариваем мост, используя косынки и укосины.

Важно учесть следующие моменты:

– редуктор моста, в случае замены, должен без проблем выниматься;

– направление вращения на выходе с Ураловской коробки передач — обратное. Т.е. автомобильный мост при установке нужно перевернуть, иначе будет ехать назад.

Видеоролик о самодельном квадроцикле

На пружинах с амортизаторами

Задний маятник подвески оставляем вместе с родными сайлент блоками. Привариваем мост к вилке, обязательно усиливаем швы широкими косынками, иначе вырвет вместе с металлом моста. Вместо кардана, в этом случае, нужно использовать полуось от Оки, или ВАЗ 08, 09 и т. д. Потому что при использовании родной задней вилки от него требуется передача крутящего момента под большим углом, что крестовины карданного вала обеспечить не могут. Пружины с амортизаторами при такой конструкции можно оставить на старом месте.

На рессорах

Если для ваших потребностей нужен грузовой квадроцикл с кузовом — лучше, для задней подвески, использовать рессоры. В этом случае варится рама для кузова из квадратной толстостенной трубы (сечением примерно 70×40). Длина — не короче рессоры, а ширина — равная размеру моста. Эта рама кузова соединяется с рамой мотоцикла посредством укосин, которые нужно правильно расположить, обеспечив достаточную жёсткость конструкции на скручивание.

База такого квадроцикла больше, чем вышеперечисленных конструкций, так как задний мост располагается дальше. Но появляется возможность использовать карданный вал автомобиля: серийный, или укороченный. Кардан с коробкой соединяется Ураловской резиновой муфтой, а с мостом — родным фланцем, через крестовину шарнира.

Если для квадроцикла используется ИЖевский донор — от дифференциала удобнее отказаться. В таком случае, на ось устанавливается большая ведомая звездочка, и привод осуществляется родной цепью.

Передняя подвеска

Конструкция передней подвески практически одинаковая для квадроцикла из ИЖа и из Урала. Для крепления маятниковых рычагов, рама мотоцикла удлиняется спереди. Важно рассчитать, чтобы поворачивающиеся колёса не задевали цилиндры двигателя. Поэтому на Ураловской раме колёса должны стоять дальше вперёд.

Для увеличения геометрической проходимости, рычаги подвески должны быть как можно длиннее. Поэтому их лучше изготовить самостоятельно, а не использовать серийные с автомобиля.

Рулевую колонку можно сделать из Ураловского кардана. Внизу к нему привариваются две рулевые сошки, располагающиеся рядом, каждая для своей рулевой тяги: на правое и левое колесо. Ступицы крепятся посредством родных шаровых.

Полноприводный квадроцикл из Оки

Используя силовой агрегат от Оки, можно сделать полноприводный квадроцикл. Раму для него лучше варить с нуля, учитывая крепление и размер двигателя. В передней подвеске оставляют больше места для установки редуктора привода передних колёс, который можно сделать самостоятельно из заднего моста «классики». Для этого обрезают «чулки» моста и выводят из дифференциала подходящие полуоси от ВАЗ 08, 09.

Важно продумывать каждую деталь, чтобы использовалось как можно больше стандартных частей, что значительно облегчит последующий ремонт.

Силовой агрегат разворачивают по движению. Полуоси теперь становятся карданами, передающими крутящий момент на передний и задний мосты.

КПП удобнее управлять вручную.

Отделка

В первую очередь — это крылья! Всё-таки техника экстремальная, они должны быть крепкими и широкими. Обладая достаточными навыками работы с металлом, можно придать квадроциклу такой внешний вид, что самодельный будет смотреться не хуже заводского. Некоторые формы можно придать с помощью монтажной пены. Она, после застывания, легко обрабатывается, шпаклюется и красится. Жёсткости при отделке кузова добавит надёжный багажник. Закрепив на нём кофр, можно увеличить размер полезной площади для перевозки грузов.

Отвал, прицеп

Квадроцикл — отличная база, для установки на него всевозможного навесного оборудования, полезного в хозяйстве. Самодельный квадроцикл можно снабдить отвалом для чистки снега. Размер отвала зависит от габаритов и веса квадроцикла. Если квадрик сделан на базе Урала — потянет нож 1,5 м. шириной и полметра высотой. Материал для лопаты — сталь 3 мм.

Даже детский квадроцикл обладает завидной проходимостью; тем более, большому и тяжёлому, по силам буксировать автомобильный прицеп.

Время, средства и силы, потраченные на изготовление самодельного квадроцикла, окупятся с лихвой. Ведь кроме адреналина, вы получаете в хозяйство работягу, который может заменить небольшой тракторок.

Понравился наш сайт? Присоединяйтесь или подпишитесь (на почту будут приходить уведомления о новых темах) на наш канал в МирТесен!

После публикации своего полноприводного мотоцикла на Пикабу, стали задавать много вопросов по реализации полного привода. Поэтому сделаю отдельный пост по приводу на переднее колесо. Вообще полный привод на мото идея не новая. С 1964 года компания Рокон выпускает мотоциклы с приводом на переднее колесо.

На Рокане привод реализован карданом. На мой взгляд это имеет свои недостатки (дорогой в производстве, необходимо минимум 2 угловых редуктора). Свой первый мотоцикл сделал значительно проще. Цепь и шрус от автомобиля. Сразу скажу что полный привод нужен только в условиях жесткого бездорожья. В остальных случаях достаточно обычного.

Рокон не афишируют устройство привода, поэтому покажу на своем.

Шрус имеет угол поворота до 35гр в каждую сторону. Этого хватает с запасом.

Самодельный привод на коляску мотоцикла урал

Вал кикстартера мешал будущей конструкции, и я его обрезал «болгаркой» заподлицо. Теперь двигатель запускает штатный электростартер от новых ирбитских мотоциклов. Но его установил не на штатном месте – сбоку, там он тоже будет мешать. Приспособил его сверху, над серединой коробки передач. Над стартером разместил самодельный корпус воздушного фильтра (с фильтрующим элементом от «Жигулей»). Чтобы двигатель легко запускался в холодное время года, установил аккумулятор емкостью 35 А.ч.

К вилке, которая насажена на выходной вал КП, приварил «ижевскую» звездочку с 18 зубьями. Изготовил пластину, по краям которой приварил «стаканы» для подшипников – в них теперь вставлен главный вал привода. С правого края этого блока приварил «стакан», в который установил выходную шестерню (4-й передачи) от «ижевской» КП со своим же роликовым подшипником и звездочкой с 18 зубьями. Внутри шестерни свободно вращается задний конец главного вала. Эта часть изготовлена по подобию правой половины первичного вала «ижевской» КП. На его шлицы надел шестерню 2–4 передач (тоже «ижевскую»). Передвигая ее по шлицам, можно вводить в зацепление кулачки ее и выходной шестерни – включать или выключать привод. Причем не вручную: шестерню передвигает рычаг электромагнита, а его выключатель расположен на руле. Чтобы включить привод, следует остановить мотоцикл и нажать кнопку. Удобно! Зубья шестерен за ненадобностью срезал, а поверхность, на которой они были, отполировал. Теперь по ней скользят сальники, защищающие механизм от грязи. К переднему краю блока (по ходу мотоцикла) приварил другой «стакан», в нем разместил двухрядный шарикоподшипник от заднего моста «Урала».
Этот блок закрепил на шпильках крепления двигателя. Натяжение цепи из 24 звеньев можно регулировать, устанавливая между блоком и рамой мотоцикла на шпильки крепления шайбы нужной толщины. Вставил главный вал в «стаканы» и закрепил с одной стороны двумя гайками, с другой же установил на него наружный ШРУС от автомобиля «Ока». Закрепил его так же, как крепится крестовина на штатном заднем мосту – тот же клин, такая же гайка с левой резьбой. ШРУС входит в сальник, которой находится в «стакане» перед двухрядным шарикоподшипником.

Закрепив собранную конструкцию, натянул цепь – все сложилось: главный вал вращается свободно, система включения работает. Но при установке левого цилиндра столкнулся с тем, что вал уперся в ребра охлаждения цилиндра. Пришлось их немного подрезать. Потери составили около 50 см2. Но не заметил, чтобы система охлаждения много потеряла. Заодно немного отогнул выпускную трубу левого цилиндра – чтобы не мешала валу в поворотах налево.

ПЕРЕДНИЙ МОСТ

Осталось прикрепить к переднему колесу задний мост «Урала». Взял концевые части заднего маятника, приварил к перьям передней вилки. (Старался выполнить все посадочные размеры, как у заднего колеса.) Крышку редуктора моста повернул на 47°, чтобы ее хвостовик «смотрел» в сторону вала. На хвостовике закрепил крестовину и эластичную муфту. С другой стороны муфту соединил с переделанным поворотным кулаком, который включает подшипник, ступицу и еще один ШРУС от автомобиля «Ока», тоже наружный. Поворотный кулак жёстко прикрепил к левому перу передней вилки. Эта часть конструкции нужна, чтобы при повороте руля вал не касался колеса. В «гранату» установил и закрепил стопорным кольцом полуось. Это труба квадратного сечения, в которой продольно скользит квадратная по сечению вторая полуось противоположного ШРУСа. Так компенсируется изменение длины вала при повороте руля и срабатывании передней вилки.

Все узлы переднего привода сконструировал так, чтобы максимально упростить установку и демонтаж механизма. Для того чтобы снять привод, достаточно усилий одного человека, а времени понадобится до получаса. Захочешь вернуть на свои места – потратишь около часа. Углы поворота руля удалось сохранить прежними, хотя, должен сказать, «гранаты» при максимальных углах работают на пределе.
На вращение еще одного редуктора затрачивается часть мощности двигателя. Но, вопреки ожиданиям, максимальная скорость не снизилась. Хотя расход топлива существенно увеличился: если в штатной комплектации расходуется 8 л на 100 км, то с передним приводом – 10,5 л. Что не удивительно: суммарный вес дополнительных узлов, не считая электростартера и большого аккумулятора, составил 21 кг.

Большинство деталей изготовил буквально «на коленке», так что их точность и соосность оставляют желать лучшего. Во время летней эксплуатации обнаружился недочет – механизм включения привода нуждается в защите от грязи, так что сейчас приспосабливаю аккуратный кожух. Тем не менее аппарат проехал без поломок уже около 5000 км и успешно прошел испытания на ИМЗ. Причем на заводе его сравнивали с мотоциклом, на который были установлены: привод на боковой прицеп с блокировкой дифференциала, резина с мощными грунтозацепами и более мощный двигатель. Мой не уступил ему, «вооруженному до зубов», в проходимости! А какими были бы результаты, установи я на свой еще и ирбитский привод на коляску?
Во мне шевелилась надежда на то, что ИМЗ возьмется выпускать «Урал» с моими усовершенствованиями, однако заводские специалисты сказали, что «Урал» и без того недешев, а дополнительные агрегаты сделают его еще дороже. Я же уверен, что свой покупатель у такой машины будет.

От «Урала» до «Архара»:
полноприводные мотоциклы 2×2

Идея создания полноприводного мото беспокоила умы инженеров во всём мире с момента появления самого первого мотоцикла. История видела множество различных конструкций, в том числе – переднеприводных, но до серийного выпуска дошли немногие.

Почему? Опытным пилотам привод на переднее колесо не нужен в принципе – вся школа езды на эндуро строится вокруг заднего привода, да и в гонках дополнительные узлы, снижающие общую надёжность и повышающие массу, не прижились. Обратите внимание – даже в зачёте автомобилей «Дакара», время от времени, выигрывают не полноприводники, а именно заднеприводные багги.

Но если спортивных амбиций у вас нет, а лазить на мотоцикле хочется там, куда не каждый квадроцикл доберётся, то полный привод может стать хорошим решением. Недостатки любого полноприводного мотовездехода – сложная конструкция, высокие неподрессоренные массы, и, как правило, скромный ход передней подвески, ставят крест на высоких скоростях, но и нужны они далеко не всем, особенно, если цель просто доехать или получить удовольствие.


Отечественный мотоцикл «Баксан» во время экспедиции на гору Эльбрус. Фото – Сергей Груздев

В мире существует немало реализаций идеи полноприводной трансмиссии для мотоцикла, так или иначе пытающихся побороть основные недостатки, присущие такой конструкции, но мы в первую очередь будем рассматривать серийные полноприводные аппараты, которые сегодня можно купить. Однако, самые интересные штучные аппараты с колёсной формулой 2х2 всё же стоит упомянуть.

Например, в России большой популярностью пользуется полноприводный мотоцикл «Урал». Серийно «Уралы» с полным приводом не выпускаются, ограничиваясь лишь дополнительным приводом на колесо коляски. Но полноприводными «Уралы» умельцы делают самостоятельно: разворачивают редуктор заднего моста и крепят его на вилке, соединяют с автомобильным ШРУСом и редуктором, отбирающим мощность с муфты кардана заднего колёса через цепь.


Классическая схема реализации полного привода на мотоцикле «Урал». Фото – Nemoy

Реже, самоделки строят и из более простых аппаратов с цепным приводом. Реализовать трансмиссию 2х2 на таких мотоциклах сложнее – приходится ставить дополнительную ведущую звезду, тащить вторую приводную цепь через весь байк, подбирать подходящий угловой редуктор, ставить ШРУС и ещё один редуктор, после чего отдельной цепью передавать момент на переднее колесо. Вдобавок, приходится изобретать новую вилку, как правило, параллелограммного типа, ведь телескопическая с цепным приводом работать не сможет.

Самым ярким примером такого полноприводного мотоцикла, построенного своими руками, является «Баксан», в 2003-м году забравшийся на вершину Эльбруса.


Самодельный полноприводный мотоцикл «Баксан» с цепным приводом и параллелограммной вилко й в тульском мотомузее

Западные инженеры идут дальше и пытаются экспериментировать с типом привода, например, используя конструкции, где телескопическая вилка работает в паре с карданом изменяемой длины. Аналогичная схема полного привода применяется и на серийных мотоциклах, но о них мы поговорим ниже, а пока – фото одного из самых известных полноприводных KTM, пусть и построенного кастомайзерами.

Полный привод на этом байке реализован посредством кардана, изменяющего длину вслед за ходом вилки. Фото – Rev’it

Говоря о кастомайзерах нельзя не упомянуть компанию Wunderlich, специализирующуюся на изготовлении тюнинга и аксессуаров к мотоциклам BMW. Для выставки EICMA 2015 производитель подготовил полноприводную версию туристического эндуро R1200GSA, оснастив его гибридной силовой установкой, сочетающей 125-сильный бензиновый «оппозит» и мотор-колесо мощностью 10 кВт с задним ходом.

История с полноприводным BMW получила продолжение 1 апреля 2017 года, когда представители баварского бренда выпустили заявление о серийном производстве R1200GS xDrive Hybrid, впрочем, оказавшееся шуткой.

Wunderlich R1200GS Hybrid предлагает альтернативное решение вопроса полного привода на мотоцикле. Фото – Wunderlich

Помимо вышеописанных, относительно часто встречающихся конструкций, бывают и совсем уж безумные решения, например, австралийский Drysdale Dryvetech 2×2×2. Это не ошибка, в названии действительно три двойки: помимо полного привода аппарат имеет ещё и оба поворачивающихся колеса. Такая конструкция стала возможной благодаря тому, что этот полноприводный мотоцикл вообще не имеет ни карданов ни цепей, одни лишь шланги, по которым гидравлический насос гоняет жидкость, приводя в движение колеса. Таким же образом реализовано и рулевое управление.


Сон техноманьяка: мотоцикл с полным гидравлическим приводом

Что же до серийных полноприводных байков, то мотоциклы с колёсной формулой 2х2 строят в Европе и США, а в России существует сразу несколько производителей. Первым серийным полноприводным мотоциклом стал американский «Рокон», вставший на конвейер ещё в конце 60-х и по сей день пользующийся спросом во всем мире. Цепной передний привод и 208-кубовый моторчик не способствуют скоростным рекордам, зато, в отличии от других, топовая версия Rokon оснащается уникальными колёсами.

Rokon Trail Breaker 1973 года с уникальными колёсными дисками. Фото – Antiquemotorcycle

Да, ставятся они не на все версии, а только на топовый Rokon Trail-Breaker, но такой фишки нет ни у одного конкурента: колёсные диски по совместительству являются канистрами, в которые можно налить топливо. Или, в случае, если они пусты – поплавками, благодаря которым мотоцикл обладает хорошим запасом плавучести, и, при необходимости, может переплыть реку. Такой аппарат стоит не дёшево – более 450 тысяч рублей, но он того стоит. Тот же Rokon предлагает исполнения и попроще, например модель Ranger со 160-кубовым мотором можно купить за 435 000 рублей.


Современная модификация мотовездехода Rokon Trail-Breaker. Фото – Сycleworld

Ещё один серийный полноприводный мотоцикл, ставший настоящей легендой при жизни –Yamaha WR450F 2-Trac. Байку, увидевшему свет в 2004 году журналисты пророчили большое будущее и называли его чуть ли не переворотом в мире двухколёсной техники, но, увы, новинка не прижилась. Гвозди в крышку гроба полноприводного эндуро вбили как высокая цена, почти вдвое превышавшая стоимость заднеприводного аналога (официально 2-Trac в Россию не поставлялся, но энтузиасты сами привозили аппараты из Европы за баснословные 16 000€), так и политика японского производителя, выпустившего революционный мотоцикл ограниченным тиражом. Однако, теоретическая возможность купить эту модель всё же есть.


Yamaha WR450F 2-Trac – сказка, ставшая былью

С инженерной точки зрения Yamaha WR450F 2-Trac был и остается выдающимся представителем своего класса: в то время, как привод заднего колеса осуществлялся через цепь, крутящий момент на переднее колесо передавался гидравликой. И хоть трансмиссия мотоцикла и не была в полной мере полноприводной, а, как модно на современных автомобилях, автоматически подключаемой при пробуксовке заднего колеса, те 15% крутящего момента, которые она подавала на переднее колесо, вызывали восторг у всех, кому посчастливилось прокатиться на этом звере.


Передний привод подключается Yamaha 2-Trac подключается при проскальзывании заднего колеса

Американский Christini AWD 450 – ещё один полноприводный мотоцикл, который можно купить новым. В модельной гамме представлено целых пять полноприводных моделей, построенных вокруг 450-кубовой платформы, среди которых, помимо обычных эндуро, есть супермото и мотоцикл для армии. Стоят они, в зависимости от комплектации, от $8 500 до $14 000, имеют статус «street legal» и, в теории, возможность получения ПТС в России.

Впрочем, самым интересным предложением для наших соотечественников станут даже не они, а 300-кубовый полноприводный Christini AWD 300 за 7 995 долларов и комплект Chrisitni AWD Framekit, позволяющий переделать ваш мотоцикл под полный привод. Компания предлагает набор комплектующих для установки полного привода на двухтактные и четырёхтактные эндуро КТМ, выпущенные в период с 2005 по 2011 годы за 3995 долларов, а также комплект переделки под полный привод 250 и 450-кубовых мотоциклов Honda, выпущенных с 2005 по 2013 год за 3 595 долларов. Стоимость может показаться высокой, но это не так: в комплект полного привода для Honda и KTM входит рама, вилка, полный комплект трансмиссии для привода на переднее колесо и кастомный топливный бак.

Военные испытания Christini AWD 450 Military

Внимания заслуживает и механизм реализации привода на переднее колесо: мощность с ведущей звезды отбирается цепью и через редуктор передается на кардан, идущий сквозь раму. В рулевой колонке угловой редуктор передает мощность на две звезды, расположенные прямо в передней траверсе, откуда она, через два кардана изменяющейся длины приходит на редукторы переднего колеса, которых, разумеется, два. Более того, для минимализации гироскопического эффекта, карданы вращаются навстречу друг другу!


Сложно представить себе механизм реализации цепного привода в траверсе, но, тем не менее, он существует!

А если покупать иномарку дорого, колхозить не хочется, но желание ездить на полноприводном мотоцикле не угасает, внимание стоит обратить на отечественных производителей – в России брендов занимающихся «полноприводниками» больше, чем где бы то ни было. И пусть до высоких технологий им ещё далеко, свои функции российские полноприводные мотоциклы выполняют отлично. Самым популярным аппаратом, из представленных сегодня на рынке, является мотоцикл «Тарусь».

Вездеход сделан предельно просто и надёжно: подвесок нет, двигатель от генератора, две передачи, а единственный дисковый тормоз установлен не на колёсах, а на трансмиссии. Зато в самой голой комплектации «Тарусь» стоит всего 115 000 рублей, а в самой топовой, с двигателем Honda, фарой и электростартером 140 000 рублей. И не беда, что в виду отсутствия ПТС, на таком мотоцикле нельзя ездить по дорогам, зато его можно быстро разобрать и положить в багажник универсала.

Отечественный производитель предлагает неплохую альтернативу «Рокону» за вменяемые деньги

Также полноприводные мотоциклы производит и компания Vilar-Pro. Конструктивно их «Архар», а именно так называется модель, близок к мотовездеходу «Тарусь», но, в отличии от него, производитель ничего не сообщает о характеристиках байка на своем сайте и не называет цен, хотя на выставке «Мотозима 2016» мотоцикл представлен был.

Полноприводный мотоцикл «Архар» – прямой аналог аппарата «Тарусь». Фото – Лёня Немодный

И последний полноприводный мотоцикл, доступный на российском рынке – «Васюган». Судя по информации, представленной производителем, базовая модель комплектуется 107-кубовым четырёхтактным китайским мотором и стоит от 85 000 рублей. Вдобавок, аппарат можно заказать и с более мощным двигателем, выбрать резину, колёсные диски или даже трёхколёсное исполнение.

Полноприводный мотоцикл «Васюган» – самый бюджетный из отечественных мотовездеходов

Время полноприводных мотоциклов только начинается, о чем свидетельствует ежегодно растущий спрос на них. Увы, главную проблему привода на переднее колесо – высокую неподрессоренную массу, негативно влияющую на управляемость и работу подвесок, инженерам решить пока не удалось. И хотя некоторые решения позволяют е ё снизить, в быстрых гонках по-прежнему доминируют традиционные конструкции.

Если ваш образ жизни подразумевает путешествия или поездки по бездорожью, то мото с полным приводом, на которых удастся забраться в такие места, куда моноприводным машинам дорожка заказана, могут стать верным выбором!

Подпишитесь на Омоймот Вконтакте, на Facebook, в Google+ или Twitter, чтобы первыми получать анонсы самых интересных материалов.

ИЖ планета привод на коляску (Описание конструкции)

Опубликовано 24 Мая 2018

Описание конструкции самодельного привода на коляску ИЖ планета.

Русь на выдумку хитра! Не хуже чем у австрийцев получилось. Про всяк случай видос сохранил. Может и себе когда-нибуть переделаю! ))

смажь селидольчиком. лучше покатится

Идея супер Владимир!

Владимир, приветствую! Случайно попал на это видео, когда смотрел обзоры Уралов с приводами. С большим интересом посмотрел Вашу работу! Очень здорово и технично! Приятно слышать речь технически образованного человека! Встречается это очень редко. Спасибо что поделились наработками, примем на вооружение! Всех благ!

Отличная работа) а со включенным приводом экстренное торможение не приводит к поломке?

Владимир, руки растут у вас из правильного места))) такую конструкцию сложную придумал, да ещё и воплотил в жизнь. я вот думал, как бы на свой юпитер 5 поставить мост от урала. пару идей есть, буду пробовать. но я не из за привода на коляску хочу это сделать, а так, на одиночку. или на свой боббер. цепь мне чета не очень нравится

При подключении коляски, она будет тормозить через привод от заднего тормоза.

доведи дрын до ума, подшипники на колесах поменяй и звезды чтоб не люфтили доделай, тогда вообще огонь всё будет)

у меня днепр с приводом на коляску заводским — диаметр вала 15

Идея очень интересная и работа проделана большая.Но,без защитных кожухов песок и вода за пару месяцев ушатают новую цепь и звезды напрочь.Неплохо бы сделать защиту на вал(не дай Бог нога попадет)и блокировка не выдерживает никакой критики.Нужен какой-то рычаг типа включения стартера на автомобиле и поставить на крышку пыльник примерно со шруса .Извените за критику(сам занимась конструированием ,это сугубо мое мнение)Удачи в дальнейшей работе!

смысл подшипников если они рукой на вал надеваются и болтаются?

такая конструкция для поездок небыстро и недалеко, очень много цепей которые постоянно работают.

изумительная идея, исполнение на высочайшем уровне, спасибо за великолепный обзор. Удачи в жизненном пути и в новых проектах.

kakoje zaziganije prikombiniroval ?

молодец мужик люблю изобритательных людей

не понял а как подачу регулировал что бы на оба колеса одинаковая была?

Здравствуйте, Владимир! Подскажите, у вас скорость вращения ведущих колес одинаковая получилась? не тянет в сторону?

Че тут коментить то, идея великолепная! Лайк.

идея очень интересная.. как это в плане надежности? расход намного увеличился?

Браток, конечно тебе большой респект за твой труд, но не лучше купить б/у Ниву, где так же с женой и детьми садите и проедите там где этому ИЖу с приводом на коляску и не снилось, почему я советую Ниву, а потому что у меня как раз была б/у Нива, на которой я удачно отъездил 7 лет, и ИЖ-Ю3 с коляской был, правда без привода. Просто я представил как после проезда грязного участка дороги, как будет жевать цепь на коляске, как наждаком. Эта цепь будет ходить очень, очень мало. Ставлю тебе лайк только за твой труд.

все круто,тольео конечно не хватает 4х тактника,низов нет а то совсем,ткк сцепление скоро кончится

Пятку правой ноги болт на валу обстругает,опасно так рядом без всякой защиты.

нахуевертил такого. а самый стрём-штанину правой ноги на вал привода коляски намотать!

мужик рукастый и с головой, но зачем.

((( классный дядька столько времени зря потратил(((

Ещё б уход за мотоциклом- был!

молодец из говна делает вещи эффективные.

А видео в движении нету, хотелось бы увидеть, как мот в управлении. Сам же автор говорил, что едет только прямо. Танк — и то может поворачивать.

планета-самый лучший и надежный из руссийских мотоциклов! отъездил 6 лет на пятой планете. была собрана из трех планет!

molodet mujik, otlicnoea ideia , spasibo za video , ea toje zdelaiu sebe takoe, bravo

так вот не понял как установлена звёздочка которая натягивает цепь,маленькая на движке и как включал заднюю в одном болоте,или там глушил,а потом включал зажигание и заводился в обратную?

УРАЛ КУПИ С ВЕДУЩЕЙ КОЛЯСКОЙ И БЛОКИРОВКОЙ

Мужик ты гений, я бля на ураре 2-й год бошку ломаю как привод на коляску замутить, а ты на иж замутил. Лови лайк Чтоб цепь не снимать постоянно с колеса коляски, попробуй воткнуть в систему обгонную муфту помощнее, мож потянет.,

Тебе надо было в кб ИЖ . Может не закрылись бы..

Зажигание и генератор от «восход» .

Классная работа. с меня лайк за труды,хорошо придумал!молодец!

Дело ясное что нет дифференциала, как поворачивать?

варни туда каретку с велосипеда бвдет работать как автамат

а как же на поворотах?что чепь без натежителя работала, надо переделать вилку, чтоб ведущий вал привада проходил через (болт) крепления вилки коляски и тогда всё гуд

Придумано, конечно всё прекрасно, но это же уже внесение изменений в конструкцию.

Молодец! Приятно удивил! Сам владею иж п5 использую на рыбалку, охоту! Вдохновлен на изготовление аналогичного привода! Спасибо!

Добрый вечер. Хотелось бы узнать какие звезды стоят в крышке кпп их шаг и размеры, потомушто они не устанавливаються у меня как на видео они выходят за границы крышки? Какой размер подшипника звездочки?

кто как хочет так и дрочит)))

А чё всё такое ржавое? Смазать то нельзя что ли? Прямо как пепелац в «Кин-дза-дза».

бля ну а понту, столько ебастоса,ето бессмысленно

Здрavстvуй. a есть ссылкa нa подробную конструкцию приvодa нa коляску(чертежи)?

А замок цепи поставил неправильно.

голь на выдумку хитра ))

все грязное,ржавое ощущение что на Моте пашут в прямом смысле слова))))

Брат постывь эластичную муфту с класики и ударов не будет на коляске

Доброго времени суток, хочу повторить вашу конструкцию. Подскажите пожалуйста выдержит ли в качестве приводного вала труба толстостенная на 30. В теории думаю должна — автомобильные карданы по сути — труба толстостенная, а нагрузка там больше.

интересен только как разовый эксперементальный вариант. В кустарных условиях — ремесленника. А по факту куча недостатков связанных с надежностью

Мда. Напиздякано пипец.

зачем привод на коляску . ПЛАНЕТА с коляской и так слабо тянет а тут ещё

Автор мысль хорошая но без обид, воплощена в жизнь коряво. звёздочки в картере на коляску несоосны, неужели нельзя было сварить 2 звезды подальше друг от друга, чтобы была соосность со звездой на коляску? Заодно бы и ненадо было вразнобой подгадывать, штивты бы по любому не попадали друг на друга. Уж лучше крышку бы отдалил бы или другую сделал. Сварочные швы корявые и местами непровареные, честно, руки оторвать за такую сварку. Ладно бы забор так сварил, но ведь звёздочки.

Система эксплуатируется давно уже. Почти год! ))))

Нахрена. Купи Урал к-750 с приводом на коляску, они сейчас советские стоят копейки просто! Планета твоя как тягач будет НЕ ЛУЧШЕ, чем тот же к-750. Впрочем, собака яйца лижет, когда делать нехер

полезная инфа спасибо . Может поставить корданчик чтоб раму не перепиливать

ну а по включению можно наварить пару колец и вилочку сделать для включения как в коробке передач ну это как предположения . спасибо за идею вариантов миллион

Володя, ты молодец .

привет снеми пожалуйста видио о приводе на коляске как дороботать чтоб не слитала цепь

я недумал что славяни выебут всё молодец

Сделано как все гениальное просто умница спасибо за идею.

тролли — утритесь. Молодец мужик!

а насчет редуктора от муравья не думали?

Мужик тебя под прицелом заставили снять это видео? Чё такой грустный? Улыбнись епта:)

Планета, да ещё с коляской . ммм. да, он так хуже едет. Вот понимаю, Юпитер 5 с коляской, Урал с коляской. А тут планета . ммм. да.

Чего пристали к мотоциклу? Да тут за один только аудиоряд тыщу лайков не жалко!

здраствуите и держыт каробка передачь?она и без привода на коляску ломаетса,можэт если усилить коробку както то я согласе это ужэ эканомныи трактор

Автору конечно лайк за труды! Но вопрос не проще было квадрик сварганить,или трицикл на крайняк,небыли такой мысли.

А смазки то ! везде. Рыжая такая !

можно сделать более подробный обзор конструкции привода ? особенно крепления вала к коляске . зарание спасибо .

А почему на штатные передние звезды не поставил??

А почему на штатные передние звезды не поставил??

МОЛОДЕЦ, квадрик курит и по расходу, и по грузоподъёму

Мототехника и запчасти: http://ирбисмоторс.рф/

Володь купи какой нибудь джип отремонтируй и будешь жить не зная проблем.

Да, что хочется сказать, задумка хорошая для душа и творчества, исполнение тоже хорошее, отбор мощности на каляску сделан грамотно, но по моему есть пару косяков, потшипник промвала привода на коляску, расположен далеко от ведущей звезды, его надо было сделать внутри арки на маятнике, в паре тройке см. от звезды, вал надо изготовить из стали 40Х, но если это всё тех момент, то вот кожух на муфту подключения коляски, просто жизненно необходим. А так да, молодчина, базару нет, с меня лайк .

А зачем он нужен ?,планета и так хорошо идёт,лучше поставить бесконтактные зажигание толку будет больше.

Лайк авансом. Петличку купи если думаешь продолжать канал раскручивать.

планета легче урала .круто придумано.

Молодец Владимир очень интересный контент не остонавливайтесь на достигнутом успехов вам

Владимир- тебе медаль за идею! ))) В прошлом году сделал на свою планетку подобный (с небольшими отличиями по мелочам) привод на коляску. Доволен как слон.) С весны до осени накатал 1600км, из них 1300 км в жестких режимах ( первая-вторая, вода.грязь,легкие болотца, и это всё с грузом в среднем до 200кг) . конструкция выдержала,ни где ни что не порвало и не оторвало! Проходимость поражает,там где раньше и на легке бывало толкал-сейчас с грузом едет сам,а если и встрял-то на много проще выбраться чем на авто)) . Теперь и машинка больше отдыхает,потому что на короткие дистанции мне проще , дешевле и быстрее на планетке сгонять.

Как так ты смог сделать,если коробка не выдерживает даже без коляски ,всегда вылетает вторая.

Передний привод для «Урала»

ПОДГОТОВКА. Вал кикстартера мешал будущей конструкции, и я его обрезал «болгаркой» заподлицо. Теперь двигатель запускает штатный электростартер от новых ирбитских мотоциклов. Но его установил не на штатном месте — сбоку, там он тоже будет мешать. Приспособил его сверху, над серединой коробки передач. Над стартером разместил самодельный корпус воздушного фильтра (с фильтрующим элементом от «Жигулей»). Чтобы двигатель легко запускался в холодное время года, установил аккумулятор емкостью 35 А.ч.

ПРИВОД. К вилке, которая насажена на выходной вал КП, приварил «ижевскую» звездочку с 18 зубьями. Изготовил пластину, по краям которой приварил «стаканы» для подшипников — в них теперь вставлен главный вал привода. С правого края этого блока приварил «стакан», в который установил выходную шестерню (4-й передачи) от «ижевской» КП со своим же роликовым подшипником и звездочкой с 18 зубьями. Внутри шестерни свободно вращается задний конец главного вала. Эта часть изготовлена по подобию правой половины первичного вала «ижевской» КП. На его шлицы надел шестерню 2–4 передач (тоже «ижевскую»). Передвигая ее по шлицам, можно вводить в зацепление кулачки ее и выходной шестерни — включать или выключать привод. Причем не вручную: шестерню передвигает рычаг электромагнита, а его выключатель расположен на руле. Чтобы включить привод, следует остановить мотоцикл и нажать кнопку. Удобно! Зубья шестерен за ненадобностью срезал, а поверхность, на которой они были, отполировал. Теперь по ней скользят сальники, защищающие механизм от грязи. К переднему краю блока (по ходу мотоцикла) приварил другой «стакан», в нем разместил двухрядный шарикоподшипник от заднего моста «Урала».

Этот блок закрепил на шпильках крепления двигателя. Натяжение цепи из 24 звеньев можно регулировать, устанавливая между блоком и рамой мотоцикла на шпильки крепления шайбы нужной толщины. Вставил главный вал в «стаканы» и закрепил с одной стороны двумя гайками, с другой же установил на него наружный ШРУС от автомобиля «Ока». Закрепил его так же, как крепится крестовина на штатном заднем мосту — тот же клин, такая же гайка с левой резьбой. ШРУС входит в сальник, которой находится в «стакане» перед двухрядным шарикоподшипником.

ПОДГОНКА. Закрепив собранную конструкцию, натянул цепь — все сложилось: главный вал вращается свободно, система включения работает. Но при установке левого цилиндра столкнулся с тем, что вал уперся в ребра охлаждения цилиндра. Пришлось их немного подрезать. Потери составили около 50 см2. Но не заметил, чтобы система охлаждения много потеряла. Заодно немного отогнул выпускную трубу левого цилиндра — чтобы не мешала валу в поворотах налево.

ПЕРЕДНИЙ МОСТ. Осталось прикрепить к переднему колесу задний мост «Урала». Взял концевые части заднего маятника, приварил к перьям передней вилки. (Старался выполнить все посадочные размеры, как у заднего колеса.) Крышку редуктора моста повернул на 47°, чтобы ее хвостовик «смотрел» в сторону вала. На хвостовике закрепил крестовину и эластичную муфту. С другой стороны муфту соединил с переделанным поворотным кулаком, который включает подшипник, ступицу и еще один ШРУС от автомобиля «Ока», тоже наружный. Поворотный кулак жёстко прикрепил к левому перу передней вилки. Эта часть конструкции нужна, чтобы при повороте руля вал не касался колеса. В «гранату» установил и закрепил стопорным кольцом полуось. Это труба квадратного сечения, в которой продольно скользит квадратная по сечению вторая полуось противоположного ШРУСа. Так компенсируется изменение длины вала при повороте руля и срабатывании передней вилки.

РЕЗУЛЬТАТЫ. Все узлы переднего привода сконструировал так, чтобы максимально упростить установку и демонтаж механизма. Для того чтобы снять привод, достаточно усилий одного человека, а времени понадобится до получаса. Захочешь вернуть на свои места — потратишь около часа. Углы поворота руля удалось сохранить прежними, хотя, должен сказать, «гранаты» при максимальных углах работают на пределе.

На вращение еще одного редуктора затрачивается часть мощности двигателя. Но, вопреки ожиданиям, максимальная скорость не снизилась. Хотя расход топлива существенно увеличился: если в штатной комплектации расходуется 8 л на 100 км, то с передним приводом — 10,5 л. Что не удивительно: суммарный вес дополнительных узлов, не считая электростартера и большого аккумулятора, составил 21 кг.

Большинство деталей изготовил буквально «на коленке», так что их точность и соосность оставляют желать лучшего. Во время летней эксплуатации обнаружился недочет — механизм включения привода нуждается в защите от грязи, так что сейчас приспосабливаю аккуратный кожух. Тем не менее аппарат проехал без поломок уже около 5000 км и успешно прошел испытания на ИМЗ. Причем на заводе его сравнивали с мотоциклом, на который были установлены: привод на боковой прицеп с блокировкой дифференциала, резина с мощными грунтозацепами и более мощный двигатель. Мой не уступил ему, «вооруженному до зубов», в проходимости! А какими были бы результаты, установи я на свой еще и ирбитский привод на коляску?

Во мне шевелилась надежда на то, что ИМЗ возьмется выпускать «Урал» с моими усовершенствованиями, однако заводские специалисты сказали, что «Урал» и без того недешев, а дополнительные агрегаты сделают его еще дороже. Я же уверен, что свой покупатель у такой машины будет.

Самодельная техника

Вход на сайт

Последние статьи

  • Самодельный вездеход «Тербуныч»
  • Сварочный аппарат из автомобильного генератора
  • Двигатель УД2
  • Самодельное багги
  • Самодельная гусеница

Самодельный реверс редуктор из коробки мотоцикла урал

Реверс редуктор собственными руками: разновидности

Каждый хозяин, владелец участка, всегда желает обработать его лучшим образом, но для этого ему необходимо иметь хороший механизм для обработки; маленький трактор или же мотоблок. Его можно купить, если имеется в наличии достаточно средств. А если их пока нет? Выход есть!

Можно самому сконструировать механический агрегат — минитрактор, для работы на огороде, участке или на поле. Что же для этого нужно?

  • умение смастерить мотоблок;
  • детали для машины;
  • инструменты для работы.

Если же вы нуждаетесь в помощи, то в интернете вы сможете найти массу предложений и подсказок, как смастерить мотоблок своими руками.

Определение редуктора и его предназначение

Самой важной частью мотоблока является редуктор. Это главный привод всего механизма, с помощью которого работает сельскохозяйственный агрегат. Владельцу важно знать, что срок работы мотоблока зависит от редуктора, поэтому нужно выбирать качественный, надежный механизм.

Предназначение редуктора — преобразовывать и передавать крутящийся момент, который образуется от механической передачи и этим заставляет механизм машины работать.

Разновидности редукторов

Существует некоторые разновидности редукторов:

Устройство углового реверс редуктора

Это один из эффективных редукторов. Его задача: обеспечить стыковку трансмиссии с двигателем. Угловой редуктор владелец может усовершенствовать сам, что поможет увеличить мощность редуктора. Состоит механизм из:

  • корпуса генератора;
  • фланца;
  • фланцевого крепления;
  • шпонок и стальной шайбы;
  • шкивого крепления;
  • шкива, который имеет клиноременную передачу;
  • роторного вала;
  • фланцевого подшипника.

Чтобы сконструировать угловой редуктор, много знаний не понадобится. Здесь приемлемы даже минимальные навыки в его изготовлении.

Описание понижающего и шестеренчатого привода

Понижающий редуктор служит для понижения количества оборотов и максимального увеличения мощности. Этот вид редуктора является самым надежным и мощным, потому что он имеет специальную охлаждающую систему, которая используется для охлаждения воздух, поэтому мотоблоки способны выдержать большие нагрузки и могут выполнять разнообразные функции. При вспашке даже большие глыбы не являются для них препятствием.

Шестеренчатый редуктор имеет самое простейшее устройство. Трансмиссия этого механизма является передатчиком между двигателем и колесами. Преимущество шестеренчатого редуктора заключается в его простой и надежной эксплуатации.

Реверсный механизм

В реверсном приводе муфта располагается между коническими шестернями, которые размещены на главном валике. Это устройство имеет название: схема реверсирования, которая является совсем не сложной.

Преимущество этого оборудования — давать задний ход, что часто очень необходим для машины в различных ситуациях. Конечно, эта система не представляет возможности получения высокой скорости, но это не является большим недостатком.

Итак, рассмотрев разновидности, устройство и принцип работы различных редукторов, приходим к выводу, что их возможно сделать самим в домашних условиях.

Изготовление реверс редуктора вручную

Теперь главная задача: как смастерить самому редуктор для мотоблока, чтобы двигатель был мощным и надежным? Для упрощения работы в изготовлении механизма можно взять уже готовый образец, например, от мотоциклов Днепр или Урал. Должны присутствовать такие детали:

  • линейка и штенгенциркуль;
  • отвертка прямая и косая;
  • пилка для металла;
  • плоскогубцы, кусачки;
  • разные по величине молотки и тиски;
  • резиновые прокладки, желательно несколько разных.

Вначале нужно подготовить корпус для реверс редуктора. Для этого хорошо подойдет двухдюймовый фитинговый угольник. Можно его сделать и самому, для этого нужно сварить корпус из металлических пластин.

Используют еще вал генератора от мотоцикла Урал. Его просто мастерски дорабатывают. Шестерни для редуктора можно использовать от бензопилы Дружба. В одном из валов удалить концевик, затем просверлить нужного диаметра отверстие. Важно помнить, что для выполнения этой работы необходимо иметь все нужные инструменты, так как от этого зависит качество изготовления привода.

Другой вал-шестреню вместе с подшипниками и его обоймой монтировать в корпус редуктора с противоположной стороны. И уже на выходном вале владелец должен насадить шкив, обеспечивающий вращение с помощью клиноременной передачи. В конце, к раме капота прикрепляют подшипники — вентиляторы, используя при этом сварку.

Вот так можно самому сконструировать небольшой трактор для домашнего хозяйства с минимальными затратами на него.

Схема редуктора, собранного из деталей списанной машины

Этот редуктор собран из деталей главного привода машины ГАЗ — 69. Конические шестерни вращаются от звездочки привода, который закреплен на хвостовике. Затем крутящийся момент перенаправляется на одну из двух ведомых шестерней, которые вращаются в подшипниках под номером 206 на шлицевом валу. В нужное время работает та шестерня, которая сцепляется с втулкой реверса на центральном шлице вала. Затем карданом движение передается дифференциалу или же ведущему колесу механического транспорта.

И заключающий важный момент для владельцев мотоблоков или минитракторов. При покупке механизма цена также играет важную роль, потому что на дешевые агрегаты в основном устанавливаются неразборные редукторы. Такие механизмы ненадежны для долгосрочной работы. Этот редуктор при надобности невозможно отремонтировать, разобрать или собрать, поменять детали. Его изготавливают из металла низкого качества, детали у него негельзированные.

На дорогие агрегаты устанавливаются редукторы, которые можно разобрать, а это позволяет производить техническое обслуживание редуктора и ремонт. Как и любой другой механический транспорт нуждается в постоянной перепроверки, ремонте, обновлении, так и редуктор необходимо постоянно просматривать и контролировать. Время от времени обязательно проводить диагностику механизма, для предотвращения поломок в дальнейшем.

При покупке выгоднее купить более дорогой редуктор, потому что он послужит вам дольше.

Если у вас возникли вопросы — оставляйте их в комментариях под статьей. Мы или наши посетители с радостью ответим на них

Почему НЕ стоит покупать мотоцикл Урал

Здесь и в других местах часто задают вопрос: «Стоит ли покупать Урал или . »

Итог вверх: Мотоциклы Урал отличаются низким качеством (сборка и отделка) и надежностью по той цене, которую они взимают. Это один из САМЫХ НАДЕЖНЫХ новых мотоциклов, которые сегодня можно купить в Америке. Если вы покупаете новый велосипед по новым ценам, вы заслуживаете нового качества велосипеда.Старый дизайн — не повод для плохого контроля качества.
Это ВАШИ деньги , прочтите раздел обслуживания на фан-сайте Урала и посмотрите, подходит ли вам этот мотоцикл.

Это все МНЕНИЕ. Кроме ссылок на чужие поломки. Это события реального мира.

Если у вас уже есть Урал, НЕ читайте этот пост. Вы расстроитесь!

Я ОТЛИЧНО ценю всю помощь, которую мне оказало уральское сообщество. Они услужливая и преданная группа.Сообщество отличное, байк не

К сожалению, уралисты не любят разногласий и легко ранятся. Плохо говорите об Уральском бренде, и о вас будут говорить плохо. Уральским болельщикам легче напасть на человека, чем защитить байк. Так что я сразу признаюсь, что я киска ноющая всезнайка. Незрелый ковер, забивающий золотоискатель, которого кормили серебряной ложкой. У меня даже Урала нет, я никогда не жил в России, и каждое сказанное мной слово — это антиуральский заговор и ложь.

Теперь, когда у нас есть это решение, можем ли мы попытаться поговорить о велосипеде вместо людей?

Мой опыт основан на владении двумя новыми Уралами. В течение первых нескольких месяцев и тысяч миль оба они столкнулись с серьезными проблемами, связанными с «остановкой движения мотоцикла», такими как отказ главной передачи, электрические проблемы, сломанный маятник и вода в карбюраторах. Также было множество мелких вещей, таких как сломанные тормоза, неисправные сигналы поворота и тормоза, спидометр, который отскакивает вперед и назад в диапазоне 20 миль в час, и сломанный глушитель рулевого управления.Вдобавок к этому есть общие проблемы с качеством изготовления. Новые детали с дырками, мусор в бензобаке и т. Д. Проще говоря, в производственном процессе «Урал» наблюдается поразительное отсутствие внимания к деталям и контролю качества.

На вашем Урале будет весело ездить, но со временем вы устанете от быстрой поездки в магазин, которая превратится в двухчасовое обслуживание дороги.

Вы хотите проводить время верхом или мастерить?

(1) Они ненадежны, требуют частого обслуживания и плохо контролируются.
Из сотни постов, которые последуют за этим, никто и никогда не будет утверждать, что какая-то другая марка менее надежна, чем Урал.
Они делают ОДИН мотоцикл уже 70 лет, можно подумать, они бы уже выяснили ошибки!

(2) Они плохо спроектированы и неудобны для пользователя.

(3) Гарантия на Урал — Детали, на которые распространяется гарантия, но вы все равно будете иметь карманные расходы в случае их поломки (буксировка и т. Д.).

(4) Даже уральское сообщество признает их ненадежность.

(5) Плохая дилерская сеть

(6) Общая аргументация: Вы бы купили что-нибудь еще, произведенное в России?

(7) Вы можете получить что-нибудь получше! В том же ценовом диапазоне есть и другие варианты с коляской, которые намного надежнее.

(8) Хорошие качества мотоциклов Урал.

(1) Урал НАДЕЖНЫЙ, КОНТРОЛЬ КАЧЕСТВА НЕДОСТАТОЧЕН и требует ЧАСТОГО обслуживания.
«Ненадежный» — это, конечно, относительный термин, и я имею в виду ненадежный по сравнению с любым другим новым мотоциклом, продаваемым сегодня в США. Люди начинают защищаться, когда вы говорите, что они ненадежны, но я бы хотел услышать, как кто-то скажет, что в СРЕДНЕМ Урале надежнее, чем [Харлей, Триумф, Хонда, Ямаха, БМВ, Сузуки и т.д.]
Сотни постов, которые последуют за этим, никто и никогда не будет утверждать, что любой другой бренд менее надежен, чем Урал.

— Они делают ОДИН мотоцикл уже 70 лет, можно подумать, они уже выяснили ошибки!

— На Урале столько всего может пойти не так.То, чего вы никогда не ожидали. То, чего никогда не должно случиться на НОВОМ байке. Лучший способ убедиться в этом — потратить некоторое время на просмотр форума Хаммерина и Ренчина на сайте Soviet Steeds. http://www.sovietsteeds.com/forums/viewforum.php?f=5
Неисправные тормоза, бортовые передачи, поршни, рамы и трансмиссии среди многих других проблем на относительно новых машинах.
Прочтите, подумайте, вот что ждет вас в будущем, если вы решите купить Урал.
Вы платите новые цены на велосипед и получаете некачественный велосипед.

Вот еще несколько проблем с выбором владельцев. Я искал сообщения за последние 6 месяцев о байках 2010 года выпуска или новее.
Вернитесь в прошлое для сообщений или посмотрите на старые мотоциклы, и станет намного хуже!
Учитывая относительно небольшое количество проданных Урал, там наверняка возникнет много проблем.
И это только ОДИН форум с несколькими десятками активных участников. Так много проблем в таком маленьком сообществе.

Новенький Урал, мертвый при езде домой от дилера ( >> НАЖМИТЕ ЗДЕСЬ ПЕРЕЙДИТЕ НА ГЛАВНУЮ

УРАЛ ИМЗ 8.103.10

Есть у меня вот такое транспортное средство. Урал 8.103.10 1988 года выпуска. Эта модель отличается наличием задней передачи, улучшенными карбюраторами К-63У. Мотоцикл попал ко мне в 2005 году, до этого простоял в гараже 7 лет. Состояние хорошее, на нём поездили конечно, но старались следить. Всё на мотоцикле заводское, за исключением пары мелочей. Пробег 17000 км.

В своё время мотоциклы были средством передвижения, а не дополнительным транспортным средством. Мотоцикл порой заменял автомобиль, ездили люди с ранней весны до поздней осени. Урал не конкурент нынешним чопперам и мощным жужжалкам в двухколёсном варианте. Но колясыч незаменим в сельской местности, в лесу и просто для поездок на природе. Езда на охоту, рыбалку, на пикник с друзьями, намного интереснее чем на автомобиле. Звук оппозита создаёт особую атмосферу, непередаваемую. Есть свои тонкости, к которым водитель обычного байка может быть просто не готов. На нём не погоняешь, ловко закладывая виражи. Масса мотоцикла около 340 килограмм и ездить надо так чтобы не прибило собственной же каляской. Но к этому привыкаешь и адаптируешься. Урал это «внедорожник, квадроцикл», но вполне пригодный для городской езды. Вся конструкция сделана просто и сурово — сказываются военные корни мотоцикла.

Такие детали как рама, кардан, мост и сцепление рассчитаны на огромные нагрузки. Чем и пользовались многие владельцы глубинки, таская за мотоциклом и на нём всё что необходимо. Тем и объясняется почти полностью разбитый парк этой техники. На моём Урале тоже стоит фаркоп для прицепа, использовался периодически для доставки грузов.
Двигатель 650 см3 очень тяговитый и прожорливый, выносливый и простой в обслуживании, работает тихо и аккуратно. К качеству бензина и масла неприхотлив. Коробка включается чётко, но шумно. Задняя передача вынесена на правую ногу и маневрировать на месте получается очень удобно и быстро. Нейтраль ловится легко, к слову их две — между 1и2 и между 3и4 передачами. Но несмотря на это для более лёгкого включения нейтрали на щитке приборов вынесена сигнальная лампочка, а справа на коробке передач установлен рычажок ручного переключения.

Основные неприятности владельцам доставить могут система зажигания, и карбюраторы. Но и то и другое регулируется и нормально работает. Тем более сейчас выпускается множество различных бесконтактных систем и карбюраторы отечественной и импортной разработки.

Для меня Урал это достойный продукт нашего мотопрома, лучший мотоцикл. Проехавшись на нём, не захочется пересесть на маломощную стрекоталку.
Этот мотоцикл сошёл с конвейера ИМЗ в 1988 году, в те годы завод выпускал до 130 тысяч мотоциклов в год. Такой большой был спрос на эту технику. Всего на начало 90-х годов Уралов произвели 3 миллиона! Стоил в то время он четверть от цены автомобиля.

Сейчас же на ИМЗ делают несколько сотен мотоциклов в год ручной сборки, и почти все из них отправляются в Европу или Америку. Цена современного Урала просто неадекватная для нашего покупателя 500-650 тыс.руб.

Особенности полноприводного мотоцикла Урал: «гроза» бездорожья

Полноприводные мотоциклы не являются чем то новым и необычным. Их создали достаточно давно, при этом использовали подобные транспортные средства, в основном, для участия в мотогонках раллийного типа. Прежде всего, это объясняется тем, что такие модели намного лучше справляются с поворотами на высокой скорости.

Тем не менее, в отличие от машин с полным приводом, полноприводный мотоцикл не имеет полноценного ведущего переднего колеса. На самых распространенных моделях такого типа от торговых марок Ямаха и КТМ на переднее колесо передается только 20 % мощности. Компания Кристини смогла создать байк, на переднее колесо которого передается 50 процентов мощности, но это сильно увеличило вес транспортного средства. Что же всему этому может противопоставить отечественные модели? Обо всех достоинствах и недостатках полноприводного мотоцикла Урал мы и поговорим сейчас.

Когда появился первый полноприводный мопед

Впервые модель была продемонстрирована в 1924 г. в Британии. Долгие годы это был единственный экземпляр. Лишь спустя почти 3 десятка лет был изготовлен известный байк Рокон. Его принцип работы базировался на передаче момента на переднее колесо при помощи двух цепей.

Несмотря на то, что отсутствовала подвеска, мотоцикл отлично чувствовал себя на труднопроходимых участках дороги. Вес такого транспортного средства не достигал даже 100 кг. Данный мотобайк пользуется широкой популярностью и в наше время.

Видеообзор мотоцикла Урал с приводом на коляску:

Отечественные модели

Впервые наши инженеры начали работу над подобными транспортными средствами во времена Второй Мировой войны.

Тогда же придумали и мотоцикл с приводом на коляску. Подобные байки в нашей стране пользуются широкой популярностью среди жителей сельских территорий, которые используют транспорт для перевозки различных грузов.

А что же насчет полноприводного Урала?

В принципе, подобное транспортное средство никогда официально не выпускалось. Таким образом, приобрести серийную модель не получится. Тем не менее, один русский умелец сумел самостоятельно создать Урал с приводом на коляску, который отлично справляется с труднопроходимыми участками дороги. На такое транспортное средство монтируется радиатор с ВАЗ 2106, а также два дополнительных электровентилятора. Также понадобится аккумуляторная батарея на 63 ампера и самодельный передаточный механизм.

Стоит сказать, что такой вариант привода на коляску Урал является наиболее универсальным и позволяет добиться отличных параметров проходимости и надежности. В результате, многие начали наследовать и копировать подобное творение, так что сейчас можно увидеть достаточно большое количество подобных транспортных средств.

К сожалению, производители не всегда прислушиваются к пожеланиям клиентов, так что пока мотоцикл Урал с приводом на коляску не поступил в серийное производство. Что ж, возможно, через несколько лет его начнут выпускать массово, пока же следует довольствоваться самодельными моделями.

Преимущества и недостатки транспортного средства

Среди основных причин, почему Урал с ведущей коляской пользуется огромной популярностью, можно выделить:

  • отличную проходимость (вероятность где-либо застрять практически равняется нулю);
  • хорошие показатели грузоподъемности;
  • улучшенное управление;
  • более плавную и мягкую динамику.

Но есть у полноприводного мотоцикла Урал и некоторые минусы. Прежде всего, тут более сложное устройство ходовой. Кроме того, отсутствует возможность отсоединить коляску. В то же время, плюсов явно больше. Особенно для тех, кто любит езду по труднопроходимым участкам дороги.

Еще одна отечественная модель

Днепр-16 – это еще один советский байк с приводом на коляску. Модель выгодно выделяется благодаря прорезиненным рессорам коляски и грузоподъемности в 200 кг. Подобное транспортное средство станет отличным вариантом для отдыха и работы.

Небольшой итог

Итак, полноприводные мотоциклы являются незаменимыми транспортными средствами для тех, кому требуется часто ездить по труднопроходимым участкам дороги. Они отличаются повышенной проходимость и надежностью. Среди наших моделей тут выгодно выделяется Урал с полным приводом.

Такое транспортное средство способно с легкостью преодолевать практически любые участки дороги. Тем не менее, в серийное производство байк не поступил, так что следует либо покупать его на вторичном рынке, либо модернизировать самостоятельно.

Крутой видео тест-драйв полноприводного мотоцикла Урал:

Российские и зарубежные полноприводные мотоциклы

  • История полноприводных мотоциклов
  • У нас теперь тоже выпускают мотоциклы-вездеходы с полным приводом
  • Советские мотоциклы с приводом на коляску

История полноприводных мотоциклов

Полноприводные мотоциклы отлично подойдут для активного отдыха и спорта. В начале прошлого века, это 1924 год, британскими производителями был создан первый мотоцикл с полным приводом на двух колесах. Очень долгое время этот мотоцикл был единственным.

В середине прошлого века американская компания Rokon создала свой полноприводный мотоцикл, который разработчики называли мототрактор. Уникальный мотоцикл и сегодня пользуется большой популярностью среди любителей активного отдыха. И для нужд армии его используют.

На мотоцикле Рокон привод на переднее колесо выполнен двумя цепями. На заднее колесо привод используется цепной. Подвеска на мотоцикле полностью отсутствует. Обеспечение низкого давления шинами-дутиками на грунт дает возможность мотоциклу проходить любое бездорожье. И мотоцикл легко проходит грязь и песок. Мотоцикл весит очень мало, около ста килограмм. Широкие шины, небольшой вес, полный привод позволяют мотоциклу легко справляться с самой сложной дорогой и проезжать любые препятствия по бездорожью.

Чем еще удивляет этот мотоцикл? Колесные диски мотоцикла – это герметичные барабаны, где хранится запас воды и топлива. Такие диски и очень широкие шины позволяют плавать данному средству передвижения.

На ходу ступени коробки переключить невозможно. Нужно заранее выбрать режим езды, а во время езды использовать только газ и тормоз. Если внедорожные условия очень сложные, используется первая передача. А для того, чтобы можно было маневрировать, выбирается вторая. На третьей передаче можно разогнать мотоцикл до пятидесяти километров в час. Это самая большая скорость мотобайка.

В конце прошлого столетия мотозаводы за рубежом стали экспериментировать с полным приводом. Компания Suzuki разработала несколько моделей мотоциклов, которые имели различные виды механических приводов.

Эксперименты показали, что все эти приводы жизнеспособны, но очень высокая стоимость оказывалась у мотоциклов с полным приводом, потому что производство таких приводов очень дорогое, и к тому же, на сложных участках бездорожья они были не так надежны, как нужно было бы.

На мотоцикл эндуро компания Suzuki использовала другую схему. Для привода переднего колеса использовался телескопический вал, который имел два конических редуктора. Но эта схема имела очень сложную технологию и стоит довольно дорого.

Компания Yamaha использовала гидравлический привод, который устанавливается на переднее колесо мотоцикла. Такой мотоцикл имел отличные показатели на чемпионате по ралли. Чтобы установить такой привод, не нужно производить серьезных изменений в конструкции самого мотоцикла. Он имеет небольшой вес и такие же маленькие размеры. Его достоинства – крутящий момент распределяется автоматически между колесами, и для этого не нужно дополнительных специальных устройств. На сегодня это самая эффективная система полного привода на двухколесную технику.

Работа над усовершенствованием системы полного привода не прекращается. Каждая компания-производитель старается найти что-то уникальное и удобное.

Российские мотоциклы-вездеходы с полным приводом

В конце зимы в России прошла выставка, которая называется Вездеход-2014. На этой выставке российская компания Мотовездеход-2х2 показала свою модель полноприводного мотоцикла, которую назвала Тарусь.

Идея полного привода для мотоциклов на западе давно уже реализована. А у нас в России – нет. Хотя именно наша страна славится своим былинным бездорожьем, и для производства таких мотоциклов здесь имеются все предпосылки. Но отечественное производство таких мотоциклов не предлагало. Изменилась ситуация только в последнее время.

Внешний вид первого российского полноприводного мотоцикла очень похож на американский аналог. Такие мотоциклы все внешне похожи друг на друга. В центре двигатель, а по краям – два колеса. И привод на российском и американском мотоциклах одинаковый. Но российский вариант мотоцикла с полным приводом имеет заметные отличия. Если редуктор на Роконе стоит на передней вилке, то на отечественной машине он находится на раме. Привод к редуктору от коробки передач проходит через вал. Вал имеет карданный шарнир. Помимо этого его заключили в кожух.

Решение, выбранное на Таруси, намного сложнее. И есть высокая вероятность поломки. Но узлы, дополнительно установленные, увеличивают вес мотоцикла. Комплектация американских мотоциклов богаче. Но вес Рокона 95 килограмм, а Тарусь весит всего 65. Разница большая и немаловажная.

Быстроразборная конструкция российского мотоцикла позволит за пять минут разобрать его при необходимости и поместить в багажник автомобиля. Это очень удобно для охотников и рыбаков. Максимальная скорость Таруси примерно сорок километров в час. Двигатель можно запустить ручным стартером. Но при желании покупателя на него могут установить электростартер. Снежный покров высотой в сорок пять сантиметров преодолевается этим мотоциклом легко.

Мотоциклы с приводом на коляску

Полноприводные двухколесные мотоциклы имеют привод и на заднее колесо, и на переднее. Но армия поспособствовала созданию мотоциклов с приводом на колесо коляски.

Мотоциклы, имеющие коляску, многих привлекают благодаря тому, что на них можно перевозить небольшие грузы. Это свойство трехколесных мотоциклов незаменимо для жителей нашей страны, живущих в селах, где дороги ужасные. Эти мотоциклы незаменимы в домашнем хозяйстве.

Последние модификации трехколесного мотоцикла Урал имеют значительные отличия от других его собратьев. Это мотоциклы с приводом на коляску. В таких мотоциклах колесо коляски может вращаться так же, как заднее колесо.

Есть у таких мотоциклов, как свои преимущества, так и недостатки. Колесо бокового прицепа быстрее изнашивается, а расход топлива увеличивается. И навыки определенные должны быть у мотоциклиста при его вождении. Но главное преимущество такого мотоцикла перевешивает все его недостатки. Проходимость мотоцикла настолько повышается, что застрять на бездорожье практически невозможно. И грузоподъемность тоже повышается, пусть и не намного.

Еще один российский мотоцикл оснащен приводом на коляску. Это Днепр-16. Стандартные мотоциклы не смогут проехать там, где проедет данный мотоцикл. Двигатель мотоцикла имеет объем шестьсот пятьдесят кубов. Мощность двигателя – тридцать две лошадиные силы. Скорость мотоцикл полный привод имеет меньшую, но проходимость увеличивается намного. Днепр-16 может разгоняться до девяноста пяти километров в час.

На мотоцикле можно перевозить груз массой до двухсот шестидесяти килограмм. Коляска имеет резиновые рессоры для комфорта во время езды.

Нужен ли вам мотоцикл с полным приводом – решать только вам. Это зависит от ваших личных потребностей, от того, где вы проживаете, и от ваших желаний.

0 0 голоса
Рейтинг статьи
Ссылка на основную публикацию
ВсеИнструменты
Adblock
detector
