Ремонт рейки ВАЗ 2108

Ремонт рейки ВАЗ 2108

Приветствую вас, друзья!Когда первый раз сел за руль своего аппарата первая мысль которая пронеслась в голове — походу эту машину собрали из 10, и зимой у нее будет 4 колеи((, т.к. руль держу в руках а машина едет в сторону, подруливаю и о чудо — она едет сама в другую сторону, кое как доехав до дома, а это ни много не мало 90км от места покупки сразу на СТО, подтянули рейку и ездить стало терпимо.Ремонт рейки/или замена был отложен на неопределенный срок т.к. естественно авто ломалось и попросту было нужно Так я отьездил с начала лета и до этих дней…
Задумался о замене рейки, хотел сразу ставить новую.посоветовался со знакомыми:мнения разделились — кто то говорил что ремонт это пустая трата денег, а кто то что даже новые рейки гамно сейчас…Подумав что новую рейку я всегда успею купить решил снять и сделать дефектовку старой рейки(купив ремкомплект на всякий случай).Загнал авто в гараж и приступил к разборке, т.к. моя работа отнимает у меня много времени, снимал рейку не спеша, При разборке не обошлось без сюрпризов отломил обе шпильки крепления рейки со стороны левой стойки(никому такого не пожелаю).Решил сперва разобраться с рейкой а затем уж ломать голову по поводу шпилек
Итак приступим
Ремкомплект

Вал привода и подшипник

Чтобы выбить маленький подшипник из корпуса сделал маленькое отверстие в корпусе за подшипником и выбил с помощью гвоздя пластиковую втулку

Вставил пластиковую втулку

Забил внутрь обильно литолом, натянул новый чехол, закрепил стяжками

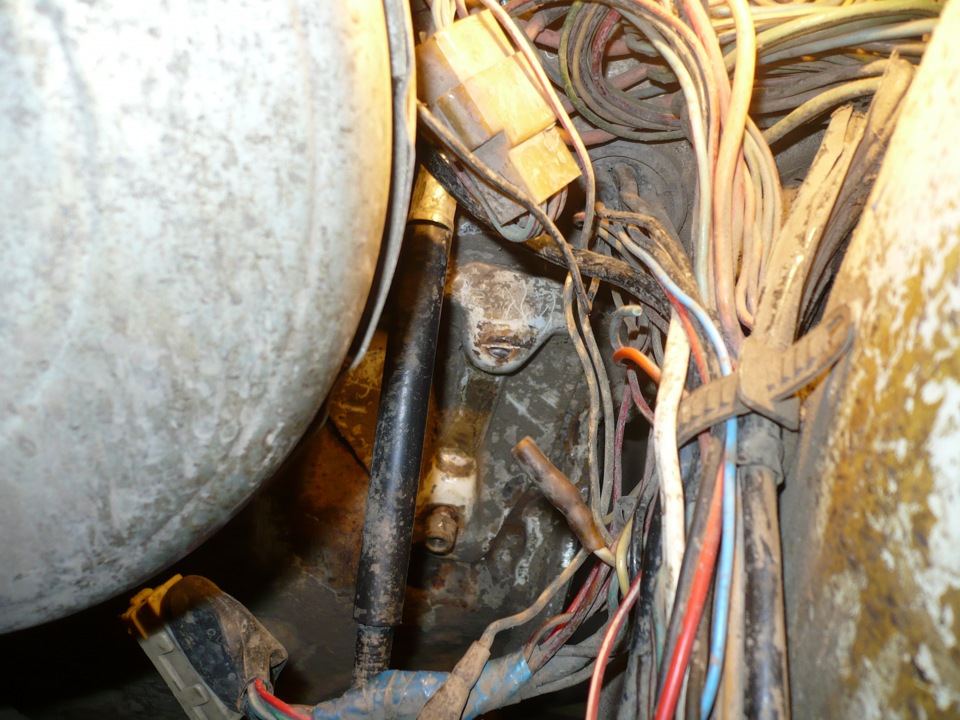

.Настал момент думу думать что делать с обломленными шпильками

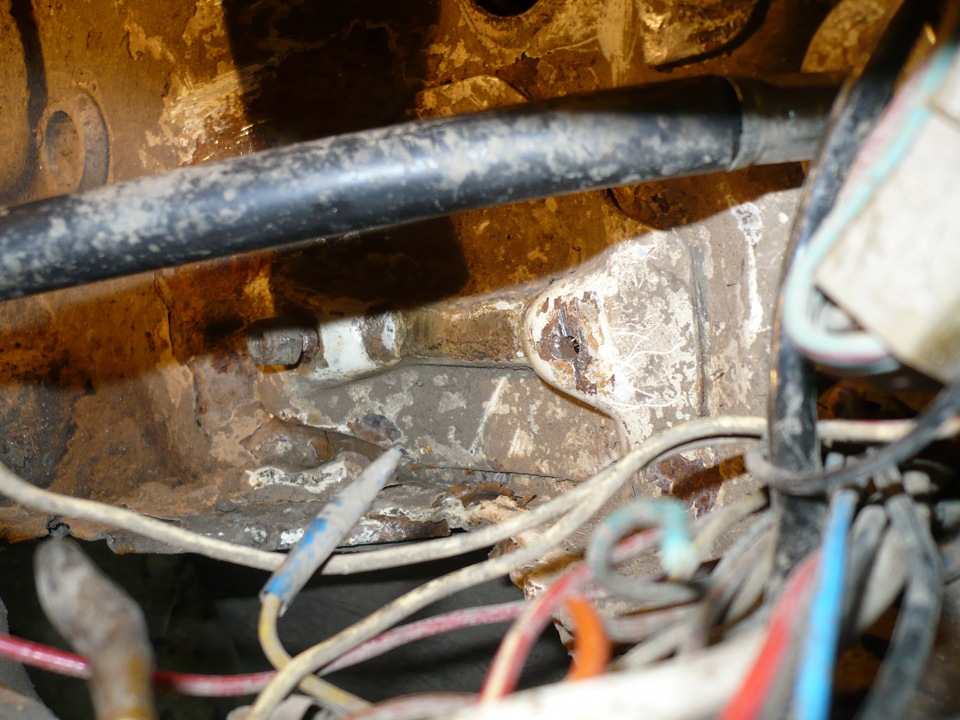

Срезал верхнюю шпильку зубилом

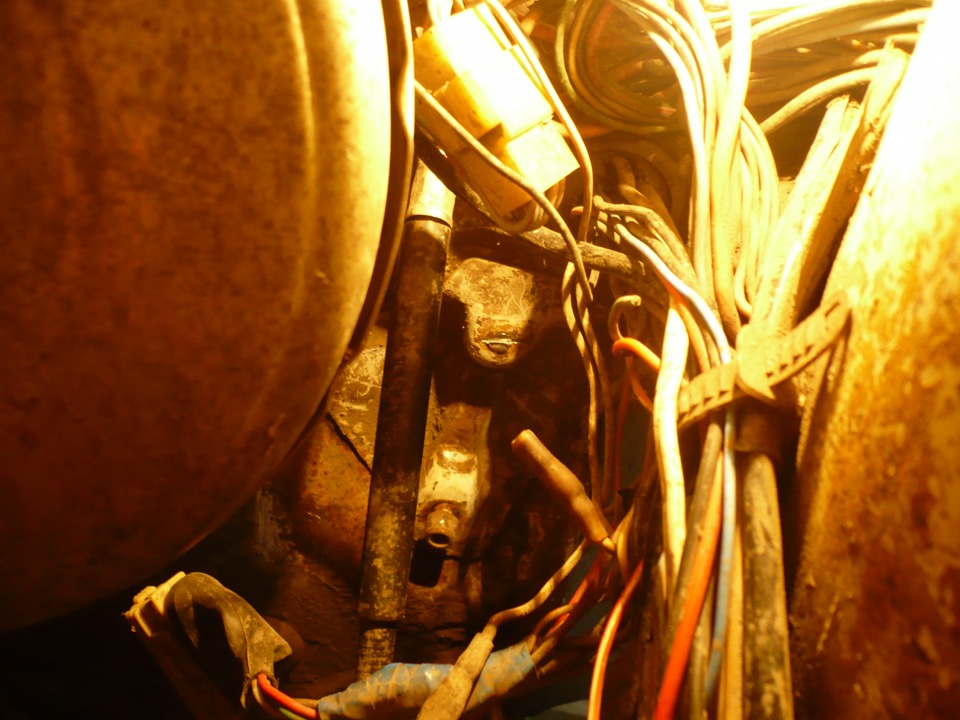

Просверлил отверстие под болт

Стенка двойная, сверлил шуруповертом (сперва 4-ой, затем 8-ой), Вставил болт со стороны салона — как так и было).Осталось решить срубать огрызок нижней шпильки или нет.с одной стороны вроде и хватает чтоб закрутить, но выглядит не надежно — рисковать не хотелось, рулевое управление как никак.Срубил и заипался — никак не могу просверлить, т.к. сверло в центр болта нацелить не могу, а накернить возможности нет, но с горем пополам просверлил

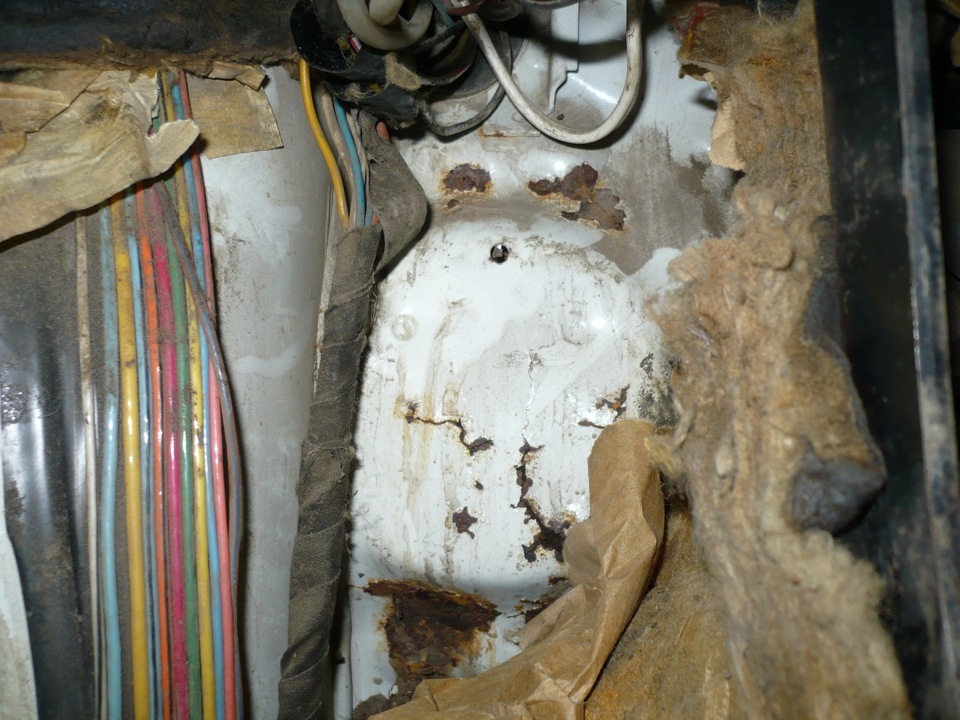

Из салона планировалось прихватить сваркой на СТО, но при удалении ковра ждал сюрприз.Авто намекнуло, что ему все таки 17 лет

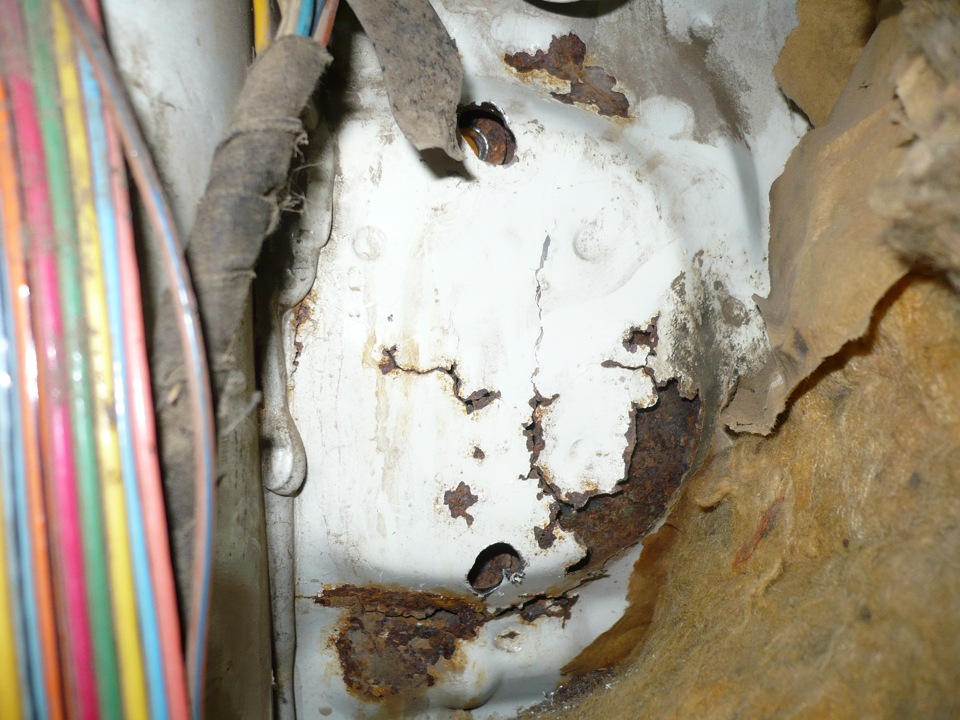

Но ничего невыполнимого нет, на этом месте будет фигурная латка и болты приварятся к ней.
Тяжело было одному впихнуть привод рейки в зажим рулевой колонки, но на помощь пришел БАТЯ=)
Итак машина собрана, на улице темень, дрожащими руками пробую крутить руль(ожидая офигитительный результат работ), НО фиг вам — в рейке скрежет противный, хотя когда собирал все крутилось легко, т.е. без нагрузки.Сперва грешил на карданчик рулевого вала, но там все отлично — скрежет внутри корпуса самой рейки, т.е. привод проскальзывает и не цепляет вал с зубьями…подумав вспомнил что нужно снизу гайку-восмигранник закрутить и все должно заработать.Беру заранее купленый супер ключ

А он тупо не пролазит, магазы закрыты.разочарование.На следующий день поменял его на

Подкрутил.Проехался.Ребята — этот восторг не описать, тишина, машина идет как влитая
Вот таким образом, не спеша, за пару вечеров я решил вопрос с рулевым управлением на своей ласточке

P.S. Забыл написать, для разбора рейки нужен еще один спецключ

Я покупал такой(часть слева используется для разбора стоек)

Ремонт рулевой рейки на ВАЗ 2109 своими руками (Видео)

На рулевую рейку в переднеприводных автомобилях возложена полноценная ответственность за функциональность всего рулевого механизма. К этой категории авто относится и ВАЗ 2109. При ее выходе из строя следует незамедлительно предпринять соответствующие действия.

Не всегда возникновение признаков неисправности говорит о необходимости полной замены узла. Порой достаточно провести ремонт рейки, воспользовавшись специальным ремокомплектом.

Признаки поломки

По средствам рулевых реек вращательные движения от руля через зубчато-реечный механизм передается к поворотным рычагам, которые осуществляют повороты передних колес тягами.

Если вы обнаружили на своем автомобиле один из перечисленных ниже симптомов, обязательно проведите полноценную диагностику состояния узла, а затем ремонт.

К признакам неисправности рулевой рейки относят:

  • В области рейки во время вращения рулевого колеса наблюдается скрежет;
  • Рулевое колесо периодически заедает;
  • Из уплотнителей начинает вытекать смазка;
  • Руль заметно люфтит.

Эти симптомы могут указывать также на проблемы в других узлах рулевого механизма, но прежде чем вы должны проверить состояние рейки, разобрать и принять решение — менять или ремонтировать.

Схема узла

Демонтаж

Вам не удастся оценить текущее состояние рулевой рейки, если не демонтируете устройство.

Не существует оптимального способа демонтажа рулевой рейки, поскольку процесс в любом случае сопряжен с достаточно трудоемкой, длительной работой, предусматривающей разборку множества узлов.

  1. Подвесьте переднюю часть автомобиль с помощью домкрата, чтобы иметь возможность снять передние колеса. Обязательно тщательно продумайте меры безопасности, поставьте противокаты, башмаки, чтобы машина не сдвинулась с места в процессе ремонта рейки.
  2. Отсоедините адсорбер газов, отключите провода и отведите их в сторону. Так вы обеспечите себе полноценный доступ к рулевой рейке.
  3. Открутите болт от шлицевого соединения. Перед этим обязательно выровняйте колеса с помощью руля. Болт располагается около педалей. Для демонтажа крепежа используйте карданную головку или же простой накидной ключ.
  4. Зачистите крепежные гайки рулевых тяг от скопившихся загрязнений, после чего расшплинтуйте их, используя плоскогубцы. С помощью накидного ключа открутите гайки.
  5. С помощью специального съемника отсоединяются тяги.
  6. Далее открутите тяги от картера рулевой рейки. Однако специалисты рекомендуют демонтировать картер с тягами вместе, поскольку в тисках процесс снятия оказывается намного проще.
  7. Когда вы освободите рейку, извлеките ее из-под автомобиля через колесную арку. Зачистите, промойте и зажмите в обычных тисках.

Теперь перед вами стоит выбор — полностью заменить рулевую рейку или попробовать ее отремонтировать. Второй вариант займет больше времени, однако позволит сэкономить внушительную сумму денег.

Ремонт

Первое, что вам потребуется для проведения самостоятельного ремонта — это ремкомплект. Они доступны практически в любом магазине автозапчастей. Однако настоятельно рекомендуем покупать только качественные наборы, чтобы результат вашего самостоятельного ремонта продержался как можно дольше.

Что потребуется для работы

Предлагаемые рекомплекты бывают неполными и полными. Вам точно потребуются следующие компоненты набора:

  • Игольчатый подшипник;
  • Пара уплотнительных резинок для втулки;
  • Опорная втулка, выполненная из пластика;
  • Набор прокладок;
  • Пружина;
  • Стопорные кольца;
  • Опорный подшипник;
  • Приводная шестерня;
  • Кожух пыльника;
  • Рейка;
  • Комплект стяжек для пыльника.

Ремкомплект

Теперь, когда комплект готов, инструменты имеются в наличии, а также есть достаточно свободного времени, можно приступать к работе.

  1. Первым делом снимите пыльник, торцевые колпачки и упоры. По мере разборки элементов, даже самых маленьких и незначительных на первый взгляд, обязательно оценивайте их текущее состояние. При необходимости все изношенные элементы будут меняться на новые, взятые из ремкомплекта.
  2. С помощью восьмигранника открутите резьбовые пробки, что позволит извлечь пружины, стопорные кольца, а также упорные втулки.
  3. Снимите подшипник, проверьте, не люфтит ли он. Ремкомплект включает в себя новый подшипник, потому при удовлетворительном состоянии старого компонент лучше сразу поменять. Не зря же вы брались за столь сложный процесс, чтобы все сделать на 50%.
  4. Извлеките и осмотрите приводную шестерню. Далее вы сможете достать полностью саму рейку.
  5. Обязательно выполните замену втулки опорного вала, не забыв про резинки. Они также присутствуют в комплекте.
  6. Не торопитесь снимать резинки со втулки. Сперва вставьте элемент в картер, после чего ножницами или острым ножом можно срезать резинку.
  7. Наиболее сложным этапом считается замена игольчатого подшипника. Чтобы его снять, потребуется специальный ключ. Но можно обойтись без него. В этом случае вооружитесь сверлом на 1,5 миллиметра и дрелью. Сверлом выполните отверстие таким образом, чтобы ослабить торец подшипника. Пробоем выбейте старый подшип из картера.
  8. Перед установкой нового игольчатого подшипника не забудьте тщательно зачистить картер рулевой рейки от скопившегося мусора и стальной стружки после сверления.
  9. Сделанное отверстие оставлять нельзя. Чтобы его устранить, можете перемешать металлические опилки с суперклеем. Такая смесь быстро затвердеет и даст отличный результат.
  10. Обработайте смазкой буквально все, что только можно смазать в узле рулевой рейки. Специалисты советуют использовать Литол 24 или другие аналогичные по качеству консистентные смазки. Не лишним будет смазать ШРУСы.
  11. Выполните сборку узла, следуя в обратной последовательности проведенного демонтажа.

Если нет ключа для снятия игольчатого

Самостоятельный ремонт рулевой рейки позволяет существенно сэкономить на замене, плюс получить огромный опыт в выполнении далеко не самых простых работ, связанных с вашим ВАЗ 2109. Но можете поступить проще, не рискуя, обратившись к проверенному автосервису.

Агрегат в тисках

Проверка состояния

Завершив ремонт, не стоит думать, что теперь рулевая рейка будет служить десятки тысяч километров и более не доставит вам хлопот. Как и за множеством других узлов, за состоянием рейки необходимо периодически следить.

На что обращать внимание

Ваши действия

Крепежные гайки и болты

Данные крепления по мере эксплуатации подвергаются вибрации после ремонта. Потому их рекомендуется проверять и подтягивать каждые 250-300 километров пробега

Проверять его можно немного реже, примерно каждые 500-1000 километров, в зависимости от условий эксплуатации вашего автомобиля. Из-за разного качества, одни пыльники способны прослужить достаточно долго, а другие попросят замены уже через 10 тысяч километров. Выбор за вами, какие детали использовать

За самой рейкой стоит следить постоянно. Прислушивайтесь к поведению рулевого механизма, обращайте внимание на указанные выше признаки неисправности. В рамках планового технического осмотра обязательно включайте в перечень мероприятий проверку рулевых реек

Назвать ремонт сложным нельзя, но он занимает достаточно много времени. Плюс здесь крайне важно выполнять все операции максимально аккуратно и качественно. Иначе результат продлится не долго и вам вскоре вновь придется вмешиваться в конструкцию рулевого узла ВАЗ 2109

Проводим ремонт рулевой рейки ваз 2108 самостоятельно

Вид рулевой рейки ВАЗ 2108

На ваз 2108 ремонт рулевой рейки доставляет много хлопот своему владельцу. Начинается все с дискомфорта, который владелец ощущает за рулем.
После этого летания по станциям, на которых у вас найдут проблемы, о которых вы даже не подозревали, а может которых и вовсе нет. Эту работу можно выполнить своими руками и не прибегая к посторонней помощи.
О чем речь и пойдет в этой статье.

Когда рейка выходи со строя

Чтобы вовремя сделать ремонт, надо выявить на начальной стадии неисправности, которые могут привести к непоправимым последствиям. И облегчат основную работу.
Ведь если механизм несправен, тогда чем дальше, тем больше приходят в негодность детали, которые с ним взаимодействуют.

Выявляем неполадку

Для определения неисправности нужно знать, как они проявляются. Это можно увидеть по ряду симптомов.
Итак:

  • Когда при движении вы слышите стук, который доносится, как правило, с правой стороны;
  • Наблюдается увеличение люфта руля. Это водитель сразу может ощутить по виляниям при скорости, причем они не так хорошо контролируются.
    А при прибытии на станцию выясняется, что и развал-схождение плохо делается;
  • Когда вы едите, чувствуете трудности с управлением, и туго идет руль. Его словно закусывает. Это тоже сигнал, чтобы проверит рейку;

Все вышеперечисленные нюансы служат поводом для проведения осмотра и регулировки. Вполне вероятно потребуется и полная замена.

Устройство механизма

Прежде чем делать ремонт, надо знать устройство и принцип работы механизма. Иначе может ничего не получиться.
Из отечественной классики Ваз 2108 отличается более простой и надежной системой рулевого управления.
Давайте посмотрим, из чего состоит рулевая рейка:

  • Помещается в закрытом картере всего рулевого механизма;
  • Есть рулевая шестерня, которая соединяется эластичной муфтой с валом рулевым;
  • Движение рейки к рулевым тягам передает пластина соединительная;
  • Скобы для крепления.

Это основные детали всего механизма. В общей сложности их порядка сорока. Но основные вы должны знать.
Работа этого узла довольно проста. Вращение руля передает усилие на шестерню, которое осуществляется через эластичную муфту и вал.
В свою очередь шестерня двигает рейку с помощью зубчатого соединения. Поворачиваются ступицы колес с помощью рулевых тяг на соединении шарнирном.

Варианты исправления неполадок

Прежде чем делать работу, следует знать и способы устранения неисправности.
Их есть несколько:

  • Исправление путем регулировки, которая позволяет избавиться от люфта и поможет восстановить работоспособность механизма на определенный промежуток времени;
  • Приобрести ремкомплект и провести замену. Это следует сделать, когда сильно изношен вал и простая регулировка не может помочь справится с этим;
  • Полная замена узла, которая делается, как правило, когда нарушается целостность всего корпуса.

Ремонт рейки

В ваз 2108 ремонт, рулевая рейка может быть сделана своими силами. Для этого сначала следует подготовить инструмент и нужные материалы, который потребуется во время работы.

Инструменты и материалы

Кое что может быт и в гараже, но некоторые вещи при деется и докупить:

  • Хомуты пластиковые 200/4;
  • Для протирки деталей нам понадобится уайт-спирит;
  • Для смазки подшипников потребуется смазка;
  • Ветошь, только не стоит брать с ворсом. Он может только навредить при работе;
  • Как называется в народе WD-шка. Это воющее в некоторых случаях незаменимая жидкость которая поможет снять детали поврежденные коррозией и накипью;
  • Так же купите банку мовили.

Теперь пройдемся по инструменту.
Пожалуй такой набор есть у каждого автолюбителя:

  • Торцовые головки в наборе;
  • Ручка, которая удлиняет головки, желательно с трещеткой;
  • Не у всех есть, но надо, это съемник, который позволит снять наконечники;
  • Потребуется спец-ключ для гаек подшипника, он изготовлен в виде восьмигранника.

Внимание: Перед тем как приступить к работе, все соединения стоит обработать жидкостью WD. Пролить надо пару раз через час после обработки первого. После этого можно не бояться, что гайки не будут откручиваться.

Правила проведения ремонта

Когда все подготовлено, закуплен материал и инструмент, можно приступать к работе. Самое главное здесь не торопиться, делать все осознанно и аккуратно.

  • Для начала устанавливаем под колеса упоры. Поднимаем и фиксируем ручной тормоз;
  • Блокируем руль. Обесточиваем аккумулятор;
  • Домкратом автомобиль и снимаем колеса. Но для этого варианта лучше просто поставить машину на опоры. Если конечно есть возможность;
  • Ослабляем и откручиваем гайки наконечников, вытаскиваем пальцы из рычагов стоек. В этом случае нам пригодится съемник.
    Прикладываем его и до упора закручиваем винт, после этого бьем молотком по рычагу. Делаем это умеренно, нам не надо поломать, следует починить.
    Когда наносим удары, ключом держим винт съемника;

При помощи ключа на 13 освобождаем рулевой механизм

  • Откручиваем гайки хомутов. Мы и отключили аккумулятор, чтобы не попасть на плюсовой провод;
  • В салоне есть болт, который держит левый вал, откручиваем и его. Он находится у пола;
  • Тянем рейку на себя, и одновременно перемешаем ее, делаем колебательные движения. Дело в том. что тяжело будет отделяться хвостовик шестеренки.
    Но следует набраться терпения и сделать это. После отсоединения, рейка свободно вытаскивается через правую дырку;
  • Зажимаем элемент в тисках и чистим при помощи щетки по металлу. После этого смачиваем ветошь в уайт-спирите и протираем;
  • После полной очистки поверхности откручиваем болты, которые крепят «усы». Теперь мы можем проверить и состояние сайленблоков.
    Сразу смотрим наличие механических повреждений и люфта. Если это есть, тогда требуется их замена;
  • Снимаем усы, для этого отгибаем пластину при помощи зубила и полностью откручиваем болты;
  • Снимаем язычки с концов рейки, снимаем чехол. Снимаем резинки с вала. Чехол придется точно выбросить, это не та деталь, которая применяется дважды.
    Остальные детали тщательно промываем и высушиваем, не стоит ложить их на солнце;
  • Снимаем стопорную шайбу подшипника при помощи отвертки. Для съема гайки надо применит специальный ключ;
  • На губки тисов ложим прокладки и зажимаем шлицевой вал. Не сильно, а аккуратно постукиваем молотком и снимаем подшипник, после этого вал и шестерни;
Читать еще:  Лада гранта 2018 коробка передач

Снять подшипник поможет двухлапый съемник

  • Опять моем все снятые детали в уайт-спирите. Родной подшипник не стандартный и его довольно сложно приобрести, поэтому его тоже моем.
    Он довольно редко выходит из строя, поэтому снимаем его аккуратно;
  • Вытаскиваем зубчатую рейку из корпуса, освобождаем гайку зажимную. Промываем ее,высушиваем;
  • Вытаскиваем вставку из пластика через щель. Она довольно сложно снимается, но не стоит волноваться, можно найти замену в ремкомплекте.
    Вытаскиваем упор и делаем замену уплотнительного кольца;
  • Теперь осматриваем усы. Вид наконечников должен быть нормальным, без внешних повреждений.
    Обратите внимание, движение должно выполняться без люфта. Если он есть, тогда следует произвести замену.
    При проведении которой следует соблюдать длину рычага. Промовильте резьбу, это предохранит от образования коррозии;
  • Делаем осмотр шарниров. На вид не должно быть механических повреждений, если они есть, тогда выполните замену;
  • Пластиковую втулку ставим новую, направляем отверстиями в корпус. Делаем обрезку резинки;
  • Со стороны шестерни надо вставить рейку. При этом следует выдержат расстояние от корпуса и до торца, оно должно быт порядка 28мм. Сама рейка не может выступать наружу;
  • Теперь нам надо запрессовать шестерню и подшипник, и при чем сделать это до упора. Для этого вал вместе с корпусом надо зажать в тисах. Только давит надо с чувством, а не со все силы;
  • Вставляем упор. Гайку. Пружину;
  • Надо вставить новое кольцо из резины со стороны вала. Это тоже можно найти в ремкомплекте. Закручиваем еще одну гайку. Совмещаем метки и надеваем контровочную шайбу, крышку;
  • Теперь одеваем кольцо резиновое и чехол. На чехле затягиваем хомуты;

Установка чехла и закрепление его хомутом

  • Делаем установку усов. Надеваем шайбы на шарнирах. Необходимо чтобы с обеих сторон чехла была шайба;
  • Устанавливаем пластину после этого контрпластину, заворачиваем плотно болты. Делаем подгиб стопорной пластины. И устанавливаем заглушки из резины.

  • Теперь, для того чтобы установит рейку на место, нам надо чтобы вал попал в отверстие в кузове. Накидываем хомуты, одеваем шайбы, наживляем гайки;
  • Для выполнения дальнейшей работы лучше конечно прибегнуть к помощи. Нам понадобиться совместить концы вала рулевого ( со стороны салона), соединить и совместить с валом шестерни.
    Надо чтобы болт муфты попал в нужное место на валу;
  • Как мы наживили все детали, нам надо наживит муфту. Для этого надо постукивать молотком по поверхности муфты, и постепенно подавать ее глубже.
    О правильности установки может просигнализировать сигнал, который работает. Муфта будет работать, когда будет слышен сигнал;
  • Вставляем болт в ушко муфты и зажимаем его достаточно сильно;
  • Затягиваем контргайки на хомутах. Шпильки перед установкой обработайте мовилью;
  • Соединяем рычаги стоек с наконечниками рулевыми. Затягиваем гайки;
  • Выполняем подключение аккумулятора, крепим тормоза и проверяем их работу. Делаем регулировку развала и схождения.
    Для всей работы потребуется не так много времени, около 4-5 часов. Цена запчастей окупится. Все можно видеть на фото и видео нашего сайта.

Внимание: Если вам требуется поменять просто пыльник, тогда такого объема работ можно не делать. Для этого не нужно снимать весь рулевой механизм полностью.

Проверяем и регулируем выполненную работу

Когда в ваз 2108 рулевая рейка ремонт выполнен и все стоит на своих местах, следует провести и регулировку оборудования.
Итак:

  • При проверке не допускается вертикальный люфт в рулевых тягах;
  • Люфт должен быть отрегулирован на рулевом колесе, и соответствовать порядка 15-ти градусов;
  • Ход руля должен быть легкий. Не должно быть никаких закусываний. Количество витков в разные стороны должно быть равным;
  • После поворота руля, он должен сам возвращаться в прежнее положение без посторонней помощи;
  • Следующая регулировка должна делается после 500-700 км пробега. Но если проблемы возникают раньше, тогда не следует затягивать.

Проверяем зазор между упором рейки и гайкой

Вот и была выполнена серьезная работа. Зато теперь вы уверенны в работе рулевого управления своего автомобиля.
Иногда бывает сложно снять отдельные детали, но не следует опускать рук. С новыми попытками вы неуклонно приближаетесь к нужному результату.

Ремонт рулевых реек своими руками

Рулевая рейка передает вращение от руля к колесам. Она влияет на управляемость, а любые неисправности этого узла делают автомобиль менее послушным. Элементы рулевой рейки подвержены естественному износу, также на них воздействуют ударные нагрузки от движения по неровным дорогам. Это приводит к тому, что к пробегу 200–250 тыс. км рулевая рейка почти каждого автомобиля требует замены или ремонта.

8 признаков неисправной рулевой рейки

В движении по неровностям и при повороте руля слышен стук в районе рулевой рейки.

Ухудшилась управляемость, автомобиль «кидает», особенно остро это чувствуется на высокой скорости.

Свободный ход руля (люфт) увеличен.

Руль вращается тяжелее чем обычно или рывками.

Руль не возвращается в исходное положение после поворота, приходится доворачивать руками.

Шумит насос ГУР, звук усиливается при вращении руля.

Падает уровень масла в бачке гидроусилителя.

На рейке или рядом с ней видны подтеки масла.

Почти все признаки из списка выше не указывают прямо на износ рулевой рейки, поэтому перед ремонтом нужно убедиться, что проблема именно в ней.

Стучать могут элементы подвески — шаровые опоры, рулевые наконечники, сайлентблоки, втулки и стойки стабилизатора. Износ этих деталей приводит к плохой управляемости, увеличению люфта рулевого колеса. Подвеску нужно проверить, неисправные элементы — заменить.

Тяжелое вращение руля, невозврат или медленный возврат в исходное положение может быть следствием неправильной регулировки рейки или нарушением развал-схождения колес. Если вы недавно регулировали рейку, переделайте, но уже правильно, проверьте углы установки колес на СТО.

Для автомобилей с электроусилителем причиной «тяжелого» руля может быть отказ электродвигателя, обрыв или замыкание цепи, окисление контактов в разъемах, неисправность блока управления системы или сгоревшие предохранители.

Утечка жидкости из системы гидроусилителя и шум насоса ГУР связаны — масло вытекает через изношенные сальники и уплотнения. Через них же в систему попадает воздух, из-за которого шумит насос. Осмотрите корпус насоса, шланги и соединения, если нашли течь — устраните.

Как определить износ деталей внутри рейки?

На заглушенном авто покачайте руль вправо-влево с небольшой амплитудой. Если слышен стук — нужен ремонт. Если есть помощник, пусть он в это время возьмется рукой за рулевую тягу, так можно точнее определить, где люфт.

Ремонтировать или менять?

Заменить неисправную рейку на новую проще, чем отремонтировать. Но дороже. Рассмотрим затраты на ремонт рейки автомобиля Ford Focus II 2009 года выпуска. Новая оригинальная рейка стоит 45 000 рублей. Заменители предлагают купить по цене от 20 000 рублей, но их ресурс, по отзывам автовладельцев, непредсказуем.

Ремкомплект для рейки Ford Focus II стоит 2 500 рублей, пыльники с хомутами — 600 рублей. Экономия очевидна, но на снятие, ремонт и установку узла придется потратить около 2-х дней. Для демонтажа и монтажа подойдет обычный комплект гаечных ключей, но чтобы разобрать и собрать рейку нужен специальный инструмент, который придется купить или изготовить самостоятельно.

Перед началом ремонта постарайтесь трезво оценить свои силы и возможности, сопоставить выгоду от самостоятельного ремонта и предстоящие трудозатраты.

Снятие рулевой рейки

Демонтаж рейки имеет свои особенности для каждого автомобиля, но в целом, порядок действий следующий:

Установить переднюю часть авто на подпорки, снять колеса.

Выпрессовать рулевые наконечники из цапф поворотного кулака (используйте специальный съемник).

Снять теплозащитный экран рейки.

Для автомобилей с гидроусилителем — открутить шланги подачи и обратки масла (под шланги подставьте емкость для слива жидкости), для автомобилей с электроусилителем — отключить разъем или снять датчик положения рулевого вала.

Открутить болты крепления рулевой рейки к подрамнику или моторному щиту (в зависимости от марки и модели автомобиля).

Ослабить стяжной болт карданного соединения рейки с рулевым валом.

Потянуть рейку по направлению рулевого вала для высвобождения шлицевого соединения (если рейка не идет, допускается сбить ее легкими ударами молотка).

Вытащить рейку через левую или правую арку колеса (зависит от компоновки подкапотного пространства).

Выпрессовка рулевого наконечника съемником

Совет: не в каждом автомобиле рейку можно достать просто так — может мешать подрамник. Снимать его полностью долго и сложно, попробуйте открутить только задние болты и опору двигателя, потом отвести подрамник вниз. Часто этого бывает достаточно и рейка высвобождается.

Для извлечения рейки в Peugeot 308 нужно открутить задние болты подрамника и отвести его вниз, это проще, чем снимать подрамник полностью.

После демонтажа рейку нужно очистить от грязи и вымыть.

Разборка рейки

Разбирать и собирать рулевую рейку лучше в чистоте, без песка и пыли. Если абразивные частицы попадут внутрь — поверхности и сальники быстро износятся, рейка потечет. Зафиксируйте рейку в слесарные тиски, если их нет, подложите на место разборки чистый картон или другой материал.

Важно: не зажимайте рейку в тисках слишком сильно — ее корпус из хрупкого сплава алюминия может лопнуть или деформироваться.

Порядок разборки рулевой рейки

Снимите хомуты и стяните пыльники рулевых тяг.

Надежно зафиксируйте корпус рейки и открутите рулевые тяги (на резьбовой муфте есть проточки для рожкового ключа).

Открутите контргайку и гайку регулировочного механизма, достаньте из посадочного гнезда шайбы и прижимную втулку.

Открутите корпус или гайку приводного вала (может понадобиться специальный ключ), достаньте вал из корпуса.

Вытащите зубчатый шток рейки.

Из корпуса рейки достаньте уплотнительные манжеты, втулки и фторопластовые кольца.

Расположение приводного вала и зубчатого штока в рулевой рейке

Совет: перед разборкой рейки сделайте метки положения зубчатого штока или замеряйте, насколько он выступает из корпуса с двух сторон, чтобы потом правильно собрать. Отмечайте положение регулировочной гайки и считайте витки при ее откручивании, чтобы после сборки установить прижимную втулку в правильное положение.

Дефектовка деталей

Детали разобранной рейки нужно протереть от масла, очистить от отложений и внимательно осмотреть. В ремонтных комплектах обычно поставляются только резиновые уплотнения и фторопластовые втулки с кольцами. Не для каждого случая этого может быть достаточно.

Тщательно осмотрите поверхность зубчатого штока — на нем не должно быть повреждений и следов износа. Особое внимание уделите рабочей зоне — зубьям и части штока, которая соприкасается с кольцами, сальниками и втулками. Любое повреждение, коррозия, риски и задиры приведут к быстрому износу уплотнений и течи рейки.

Глубокая коррозия штока рейки. Такую деталь ставить нельзя.

На косых зубьях шестерни приводного вала не должно быть трещин, зазубрин, сколов и глубокого износа. Ставить вал с такими повреждениями опасно — рейка может заклинить в движении.

Частая причина стуков в рейке — износ прижимной втулки. Рабочая поверхность детали должна быть гладкой, без следов продавливания и задиров. Прижимной втулки обычно нет в ремкомплекте рейки, но на многие автомобили ее можно купить отдельно.

Износ прижимной втулки — фторопластовая вставка продавлена

Сильно изношенные и поврежденные детали рейки нельзя восстановить в условиях гаража. Если при дефектовке обнаружены проблемы — обратитесь за помощью в специализированные СТО. Там могут отреставрировать вал и шток рейки на профессиональном оборудовании.

Сборка рейки

Собирайте рейку в последовательности, обратной разборке. Детали смазывайте маслом для ГУР перед установкой, чтобы на втулках не образовалось задиров.

Фторопластовые кольца и втулки вставляйте в корпус рейки осторожно — материал хрупкий и может лопнуть от ударов или большого усилия. Для аккуратной запрессовки можно использовать торцевую головку и удлинитель подходящего размера из набора ключей.

После установки зубчатого штока отцентрируйте его по меткам, сделанным перед разборкой, затем вставляйте и прикручивайте приводной вал.

Вставьте в гнездо прижимную втулку и шайбы, заверните регулировочную гайку на нужное количество оборотов и проверните механизм рукой несколько раз от упора до упора (вращать нужно за приводной вал). Если рейка собрана правильно, зубчатый шток должен ходить легко, без заеданий. Зажмите контргайку регулировочного механизма.

Закрутите рулевые тяги и установите пыльники, обожмите их специальными хомутами.

Важно: не ставьте вместо хомутов пластиковые стяжки, они не обеспечивают надежный обжим пыльника, внутрь рейки будет попадать влага, шток заржавеет и повредит манжеты. Рейка потечет.

Установка рулевой рейки

Ставить рулевую рейку на автомобиль лучше с помощником — один заводит рейку со стороны подкапотного пространства, другой направляет карданный шарнир в шлицы вала из салона. Карданный шарнир можно поставить только в одном положении — в шлицевом соединении есть специальная отливка, которую надо совместить с пазом на ответной части. Не зажимайте сразу стяжной болт — карданное соединение займет правильное положение на шлицах после того, как будут окончательно прикручены рейка и подрамник.

Установите и зажмите болты крепления рулевой рейки и подрамника, после этого окончательно затяните стяжной болт карданного соединения рулевого вала.

Вставьте пальцы рулевых наконечников в цапфы и закрутите гайки. Присоедините трубки и шланги гидроусилителя (или разъемы проводов для системы с ЭУР). Залейте жидкость ГУР в бачок до отметки «максимум».

Установите колеса и не снимая автомобиль с подставок начните прокачку системы (для автомобилей с гидроусилителем).

Как прокачать систему ГУР

Прокручивайте руль несколько раз от упора до упора с небольшой задержкой в крайних положениях.

Снимите автомобиль с подставок, долейте жидкость в бачок ГУР, если уровень понизился.

Прокрутите несколько раз руль от упора до упора, также с задержкой в крайних положениях.

Убедитесь что насос ГУР не шумит, долейте жидкость в бачок, если уровень упал и осмотрите соединения, шланги и трубки ГУР на подтекание.

Совет: не спешите устанавливать теплозащитный экран, с ним будет сложнее осматривать рейку во время контрольной поездки.

После прокачки проверьте еще раз затяжку всех резьбовых соединений и сделайте контрольную поездку. Ремонт рулевой рейки можно считать успешным, если:

Руль стал легче и «острее».

Стуки и шумы прекратились.

Уровень жидкости в бачке ГУР не падает.

Автомобиль хорошо управляется, уверенно держит дорогу.

Если все в порядке, установите на место теплозащитный экран.

После ремонта рулевой рейки обязательно проверьте развал-схождение в автосервисе или самостоятельно.

Ремонт рулевой рейки: своими руками или на СТО?

Отремонтировать рулевую рейку самостоятельно в гараже выгодно, но не просто. Понадобится инструмент, время и терпение.

Специализированные автосервисы предлагают альтернативу ремонту в гараже или покупке новой детали — полную реставрацию рейки.

Специалисты сами снимут рейку, подберут нужный ремкомплект, восстановят проблемные элементы, которых нет в продаже. Если описанные в статье работы кажутся сложными — доверяйте ремонт рейки профессионалам.

Проверяем рулевую рейку на ВАЗ-2114 своими руками

Многие автомобилисты сталкивались с тем, что рулевая рейка на ВАЗ-2114 начинала выходить из строя, но не многие знают, как совершить проверку. Итак, рассмотрим, какие показатели того, что рейка неисправна.

Видео о диагностике посторонних стуков в рулевой рейке

Видеоматериал расскажет о стуке в рулевой рейке.

Конструкция рулевой рейки на ВАЗ-2114

Оригинальная рулевая рейка производства АвтоВАЗ

Прежде чем приступить непосредственно к процессу проверки необходимо знать конструктивные особенности рулевой рейки. Рассмотрим, из каких элементов она состоит:

Читать еще:  Проходимость газ 66 и зил 131

Устройство рулевой рейки

1 – защитный колпак; 2 – картер рулевого механизма; 3 – рейка; 4 – приводная шестерня; 5 – внутренний наконечник рулевой тяги; 6 – распорная втулка; 7 – болт крепления рулевой тяги; 8 – соединительная пластина; 9 – опорная втулка; 10 – опора рулевого механизма; 11 – опорная втулка рейки; 12 – защитный чехол; 13 – хомут; 14 – ограничительное кольцо рейки; 15 – уплотнительное кольцо упора рейки; 16 – гайка; 17 – упор рейки; 18 – роликовый подшипник; 19 – шариковый подшипник; 20 – стопорное кольцо; 21 – уплотнительное кольцо гайки; 22 – гайка крепления подшипника шестерни; 23 – пыльник; 24 – стопорная шайба

Общая схема рулевого управления, в том числе и рейки

Проверка рейки

Итак, для проверки рулевой рейки необходимо замерять зазоры в ней.

Сделать это можно как на снятом механизме (что даже лучше) или непосредственно на автомобиле. Теперь перейдем непосредственно к процессу:

Устанавливаем механизм в среднее положение. Определить его можно по размерам — ( 87±0,25 ) мм от оси шестерни до торца рейки. Применив специальное приспособление нагрузим узел до силы Р=500±20 Н (51±2 кгс). Расстояние от оси шестерни должно составлять – 84 мм .

Максимально допустимое перемещение рейки «Х», замеренное через относительное перемещение нажимного пуансона 1 не должно превышать 0,12 мм . После сборки момент вращения шестерни в области хода рейки должен быть в пределах 50–200 Н·см (5,1–20,4 кгс·см) при скорости вращения 30 мин-1 .

Схема проверки рулевой рейки

Причины выхода из строя

Когда разобран вопрос регулировки рейки, можно рассмотреть причины ее выхода из строя:

  • Износ . Каждый механизм автомобиля имеет свой ресурс хода.
  • В связи с неровными дорогами давление на рейку значительно увеличено.
  • Недопустимое ускорение при крайнем положении колес .
  • Механические повреждения вызванные в процессе эксплуатации.

Симптомы поломки

Диагностика стуков в рейке показала, что втулка расшаталась.

Как же на самом деле определить, что рейка уже на грани. Для этого существуют прямые и косвенные показатели. Итак, рассмотрим, основные из них:

  • Стук – это первый показатель того, что рейку необходимо отремонтировать или заменить.
  • Закусывание рул я, при повороте в одну из сторон.
  • Люфт рулевого управления вправо или влево.
  • Вибрация при поездке по ровной дороге.
  • Нарушен угол развала-схождения.

Когда наступает время замены рейки

Поскольку, рулевое управление участвует в управлении автомобилем, и прямо отвечает за безопасность, не только находящихся в самой машине, но из вне пешеходов, рекомендуется вовремя проводить диагностику и ремонт данного узла.

Итак, есть несколько вариантов устранения неисправностей рулевой рейки ВАЗ-2114:

  • Регулировка (выявляется при поточной диагностике).
  • Ремонт (возможный дешевый вариант восстановления узла).
  • Замена (когда отремонтировать узел не возможно или не целесообразно).

Проверка наличия смазки на зубьях рулей рейки. Если смазка будет отсутствовать то зубья сорвёт.

При ресурсе более 100 тыс. км пробега без ремонта, то обычно рекомендуется заменить узел, поскольку, как показывает практика, ремонтные комплекты не спасают ситуацию, и через 5-10 тыс. км рейка опять застучит, или потечет.

Выводы

Проверку рулевой рейки ВАЗ-2114 необходимо проводить регулярно. Рекомендуется делать эту операцию с поточным техническим обслуживанием.

Если автолюбитель не в состоянии определить неисправность, то стоит не скупиться и обратиться в автосервис, ведь от этого зависит не только жизнь водителя, но и окружающих.

Ремонтируем рулевую рейку на Калине

Исправность рулевой системы любого автомобиля — это важное требование безопасности на дороге. Ремонт рулевой рейки на Калине необходимо производить при проявлении любых подозрительных звуков. Как показывает практика, многие автолюбители спокойно относятся к тому, что при повороте руля возникает стук или скрип, а ведь это может свидетельствовать о том, что стучит рулевая рейка. Ремонт рулевой рейки на Калине лучше проводить на СТО, но можно сделать и самостоятельно.

Рулевой механизм: 1 – пыльник; 2, 20 – болты; 3 – шайба; 4 – сальник; 5 – крышка картера; 6, 17 – уплотнительные кольца; 7 – сепаратор; 8 – приводная шестерня с подшипником; 9 – рейка рулевого механизма; 10 – левый защитный колпачок; 11 – опора тяг; 12 – скоба; 13 – заглушка; 14 – гайка упора; 15 – пружина упора; 16 – стопорное кольцо; 18 – упор рейки; 19 – вкладыш упора; 21 – стопорная пластина; 22 – пластина чехла; 23 – хомут; 24 – защитный чехол; 25 – правый защитный колпачок; 26 – картер рулевого механизма

Особенности конструкции

Система рулевого управления Лады Калины включает электрический усилитель и рулевую колонку, регулируемую по высоте и углу наклона. Рулевой механизм представляет собой рулевую рейку с изменяемым передаточным отношением. Рейка входит в зацепление с картером двигателя через шестерню, имеющую косые зубья, шаг которых различается по длине рейки. На рисунке приведена конструкция рулевой рейки Калины.

Рулевая рейка на Калине прижимается к шестерне пружиной. Трение снижается при помощи пластикового вкладыша. Прижатие пружины изменяется регулировочной гайкой (выставленный заводской зазор между рейкой и валом — 0,1 мм). Второй торец рейки упирается в пластиковую втулку. Регулировка зазора помогает избавиться от стуков.

Вал рулевой системы установлен в подшипниках (один — в кронштейне колонки, другой — в корпусе электроусилителя). Кронштейн колонки закрепляется к кронштейну педалей (передняя часть) и к кронштейну кузова. Кронштейн колонки с трубой соединяется в виде шарнира из двух пластин, что позволяет изменять положение руля, причем диапазон перемещения ограничивается прорезями в пластинах.

Для фиксации положения трубы предназначен рычаг, соединяемый с регулировочной втулкой. Она ввернута в стяжной болт, расположенный в прорезях пластин. При повороте рычага втулка вращается, ослабляя фиксацию пластины, что позволяет менять положение руля. Пружины между пластинами и кронштейном подтягивают трубу вверх при ослаблении крепления.

Рулевая система Лады Калины имеет две рулевые тяги и поворотные рычаги. Тяга состоит из внешнего и внутреннего наконечников и регулировочной резьбовой втулки, которая при вращении изменяет длину тяги. Нужная регулировка тяг фиксируется болтами. Тяга соединяется с поворотным рычагом с помощью внешнего наконечника, имеющего шарнир шарового типа.

Электрический усилитель Калины уменьшает усилие, прикладываемое к рулю. Он собран на базе электродвигателя с редуктором, размещенным под кожухом системы руля. Управляется усилитель электронным блоком, получающим сигналы от датчиков скорости автомобиля, вращения вала и момента вращения рулевого вала.

Принцип работы усилителя основан на том, что в стационарном состоянии автомобиля момент на рулевом валу устанавливается наибольший, а при движении — снижается с ростом скорости. На приборной панели установлен индикатор работы усилителя руля.

Причины посторонних звуков, снятие рейки

Часто возникают ситуации, когда при повороте руля Лады Калины слышно, как что-то стучит и гремит. Такие посторонние звуки могут раздаваться постоянно или появляться после длительной стоянки. Если что-то грохочет в рулевом механизме, то следует выяснить причины этих шумов. Часто они возникают из-за износа шарового шарнира. Такой дефект может привести к невозможности движения транспорта, и деталь необходимо будет своевременно заменить.

Причиной стука или скрипа руля иногда становится повреждение гранаты. При неисправности рулевых реек, помимо стуков, возникает отдача рулевого колеса или появляются признаки закусывания руля. В этом случае потребуются регулировка или ремонт рулевой рейки, а, возможно, и ее замена. Шумы появляются при износе втулки амортизаторов. Виной стука может стать ослабление болтов, крепящих картер.

Конструкция системы руля Калины такова, что подтяжка рулевой рейки, регулировка пружины могут быть произведены только после снятия рейки. Съем ее производится в следующем порядке. Приподнимается передняя часть автомобиля с использованием подъемника или «козелков». Со стороны салона выворачивается болт шлицевого крепления колонки руля.

Место крепления располагается ниже блока педалей. Снимаются передние колеса машины. Затем откручиваются и вынимаются гайки поворотных кулачков. Из-под капота извлекается аккумулятор вместе с площадкой. Извлекается теплоотражатель. Наконец, отвинчиваются гайки крепления рулевой рейки к кузову. После этого рейку можно извлекать наружу.

При разборке, регулировке и ремонте рулевой рейки Калина потребуется следующий инструмент:

  • специальный ключ для регулирования рейки ВАЗ;
  • индикатор зазоров часового типа;
  • отвертка, плоскогубцы, набор торцевые и гаечных ключей;
  • молоток;
  • киянка;
  • съемник рулевых наконечников;
  • штангенциркуль;
  • зубило;
  • кисточка.

Любые посторонние звуки при повороте руля должны вызывать у водителя настороженность. Необходимо сразу выяснить причины их появления. Ремонт и регулировка рулевой рейки Калины может повысить безопасность движения.

Регулировка пружины и усилителя руля

Очень часто причиной стука при повороте рулевого колеса является ослабление прижимной пружины. Она обеспечивает нужное усилие прижатия шестерни рулевой рейки к главной шестерне вала, которое устанавливается на заводе-изготовителе путем регулировки и фиксирования пружины. В процессе использования транспортного средства пружина теряет упругость, расслабляется.

Для того чтобы повысить усилие прижатия пружины, необходима ее подтяжка, что и производится после отсоединения рулевого механизма, но без извлечения рулевой рейки. Ремонт рулевой рейки в этом случае заключается в установке нужного зазора между рейкой и шестерней вала. Рулевая рейка устанавливается в среднее положение и фиксируется от перемещений.

Извлекается заглушка из резины, а в отверстие регулировочной гайки упора помещается щуп индикатора так, чтобы он соприкасался с упором рейки. Лучше использовать индикатор часового типа. Затем, проворачивая вал-шестерню, который толкает упор, индикатором замеряется размер перемещения упора. Длина перемещения не должна превышать 0,05 мм.

Если наблюдается превышение этой величины, то оно устраняется поворачиванием регулировочной гайки. Рулевая рейка фиксируется в положении, соответствующем необходимому зазору, а легкость вращения вала-шестерни проверяется в пределах всего возможного перемещения рейки.

Вращение регулировочной гайки производится при помощи специального ключа для регулировки рулевых реек ВАЗ. Не рекомендуется слишком сильное затягивание гайки, что может негативно сказаться при максимальных поворотах рулевого колеса. В случае наличия люфта при повороте руля подтяжка пружины может быть произведена путем практического подбора правильного усилия.

В этом случае первоначально регулировочная гайка поворачивается на 20-25°, и проверяется наличие стука при повороте рейки. Если шум не устранился, то снова закручивается гайка на 10-15°, и так до устранения стука. В случае когда подтягивание пружины не помогает, требуется ремонт рулевой рейки.

Регулирование электрического усилителя Калины лучше всего производить после снятия рулевой рейки, но его можно выполнить и без демонтажа при некоторых неудобствах. Автомобиль ставится на ремонтную яму так, чтобы снизу открылся доступ к креплению передней части усилителя.

Зажимная гайка подтягивается поворотом по часовой стрелке снизу, а при подтягивании гайки сверху, соответственно, против часовой стрелки. С целью профилактики следует проверить состояние сальника, так как при сильном выворачивании рулевого колеса сальники быстро изнашиваются. Одновременно производится смазка всех элементов, особенно пыльников рулевых тяг.

Разборка рулевой рейки и ремонт при заклинивании

Если требуется ремонт рулевой рейки, то он начинается с ее разборки. При ремонте используется ремкомплект рулевой рейки. Разборка производится в определенном порядке. Для начала выкручивается регулировочная гайка, что порой требует значительных усилий. Затем извлекается упорная втулка.

Если ее извлечение затруднительно, можно киянкой произвести легкие удары по корпусу рейки. Снимаются боковые заглушки и пыльник после срезания пластмассовых крепежных элементов. Пыльник для профилактики рекомендуется заменить новым в любом случае. Из картера рейки вынимается вал с помощью ударов киянкой по корпусу.

Детали рулевой рейки: 1 – кольцо втулки рейки; 2 – опорная втулка рейки; 3 – картер рулевого механизма; 4 – роликовый подшипник; 5 – приводная шестерня; 6 – шариковый подшипник; 7 – стопорное кольцо; 8 – защитная шайба; 9 – уплотнительное кольцо; 10 – гайка подшипника; 11 – стопорная шайба; 12 – пыльник; 13 – рейка; 14 – защитный колпачок; 15 – упор рейки; 16 – уплотнительное кольцо; 17 – стопорное кольцо; 18 – гайка упора; 19 – хомут; 20 – защитный чехол; 21 – внутренний наконечник рулевой тяги; 22 – соединительная пластина; 23 – стопорная пластина; 24 – болт крепления тяги к рейке; А — метка на пыльнике; В — метка на картере

Внутри освобожденной полости корпуса станет заметной пластмассовая втулка, которая извлекается при помощи отвертки. Ее надо заменить новой из ремкомплекта. Из полости корпуса рулевой рейки извлекается вся старая смазка; поверхность тщательно очищается, промывается и продувается.

Наносится новая смазка как внутри корпуса, так и снаружи. Для этой цели используют литол. Особое внимание следует уделить промазыванию участков зубчатого зацепления. Осматриваются все детали рейки и, если это необходимо, заменяются новыми из ремонтного комплекта. Если произошло заклинивание руля, его необходимо снять. Эта операция для Лады Калины проводится следующим образом.

Сначала от аккумулятора отключаются подушки безопасности, ослабляются их запоры и фиксаторы. Подушки освобождаются и сдвигаются в сторону. Отсоединяются два провода звукового сигнала. На валу крепления руля, в месте, отмеченном стрелкой, делается отметка расположения руля до его снятия.

Ослабляется (но не откручивается до конца) гайка руля. При раскачивании руля из стороны в сторону его подтягивают до упора в гайку. Затем следует подровнять колеса автомобиля и обеспечить прямое расположение руля. Вынимается штифт и вставляется в блок переключателей ниже руля.

Рулевое колесо в это время должно быть обязательно зафиксировано. Далее извлекаются провода и вытаскивается руль. Проверяются все элементы, производится смазка. Сборка руля осуществляется в обратной последовательности.

Ремонт рулевой рейки ВАЗ 2109 своими руками

В автомобилях марки ВАЗ 2109 рулевая рейка отвечает за управление поворотом колёс, преобразуя вращение руля в поступательное движение рулевой тяги. Износ или поломка деталей приводят к увеличению люфта, в результате чего управляемость автомобилем ухудшается, увеличивается износ автомобильной резины от неуправляемого «рысканья», а само движение машины становится опасным на разнонаправленных поворотах. Владелец отечественного легкового автомобиля сможет выполнить ремонт рулевой рейки ВАЗ 2109 своими руками, руководствуясь данной детальной инструкцией и схемой этого узла.

Принцип действия и устройство рулевой рейки

Рулевая стойка в автомобиле ВАЗ 2109 имеет простую конструкцию, включающую в себя:

  • зубчатую рейку с двумя резьбовыми отверстиями для крепления внутренних наконечников тяг;
  • приводную шестерёнку со шлицевым валом для соединения с рулевой муфтой;
  • опорные полукольца, создающие плавное скольжение;
  • механизм упора, регулирующий необходимый конструктивный зазор зубчатой пары;
  • картер, в который детали собираются и неподвижно крепятся к корпусу автомобиля;
  • элементы уплотнения и защиты от пыли и грязи.

Схема рулевой рейки ВАЗ 2109

Признаки неисправности

Признаками неисправностей в этом узле управления легковым автомобилем являются:

  • стук во время совершения поворотов,
  • увеличение люфта,
  • тугое вращение руля,
  • проблемы регулировки развала-схождения колёс.

Своевременный ремонт рулевой рейки позволит устранить все эти неисправности и обеспечит безопасность управления автомобилем.

Снятие и разборка рулевой рейки в автомобиле ВАЗ 2109

Для проведения ремонтных работ следует приобрести ремонтный комплект, который в зависимости от вида неисправностей рулевой стойки может быть неполным или полным. Неполный ремкомплект включает в себя детали, одноразовые хомуты и резиновые изделия, требующие периодической замены.

Ремонтный комплект рулевой рейки ВАЗ 2108, 2109

При поломке или износе зубьев и шлифованной поверхности нужно будет приобрести полный ремкомплект, в который могут входить все детали, начиная с зубчатой пары, игольчатого и шарикового подшипника, заканчивая прижимной пружиной. В такой ремонтный комплект не входит только картер.

Также потребуется стандартный набор инструментов и ряд специальных приспособлений и инструментов:

  • внутренний восьмигранник 24 мм с отверстием посередине диаметром 18,5 мм;
  • восьмигранник 17 мм;
  • выжимной съёмник шаровой опоры;
  • съёмник для шарикового подшипника;
  • ключ для снятия игольчатого подшипника;
  • острогубцы для снятия стопорного кольца подшипника;
  • слесарные тиски;
  • смазка «Фиол-1», «Литол-24» или аналогичные смазочные материалы, которые не будут терять свою текучесть при низких температурах.
Читать еще:  Максимальная скорость зил 131

Для снятия рулевой рейки автомобиль ВАЗ 2109 нужно поставить над смотровой ямой для обеспечения свободного доступа к передним колёсам и подкапотному пространству.

Затем следует затянуть ручной тормоз, упереть задние колёса, а передние поставить прямо. Домкратом приподнять передние колёса до провисания и подставить под них опоры. После этого открутить гайки крепления и снять правое колесо.

Для обеспечения доступа через моторный отсек следует снять воздушный фильтр и отсоединить аккумулятор. Все снимаемые детали и крепёж нужно складывать в специально подготовленную тару. Это обеспечит сохранность деталей и упростит процесс сборки.

Этапы демонтажа рулевой стойки:

  1. Внутри салона между педалями шарнирной головкой открутить на два оборота стопорный болт, который стягивает рулевую муфту на шлицевом хвостовике зубчатого вала. Если муфта не разожмётся, можно с помощью слабого постукивания молотком освободить шлицы;
  2. Снять наконечники рулевых тяг, выпрямляя плоскогубцами загнутый конец шплинтов наконечников. Шплинты вытаскиваются накидным ключом 19 мм. После чего скручиваются гайки и съёмником выжимаются шаровые опоры из поворотных рычагов стоек подвески;
  3. Через моторный отсек снимается защитный кожух, прикреплённый трёмя гайками с шайбами и граверами. Головкой 13 мм откручивают две самостопорящиеся гайки, которые удерживают скобу крепления картера рулевой рейки к автомобильному корпусу;
  4. Картер через алюминиевые пластины нужно зажать в слесарных тисках;
  5. Зубилом и молотком отогнуть углы стопорной пластины, защищающей от самопроизвольного откручивания болтов крепления внутренних наконечников рулевых тяг;
  6. Головкой 22 мм открутить болты, снять стопорную и соединительную планки, отсоединить обе тяги;
  7. Снять резиновую опору, распорное кольцо с одной стороны, а с другой отсоединить резиновый колпачок и разъёмную опору, вытащить отверткой резиновый пыльник, защищающий вал шестерни;
  8. Кусачками срезать два пластиковых хомута и снять защитный чехол.

После разборки следует произвести осмотр резиновых элементов для выявления их степени износа. При отсутствии повреждений и изнашивания их можно использовать снова при сборке. Старые детали следует заменить на новые.

После этого можно разбирать механизм упора рулевой рейки:

  1. Восьмигранным ключом 17 мм выкрутить гайку упора, регулирующую зазор зубчатой пары, потом при сборке её следует затянуть так, чтобы оставался гарантированный зазор порядка 0,12 мм;
  2. Отвёрткой вынуть стопорное и уплотнительное кольца, пружину, прижимающую через упор зубчатую рейку к шестерне и компенсирующую появление большего зазора. Упор вынимается при переворачивании картер отверстием вниз, если он не выпадет, нужно постучать картером по деревянной колодке, зажатой в тисках.

Для разборки приводной шестерни картер снова зажать в тисках, вынув из него стопорную шайбу восьмигранной головкой 24 мм открутить гайку подшипника.

Рожковый ключ 14 мм нужно вставить в пазы на шлицевом хвостовике, подобрав удобную по высоте опору, затем, ключом, как рычагом, приводную шестерню вытащить вместе с подшипником. После этого можно демонтировать зубчатую рейку.

При разборке шестерни острогубцами разжать и снять стопорное кольцо, и съёмником вытолкнуть валик из подшипника.

Если нет съёмника, валик шестерней вниз вставить в тиски с небольшим зазором, подшипник при этом должен опираться на щеки тисков. Легким постукиванием по торцу выбить валик из подшипника.

Восьмигранный ключ для разборки механизма упора

Если нет ключа для вынимания игольчатого подшипника и не получается вытянуть его крючком, нужно сверлом с сечением 1,2 — 2,0 мм сделать отверстие в картере напротив торца подшипника и вытолкнуть подшипник обычным гвоздем. После сборки следует залить отверстие эпоксидным клеем или заделать холодной сваркой.

Ремонт рулевой рейки в автомобиле ВАЗ 2109

Если износ рабочей части рулевой рейки небольшой, то её можно немного подтянуть без полной разборки, увеличив её эксплуатационный срок еще на несколько десятков тысяч километров.

Гайка размером 17 мм, которую необходимо подтянуть, крепит рулевой вал к рейке, для подтягивания гайки нужно использовать специальный ключ соответственного размера. Процесс регулировки рейки выглядит следующим образом:

  1. Установите автомобиль над смотровой ямой или на эстакаде для удобного доступа к рулевому механизму;
  2. Снять защиту картера;
  3. Очистите рейку от грязи;
  4. Найти гайку, отвечающую за регулировку механизма;
  5. Подтянуть гайку;
  6. Проверить силу сопротивления с помощью поворота рулевого колеса и при необходимости подтянуть гайку сильнее;
  7. Настроить оптимальное усилие на рулевом колесе.

Подтягивание без полной разборки позволит устранить постукивания и убрать небольшой люфт. При сильно изношенных деталях рулевой рейки потребуется произвести полную разборку и купить полный ремкомплект для замены изношенных деталей этого узла.

Если подобные процедуры не повлияли на негативный эффект постукивания рулевой рейки, придется продвинуться дальше и проверить рулевые наконечники и тяги. Часто стук возникает именно в этих частях механизма.

Причиной стука могут быть также наконечники и рулевая тяга. В этом случае нужно будет затянуть полностью крепления тяг и наконечников для исключения люфта.

Затягивание наконечников должно проводиться с учетом следующих особенностей:

  • Крепкой фиксации всего механизма, для предотвращения смещения развал-схождения;
  • При затягивании до упора нельзя перетягивать;
  • После болтов наконечников провести проверку развала-схождения;
  • Если стук остался, значит проблема во внутренней части рейки, или в рулевых тягах.

Также следует каждые 500 — 1000 км проверять состояние пыльников рулевой рейки, с учетом условий эксплуатации авто. Замену пыльника на российском автомобиле приходится производить чаще чем на иномарках.

Видео: ремонт рулевой рейки ВАЗ 2108, 2109, 2113, 2114, 2115

Если подтягивание рулевой рейки и замену пыльников а также резиновых деталей можно произвести самостоятельно, то ремонт крепления рулевых тяг в большинстве случаев вызывает затруднения у автовладельцев. Трудоемкий демонтаж и необходимость использования специального оборудования заставляют владельцев российского легкового автомобиля этой марки обращаться в автосервис к опытным специалистам. Провести безошибочно диагностику, разборку и сборку узла лучше в специализированной мастерской с помощью квалифицированного персонала. Полная замена изношенных элементов рулевой рейки может быть проведена только в оборудованном гараже опытным водителем с наличием большой практики в ремонте отечественных авто.

Рулевая рейка

Ремонт рулевой рейки, можно сделать прекрасно самому в домашних условиях. Рулевой механизм наших переднеприводных ВАЗов очень надежен и прост в ремонте. Чаще всего начинают ремонт рулевой рейки из-за появившегося стука в рулевом механизме. Обычно когда начинает стучать рулевая рейка, ощущение что стучит шаровой правой стойки, проверяем шаровой, он в порядке, и хозяин автомобиля теряется в догадках что стучит, но стоит подергать рулевые тяги в месте крепления рулевой рейки, как сразу узнаете стук, который не дает покоя. Обычно по ровной дороге рулевая рейка не стучит, но на кочках появляется стук.

Как снять рулевой механизм

Снимать буду рулевой механизм с ВАЗ 2109, но этот способ подойдет к любой ВАЗ от восьмерки и выше.

Фото. Стрелками показаны болты рулевых тяг и гайки крепления рулевого механизма, которые надо открутить.

Фото. Стрелкой показан второй хомут крепления рулевого механизма, который надо открутить.

Фото. Стрелкой показан болт крепления руля к рулевому механизму, его откручивают полностью, только тогда рулевой механизм отсоединится от руля.

Фото. Рулевой механизм откручен, его удобно вытаскивать в сторону аккумулятора, но надо снять аккумулятор, чтобы не мешал.

Предыстория, купил мой сын свою первую девятку с рук. Так как машина не новая а для меня безопасность на первом месте, решил ему помочь и проверить всю ходовую, а двигатель оставить на потом, ведь если отвалится колесо или откажут тормоза беды не избежать, а то что движок уже не свежий это не страшно, на безопасность это не влияет да и починить его можно попозже. Сразу поменяли на новые, шаровые, наконечники рулевых тяг, тормозные колодки и тормозные манжеты в тормозных цилиндрах. Казалось с ходовой разобрались и все в порядке, но он стал жаловаться что на кочках стучит правый шаровой, думаю, шаровой новый но может бракованный, проверяю отличный и нет ни грамма люфта, может стойка стучит проверяю отличная и стойка и подшипник стойки. Задумался откуда стук, но когда подергал рулевые тяги в районе их крепления к рулевой рейке все встало на свои места и я понял откуда идет стук. Меняю опорную втулку рулевой рейки на новую, а все остальное в рулевом механизме оказалось в отличном состоянии. Стук пропал, но примерно через месяц появился вновь, думаю, весело, значит теперь каждый месяц менять опорную втулку, это мне не очень интересно. Говорю сыну снимай рулевой механизм, а я подумаю как его усовершенствовать, чтобы не было стука. Посмотрел на опорную втулку рейки, а она опять выработалась и появился люфт в рейки, от этого стук. А так как опорная втулка очень короткая, конечно при езде по кочкам, а у нас в России таких дорог очень много естественно втулка не выдерживает и быстро разбивается.

Решил продлить эту втулку на всю длину рулевой рейки, и даже не стал менять изношенную опорную втулку.

Сделал я это так, взял старую пластиковую канистру, вырезал из нее полоски, смазал обильно литолом внутреннею часть корпуса рулевого механизма, и стал заталкивать полоски пластика в корпус под рулевую рейку до упора. Ниже смотрите фото, весь ремонт рулевой рейки на фото.

Фото. Рулевой механизм с вставленными пластиковыми полосками. Полоски надо вставлять, пока они не обожмут плотно рулевую рейку.

Фото. Пластиковые полоски вставлены и они плотно обжали рулевую рейку. Проверьте, как двигается рулевая рейка, рейка должна двигаться не болтаясь.

Фото. Ножом срезаем лишний пластик, как показано на фото.

Фото. Срезаем лишний пластик с торца корпуса рулевого механизма

И еще один важный момент, главное чтобы болты, что закручивают тяги к рулевой рейке не выходили на сквозь из рулевой рейки и не упиралась в пластик, если болты выходят и упираются в пластик, то подложите под них толстые шайбы.

Теперь рулевая рейка не болтается, нет стука, и прекрасно работает рулевой механизм. Так как размер ширины пластика может быть разным я не даю конкретно сколько полосок надо вставить, вставляйте до тех пор пока пластик не обожмет плотно рейку.

1 — наконечник рулевой тяги; 2 — шаровой шарнир наконечника; 3 — поворотный рычаг; 4 — контргайка; 5 — тяга; 6, 8 — внутренние наконечники рулевых тяг; 7 — болты крепления рулевых тяг к рейке; 9 — скоба крепления рулевого механизма; 10 — опора рулевого механизма; 11 — защитный чехол; 12 — соединительная пластина; 13 — стопорная пластина; 14 — резинометаллический шарнир; 15 —демпфирующее кольцо; 16 — опорная втулка рейки; 17 — рейка; 18 — картер рулевого механизма; 19 — стяжной болт муфты; 20 — нижний фланец эластичной муфты; 21 — верхняя часть облицовочного кожуха; 22 — демпфер; 23 — рулевое колесо; 24 — шариковый подшипник; 25 — вал рулевого управления; 26 — нижняя часть облицовочного кожуха; 27 — кронштейн крепления вала рулевого управления; 28 —защитный колпачок; 29 — роликовый подшипник; 30 — приводная шестерня; 31 — шариковый подшипник; 32 — стопорное кольцо; 33 —защитная шайба; 34 — уплотнительное кольцо; 35 — гайка подшипника; 36 — пыльник; 37 — уплотнительное кольцо упора; 38 — стопорное кольцо гайки упора; 39 — упор рейки; 40 — пружина; 41 — гайка упора; 42 — палец шарового шарнира; 43 — защитный колпачок; 44 —вкладыш шарового пальца; А — метка на пыльнике; В — метка на картере рулевого механизма; С — плоскость шарового шарнира; D —плоскость опорной поверхности поворотного рычага

Рис. Детали рулевого механизма:

1 — кольцо втулки рейки; 2 — опорная втулка рейки; 3 — картер рулевого механизма; 4 — роликовый подшипник; 5 — приводная шестерня; 6 — шариковый подшипник; 7 — стопорное кольцо; 8 — защитная шайба; 9 — уплотнительное кольцо; 10 — гайка подшипника; 11 — стопорная шайба: 12 — пыльник; 13 — рейка; 14 — защитный колпачок; 15 — упор рейки; 16 — уплотнительное кольцо; 17 —стопорное кольцо; 18 — гайка упора; 19 — хомут; 20 — защитный чехол; 21 — внутренний наконечник рулевой тяги; 22 — соединительная пластина; 23 — стопорная пластина; 24 — болт крепления тяги к рейке; А и В — метки

Рис. Установка опорной втулки рейки:

А — места разреза уплотнительного кольца после установки втулки в картер рулевого механизма

Рис. Разрез рулевого механизма:

1 — защитный колпачок; 2 — картер рулевого механизма; 3 — рейка; 4 — приводная шестерня; 5 — внутренний наконечник рулевой тяги; 6 — распорная втулка; 7 — болт крепления рулевой тяги; 8 — соединительная пластина; 9 — опорная втулка; 10 — опора рулевого механизма; 11 — опорная втулка рейки; 12 — защитный чехол; 13 — хомут; 14 — ограничительное кольцо рейки; 15 — уплотнительное кольцо упора рейки; 16 — гайка; 17 — упор рейки; 18 — роликовый подшипник; 19 — шариковый подшипник; 20 — стопорное кольцо; 21 — уплотнительное кольцо гайки; 22 — гайка крепления подшипника шестерни; 23 — пыльник; 24 — стопорная шайба

Видео по ремонту рулевой рейки два варианта.

Инструкция по замене рулевой рейки

Приходилось ли вам слышать при движении по щебню или разбитой дороге стуки со стороны рулевого управления? Если да, то скорее всего причиной этому была рулевая рейка. Она расшатывается довольно быстро и на всех переднеприводных автомобилях, включая ВАЗ 2109-2108, ее приходится иногда подтягивать. Если же подтяжка не помогает, то можно произвести ремонт или замену. В данной статье я расскажу о втором варианте, то есть о полной замене данного механизма.

Необходимый инструмент для работы

Ниже будет приведен список инструментов, которые понадобятся для данного ремонта:

  • монтировка
  • молоток
  • головки торцевые на 10, 13 и 22
  • удлинители
  • воротки
  • трещоточные рукоятки

Порядок снятия и установки рулевой рейки на ВАЗ 2109-2108

Прежде, чем приступать к процедуре снятия рейки, первым делом нужно будет открутить несколько гаек крепления защиты, что наглядно продемонстрировано ниже на фото:

Крепится она как сверху, так и снизу. После чего снимаем ее полностью, чтобы в дальнейшем она не мешалась при работе. Далее необходимо освободиться от рулевых тяг. Для этого откручиваем два болта крепления по центру рейки, как это представлено на картинке:

После чего без особых проблем отсоединяем их и отводим в сторону:

Далее необходимо открутить по две гайки крепления рейки хомутами по краям, как с одной, так и с другой стороны:

И отводим рулевую рейку ВАЗ 2109-2108 в сторону:

Для того, чтобы окончательно снять ее с автомобиля, необходимо открутить стяжной болт со стороны салона, который находится в самом низу рулевого вала:

И после пробуем срывать рейку с вала, и если это сделать не удастся, можно снаружи поддеть монтировкой, после чего все должно сняться без проблем.

В случае необходимости, покупаем новый механизм и производим замену. Цена новой рулевой на ВАЗ 2109-2108 составляет от 1600 до 2200 рублей в зависимости от производителя. Установку выполняем в обратном порядке, и после проведения данного ремонта необходимо проверить сход-развал передних колес. Конечно, если вы те снимали наконечники, то скорее всего это не понадобится, но все же обратите внимание на это внимание.

голоса
Рейтинг статьи
Ссылка на основную публикацию
ВсеИнструменты
Adblock
detector
