Солекс 21073, сборка после разборки

Солекс 21073, сборка после разборки

Соберем ранее полностью разобранный карбюратор 21073 Солекс, что ставится на двигатель 1,7 автомобиля Нива 21213.

При сборке рассмотрим особенности каждого этапа, а так же отбракуем некоторые детали.

Солекс 21073, сборка после разборки

— Устанавливаем ось дроссельной заслонки второй камеры (и саму заслонку)

Проверяем чистоту отверстий оси заслонки. Смазывать их и (или) ось не нужно.

Заворачиваем винт-упор регулировки положения дроссельной заслонки 2-й камеры (если он снимался). Устанавливаем на него защелку-фиксатор.

После чего устанавливаем ось д/з 2-й камеры. Надеваем на ось переднее стопорное кольцо (возле рычага). Вставляем ее в отверстие со с стороны винта-упора в корпусе карбюратора и задвигаем до отказа. Рычаг дроссельной заслонки после установки оси должен касаться этого самого винта-упора. Фиксируем ось задним стопорным кольцом.

Проверяем как вращается ось. Она должна вращаться без заедания и люфта.

Устанавливаем в прорезь на оси дроссельную заслонку второй камеры. Она вставляется от руки. Желательно устанавливать в таком положении, как она стояла до разборки карбюратора. Фиксируем ось двумя винтами (но не затягиваем их окончательно). Несколько раз вращаем ось, добиваясь, чтобы заслонка в закрытом положении полностью перекрывала сечение второй камеры, а в открытом положении вставала строго горизонтально, без заедания. После чего винты крепления затягиваем окончательно и закерниваем (слегка расплющиваем) при помощи тонкого зубила, молотка и металлического прутка-подставки. Пруток-подставку подставляем под головку винта, а по его наконечнику наносим удар молотком через зубило.

Закерниваем винты крепления дроссельной заслонки 2-й камеры карбюратора 21073 Солекс при помощи подставки, зубила и молотка

Если нужно регулируем положение дроссельной заслонки второй камеры. Она должна полностью перекрывать сечение второй камеры. У кромки заслонки должен быть небольшой зазор (видимый только на просвет). Это зазор по которому удаляется лишнее топливо из второй камеры. Подробно об установке этого зазора: «Винт регулировки положения дроссельной заслонки второй камеры карбюратора Солекс».

После регулировки устанавливаем защитный колпачок на винт.

Устанавливаем ось дроссельной заслонки первой камеры (и ее заслонку)

Перед установкой проверяем чистоту посадочных отверстий, надеваем дистанционную пластмассовую втулку на отлив в корпусе карбюратора под ось и выставляем пружины рычагов оси в правильное положение. Задвигаем ось до упора вперед.

Устанавливаем ось дроссельной заслонки первой камеры в карбюратор

На противоположный наконечник оси устанавливаем дистанционную шайбу с квадратным отверстием, нажимной кулачок ускорительного насоса, закрепляем все это гайкой под ключ на «11».

Устанавливаем дроссельную заслонку второй камеры аналогично первой. Винты крепления закерниваем, чтобы предотвратить их самопроизвольное отворачивание, выпадание и попадание в двигатель.

Особенности сборки ускорительного насоса карбюратора 21073 Солекс

Перед сборкой УН проверяем целостность его диафрагмы и подвижность подпружиненного толкателя. Устанавливаем пружину узкой частью в корпус ускорительного насоса, прижимаем ее тарелкой диафрагмы, сверху ставим крышку и закрепляем винтами. Между крышкой и диафрагмой может быть установлена картонная прокладка.

Сборка экономайзера мощностных режимов карбюратора 21073 Солекс

Поворачиваем корпус карбюратора на бок (чтобы экономайзер был сверху). Ориентируем диафрагму и крышку отверстиями на трубку канала подведения разрежения. Устанавливаем диафрагму толкателем на шарик клапана экономайзера. Поджимаем ее пружиной и прижимаем крышкой. Закрепляем тремя винтами. Сильно затягивать не нужно, просто до упора.

Перед сборкой проверяем состояние диафрагмы (потрескана, протерлась, стерся толкатель — 6 мм минимальная высота). Если состояние ее неудовлетворительное, заменяем новой.

Устанавливаем детали главных дозирующих систем (ГДС)

При помощи шлицевой отвертки с тонким лезвием заворачиваем топливные жиклеры в отверстия на дне эмульсионных колодцев. Маркировка топливных жиклеров ГДС — 1-я камера 107,5, вторая 135.

Устанавливаем эмульсионные трубки с воздушными жиклерами ГДС. Первая камера — 150, вторая — 135. Трубки: 1-я камера — толстая ZD, вторая — тонкая ZC.

Устанавливаем малые диффузоры в обе камеры карбюратора. Они одинаковые. При установке их нужно ориентировать отверстиями распылителей к отверстиям в эмульсионных каналах.

Устанавливаем распылитель ускорительного насоса. Проверяем имеющееся на нем резиновое уплотнительное кольцо, если изношено (распылитель свободно входит в посадочное отверстие), заменяем его новым.

Попутно устанавливаем резиновое кольцо на трубку топливного канала системы холостого хода.

Присоединяем регулировочные винты «количества» и «качества» топливной смеси

Проверяем состояние резинового уплотнительного кольца на винте «качества». Заворачиваем его при помощи тонкой шлицевой отвертки в посадочное отверстие в корпусе карбюратора до упора. После чего выворачиваем на 1-1,5 оборота.

Винт «количества» вворачиваем в отверстие в отливе на корпусе карбюратора. Фиксируем на корпусе провод винта. Зажим провода надеваем на наконечник винта.

Устанавливаем кронштейн крепления тяги привода воздушной заслонки

Закрепляем его винтом.

Собираем верхнюю часть («крышку») карбюратора Солекс 21073

Устанавливаем воздушную заслонку карбюратора

Вставляем ось, заслонку в ее прорезь. Крепим заслонку винтами. Винты закерниваем.

Устанавливаем воздушную заслонку и ее ось

Собираем пусковое устройство карбюратора

Собираем пусковое устройство карбюратора 21073 Солекс

Присоединяем рычаг управления воздушной заслонкой

Присоединяем рычаг управления воздушной заслонкой от «крышки» карбюратора

Устанавливаем топливный фильтр карбюратора и штуцер подачи топлива

Устанавливаем электромагнитный клапан (ЭМК) карбюратора

При помощи ключа на «13» устанавливаем топливный фильтр и электромагнитный клапан карбюратора 21073 Солекс

Устанавливаем картонную прокладку и игольчатый клапан

Устанавливаем игольчатый клапан (иглу с корпусом) и картонную прокладку

Устанавливаем поплавки

Устанавливаем поплавки

Присоединяем крышку к корпусу карбюратора и крепим ее пятью винтами

Примечания и дополнения

После сборки карбюратор 21073 устанавливаем на двигатель и проверяем его работу. Придется отрегулировать систему пуска, обороты холостого хода, привод дроссельной и воздушной заслонок.

Карбюратор

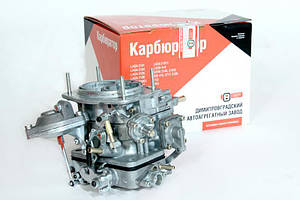

Карбюратор ДААЗ

На данный момент на рынке существует огромное множество производителей карбюраторов но эталонам качества и долговечности уже много лет являются карбюраторы производства Димитровоградского автоагрегатного завода или сокращённо ДААЗ. на данный момент это лучшие карбюраторы для автомобилей марки ВАЗ. Выпускают данную продукция в упаковке ОАТ (Объединённые автомобильные технологии) в красно-бело-черной упаковке. Вся продукция защищена голограммой с индивидуальным номером и с помощью отправки СМС очень легко проверить подлинность продукция оригинал или подделка у вас в руках. Таким образом производитель защитил покупателя от приобретения контрафакта.

На данный момент в линейке компании ДААЗ существует 3 типа карбюраторов-ОЗОН, Солекс и ОКА для разных моделей автомобилей ВАЗ. Наш интернет-магазин в полном ассортименте предоставит вам всю линейку карбюраторов от завода производителя ДААЗ. Купить продукцию ДААЗ вы сможете на страницах сайта или по телефону у менеджера. Консультация и помощь в выборе нужного для вас карбюратора ДААЗ. Цена на продукцию у нас самая низкая.

Карбюратор ОЗОН на автомобилях ВАЗ

Устанавливались данные карбюраторы на автомобили модельного ряда ВАЗ 2101-2107 и пришли на смену итальянскому карбюратору Weber. На данный момент данный агрегат выпускается и по наше время и является в линейке производителя ДААЗ.

Конструкция карбюратора ОЗОН:

Основные конструктивные особенности:

* Присутствие двух систем дозировки топлива

* Имеет клапан холостого хода управляемый электрическим импульсом.

* Вакуумный клапан открытия камеры дроссельной заслонки при работе на максимальной нагрузке.

* Двойная система дозировки топлива работающая независимо друг от друга

* Оптимально сбалансированная поплавочная камера

* Заслонка воздушная оснащена тросовым приводом и управляется механическим путём.

На данный момент главной проблемой плохой работы карбюратора является механический износ деталей и приводит к нестабильной работе, уменьшению мощности и тяги при нагрузках. Неисправная работа карбюратора влечёт за собой негативные последствия для двигателя уменьшая срок эксплуатации ДВС. Если замена ремкомплекта и регулировка не помогает правильно работать вашему карбюратору стоит задуматься над заменой узла целиком. В таком случаи наш интернет-магазин вам поможет купить качественную деталь от оригинального производителя, цена вас приятно удивит.

Карбюратор Солекс на ВАЗ

Оснащался данный карбюратор на автомобили марки ВАЗ с передним и полным приводом. Существует несколько модификаций карбюратора Солекс для автомобилей марки и выпускается в таких моделях ВАЗ 21053, 21073, 2108, 21081, 21083. Каждая серия карбюраторов рассчитана под определённые двигателя и имеет ряд отличий между собой. Самым популярным считается карбюратор серии 21083 по причине своей универсальности и может быть модифицирован под разные модели. Но всё-таки стоит подбирать карбюратор под свою модель автомобиля чтобы избежать лишней переделки.

Конструкция карбюратора Солекс:

* Полуавтоматическое пусковое устройство

* Привод блокировки второй камеры

* Привод ускорительного насоса

* Блок подогрева карбюратора предназначен для пуска в холода

* Привод ускорительного насоса

* Отвод паров бензина из поплавочной камеры

Широкое ассортимент карбюраторов Солекс вы сможете найти в данном разделе нашего интернет-магазина. Мы гарантируем вам быструю доставку,консультацию и помощь при выборе, низкую цену, гарантию от производителя.

Ремкомплект карбюратора солекс,озон

Покупка нового карбюратора не дешёвое удовольствие и часто так бывает что для правильной работы вашего агрегата достаточно замены основных движущихся частей при этом вы экономите существенный бюджет. У нас вы найдёте широкий выбор ремонтных комплектов под ваш карбюратор. Купить ремкомплект карбюратора очень просто, стоит выбрать нужную модель и положить в корзину покупок или позвонить менеджеру и мы вам поможем выбрать нужны ремкоплект.

Разборка и сборка карбюратора 21073-1107010 автомобиля Нива ВАЗ-21213

Для устранения конкретной неисправности, как правило, требуется лишь частичная разборка карбюратора, в этом случае отдельные операции можно пропустить.

Снимаем электромагнитный клапан, топливный фильтр, отсоединяем разъем концевого выключателя

Крестообразной отверткой ослабляем хомут шланга обратного слива топлива и снимаем шланг со штуцера карбюратора.

Крестообразной отверткой отворачиваем четыре винта крепления крышки пускового устройства

Вытянув рукоятку управления воздушной заслонкой, вынимаем крышку с диафрагмой и тягой, слегка повернув ее, чтобы загнутый конец тяги прошел через паз корпуса пускового устройства.

Осторожно отделив диафрагму от корпуса, снимаем ее и находящуюся под ней пружину.

При установке крышки совместите отверстие на ее привалочной плоскости с отверстием на краю диафрагмы (показаны стрелками) и переходной втулкой канала подачи разрежения на корпусе пускового устройства.

Удерживая ключом «на 8» втулку крепления троса привода воздушной заслонки на трехплечем рычаге, другим ключом «на 8» ослабляем болт крепления троса, не выворачивая его.

Слегка вытягиваем рукоятку управления воздушной заслонкой, чтобы трос вышел из втулки.

Крестообразной отверткой отворачиваем пять винтов крепления крышки (четыре из них находятся в колодцах)

Снимаем ее (не потеряйте винты!). Последующая разборка крышки описана в конце статьи

Снимаем резиновое уплотнительное кольцо с переходной втулки системы холостого хода

Шлицевой отверткой отворачиваем главные воздушные жиклеры с эмульсионными трубками и вынимаем их

Шлицевой отверткой с лезвием шириной 4 мм выворачиваем главные топливные жиклеры

На снятом карбюраторе главные топливные жиклеры можно просто вытряхнуть из колодцев, перевернув корпус.

Если карбюратор на автомобиле, удобно воспользоваться остро заточенной палочкой или длинным шурупом.

Пассатижами вынимаем малые диффузоры.

Пассатижами с тонкими губками вынимаем распылитель ускорительного насоса вместе с уплотнительным резиновым кольцом.

Крестообразной отверткой отворачиваем четыре винта крепления крышки ускорительного насоса

и снимаем ее вместе с диафрагмой и пружиной

Снимаем пружину и осторожно отделяем диафрагму

Крестообразной отверткой отворачиваем три винта крепления крышки экономайзера мощностных режимов.

Снимаем крышку, пружину и диафрагму.

Шлицевой отверткой выворачиваем жиклер экономайзера.

Дальнейшие операции для наглядности показаны на снятом карбюраторе.

Крестообразной отверткой отворачиваем винт пластмассового держателя провода концевого выключателя и отсоединяем провод от концевого выключателя.

Выворачиваем регулировочный винт количества смеси холостого хода с пружиной.

Узкой шлицевой отверткой отворачиваем винт регулировки качества смеси и вынимаем его вместе с резиновым уплотнительным кольцом.

Иногда для этого приходится засверлить край корпуса карбюратора и использовать проволочный крючок.

Разборка крышки карбюратора

Через выколотку диаметром 2,5 мм молотком выбиваем ось поплавков.

Снимаем ось и поплавки.

Снимаем прокладку крышки. (Осторожно, прокладка легко расслаивается!)

Ключом «на 11» выворачиваем игольчатый клапан.

Вынимаем игольчатый клапан и уплотнительное медное кольцо.

Ключом «на 14» отворачиваем болт крепления (ось) рычага управления воздушной заслонкой и, сняв рычаг, вынимаем находящиеся под ним шарик и пружину. (Осторожно, шарик легко потерять!)

Собираем карбюратор в обратной последовательности

К178Н.21073-1107010 — Карбюратор для а/м ВАЗ 21213 Нива, 21073

  • Подробное описание
  • Гарантии
  • Монтаж

Диаметр диффузора (1 кам.) — 24 мм

Диаметр диффузора (2 кам.) — 24 мм

Диаметр смесительной камеры (1 кам.) — 32 мм

Диаметр смесительной камеры (2 кам.) — 32 мм

Главные топливные жиклёры, маркировка расхода(1 кам.) — 107,5 (Р)

Главные топливные жиклёры, маркировка расхода(2 кам.) — 115 (Р)

Главные воздушные жиклёры с эмульсионной трубкой, маркировка расхода (1 кам.) — 150 (Р) толст.

Главные воздушные жиклёры с эмульсионной трубкой, маркировка расхода (2 кам.) — 135 (Р) тонк.

Топливный жиклёр холостого хода, маркировка диаметра — 40

Диаметр воздушного жиклёра холостого хода — 1,4 мм

Диаметр воздушного жиклёра переходной системы — 1,4 мм

Диаметр топливного жиклёра переходной системы — 0,7 мм

Диаметр топливного жиклёра эконостата — 0,7 мм

Диаметр топливного жиклёра экономайзера — 0,4 мм

Диаметр распылителя ускорительного насоса — 0,45 мм

Производительность ускорительного насоса — 5,5±1 см3/5 циклов

Пусковой зазор воздушной заслонки (В-по верху, Н-по низу) — 2,7±0,2 мм (Н)

Пусковой зазор дроссельной заслонки (В -по верху, Н -по низу) — 1,0-1,1 мм (Н)

Открытие 2-го дросселя — механическое

Привод акселератора — рычажный

Управление системой холостого хода — электроклапан

Система перепуска топлива

Система рециркуляции отработанных газов

Вес (брутто):3,48 кг
Габаритные размеры упаковки:246х184х155 мм

Гарантийный срок эксплуатации, мес: 24

Гарантийный срок хранения, мес: 24

Ресурс: 160 000 км км

Инструкция по монтажу, пуску и регулировке

Настоящая инструкция является дополнением к «Руководству по эксплуатации» автомобилей ВАЗ с карбюраторной системой питания.

Предназначена для оказания методической помощи владельцу автомобиля при установке на двигатель и регулировке карбюраторов типа «Solex» К178.21083, К178В.2108, К178Т.21081 К178Н.21073, К178И.21053-20, К178М.21041-10 при условии, что владелец ознакомлен с конструктивной схемой карбюраторов 21083, 2108, 21081, 21073, 21053-20, 21041-10 соответственно и знает расположение основных узлов и элементов карбюраторов, магистралей и приводов своего автомобиля.

Монтаж.

Внимание! Соблюдайте следующие меры безопасности: снимите клемму «+» с аккумуляторной батареи

Во время монтажа карбюратора двигатель должен быть холодным.

Перед снятием с двигателя заменяемого карбюратора снять с него воздушный фильтр после чего отсоединить:

  • привод дроссельных заслонок
  • возвратную пружину
  • привод воздушной заслонки
  • шланг подвода топлива
  • провод от электромагнитного клапана системы ЭПХХ
  • шланг отбора разрежения к вакуум-корректору зажигания (на К178М.21041-10 вакуум-корректора нет)
  • шланг системы вентиляции картера двигателя
  • провод от контакта винта регулировки холостого хода
  • шланг перепуска топлива в бензобак (на К178М.21041-10 перепуска нет)
  • шланги подвода и отвода охлаждающей жидкости к блоку подогрева холостого хода
  • шланги подвода разрежения к клапану рециркуляции (только для К178Н.21073 и К178И.21053-20)

Внимание! После снятия шланги подвода топлива и подвода-отвода охлаждающей жидкости должны быть заглушены пробками

Отвернуть гайки крепления и снять карбюратор

Установить новый карбюратор на шпильки фланца впускного трубопровода при необходимости заменив перед этим прокладку под карбюратором (под блоком прокладок)

Установить пружинные шайбы, гайки М8 и закрепить карбюратор.

Затяжку гаек крепления карбюратора к впускному трубопроводу производить в следующей последовательности:

  • завернуть одну гайку до неполного сжатия пружинной шайбы
  • вторую гайку, расположенную по отношению к завернутой по диагонали фланца карбюратора затянуть до полного сжатия пружинной шайбы (момент затяжки гайка должен быть (12,8 -15,9) Н м или (1,3-1,6 ) кг см
  • затянуть первую гайку до полного сжатия пружинной шайбы
  • аналогично затянуть поочередно другие две гайки

Внимание! Не допускайте крепление и подтягивание гаек крепления нагретого карбюратора.

После затяжки гаек подсоединить к карбюратору приводы дроссельных и воздушной заслонок, шланги и электрические разъемы указанные выше.

Наладка при установке.

Отрегулировать приводы управления карбюратором — воздушной и дроссельными заслонками

  • при полностью нажатой педали управления дроссельными заслонками, дроссельная заслонка первичной камеры должна быть полностью открыта и рычаг (сектор) управления дроссельной заслонкой не должен иметь дополнительного хода. При опущенной педали дроссельная заслонка должна быть полностью закрыта.
  • При вытянутой ручке тяги воздушной заслонки рычаг привода воздушной заслонки должен находится на упоре, а сама она должна быть полностью закрыта. При полностью утопленной ручке тяги воздушная заслонка должна быть полностью открыта. Приводы управления карбюратором должны работать без заеданий.
  • Подкачать 5-7 раз ручным приводом бензонасоса топливо в поплавковую камеру .одновременно проконтролировать отсутствие подтекания бензина в местах крепления шлангов топливоподачи и перепуска, из под пробок и уплотнительных прокладок.

Пуск двигателя.

При пуске холодного двигателя перед включением стартера необходимо закрыть воздушную заслонку, далее после пуска, по мере прогрева двигателя, необходимо постепенно приоткрывать воздушную заслонку, поддерживая устойчивую работу двигателя.

После прогрева двигателя ручка тяги воздушной заслонки должна быть полностью утопленной.

При пуске теплого и горячего двигателя воздушная заслонка должна быть полностью открыта.

Регулирование в процессе эксплуатации.

На карбюраторах К178.21083, К178В.2108, К178Т.21081, К178Н.21073, К178И.21053-20, К178М.21041-10 регулированию подлежат элементы (регулировочные винты количества и качества, или состава, смеси), положение которых определяет минимальную частоту вращения коленчатого вала на холостом ходу двигателя и содержание вредных веществ (СО и СН) в отработавших газах при этом режиме.

Регулирование холостого хода проводится при полностью прогретом двигателе (температура охлаждающей жидкости 90ºС..95ºС) с отрегулированными зазорами в механизме газораспределения, с правильно установленным моментом зажигания, исправными свечами, при полностью открытой воздушной заслонке.

При отсутствии газоанализатора регулирование системы холостого хода с приемлемой точностью можно выполнить согласно изложенного ниже порядка.

Порядок регулирования.

Запустить и прогреть двигатель.

Регулировочным винтом количества установить устойчивую минимальную частоту вращения коленчатого вала двигателя – (750-800) об./мин

Регулировочным винтом количества уменьшить частоту вращения до неустойчивости и далее, отворачивая винт качества, увеличить частоту вращения до максимально возможной.

Винтом количества увеличить частоту вращения на (150-200) об./мин превышающую минимально устойчивую.

Винтом качества установить минимальную устойчивую частоту вращения.

По окончании регулировки следует резко нажать на педаль привода дроссельных заслонок и отпустить ее – двигатель должен без перебоев увеличить частоту вращения коленчатого вала, а при уменьшении ее — не заглохнуть.

В случае перебоев в работе или заглохания двигателя следует увеличить частоту вращения коленчатого вала до максимально допустимой в указанных пределах.

Окончательное регулирование работы двигателя на холостом ходу должно производиться на станциях технического обслуживания автомобилей с обеспечением требований ГОСТ Р 52033-2003 по содержанию СО и СН в отработавших газах двигателя в пределах требований, установленных предприятием-изготовителем автомобиля.

После регулировки холостого хода на регулировочные винты следует установить ограничительные втулки или поставить заглушки.

УНИКАЛЬНЫЕ КОНСТРУКЦИИ, разработанные по техническим заданиям заводов – производителей автомобильных двигателей, позволяющие использовать все возможности двигателя автомобиля.

ЗАПАТЕНТОВАННАЯ КОНСТРУКЦИЯ АВТОНОМНОЙ СИСТЕМЫ ХОЛОСТОГО ХОДА с функцией отключения подачи топлива на режимах принудительного холостого хода (карбюраторы типа К151).

ОБРЕЗИНЕННЫЙ ЗАПОРНЫЙ ЭЛЕМЕНТ (ИГЛА) топливных клапанов карбюраторов (типа К177, К178).

ПРИМЕНЕНИЕ ИГОЛЬЧАТЫХ ПОДШИПНИКОВ в качестве опор для валиков дроссельных заслонок (для грузовых карбюраторов).

ДОЗИРУЮЩИЕ ЭЛЕМЕНТЫ изготовлены на высокоточном европейском оборудовании (пр-ва Швейцария) с соблюдением точности до 1 микрона.

ПРИМЕНЕНИЕ ПОЛУАВТОМАТИЧЕСКОГО ПУСКОВОГО УСТРОЙСТВА с воздушной заслонкой и пневмокорректором.

100% КОНТРОЛЬ всех функциональных характеристик с применением уникальных гидровакуумных установок, имитирующих работу двигателя на разных режимах движения автомобиля.

ПРИМЕНЕНИЕ ЗАЩИТНЫХ АНТИКОРРОЗИЙНЫХ ПОКРЫТИЙ для корпусных деталей карбюраторов.

Ремкомплект карбюратора Солекс V 1300 ВАЗ 2101, 2102, 2103, 2104, 2105, 2106, 2107 (2108-1107010)

Код товара: 10269

Каталожный номер: 2108-1107010

Производитель: ДФК ООО, г.Димитровград

Наличие на складе: В наличии

Ваша скидка: 5%

Цена на 22.08.2021: 109,00 грн 103,56 грн.

Удобные способы оплаты

Доставка по всей Украине по тарифам перевозчика

Гарантия на товар

Каталожный номер: К177.2107-1107010-20

Каталожный номер: К178И.21053-1107010-20

Каталожный номер: К177В.2107-1107010

Каталожный номер: К175-1107010-20

Каталожный номер: К178Н.21073-1107010

Каталожный номер: К178В.2108-1107010

Каталожный номер: К178Т.21081-1107010

Каталожный номер: К178.21083-1107010

ДФК ООО, г.Димитровград

Каталожный номер: 2101-1107010

ДФК ООО, г.Димитровград

Каталожный номер: 2103-1107010

ДФК ООО, г.Димитровград

Каталожный номер: 2105-1107010

ДФК ООО, г.Димитровград

Каталожный номер: 2106-1107010

ДФК ООО, г.Димитровград

Каталожный номер: 2107-1107010

ДФК ООО, г.Димитровград

Каталожный номер: 21081-1107010-10 полный

ДФК ООО, г.Димитровград

Каталожный номер: 21083-1107010

  • ВАЗ >Система питания»>Система питания
  • ВАЗ >ВАЗ 2101″>ВАЗ 2101 >ВАЗ 2101 > Система питания»>Система питания
  • ВАЗ >ВАЗ 2102″>ВАЗ 2102 >ВАЗ 2102 > Система питания»>Система питания
  • ВАЗ >ВАЗ 2103″>ВАЗ 2103 >ВАЗ 2103 > Система питания»>Система питания
  • ВАЗ >ВАЗ 2104″>ВАЗ 2104 >ВАЗ 2104 > Система питания»>Система питания
  • ВАЗ >ВАЗ 2105″>ВАЗ 2105 >ВАЗ 2105 > Система питания»>Система питания
  • ВАЗ >ВАЗ 2107″>ВАЗ 2107 >ВАЗ 2107 > Система питания»>Система питания
  • ВАЗ >ВАЗ 2106″>ВАЗ 2106 >ВАЗ 2106 > Система питания»>Система питания

Нет отзывов о данном товаре. Ваш отзыв может быть первым!

➤ Магазин запчастей и автокомпонентов «ГАЗ Детали машин» — это стабильный и надежный поставщик запчастей как в Запорожье так и по всей Украине. Купить недорого Ремкомплект карбюратора Солекс V 1300 ВАЗ 2101, 2102, 2103, 2104, 2105, 2106, 2107 цена выгодная. Купить запчасти дешево, со скидкой в интернет магазине VR.ZP.UA. Заказывайте только оригинальные запчасти, с нами ваш автомобиль всегда будет оставаться комфортным и безопасным. Если у вас возникли сомнения в совместимости, трудности при подборе или другие вопросы, свяжитесь с менеджером магазина. У нас : ✓ Лучшее предложение ✈ Быстрая доставка ☑ Гарантия ☎ Звоните!

Внешний вид и комплектация товаров может отличаться от фотографии

Ремкомплект карбюратора ВАЗ-2107 ДААЗ-21073 V=1700 полный ДИСС

Артикул: 21073-1107992П*РК

Москва, Хабаровская ул.2 шт.
Сабурово3 шт.
Москва, Кетчерская ул.11 шт.

Данные обновлены: 22.08.2021 в 08:37

Москва, Хабаровская ул.2 шт.
Сабурово3 шт.
Москва, Кетчерская ул.11 шт.

Данные обновлены: 22.08.2021 в 08:37

  • Параметры и характеристики
  • Наличие (16)
  • Применяемость (444)
  • Описание
  • Категории товара

Характеристики

Код для заказа098344
Артикулы2108-1107120
Каталожная группаДвигатель, ..Система питания двигателя
Ширина, м0.115
Высота, м0.02
Длина, м0.175
Вес, кг0.076

Параметры

ПроизводительДИСС

Территория отгрузки

Другие склады и магазины партнера

+7 (495) 660-51-64
Zakaz@autoopt.ru
Отгрузки только для юридических лиц по предварительному заказу
Пн-Пт: с 9:00 до 18:00, Сб, Вс: выходной

+7 (495) 664-23-36
OlegNB@autoopt.ru
Пн-Пт: с 9:00 до 20:00, Сб: с 9:00 до 18:00, Вс: с 9:00 до 16:00

+7 (343) 384-56-25
EKBsale@autoopt.ru
ОПТ: Пн-Пт: с 9:00 до 18:00, Сб-Вс: выходной.
Розница: Пн-Пт: с 8:30 до 17:30, Сб: с 10:00 до 16:00, Вс: выходной

+7 (383) 322-70-45
Nsk@autoopt.ru
Пн: с 8:30 до 18:00, Вт-Чт: с 9:00 до 18:00, Пт: с 9:00 до 17:30, Сб-Вс: выходной

С этим товаром покупают

На складах : 25 шт.

На складах : 2 шт.

На складах : 23 шт.

Артикул: 2108-1107017* ВС

На складах : 14 шт.

На складах : 60 шт.

На складах : 13 шт.

На складах : 64 шт.

На складах : 22 шт.

Артикул: 2101-1107015 ВС

На складах : 43 шт.

На складах : 24 шт.

Техническая информация

Двигатели с системами впрыска топлива, или инжекторные двигатели, почти вытеснили с рынка карбюраторные моторы. На сегодняшний день существует несколько типов систем впрыска, отличающихся устройством и принципом работы. О том, как устроены и работают различные типы и виды систем впрыска топлива, читайте в этой статье.

Для работы двигателя необходимо топливо, которое должно в определенные моменты подаваться в цилиндры — эту задачу решают топливные системы (или системы подачи топлива). О том, как устроены топливные системы и какие отличительные черты имеют системы подачи топлива различных двигателей — читайте в этой статье.

В настройках личного кабинета Вы можете указать территорию отгрузки по умолчанию, чтобы быстро получать список актуальных остатков.

Как правильно отрегулировать карбюратор на Ниве – поэтапный процесс

Мотор на автомобиле ВАЗ-21213 «Нива» комплектуется карбюратором семейства Солекс. Многие владельцы «Нивы» сетуют на капризность этого устройства. Производитель уверяет, что Солекс правильно отрегулирован еще на заводе, однако данное заявление не всегда соответствует действительности. Проблемы с узлом системы питания двигателя возникают не только по причине его некорректной настройки, но также по причине халатности самого автовладельца.

Игнорирование рекомендаций по периодичности замены воздушных и топливных фильтров приводит к тому, что важнейший в системе питания двигателя механизм отказывается правильно работать. Цель, к которой сводятся все регулировочные процессы карбюратора – обеспечить на всём диапазоне оборотов стабильную работу силового агрегата. Регулировка карбюратора Солекс на ВАЗ 21213 «Нива» является неотъемлемым условием безотказной работы мотора.

  1. Поэтапная регулировка карбюратора Солекс на ВАЗ 21213
  2. Регулировка пусковой системы
  3. Регулируем холостой ход

Поэтапная регулировка карбюратора Солекс на ВАЗ 21213

Регулировка карбюратора Солекс сводится к части регулировочных процессов в поплавковой камере и настройке системы холостого хода. Это довольно кропотливая работа, требующая определённых знаний. Правильная настройка Солекса в будущем позволит наслаждаться экономичной, бесхлопотной и комфортной ездой на автомобиле ВАЗ 21213 «Нива».

Начинать всю работу следует с установления оптимального количества топлива в камере:

  • Заводится мотор на несколько минут, во время работы двигателя необходимо также периодически нажимать на педаль газ;
  • После работы двигателя на протяжении пяти минут его необходимо заглушить;
  • Отсоединяется топливоподводящий шланг;
  • Откручиваются винты, закрепляющие крышку карбюратора;
  • В горизонтальном положении поднимается верхняя часть механизма системы питания;
  • Линейкой измеряется расстояние от поверхности крышки карбюратора до уровня топлива.

Уровень должен быть в пределах 25 мм в камерах, но эти показатели могут варьироваться, так как коллектор не горизонтален, поэтому следует измерить значение в камерах и вывести средний показатель. Если уровень превышает норму, то следует с помощью язычка поплавка удалить часть бензина и произвести сборку механизма в обратной последовательности. После чего снова завести двигатель и провести наблюдения. С малых диффузоров не должен просачиваться бензин, в противном случае появление топлива будет свидетельствовать о переливе. Во время проведения регулировки не нужно нажимать на газ!

Регулировка пусковой системы

Отрегулировать пусковую систему Солекс можно как на установленном карбюраторе, так и на демонтированном. В первом случае регулировка сводится к определению числа оборотов коленвала, а вот на снятом карбюраторе отрегулировать пусковую систему возможно за счет зазоров у кромки заслонок. На демонтированном с транспортного средства устройстве системы питания двигателя отрегулируйте зазор между заслонкой и стенкой камеры – зазор должен составлять 1,1 мм. Регулировочную работу проводят с помощью ключа или отвертки.

Более опытные и продвинутые автовладельцы предпочитают регулировать Солекс методом определения и выставления числа оборотов коленчатого вала. Этот способ более быстрый, но и требует наличия определённых специфических знаний. Заключается данная методика в следующем:

  • Демонтируются воздушные фильтры;
  • Отсоединяется подсос, заводится мотор;
  • С помощью подручных инструментов на треть открывается воздушная заслонка;
  • Рычагом выставляются 3200 об/мин коленвала;
  • Воздушную заслонку следует закрыть, ослабить контргайку, регулировочным винтом уменьшить частоту вращения до 3000 об/мин;
  • Затянуть контргайку.

С помощью газоанализатора можно также осуществить настройку пусковой системы. Устройством измеряется количество оксида углерода в газах. Если значение составляет 8%, то настраивать пусковую систему не нужно. Если значение ниже 8%, тогда в этом случае на крышке диафрагменного механизма следует закрутить винт, и, если значение превышает норму, винт следует ослабить и провести повторный замер.

Регулируем холостой ход

Это процедура необходима для того, чтобы силовой агрегат работал стабильно, а в выхлопных газах содержалось как можно меньше вредных веществ. В гараже за счет собственных усилий всю работу можно выполнить с помощью тахометра. Мотор предварительно доводится до рабочей температуры, после чего осуществляется непосредственно сама регулировка. Винтом количества смеси устанавливается частота вращения коленчатого вала на уровне 850-900 об/мин, после чего отверткой заворачивается винт качества до установления оборотов в районе 800 об/мин. Подобную процедуру необходимо провести несколько раз, пока двигатель не начнёт стабильную работу, при этом будет наблюдаться минимальное количество разряжений в трубке.

Правильная настройка Солекс позволит владельцу авто наслаждаться качественной, а главное бесхлопотной работой двигателя. Специалисты рекомендуют осуществлять настройку холостого хода два раза в год. Таким образом, можно достичь существенной экономии топлива и выброса в атмосферу минимального количества вредных веществ, плюс ко всему, правильно отрегулированный механизм системы питания двигателя позволит существенно экономить личные средства на услугах станций техобслуживания.

Устройство карбюратора «Солекс» 21073

Карбюратор 21073 1107010 ДААЗ разрабатывался для автомобилей «Нива» ВАЗ-2121 с объемом двигателя 1,6 л и ВАЗ-21213 с 1,7 литровым двигателем.
Солекс 21073-1107010 является эмульсионным, двухкамерным карбюратором с падающим потоком (движение потока сверху вниз). Дроссельные заслонки открываются механически, последовательно с помощью педали «газа».

Карбюратор имеет следующие узлы и системы:

  • Главные дозирующие системы, их две, для первой и второй камер соответственно.
  • Поплавковая камера оснащена двойным поплавком, сбалансирована для предотвращения влияния на работу карбюратора наклонов, например при повороте автомобиля.
  • Система отсоса картерных газов.
  • Механизм, блокирующий открытие дроссельной заслонки второй камеры.
  • Система холостого хода связана с первой камерой.
  • Экономайзер холостого хода.
  • Две переходные системы, по одной для каждой из камер.
  • Экономайзер мощностных режимов.
  • Ускорительный насос.
  • Пусковое устройство.
  • Устройство подогрева.

Расположение основных узлов карбюратора показано на рисунках:

Карбюратор состоит из двух половинок, более массивной нижней – корпуса, и верхней – крышки карбюратора. В нижней части карбюратора, в каждой из камер находятся поворотные дроссельные заслонки, управляемые механически. В первой камере в верхней части расположена воздушная заслонка, предназначенная для холодного пуска двигателя. Воздушная заслонка управляется тросом, идущим в салон автомобиля (рычаг подсоса), и вакуумным пусковым устройством.

Через впускной штуцер, топливо, проходя через сетчатый фильтр карбюратора и игольчатый клапан, попадает в поплавковую камеру. Камера состоит из двух секций, сообщающихся между собой, поэтому уровень топлива в них одинаков. Двухсекционная конструкция позволяет уменьшить влияние крена автомобиля на уровень топлива и, как следствие, на работу двигателя.

Эмульсионная трубка с воздушным жиклером

По мере наполнения поплавковой камеры, поплавок, поджимая вверх иглу клапана, перекрывает поступление топлива, таким образом, поддерживает постоянный уровень горючего в карбюраторе.
Из поплавковой камеры топливо через главные топливные жиклеры подается в эмульсионные колодцы, туда же через отверстия в верхней части эмульсионных трубок (воздушные жиклеры) поступает воздух. В колодцах при смешивании топлива и воздуха образуется эмульсия, которая попадает в малые и большие диффузоры карбюратора. Это главная дозирующая система карбюратора.
На разных режимах двигателя, в работу включаются те или иные системы карбюратора.

Работа карбюратора Солекс 21073


При пуске холодного двигателя, для обогащения смеси, в работу вступает пусковое устройство, управляемое из салона автомобиля ручкой подсоса. В максимально вытянутом положении ручка подсоса через тросик привода поворачивает рычаг, полностью закрывая воздушную заслонку (первая камера). При этом дроссельная заслонка первой камеры приоткрывается на размер пускового зазора, который можно настроить регулировочным винтом приоткрывания дроссельной заслонки первой камеры на рычаге.

Пусковое устройство состоит из полости, сообщающейся каналом с пространством впускного коллектора, диафрагмы и штока связанного с воздушной заслонкой. После пуска двигателя разрежение во впускном коллекторе воздействую на диафрагму и шток открывает воздушную заслонку на величину пускового зазора (регулируется винтом пускового устройства). При возврате рукоятки в нормальное, утопленное положение, пусковые зазоры уменьшаются. Зазоры в промежуточных положениях полностью зависят от геометрии рычага и не нуждаются в регулировке. Дроссельная заслонка второй камеры через систему рычагов, при вытянутом подсосе, блокируется, поэтому при нажатии на газ вторая камера в работе не участвует для исключения провалов двигателя.

Система холостого хода (СХХ) предназначена для питания двигателя на минимальных оборотах, не давая ему заглохнуть, когда нагрузка отсутствует. Топливо поступает в СХХ через главный топливный жиклер первой камеры, далее жиклер холостого хода, смешивается с воздухом поступающим через воздушный жиклер холостого хода, а также из широкой части диффузора первой камеры. Такая система подачи воздуха в СХХ обеспечивает устойчивый переход в данный режим. Полученная эмульсия поступает в первую камеру через отверстие расположенное под дроссельной заслонкой. Канал ведущий к выходному отверстию холостого хода перекрывает винт качества. Частота оборотов двигателя регулируется так называемым винтом качества, который определяет величину зазора дроссельной заслонки камеры номер один в режиме холостого хода.

При плавном нажатии на педаль газа, в работу включается переходная система первой камеры. Ее дроссельная заслонка частично открывается, из щели переходной системы, которая расположена выше заслонки, начинает поступать дополнительное топливо, обогащая смесь. Переходная система первой камеры не допускает провал при переходе из режима холостого хода, при трогании автомобиля.

Переходная система второй камеры устроена аналогично, с той лишь разницей, что обогащает смесь при переходе из режима средних к большим нагрузкам, и ее выходное отверстие круглое. Эта система помогает избежать провалов при движении автомобиля.

При достаточно сильном открытии заслонок в работу вступает экономайзер мощностных режимов. Экономайзер забирает топливо непосредственно из поплавковой камеры и управляется разрежением во впускном коллекторе. При закрытой заслонке разряжение велико, и диафрагма экономайзера не воздействует на шариковый клапан, перекрывающий поток топлива. При открытии заслонки разрежение уменьшается, пружина воздействует на диафрагму, а та на шарик клапана, открывая путь топливу через жиклер экономайзера в эмульсионный колодец, и, минуя главный топливный жиклер, обогащает топливную смесь.

В режиме работы на максимальных нагрузках двигателю требуется дополнительное топливо. Его подачу осуществляет эконостат непосредственно из поплавковой камеры, через систему каналов к распылителю во второй камере.

Ускорительный насос еще один узел карбюратора. Ускорительный насос, обогащает топливную смесь при разгоне автомобиля. Состоит он из рычага, диафрагмы и распылителя. Кулачок насаженный на ось дроссельной заслонки, при ее открытии воздействует на рычаг насоса, а тот на диафрагму, накачивающую топливо через распылитель в первую камеру карбюратора. В устройстве насоса предусмотрены два обратных клапана. Первый находится в канале связывающем поплавковую камеру и полость насоса, и открывается при заполнении последней под действием пружины отводящей диафрагму, подобно поршню шприца. Клапан закрывается при нагнетании топлива в распылитель (при нажатии на педаль газа). Второй клапан расположен в распылителе ускорительного насоса. При нагнетании топлива он открывается, если топливо перестает поступать – перекрывает канал распылителя, предотвращая подсос воздуха и не давая вытекать топливу. Профиль кулачка ускорительного насоса определяет его производительность.

Экономайзера принудительного холостого хода (ЭПХХ)


О системе холостого хода было сказано выше. СХХ карбюратора 21073 оснащена электромагнитным клапаном, являющемся частью экономайзера принудительного холостого хода (ЭПХХ). Этот клапан перекрывает каналы холостого хода и переходной системы первой камеры, и предназначен для прекращения подачи топлива при выключении двигателя, а также в режиме принудительного холостого хода (торможение двигателем), для уменьшения токсичности выхлопных газов и экономии топлива. ЭПХХ состоит из концевого выключателя (смотрите на рисунке карбюратора), электромагнитного клапана и блока управления.

При включении зажигания перед пуском двигателя, когда дроссельная заслонка первичной камеры карбюратора закрыта упорный винт (винт количества) с концевым выключателем замкнут на корпус автомобиля. При этом напряжение подается на электромагнитный клапан и он открывает топливный жиклер системы холостого хода.
При запуске двигателя и его работе на режиме холостого хода электромагнитный клапан получает питание от блока управления. С возрастанием частоты вращения коленчатого вала до 2100 оборотов в минуту (при нажатии на педаль газа происходит разрыв соединения концевого выключателя с корпусом автомобиля), блок управления отключается от управления электромагнитным клапаном, но питание на электромагнитный клапан продолжает поступать, до того момента пока концевой выключатель вновь не замкнется на массу. При резком закрытии дроссельных заслонок (принудительный холостой ход) концевой выключатель замыкается на корпус автомобиля и питание на электромагнитный клапан отключается, а игла клапана перекрывает подачу топливной смеси.
При уменьшении частоты вращения коленчатого вала до 1900 оборотов в минуту вновь включается блок управления и на электромагнитный клапан подается напряжение, открывается топливный жиклер и начинается подача смеси из системы холостого хода.

Данный карбюратор имеет схожую конструкцию со всеми карбюраторами линейки «Солекс» Димитровградского автоагрегатного завода (сокращенно ДААЗ), но и имеет некоторые отличия. Поскольку устанавливается он на двигатели с большим рабочим объемом, то и характеристики его систем изменены. Распылитель ускорительного насоса оснащен только одной трубкой идущей в первую камеру. Сетчатый фильтр извлекается после выкручивания штуцера подачи топлива. Карбюратор 21073-1107010 оснащен системой управления рецеркуляцией отработавших газов через штуцеры запресованные в корпус, которые по каналам соединяются с пространством первой камеры над заслонкой дросселя и под ней.

Из таблицы ниже вы сможете узнать какие жиклеры стоят на Солекс 21073 1107010.

Тарировочные данные 21073-1107010

Полезное видео по теме:

Карбюратор Нивы: настраиваем и ремонтируем самостоятельно

Карбюратор на моделях 2121, 21213 и других машинах в общих чертах имеет одно и то же устройство. Функционально оно располагается в двигательной системе, и с его помощью топливо перемешивается до состояния горючей смеси. Карбюратор, как правило, состоит из нескольких основных элементов — поплавковой камеры, так называемого жиклера (с распылителем), диффузора, дроссельной заслонки. Он может иметь от одной до четырех камер на разных автомобилях, последовательное или одновременное открытие заслонок дросселя, горизонтальное, нисходящее или восходящее движение рабочей смеси.

Элементы устройства карбюратора на моделях Нивы

Схема карбюратора также включает: рычаг привода от ускорительного насоса, диафрагму, регулировочный винт и воздушный канал от пускового устройства, запорный клапан (электромагнитный), воздушную заслонку, игольчатый клапан, штуцер от подачи топлива, экономайзер для мощностных режимов, блок для подогрева карбюратора, штуцеры для вентиляции картера, для подачи разрежения для вакуумного регулятора в зажигании и др. элементы.

Нива 2121 имеет следующую последовательность прохождения топливных элементов через камеру карбюратора. Во-первых, топливо переходит из топливного бака в поплавковую камеру в отрегулированном количестве. Поплавок при этом поднимается или опускается при движении топлива.

Дальше путь топлива лежит через жиклер в распылитель, находящийся в узкой части в диффузоре, с одновременным поступлением в карбюратор воздуха через наружную трубу. Затем дроссельные заслонки подают то или иное количество топлива в цилиндр двигателя через впускной коллектор, отлитый из алюминиевых сплавов. Коллектор крепится к двигателю на шпильки через прокладки, обладающие термостойкими качествами.

«Солекс» и «Озон»

На модель ВАЗ 2121 Нива можно поставить карбюратор типа «Озон» с серийным обозначением 2107-110-7010-10 или 2107-110-7010-20. Они отличаются друг от друга тем, что первый вариант имеет прерыватель старого образца, не имеет вакуумкорректора. Второй же карбюратор не обладает микропереключателем от экономайзера, который влияет на экологичность выбросов и оказывает некоторое влияние на расход топлива.

Вот эта деталь автомобиля

На Ниву 21213 ставят карбюраторы типа «Солекс» (модель 21073-110-7010). Их считают достаточно «капризными», что в первую очередь обуславливается халатностью самих владельцев. На некорректную работу устройства влияет в первую очередь некачественное топливо с большим количеством примесей, т. к. у этой модели забор топлива происходит через отверстия в дне поплавковых камер (у других моделей эти элементы подняты над дном).

Кроме того, проблемы возникают у тех «нивоводов», которые не меняют своевременно топливный или воздушный фильтр, а также не уделяют внимание надлежащей очистке карбюратора от выбросов масляной копоти через систему вентиляции.

Регулировка карбюратора ВАЗ обычно проводится в части поплавкового механизма или в системах пусковой системы и холостого хода. Это очень ответственные операции, которые лучше доверять мастерам.

Поплавковый механизм на машине Нива 2121 корректируется в части положения поплавков относительно друг друга и относительно стен поплавковой камеры. Кроме того, может потребоваться регулировка механизмов в положении открытого и закрытого игольчатого клапана. Чтобы не нарушать хорошую регулировку, автовладельцу нужно аккуратно обращаться с крышкой карбюратора при снятии, следить за уровнем изношенности запорного конуса от иглы (ее седла и язычка), а также оси кронштейна крепления.

Проводим регулировку своими силами

Нива 21213 может подвергаться регулировке пусковой системы по зазору у кромок заслонок, если карбюратор снят, или по частоте вращения коленвала непосредственно на машине. В первом случае зазор в месте нахождения нижней кромки (в направлении движения воздуха) от дроссельной заслонки устанавливается шириной 1,1 мм. Его регулируют винтом, который имеет шестигранник 0,7 см на головке и шлицем от хвостовика. Эта операция проводится при повернутом против часовой стрелки рычаге кулачка от управления пусковой системой (до упора). В таком же положении зазор у нижней кромки от воздушной заслонки устанавливают на величину в 3 мм с помощью винта в крышке от диафрагменного механизма в пусковой системе (нужно ослабить контргайку). Одновременно шток от диафрагмы должен быть в принудительном порядке утоплен до конца в регулировочный винт. После регулирования винт фиксируется контргайкой.

Принцип питания карбюраторного двигателя

Регулировка пусковой системы Нивы прямо в автомобиле позволяет сэкономить время:

  • С двигателя нужно снять воздушный фильтр, вытянуть на себя манетку управления от воздушной заслонки, запустить движок.
  • При принудительном открытии воздушной заслонки (путем касания плоской отверткой на треть ее полного угла поворота) с помощью винта (рядом с рычагом на оси от дроссельной заслонки от первой камеры) устанавливают исходную частоту вращения в 2,08.мар,0 тыс. оборотов в минуту (на прогретом двигателе).
  • Убирают отвертку, опускают воздушную заслонку и с помощью упора винта (рядом с диафрагмой) устанавливают частоту, меньшую на 100 оборотов в минуту по сравнению с исходной (нужно подобрать соответствующее положение воздушной заслонки).
  • После этого винт можно зафиксировать с помощью контргайки.

Если у вас есть газоанализатор, то настройка карбюратора в части пусковой системы может быть выполнена, ориентируясь на количество в отработанных газах СО (оксида углерода). Если при полностью вытянутой манетке от управления воздушной заслонкой норма газа равна 8%, то все в порядке. Если газа меньше, чем данная величина, то винт на крышечке от диафрагменного механизма закручивают, если больше — раскручивают и проводят повторные замеры.

Отрегулировать холостой ход у машины Нива 2121 нужно для того, чтобы в отработанных газах было меньше оксида углерода, и для того, чтобы двигатель работал устойчиво. На станциях технического обслуживания такие работы проводят с газоанализаторами на СН. В гараже регулировку можно провести с помощью тахометра.

В этих целях на прогретом двигателе отверткой прокалывается заглушка из пластмассы, затем винт качества вращается в разные стороны, пока не будут достигнуты максимальные обороты на холостом ходу. Потом, при помощи винта количества (имеет ребристую пластмассовую ручку), нужно установить повышенное число оборотов (на 50-70 об/мин. больше, чем на стандартном холостом ходу). Операции с винтами нужно повторить еще два раза. Затем на моделях 2121 или 21213 на холостом ходу, на оборотах, повышенных на 50-70 об/мин, заворачивается винт качества, при этом обороты должны упасть до нормальных (т. е. снизиться на 50-70 оборотов).

Ремонт карбюратора при провалах и рывках

Ремонт карбюратора может понадобиться, если двигатель дает неустойчивую работу на холостом ходу, при этом не всегда помогает регулировка винтами количества и качества. Часто причина кроется в переобогащении смеси, которое может быть следствием неправильной регулировки системы поплавков или неисправностями в системе вакуумного экономайзера для мощностных режимов. В последнем случае может потребоваться замена разорванной диафрагмы или ремонт клапана экономайзера, через который просачивается топливо.

Модель 2121 может давать при движении рывки, раскачивания или провалы. В этом случае может быть несколько причин их возникновения, для устранения которых, возможно, потребуется ремонт карбюратора. Провалы, появляющиеся при медленном открытии заслонки дросселя, часто связаны с забиванием жиклера от холостого хода. Здесь необходимо провести регулировку уровня топлива и проверить уровень засоренности в главных топливных жиклерах.

Если автомобиль дает глубокий провал при попытках открытия первой или второй дроссельных камер, то помимо засорения жиклеров, причина может быть в плохой установке малых диффузоров в соответствующие гнезда.

Когда Нива 21213 дает небольшие подергивания на малой и средней скоростях, вяло разгоняется, то дело может быть в плохой дозировке топлива со стороны запорного клапана из-за его износа. В этом случае нужен ремонт в части замены запорного клапана с запорной иглой из металла, на клапан, имеющий эту иглу из другого материала.

Машины серии 2121 иногда дают провалы при любом открытии дроссельных заслонок резкого типа, которые потом в течение 5 секунд исчезают при работе двигателя в том же темпе. Часто такие проблемы связаны с неисправностью ускорительного насоса, которая влечет отсутствие или неправильное падение бензиновых потоков. К подобной ситуации приводит разрыв диафрагмы, разрушение уплотнительного кольца из резины на держателе от распылителя или разрушение нижней части клапана.

0 0 голоса
Рейтинг статьи
Ссылка на основную публикацию
ВсеИнструменты
Adblock
detector
