Ремонт карбюратора ВАЗ 2109

Процесс ремонта карбюратора на ВАЗ 2109 включает в себя несколько этапов:

Снятие;
Разборки;
Зачистка;
Сборка;
Установка;
Регулировка предварительная.

О каждом из них мы расскажем вам подробнее, но сначала отметим типичные признаки неисправности данного агрегата.

Схема карбюратора

Признаки неисправности

Карбюратор может с течением времени или в результате жесткой эксплуатации дать сбой. Определить это по поведению автомобиля не сложно даже малоопытному водителю. Вам лишь требуется знать характерные признаки неисправностей. К ним относят:

Перебои при работе мотора;
Неспособность двигателя держать холостые обороты;
Отсутствие необходимой тяги;
Повышенный расход топлива;
Выброс обильного количества дыма;
Двигатель попросту не запускается.

Если подобные признаки были обнаружены, значит, вам необходимо выполнить ремонт карбюратора на ВАЗ 21099. Сделать это можно своими руками, но лучше обратиться к специалистам на СТО. Стоимость ремонта будет небольшой, зато вы гарантировано получите сервис высокого качества.

Ремонт

Многие автовладельцы думают, какой же карбюратор им лучше поставить на свой ВАЗ 21093. Сегодня актуален карбюратор Солекс, который эффективно справляется со своей задачей, потому и устанавливается на этот автомобиль.

Понять устройство карбюратора на ВАЗ 2109 не сложно, ровно как и выполнить каждый этап ремонта самостоятельно.

Снятие

Первым этапом является снятие. Сделать это можно следующим образом:

Отключите воздушный фильтр, открутите гайки для крепления и демонтируйте патрубки;
Снимите тягу акселератора и отключите трос подсоса;
С помощью гаечного ключа открутите крепление карбюратора и впускного коллектора;
Внимательно следите за тем, чтобы туда не попали мелкие детали, гайки, иначе вы сами себе усложните задачу.

Разборка

Теперь необходимо выполнить разборку карбюратора на своем ВАЗ 2109. Здесь инструкция такая:

Снимите электромагнитный клапан, из которого извлекается топливный жиклер;
Далее снимите с карбюратора крышку. Она фиксируются при помощи 5 винтов, для которых нужна крестовая отвёртка. Аккуратно выполняйте этот процесс, чтобы не повредить поплавок;
Демонтируйте поплавок топливной системы. Ось крепления выдавливается каким-то тонким инструментом и тем самым легко снимается;
Теперь снимите уплотнительную прокладку. Ее лучше сразу поменять на новую. Прокладки – расходный материал. Раз уж вы взялись за разборку, есть смысл поменять расходники, что обеспечит более продолжительную и эффективную службу карбюратора;
Демонтируйте топливный клапан. Для этого подойдет накидной ключ или головка, что позволит избежать деформации граней. Убедитесь в функциональности клапана. Игла должна ходить без проблем, люфта, а шарик легко перемещаться;
Проверьте диафрагмы, а также пусковое устройство. Признаки исправности — пружина не втянута, диафрагма цельная, хорошо гнется, не имеет механических дефектов;
Извлеките топливный фильтр. Он находится у боковой части карбюратора;
Вытащите распылители ускорительного насоса в карбюраторе вашего ВАЗ 2109. Если нужно, поменяйте распылители и резинки. Хотя делать это не всегда требуется;
Старую диафрагму ускорительной помпы выкидывайте, на ее место ставим новую. Для этого нужно открутить винты, снять крышку и пружину;
Демонтируйте эмульсионные трубки. Их должно быть две;
Под ними находится жиклер. Эти элементы также извлекаются при помощи отвертки;
Демонтируйте винт, отвечающий за регулировку смеси.

Вот так выполняется снятие карбюратора на ВАЗ 2109. Сделав это, переходите к следующему этапу.

Чистка

Заранее обзаведитесь ремокомплектом для карбюратора ВАЗ 2109, чтобы все элементы, подлежащие замене, не пришлось искать в процессе ремонта. Также вам потребуется ацетон или керосин. Они пригодятся для основного этапа ремонта — промывки.

Промыть необходимо следующие компоненты карбюратора:

Топливный клапан;
Жиклеры;
Распылители;
Крышка насоса ускорительного;
Топливные главные жиклеры;
Эмульсионные трубки.

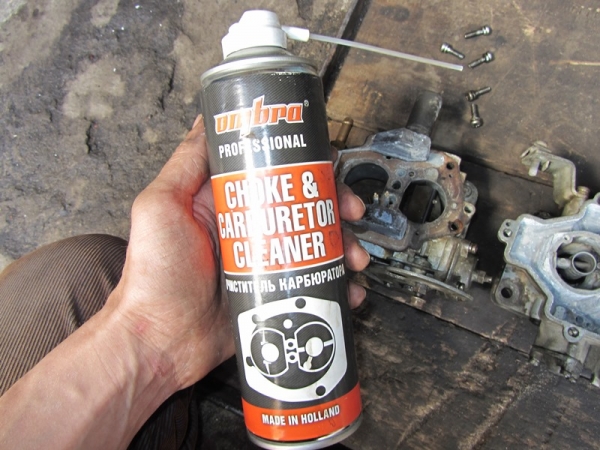

Средство для чистки карбюратора

Закончив промывку, обязательно просушите и продуйте детали. При использовании компрессора для продувки, крепко держите запчасти. Из-за их небольшого веса они легко теряются.

Сборка

Мы уже рассказали, как снять карбюратор на ВАЗ 2109. Потому сборку можно выполнить в обратной последовательности. Но чтобы у вас не возникло проблем, разобьём этот процесс на этапы.

Монтируйте топливный фильтр. Берите новый, либо тщательно очищайте старый. Установите пробку.
Закрепите поплавок. Убедитесь, что он цел. Для этого просто поместите его в емкость с горючим на пару минут. Если внутри него окажется топливо, покупайте новый поплавок.
Замените все диафрагмы. Ремонтировать их не имеет никакого смысла.
Соберите ускорительный насос, топливную помпу, а также экономайзер.
Теперь очередь за электромагнитным клапаном. Перед его установкой проверьте на предмет работоспособности. Для этого его подключают к аккумуляторной батарее — плюсом на клемму клапана, а минусом — на корпус. Если игла втянулась, значит все хорошо. В противном случае запчасть нужно поменять.
Установите эмульсионные трубки.
Поставьте на место крышку от карбюратора.
Сам карбюратор в сборе тоже желательно продуть. Это будет контрольный этап, завершающий качественную самостоятельную сборку.

Установка

Установить карбюратор достаточно просто, однако важно обратить внимание на некоторые нюансы.

В процессе монтажа агрегата на впускной коллектор убедитесь, что корпус имеет плоскость. Речь идет о ровности поверхности. Часто она оказывается деформированной. Вооружитесь уровнем, дабы в этом убедиться.
При наличии деформации протрите ее точильным камнем.
После этого монтируют карбюратор, подключают трос подсоса, акселератора, трубки подачи горючего и прочие элементы.
После этого устанавливают воздушный фильтр.

Учтите, если вы планируете затем регулировать карбюратор, тогда монтировать фильтр не имеет смысла. Сперва выполняется регулировка, и только потом его можно будет установить. Так вам самим окажется проще и удобнее работать.

Регулировка

Вряд ли разборка карбюратора на ВАЗ 2109 вызвала у вас множество проблем. А вот регулировку все же лучше доверить специалистам. Потому посетите проверенную, надежную станцию технического обслуживания. Мастера выполнять необходимые настройки, подойдут к вопросу профессионально, сэкономят вам кучу времени. Что самое приятное, сегодня за регулировку карбюраторов много денег не берут. В этом компоненте владельцам автомобилей ВАЗ вообще хорошо, поскольку запчасти дешевые, да и с ремонтом проблем не возникает.

Самостоятельно некоторые решаются отрегулировать холостой ход и количество подаваемой смеси. Это позволит мотору работать эффективнее. Для ВАЗ 2109 предусмотрено техническое руководство, в котором указываются нюансы самостоятельного выполнения такой работы. Потому ориентируйтесь строго по нему.

ваз 21099 карбюратор ремонт своими руками

Интерфейс	Русский/Английский
Тип лицензия	Free
Кол-во просмотров	257
Кол-во загрузок	132 раз
Обновление:	02-05-2019

ваз 21099 карбюратор ремонт своими руками — Ремонт карбюратора на ВАЗ 2109 своими руками (видео) LuxVAZ luxvazruvaz-210911-remont-karbyuratorahtml Cached Если подобные признаки были обнаружены, значит, вам необходимо выполнить ремонт карбюратора на ВАЗ 21099 Сделать это можно своими руками , но лучше обратиться к специалистам на СТО Ремонт ВАЗ своими руками — YouTube wwwyoutubecom channelUClJUP4F4NHlcemG8Z9KQ8Vw Cached Ремонт автомобилей ВАЗ всех модификаций своими руками The novice driver How to learn how to move, how to squeeze the grip to gloh, car driving for Ваз 21099 Карбюратор Ремонт Своими Руками — Image Results More Ваз 21099 Карбюратор Ремонт Своими Руками images Ремонт и регулировка карбюратора ВАЗ 2109 своими руками autodontrudvigatelcarburettorkarbyurator-vaz Cached Помните о том, что если карбюратор регулярно чистить и настраивать, то он будет работать долго, ремонт и замена не потребуются, кроме того, это снизит расход топлива Неверные показания указателя уровня топлива на ваз Ремонт wwwyoutubecom watch?vweLOi5urh9c Cached Ремонт своими руками Замена высокой панели ваз 2108- 21099 на евро панель ваз 2113-2115 — Duration: 10:37 Ремонт карбюратора Ваз 2105 2106 2107 2108 2109 21099 21083 daciaclubmdrurepairengineremont-karbyuratora-svoimi Cached Теперь для ремонта карбюратора от ВАЗ 2107 своими руками нам необходимо его разобрать, при этом дефектные детали заменить на новые запчасти (их порой продают в виде специального ремкомплекта для ремонта ВАЗ 2105 2107), а Ремонт карбюратора ваз 2109 2108 своими руками: как снять autoclubsuremont-karbyuratora-vaz-2109 Cached Ремонт карбюратора ВАЗ -2108 (2109) Ремонт это определение поломки, основываясь на её проявлении, и устранение повреждений заменой вышедших из строя деталей или иным способом Ремонт генератора на ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 vaz-russiacomremont-vaz-2108remont-generatora Cached Ремонт генератора на ВАЗ 2108- ВАЗ 21099 Примечание! Сразу хотим предупредить, ремонт дело не быстрое, одного дня скорее всего не хватит Ремонт ВАЗ 2107 своими руками — etlibru etlibruautovaz-60cat-2107-1123 Cached Собрание руководство по ремонту и обслуживанию ВАЗ 2107 всех модификаций Найдено более 100 инструкций: видео, статьи, рекомендации как произвести ремонт ВАЗ 2107 (семерка) своими руками с карбюраторным и инжекторным Ремонт двигателя ВАЗ 21099 карбюратор avtodvigatelicommarkivaz- 21099 -karbyuratorhtml Cached Одним из самых известных двигателей АвтоВАЗ остается модель 21099 карбюратор Он зарекомендовал себя, как проверенный и надежный силовой агрегат с простой конструкцией и возможностью осуществлять ремонт своими руками Бензонасос на ВАЗ 2109 (карбюратор): замена и ремонт своими luxvazruvaz-2109355-remont-benzonasosahtml Cached Вопрос установки дисковых тормозов на задние колеса ВАЗ 2114 интересует многих Сегодня мы рассмотрим, как это можно сделать своими руками Promotional Results For You Free Download Mozilla Firefox Web Browser wwwmozillaorg Download Firefox — the faster, smarter, easier way to browse the web and all of 1 2 3 4 5 Next 24,800

Информация по ремонту автомобилей. Виртуальные салоны автомобилей. Технические характеристики. Sos!!
. ваз 21099 карбюратор — Обсуждение в сообществе Ремонт автомобилей. Ремонт лонжерона ВАЗ 2110. Ремонт спидометра ВАЗ 21099. Водитель мастерски преобразил свой ВАЗ 2107 до неузнаваемости. Ремонт по
емонт спидометра ВАЗ 21099. Водитель мастерски преобразил свой ВАЗ 2107 до неузнаваемости. Ремонт поплавковой камеры карбюратора. Эта модель была создана в четырехдверном кузове седан, являющимся новой разработкой ВАЗа. В свое время машина ВАЗ 21099 считалась самой популярной машиной ВАЗа, пока не появилось новое поколение ЛАДЫ. Купить подержанный авто ВАЗ 2109 2001 года выпуска а Тайшете — объявления с ценами и фото о продаже бу автомобилей с пробегом ВАЗ 2109, технические характеристики и отзывы владельцев. Недвижимость Авто Работа Образование Строительство и ремонт Оборудование и инструменты Перевозки, грузчики Все для дома, дачи, офиса Бытовая техника, электроника Отдых, увлечения, спорт Красота, здоровье, одежда Детские товары Финансовые. Как так, нас большинство и не видно, сидим как в подполье, всем выйти из тени! предлагаю провести для начала перепись и создать краснодарский клуб со всеми вытекающими: обсуждение, ремонт, встречи и т.д.! Кто за? Итак: моя машина: ваз 21099 2001 года м471мс93rus место обитания Сити-Центр. Ремонт компьютеров в Краснодаре. Модель Ваз-21099i с экономичным 1,5 литровым двигателем с распределенным впрыском топлива(инжектор), удовлетворяющим международным нормам по токсичности системы выпуска отработавших газов. Мастерская по ремонту и обслуживанию автомобилей Бест-Гараж. Автомобили в разбор, краш-тесты, забавные видеоматериалы из жизни автолюбителей. Re: HELP в выборе ВАЗ 21099 (карбюратор)

всем выйти из тени! предлагаю провести для начала перепись и создать краснодарский клуб со всеми вытекающими: обсуждение

но лучше обратиться к специалистам на СТО Ремонт ВАЗ своими руками — YouTube wwwyoutubecom channelUClJUP4F4NHlcemG8Z9KQ8Vw Cached Ремонт автомобилей ВАЗ всех модификаций своими руками The novice driver How to learn how to move
ремонт дело не быстрое
но лучше обратиться к специалистам на СТО Ремонт ВАЗ своими руками — YouTube wwwyoutubecom channelUClJUP4F4NHlcemG8Z9KQ8Vw Cached Ремонт автомобилей ВАЗ всех модификаций своими руками The novice driver How to learn how to move

Request limit reached by ad sasXML

Информация по ремонту автомобилей. Виртуальные салоны автомобилей. Технические характеристики. Sos. ваз 21099 карбюратор — Обсуждение в сообществе Ремонт автомобилей. Ремонт лонжерона ВАЗ 2110. Ремонт спидометра ВАЗ 21099. Водитель мастерски преобразил свой ВАЗ 2107 до неузнаваемости. Ремонт поплавковой камеры карбюратора. Эта модель была создана в четырехдверном кузове седан, являющимся новой разработкой ВАЗа. В свое время машина ВАЗ 21099 считалась самой популярной машиной ВАЗа, пока не появилось новое поколение ЛАДЫ. Купить подержанный авто ВАЗ 2109 2001 года выпуска а Тайшете — объявления с ценами и фото о продаже бу автомобилей с пробегом ВАЗ 2109, технические характеристики и отзывы владельцев. Недвижимость Авто Работа Образование Строительство и ремонт Оборудование и инструменты Перевозки, грузчики Все для дома, дачи, офиса Бытовая техника, электроника Отдых, увлечения, спорт Красота, здоровье, одежда Детские товары Финансовые. Как так, нас большинство и не видно, сидим как в подполье, всем выйти из тени! предлагаю провести для начала перепись и создать краснодарский клуб со всеми вытекающими: обсуждение, ремонт, встречи и т.д.! Кто за? Итак: моя машина: ваз 21099 2001 года м471мс93rus место обитания Сити-Центр. Ремонт компьютеров в Краснодаре. Модель Ваз-21099i с экономичным 1,5 литровым двигателем с распределенным впрыском топлива(инжектор), удовлетворяющим международным нормам по токсичности системы выпуска отработавших газов. Мастерская по ремонту и обслуживанию автомобилей Бест-Гараж. Автомобили в разбор, краш-тесты, забавные видеоматериалы из жизни автолюбителей. Re: HELP в выборе ВАЗ 21099 (карбюратор)

Авто Приват

Ремонт и настройка карбюратора на ВАЗ 2108 — 21099 своими руками

Самая распространенная причина поломки карбюратора ВАЗ 2108 — 21099 неправильное расположение поплавков, установку поплавков нужно проверять только по шаблону. Указанной инструкцией можно пользоваться при ремонте карбюратора автомобиля ВАЗ 2108, 2109.

Изначально снимаем воздушный фильтр, отсоединяем тягу воздушной заслонки, затем проводы слива топлива, подачи, провод электромагнитного клапана.

В идеале нужно изготовить шаблон для регулирования уровня топлива. Крышку карбюратора располагаем поплавками к верху в горизонтальном положении, устанавливаем на нее изготовленный заранее шаблон. Не более 1,0мм — таков приемлемый зазор между шаблоном и поплавками. Больше или меньше зазор регулируем, подгибая рычаги поплавка или язычок.

Лучше всего подходит для очистки жиклеров тонкая медная проволока с меньшим диаметром, чем дырка в жиклере, потому что в ином случае испортится калибровка жиклера.

Порядок проведения ремонт карбюратора

1) В случае, когда сетка фильтра порвана, и ее никак не получится промыть, меняется фильтр. Если уплотнительное кольцо сжато очень сильно, также меняется;
2) При поврежденных поплавках и прокладке, они заменяются на новые;
3) Если следы касания поплавков проявляются на стенке камеры, подгибается кронштейн поплавка, затем их установка проверяется по шаблону;
4) Продуваем каналы и отверстие крышки карбюратора сжатым воздухом;
5) Проводится осмотр пускового устройства. Меняем поврежденную диафрагму и пружину (если треснула);
6) Сжатым воздухом продуваем топливный жиклер холостого хода. Прочищаем тонкой медной проволокой, если не продувается. С остальными жиклерами те же операции;
7) Внимательно смотрим на уплотнительное кольцо. Меняем, если оно потрескалось, если нет упругости;
8) Проверяем электромагнитный клапан. Подсоединяем провод “+” клеммы батареи к клемме клапана, а к корпусу клапана провод от ”-” клеммы. Игла самого клапана должна быть сильно втянута в корпус. Если игла не втянута – следует заменить клапан;
9) Проводим осмотр всех узлов ускорительного насоса. Меняем диафрагму и пружину, если они даже немного повреждены;
10) Проводим проверку корпуса карбюратора, привалочных поверхностей крышки, и ускорительного насоса. Меняем детали с поврежденными поверхностями;
11) Проверяем свободу в перемещении рычажка в крышке ускорительного насоса — он обязан работать без заеданий;
12) Осматриваем запчасти экономайзера мощных режимов. Меняем испорченные диафрагму/пружину;
13) Проверяем поверхности крышки на корпусе карбюратора, на экономайзере;
14) Прочищать отверстия эмульсионных трубок можно ацетоном, а можно и бензином;
15) Продуваем дырку под распыливатель ускорительного насоса сжатым воздухом.

Регулировка карбюратора ВАЗ: 2108, 21083, 2109, 21093, 21099, 2110

Регулировка карбюратора ВАЗ для переднеприводных моделей автомобилей сводится не только к настройке холостых оборотов, хотя это и является основным видом регулировки. На семействе Самара (Спутник) устанавливались карбюраторы ДААЗ типа Солекс. Особенностью карбюратора Солекс является то, что его конструкция практически неизменна на различных моделях автомобилей, а необходимые характеристики приготовления топливо-воздушной смеси достигаются применением комплектов диффузоров и жиклеров определенных размеров, в зависимости от рабочего объема бензинового двигателя. Другими словами регулировка карбюратора ВАЗ-2108 выполняется точно так же, как и регулировка карбюратора ВАЗ-21093.

В отличие от карбюратора Озон в Солексе связь между дроссельными заслонками первой и второй камеры не газодинамическая, а механическая при помощи тяги. Другой особенностью Солекса является то, что система холостого хода обычная, а не автономная, как в Озоне. Поэтому при регулировке карбюратора ВАЗ-21083 винт количества смеси фактически приоткрывает дроссельную заслонку первой камеры. Если вашей «девятке» потребовалась регулировка карбюратора ВАЗ-2109, то лучше всего доверить эту работу специалистам, которые выполнят ее при помощи газоанализатора.

В Рязани есть немало СТО, выполняющих регулировку карбюраторов.

С другой стороны, отрегулировать карбюратор ВАЗ Солекс под силу автолюбителю, ознакомившемуся с устройством этого агрегата и имеющему определенные представления о принципе его работы. Как уже было сказано выше, основным видом регулировки карбюратора ВАЗ-21099, например, является настройка устойчивой работы мотора на холостых оборотах с минимальным содержанием СО в выхлопных газах.

Работы по настройке карбюратора необходимо начинать только при исправных газораспределительном механизме и системе зажигания. Естественно, должен быть исправным сам карбюратор и в нем должны быть выполнены все регулировки, в том числе настроен ускорительный насос.

На видео Евгения Травникова доходчиво показана регулировка и небольшой «тюнинг» ускорительного насоса.

Новичкам для понимания принципа работы карбюратора Солекс будет полезен другой видеоролик Евгения Травникова.

Не следует для мнимого улучшения работы карбюратора применять всевозможные не рекомендованные производителем комплектующие. Не стоит при настройке и регулировке карбюратора ВАЗ-2110 вкручивать жиклеры от карбюратора ВАЗ-21213 – ничего хорошего из этого не получится.

Именно об этом рассказывает Евгений Травников в следующем видеоролике.

Для многих автолюбителей чистка карбюратора представляет серьезную проблему, за которую они не решаются браться самостоятельно. То же самое можно сказать и о регулировке карбюратора.

Очередное видео от Евгения Травникова «на пальцах» показывает, как это сделать.

Замена и ремонт карбюратора у ВАЗа 21099

Под капотом у «девятки»

Рано или поздно любой владелец машины с карбюраторной системой подачи топлива сталкивается с неисправностями этого важного устройства. Мы расскажем вам, как правильно снять, отремонтировать и настроить карбюратор авто ВАЗ 21099 без помощи специалистов.

На автомобили ВАЗ 21099 с двигателями объемом 1100 и 1300 кубических сантиметров заводом-производителем устанавливались карбюраторы марки ДААЗ 21083, советские копии популярных в то время устройств Solex. На машины с двигателем объемом 1500 кубических сантиметров монтировались карбюраторы ДААЗ 21053 с увеличенными диффузорами и жиклерами.

При замене неисправного устройства необходимо учитывать эту особенность, потому что при установке неподходящего карбюратора будут нестабильными обороты двигателя на холостом ходу и повысится расход топлива как в городском, так и в смешанном циклах.

Основные симптомы неисправности карбюратора.

Машина дергается при движении по трассе.
Происходит провал при резком нажатии на педаль акселератора
Двигатель глохнет на ходу.
Мотор просто не заводится после простоя.

1 симптом возникает при засоренности топливных и воздушных жиклеров, неисправности ускорительного насоса и подсосе воздуха из-за трещин в корпусе карбюратора.

2 симптом указывает на необходимость замены ускорительного насоса.

3 симптом, когда двигатель глохнет на ходу, указывает на загрязнение воздушного фильтра либо попадание крупных частиц грязи в карбюратор с полным перекрытием топливных или воздушных каналов.

4 симптом свидетельствует о залипании игольчатого клапана в поплавковой камере или испарении бензина через трещины в крышке карбюратора.

Существует латентный признак неисправности карбюратора — повышенный расход топлива. Это явление возникает при переобогащении горючей смеси из-за неправильных регулировок или засорения воздушного фильтра и жиклеров.

Вернуться к оглавлению

Снятие неисправного устройства

Ремонт карбюратора — процедура несложная. При его снятии не нужна замена помпы, бензонасоса или аккумулятора. Устройство автомобиля ВАЗ 21099 позволяет довольно быстро снять неисправный прибор. Для этого достаточно иметь стандартный набор ключей и немного терпения.

Для начала снимаем воздушный фильтр вместе с фильтрующим элементом.
Потом отсоединяем тягу воздушной заслонки. Она находится с правой стороны карбюратора, по ходу движения машины.
Там же снимаем возвратную пружину привода педали газа.
Поддеваем отверткой пружинный фиксатор на секторе привода газа и снимаем его.
Затем вынимаем трос газа из сектора привода.
Отсоединяем все колодки проводки от карбюратора, предварительно пометив места их подключения, чтобы не перепутать при сборке.
Ослабляем хомуты и снимаем топливные шланги.
Откручиваем винт и демонтируем блок подогрева 1 камеры.
Снимаем шланг вентиляции картера, а затем и вакуумную трубку, идущую к прерывателю — распределителю зажигания.
Откручиваем 4 гайки крепления и осторожно снимаем карбюратор.
В довершение накрываем выпускное отверстие чистой тряпкой, чтобы грязь не попала в него.

Главный агрегат ВАЗ 21099

Установка осуществляется в порядке, обратном снятию. Теперь можно приступить к разборке и прочистке карбюратора.

Вернуться к оглавлению

Разборка прибора

Техническое обслуживание карбюратора ВАЗ 21099 подразумевает снятие, прочистку и регулировку данного прибора после каждых 60 000 километров пробега. При разборке карбюратора крайне не рекомендуется откручивать винты крепления воздушной и дроссельных заслонок, так как это может привести к заклиниванию механизма. Кроме того, запрещается выпрессовывать невыкручивающиеся латунные трубки.

Сначала выкручиваем электромагнитный клапан и вытаскиваем из него топливный жиклер.
Затем снимаем крышку карбюратора, открутив 5 винтов.
После этого выталкиваем тонкой отверткой ось поплавков из держателей, вынимаем ее и снимаем поплавки.
Осторожно, чтобы не повредить, снимаем прокладки крышки.
Выкручиваем игольчатый клапан.
Откручиваем 4 винта крышки пускового устройства и снимаем ее.
Осторожно отделяем диафрагму от крышки и вынимаем пружину.

Затем откручиваем пробку топливного фильтра и вынимаем ее вместе с фильтрующим элементом.

Аккуратно поддеваем отверткой распылители ускорительного насоса и вынимаем их.

Откручиваем 4 винта крышки ускорительного насоса и снимаем ее.

Осторожно снимаем диафрагму и пружину ускорительного насоса.

Откручиваем винты крышки экономайзера и снимаем ее вместе с пружиной и диафрагмой.

Вытаскиваем пластиковую заглушку с помощью отвертки или штопора и выкручиваем винт качества смеси.

Выкручиваем 2 эмульсионные трубки, объединенные с воздушными жиклерами.

Затем выкручиваем топливные жиклеры 1 и 2 камеры, расположенные под эмульсионными трубками, и, перевернув корпус, вытряхиваем их.

Откручиваем винт, крепящий провод и, аккуратно отогнув лапки наконечника, снимаем провод с наконечника датчика винта количества смеси.

Выкручиваем винт количества смеси.

Вернуться к оглавлению

Очистка и сборка

После разборки карбюратора необходимо замочить жиклеры и корпус прибора в ацетоне. Через 2-3 часа нужно слить растворитель и продуть все отверстия с помощью воздушного насоса или компрессора. Далее необходимо осмотреть все пружины и диафрагмы, а также топливный фильтр и в случае выявления дефектов заменить их. Следует особо отметить, что не растворенные с помощью ацетона загрязнения можно удалять только тонкой медной проволокой. Ни в коем случае не используйте для этой цели отвертку или металлическую проволоку.

Сборку карбюратора нужно осуществлять в порядке, обратном разборке. При этом следует уделить особое внимание тому, чтобы поплавки свободно поворачивались на оси и не задевали стенок поплавковой камеры. Кроме того, зазоры между прокладкой крышки карбюратора и выступами на нижних поверхностях поплавков должны быть равномерными, не тоньше 0,5 и не толще 1 миллиметра. Также игла клапана должна без заеданий перемещаться в своем гнезде, а жиклеры должны быть установлены в правильном порядке. Кроме того, собирая ускорительный насос, сначала слегка прикрутите винты крышки, затем нажмите на рычаг привода насоса и только после этого закрутите их до конца.

Вернуться к оглавлению

Регулировка

Многие владельцы ВАЗ 21099 задаются вопросом, как отрегулировать карбюратор этой машины. На самом деле настройка узла начинается уже при его сборке. Путем подборки различных комбинаций воздушных и топливных жиклеров достигаются идеальные характеристики горючей смеси.

Схема такая: при подборе характеристик необходимо делить тарировку топливного жиклера на тарировку воздушного жиклера:

если полученный результат окажется больше 0,78, горючая смесь не будет загораться из-за переизбытка бензина;
если полученный результат окажется меньше 0,533, горючая смесь не загорится из-за переизбытка воздуха.

При этом следует учитывать, что понизить расход топлива можно, установив воздушный жиклер с большей тарировкой, к примеру, 145 вместо 125. Если же вам, наоборот, нужна большая мощность, необходимо ставить воздушный жиклер с меньшей тарировкой.

Воздушная заслонка детали

После сборки и установки узла на место регулировка карбюратора ВАЗ заключается в выставлении холостого хода. Делается это так:

сначала прогреваем двигатель до температуры 90-95 градусов (воздушная заслонка должна быть открыта, рычаг КПП — стоять на нейтрали);
затем винтом количества смеси (к его заднему концу крепится провод) выставляем частоту вращения коленвала в пределах 750-800 оборотов в минуту.

Все, холостой ход отрегулирован.

Регулярное обслуживание карбюратора автомобиля ВАЗ 21099 также включает в себя замену фильтрующего элемента воздушного фильтра через каждые 5000 километров пробега.

Регулировка и настройка карбюратора на ваз 2109

Регулировка карбюратора ваз 2109 – самая распространенная процедура обслуживания автомобиля. Из-за сложности узла, она считается самой тонкой и чувствительной настройкой автомобиля. Самое время узнать, как выполняется регулировка карбюратора ваз 2109 и ремонт.

Перед тем, как чистить и настраивать карб, необходимо изучить данные карбюратора. Это таблица которая имеет содержание в виде технических характеристик.

Признаки неисправности карбюратора Solex

Перед тем, как выполнить регулировку карбюратора на автомобиле ВАЗ 2109, необходимо ознакомиться с сопутствующими неисправностями, чтобы не выполнять ремонт агрегата просто так.

Итак, поводом, после которого идет настройка карбюратора ВАЗ 2109 считают:

Симптомы: двигатель плохо запускается, черный дым из выхлопной трубы, свечи с черным нагаром и прострелы в выхлопной системе. Система подачи топлива быстро засоряется.

Следующие признаки можно назвать следствием предыдущих и это:

Неустойчивые обороты холостого хода;
Повышение расхода топлива;
Ухудшение пусковых свойств;
Снижение приемистости двигателя.

Принцип работы карбюратора и системы подачи топлива вынуждает автовладельцев выполнять такую процедуру, как регулировка карбюратора ВАЗ 2109 выполнять, как минимум, раз в полгода. Механизм на машине с карбом нужно смазывать раз в месяц, в отличии от авто с впрыском, где есть форсунки. Регулируется все предельно просто.

Причины выхода из строя карбюратора ваз 2109

Карбюратор Солекс – это очень чувствительный прибор, в котором находится большое количество мелких каналов. При прохождении через них огромного количества некачественного топлива, можно столкнуться с тем, что они забьются примесями и перестанут функционировать.

Первое, что может сразу стать заметным – понижение оборотов на холостом ходу. В дальнейшем, автомобиль плохо заводится и нуждается в регулировке карбюратора.

Данная процедура делится на несколько этапов:

Снятие агрегата
Разборка и чистка
Сборка и монтаж
Настройка холостого хода карба

Снятие, разборка и чистка карбюратора ваз 2109

При обнаружении всех вышеперечисленных симптомов можно приступать к снятию и разборке карбюратора. На ВАЗ 2109 ремонт карбюратора солекс возможен при использовании ремкомплекта. Рекомендуется заранее приобрести ремонтный комплект, чтобы сразу поменять все прокладки, жиклеры и клапана. Таблица имеет данные жиклеров и всех необходимых клапанов. Машина должна стоять неподвижно. Разбирая детали, самое главное – ничего не потерять.

Чтобы снять и настроить устройство, необходимо открыть капот и отсоединить от него все шланги. Они крепятся на хомутах, поэтому рекомендуется заранее запастись отверткой. Следующий этап – это трос привода педали газа и воздушной заслонки. Оба элемента снимаются достаточно просто. После этого демонтируйте фишку с экономайзера холостого хода. Демонтаж выполняется предельно аккуратно, чтобы не повредить контакты. Разобрать все – еще проще.

Что делать если забился карбюратор ваз 2109

Увеличенный расход топлива — устранение этой проблемы на ваз 2109

Установка и сборка карбюратора ваз 2109

После чистки всех элементов, можно производить его сборку. Заранее проверьте зазоры в блоке дроссельных заслонок и установите их по номинальным значениям. Для каждого типа агрегата можно найти все тарировочные данные в справочниках. Вместо старых прокладок рекомендуется сразу устанавливать новые, чтобы избежать повторной разборки через две недели эксплуатации. Установка деталей производится аккуратно.

Поменяйте игольчатый клапан, если требуется. Неисправный клапан может негативно отразиться на расходе топлива, так как он западает и пропускает огромное количество бензина через сечение канала.

Привода заслонок, рычаги и тяги рекомендуется смазать при помощи селедола или Литола 24. Не рекомендуется применять данную смазку в среде, которая контактирует с бензином. Густая смазка подходит исключительно для наружных частей, типа пластиковых суставов для тяг карбюратора. Они могут и не стоять.

Верхнюю крышку устанавливают в самую последнюю очередь и только после настройки уровня в поплавковой камере.

Настройка уровня поплавковой камеры карбюратора своими руками

Схема поплавковой камеры с параметрами установки: 1 — поплавок; 2 — язычок; 3 — прокладка; 4 — крышка.

Уровень в поплавковой камере необходим для бесперебойной работы карбюратора. Слишком завышенный уровень способствует увеличению подачи топлива, а недостаточный – снизит приемистость карбюраторного двигателя, так как уровень не сможет набраться вовремя.

Чтобы настроить уровень в камере, необходимо перевернуть верхнюю крышку и отогнуть поплавок на столько, насколько это позволяют усики. Расстояние между нижним углом и крышкой должно соответствовать 20 мм. Если это не так, подогните усики и установите верхнюю крышку. Такая регулировка карбюратора ваз 2109 своими руками считается номинальной. Принцип действий тут несложен.

Регулирование воздушной заслонки или пускового устройства

Установите карб, но не ставьте воздушный фильтр. Полностью вытащите подсос и закройте заслонку. В таком положении нужно регулировать трос привода воздушной заслонки.

Попробуйте вытащить и убрать подсос несколько раз. Заслонка должна полностью открываться и закрываться без заеданий. Если все сделано правильно, можно устанавливать воздушный фильтр на место, подключить все шланги и привода карбюратора. Самое время приступить к регулировке холостого хода ВАЗ 2109. Не забудьте про подключение ЭПХХ.

Как настроить правильно карбюратор на ВАЗ 2109?

Номинальные обороты на двигателе ваз 2109 должны соответствовать 750-800 об/мин. Регулировка ХХ карбюратора необходима для экономичного поддержания работы двигателя во время стоянки и скорейшего прогрева перед началом движения. Без этого устройство не будет работать. Таблица с тех. характеристиками карбюратора таких данных не имеет. Делать это нужно согласно следующей инструкции, которая содержит норму ХХ. Результаты и схема регулировки – устойчивые обороты.

Данная процедура производится при наличии проблем с двигателем или раз в полгода согласно регламенту о техническом обслуживании ВАЗ 2109. Потратить на нее нужно всего 3-4 минуты. Мотор прогревается до рабочей температуры на подсосе или при помощи педали акселератора. Далее убираем подсос и полностью закручиваем винт качества. Скорее всего, мотор заглохнет. Теперь винт выкручивается ровно на три оборота и мотор снова запускается.

При помощи регулировочного винта количества выставляет обороты 650-700 об/мин. Теперь вращайте винт качества до тех пор, пока не получатся максимально возможные обороты холостого хода. Снова выставляем количеством обороты, равные номинальным. Теперь нужно снова вращать качество, пока не получим максимальные обороты. Регулировать так можно долго.

Теперь закрутите количество до 800 об/мин. Такая регулировка считается правильной. Если с первого раза этого достичь не удалось, нужно повторить процедуру еще раз. Стоит напомнить, что вся процедура выполняется при включенном ближнем свете фар и печке, работающей в максимальном режиме. Это связано с тем, что при понижении напряжения, обороты падают, поэтому во время использования данных потребителей, обороты должны быть номинальными, а при выключении должны немного возрастать.

Винт качества и количества на карбюраторе автомобиля Лада 2109 расположен сзади агрегата. В связи с этим регулировка усложняется. Хотя, регулировать становится сложнее, но не так чаще, как на Жигулях.

Отличное видео по тонкой настройке карбюратора солекс на ваз 2109

Что делать если нет холостого хода на карбюраторной девятке

Заключение

Если после регулировки появились провалы при нажатии на педаль газа, то выкрутите немного винт количества, чтобы обогатить смесь. Скорее всего, обороты немного возрастут, но не должны превышать 900 об/мин. Регулировка и настройка карбюратора на автомобиле ваз 2109 своими руками на этом завершена.

Более точная настройка карбюратора производится при использовании специального газового анализатора. Такой прибор позволяет не только настроить холостой ход карбюратора, но еще и снизить вредные выбросы выхлопных газов. Таким образом, регулировка карбюратора может превратиться в заботу об окружающей среде. Но, чаще всего, его нет, когда он нужен. Он является достаточно редким.

Установка карбюратора и его настройка может выполняться из без анализатора. Подключение устройства выполняется герметично.

Вот так производится регулировка карбюратора ваз 2109. Надеемся, что эта статья помогла ответить читателям на интересующий вопрос – как отрегулировать карбюратор на ваз 2109 правильно. Желаем удачи на дорогах и буду раз выслушать ваше мнение касательно статьи в комментариях, возможно есть какие-то правки!

Ремонт и настройка карбюратора солекс на ваз 21099 видео

настройка и Ремонт карбюратора солекс на ваз 21099 видео

Рассмотрены особенности конструкции, регулировки карбюраторов и методы ремонта «Солекс», используемых на машинах ВАЗ, «Москвич» и ЗАЗ, а также последних модификаций, оснащен К примеру с «драной» диафрагмой экономайзера холостые обороты также нормально отрегулировать не удастся, но это и всё другое относится уже не к регулировке, а к ремонту карбюратора. Регулировка карбюратора Солекс — фото примеры.

Имеется пара узких моментов в настройке карбюратора «Солекс» о которых фактически никто не догадывается. Самое броское явление из неисправностей это провал при резком нажатии на отсутствие и газ холостого хода (либо не устойчивый холостой движение).

Регулировка карбюратора обеспечивается на стадии отработки и проектирования экспериментальных образцов и обеспечивается, по большей части, следующими конструктивными изюминками: тип основной дозирующей совокупности (ГДС), метод её компенсации, метод запитывания СХХ и переходной совокупности/совокупностей; число, расположение и диаметр переходных отверстий; На этих машинах устанавливается карбюратор Солекс 21083. Сокровище данного видео содержится в том, что автомеханик дает множество нужных советов по ремонту, очистке, а так и в целом по верной настройке вашего карбюратора.

сечения малого диффузора, главного топливного жиклёра ГДС, главного воздушного жиклёра ГДС, форма эмульсионной трубки/трубок; соотношение геометрических параметров смесительных камер и черта открытия вторичной камеры; количество впрыска насоса-ускорителя, направление его струи; разрежение открытия пневматических экономайзеров либо угол открытия механического экономайзера; конкретное место размещения сопла направляться; уровень горючего в поплавковой камере — основополагающий параметр для верной работы на холостом ходу и, что ответственнее, на переходном режиме. На работу в других режимах воздействует значительно меньше, чем принято вычислять.

Задаётся конструктором так, дабы при большом наклоне карбюратора в эксплуатации (езда в гору) горючее не вытекало из распылителей самостоятельно. Настройку карбюратора Солекс 21083 под двигатель УЗАМ направляться затевать с выставления уровня в поплавковых камерах.

Уровень направляться выставлять относительно крышки карбюратора. Дешёвые регулировки карбюратора в эксплуатации направлены на личную подгонку конкретного экземпляра карбюратора к конкретному двигателю и обеспечение его сезонной регулировки, и на восстановление исходных технических параметров — уровня горючего, позиций заслонок, оборотов холостого хода.

Последняя регулировка очень ответственна, поскольку совокупность холостого хода снабжает глубокую степень компенсации ГДС первичной камеры и, значит, задает её чёрта (а не только и не столько уровень холостых оборотов. Возможно, легко покрутив винты и поменяв их позиции, прийти к тем же оборотам холостого хода и сделать карбюратор фактически неработоспособным).

ВидеоУРОКи по настройке и регулировке карбюратора «СОЛЕКС»: Обсудить на форуме Запись опубликована автором admin в рубрике Новости. Добавьте в закладки постоянную ссылку.
руководства и Инструкции > Управление по ремонту и настройке карбюраторов сист. Солекс, создатель — Ерохов. год выпуска 2004 уровень качества PDF — сканированные материалы, средний уровень качества количество страниц 85 размер: 11 МВ. Карбюратор Солекс.

Прежде всего заглядываем под диффузоры основных дозирующих совокупностей, не лежат ли на Упавшая в карбюратор гайка, попадает в цилиндр и может привести к дополнительному капремонту двигателя. Ремонт карбюратора солекс в наши дни владеет целым рядом изюминок.

Если вы хотите починить его как следует, вы их вправду обязаны изучить их и знать. Ремонт машин >. Верная настройка карбюратора Солекс обеспечит стабильную работу двигателя.

В первую очередь, нужно выставить верный уровень в поплавковых камерах.’ />Простое устройство карбюратора Солекс модели 21083, его тюнинг и настройка окажут помощь улучшить разные параметры автомобиля. Ремонт глушителя холодной сваркой либо самодельный шумоглушитель?

Но если вы лишь начинающий, то должны знать, что существует множество показателей и, дабы не пригодился ремонт карбюратора ВАЗ-2109, необходимо Стоит подметить, что настройка карбюратора «Солекс» ВАЗ-2109 обязана осуществляться по инструкции От того, как будет выполнена регулировка и настройка карбюратора, будет зависеть расход горючего. Тут мы не будем разглядывать ремонт карбюратора «Солекс», а коснёмся лишь тех регулировок, каковые самый простой автомобилист может 11 мая 2012 Весьма полное и доходчивое видео по настройке и регулировке карбюратора Солекс.

Карбюраторный. Ремонт Карбюратора «Солекс». Прежде всего заглядываем под диффузоры основных дозирующих совокупностей, не лежат ли на дроссельных заслонках посторонние предметы.

В книге рассмотрено всё, что касается карбюраторов типа «Солекс» (на ВАЗах употреблялись карбюраторы производства ДААЗ): их устройство, настройка и ремонт. Ремонт карбюратора Солекс (народный опыт и мануал) 1. Ремонт карбюратора Предупреждение: — При вскрытии ЭМР обратите внимание на то, что под треугольной крышкой отыщете пружину (не утратьте), мембрану 23 июля 2010 Все вопросы, которые связаны с работой и настройкой карбюратора задавать в теме Карбюраторы «солекс»: смесеобразование и Настройка.

Что такое солекс, с чем его едят и как ставят на москвич – возможно почитать в теме Все о Автообзоры, статьи, ремонт, тюнинг, видео. Основное меню. Перейти к главному содержимому.

Особенности карбюратора Солекс 21083 – схема и настройка.

РЕГУЛИРУЕМ КАРБЮРАТОРвсе о настройке карбюраторов. Ремонт карбюратора Солекс собственными руками. Прежде всего заглядываем под диффузоры основных дозирующих совокупностей, не лежат ли на дроссельных заслонках посторонние предметы.

Ремонт, обслуживание, регулировка и настройка инжекторов и карбюраторов. Нужная информация по инжекторам и карбюраторам. Диагностика карбюраторных двигателей.

Карбюратор Ваз 2109 Солекс — Видео по настройке.

Записи по принципу Рандом:

Ремонт панели устройств ауди а6 с5
Организация шиномонтажа в гараже
Прайс на ремонт машин ваз 2107
Где сделать диагностику дизельного двигателя в омске
Экспресс замена масла shell челябинск
Ремонт стекол автомобиля екатеринбург круглосуточно

самые интересные для Вас статьи, подобранные по важим запросам:

Ремонт карбюратора ваз 2107 цена iphone Данное управление применимо ко всем двигателям «хорошего семейства» машин ВАЗ (модели 2101-2107 и их…

Карбюраторы солекс . устройство регулировка ремонт Рассмотрены особенности конструкции, регулировки карбюраторов и методы ремонта «Солекс» оснащенных…

Ремонт карбюратора ваз 2106 видео наиль порошин Карбюратор ВАЗ 2106 одна из самых нередких обстоятельств нехорошей работы двигателя. В случае если у вашего автомобиля…

Ремонт карбюратора 2108 видео Не забывайте, что при осуществлении ремонта карбюратора ваз 2108 нельзя использовать железные предметы. Просматривайте и смотрите…

Ремонт ваз 21093 карбюратор видео Приобрел на ваз 21093 новый карбюратор солекс,поставил,сначало было все превосходно,сейчас по окончании того как проехала 3000 км…

Ремонт карбюратора 2106 видео Ремонт карбюратора ваз 2109 подразумевает под собой работы связанные с чисткой и разборкой его главных совокупностей Ремонт и…

Ремонт карбюратора мопеда альфа видео приобрел карб от альфы 110сс жеклер большой 72.приобрел ремкоплект от 70сс на жиклере вобще не чего не написано.игла…

Карбюратор Ваз 2109

Карбюратор Ваз 2109 схема

Блок подогрева карбюратора;

Дроссельная заслонка первой камеры;

Патрубок для отсоса картерных газов;

Рычаг привода ускорительного насоса;

Кулачок привода ускорительного насоса;

Диафрагма ускорительного насоса;

Топливный жиклер эконостата мощностных режимов;

Диафрагма эконостата мощностных режимов;

Запорный электромагнитный клапан;

Топливный жиклер холостого хода;

Главный воздушный жиклер первой камеры;

Распылители ускорительного насоса с клапаном подачи топлива;

Диафрагма пускового устройства;

Регулировочный винт пускового устройства;

Регулировочный винт количества смеси холостого хода;

Рычаг блокировки второй камеры;

Патрубок для подачи разрежения к вакуумному регулятору распределителя зажигания;

Регулировочный винт качества смеси холостого хода;

Сектор управления дроссельными заслонками;

Рычаг привода дроссельных заслонок;

Регулировочный винт открытия дроссельной заслонки первой камеры;

Рычаг управления воздушной заслонкой;

Шток пускового устройства;

Электрический провод концевого выключателя эконостата принудительного холостого хода;

Рычаг воздушной заслонки;

Главный воздушный жиклер второй камеры;

Распылитель главной дозирующей системы второй камеры;

Патрубок подачи топлива;

Патрубок слива топлива в бак(обратка);

Дроссельная заслонка второй камеры;

Рычаг дроссельной заслонки второй камеры;

Главный топливный жиклер второй камеры;

Рычаг привода дроссельной заслонки второй камеры;

Поплавок с креплением.

Настройка карбюратора ваз 2109.

Запустите мотор и дайте ему возможность поработать в режиме холостого хода, примерно, 3 минуты.
Откройте капот и демонтируйте фильтр очистки воздуха
Отсоедините шланг, предназначенный для питания топливом карбюратора
Открутите все болты, на которых крепится верхняя часть карбюратора, и аккуратно снимите её.
Теперь возьмите штангенциркуль и замерьте в поплавковой камере высоту уровня топлива. Она должен составлять, примерно, 25,5 мм. Если уровень находится не в нормированной отметке, то нужно отрегулировать металлический поплавок воздействием на язычок специального кронштейна.
Произведите сборку всех узлов в обратной последовательности и повторите технологическую операцию до тех пор, пока уровень не придет в норму.

Закрыть заслонку подачи воздуха, посредством поворота специального рычага
С помощью отвертки необходимо утопить стержень пускового устройства
Теперь замерьте зазор, который появился между стеной камеры и открывшейся заслонкой, сравните его с табличными данными своей модели карбюратора и, при необходимости, проведите его настройку. Чтобы это сделать, ослабьте специальную гайку, которая находится на ускорительном насосе и отверткой откручивайте или закручивайте регулировочный винт. При его откручивании зазор увеличивается, а при закручивании он должен уменьшаться.
Теперь произведите измерения зазора, образованного заслонкой первой камеры (обязательно при закрытой воздушной). Измерения должны соответствовать табличным данным. Если результаты измерения не соответствуют нормам, то регулировку производят посредством вращения винта настройки положения дроссельной заслонки.

До полного упора на карбюраторе необходимо закрутить винт, отвечающий за качество смеси. Затем открутить на 3,5 оборота, запустить двигатель и включить вентилятор и дальний свет. Внимание! Подсос должен быть убран, а двигатель прогрет до номинальных значений!
С помощью винта, который предназначен для настройки количества смеси, выставите значение оборотов 750-800 об/мин.
С помощью винта установки качества подаваемой смеси установите самое максимально возможное число оборотов.
Теперь необходимо винтом количества создать 900 об/мин.
Винт качества, при этом, закручиваем до тех пор, пока обороты не опустятся до 800 об/мин/. Затем закрутите до тех пор, пока в работе мотора не появятся признаки неустойчивой работы, и выкручиваем винт на половину оборота.
Затем установите винтом количества число оборотов:

Летом обороты должны всегда поддерживаться в диапазоне 800-900
Зимой обороты должны составлять 900-1000

Карбюратор на ваз 2109 Солекс — видео по настройке.

Регулировка уровня топлива карбюратора на ВАЗ 2108, ВАЗ 2109, ВАЗ 21099

Когда нужно регулировать уровень топлива в карбюратора?
Производить регулировку карбюратора нужно после:

Произведённых работ, которые были связаны со снятием поплавков карбюратора.
А так же при нарушенной подачи топлива в карбюратор.

Как отрегулировать уровень топлива в карбюраторе на ВАЗ 2108-ВАЗ 21099?

Регулировка топлива в карбюраторе за счёт регулировки поплавков.
Проверка взаимного положения поплавков и их продольная установка.
Проверка зазоров между поплавками и металлической прокладкой.
Более точная регулировка уровня топлива, с помощью регулировки поплавков.
Видео материал по настройке поплавков:

Регулировка топлива в карбюраторе за счёт регулировки поплавков:

1) В начале снимите с карбюратора корпус воздушного фильтра. (Как снять корпус, более подробно вы найдёте в статье: «Замена корпуса воздушного фильтра», в рубрике «Снятие»)

2) Далее с помощью двух гаечных ключей, немного ослабьте крепление тяги к рычагу управления заслонкой.

3) Теперь отверните отверткой винт крепления тяги.

4) И после чего снимите кронштейн крепления оболочки тяги, совместно с самой тягой привода.

5) Затем ослабьте винты крепления подводящего и отводящего шланга, и после чего отсоедините их от штуцеров которые находятся на карбюраторе.

Примечание!
В шлангах должно остаться небольшое количество топлива, которые по возможно рекомендуется слить его в какую ни будь ёмкость!

6) Следом отсоедините от вывода электромагнитного клапана кончик проводов.

7) Далее с помощью отвертки, отверните пять винтов которые крепят крышку карбюратора.

8) А после этого снимите крышку.

Примечание!
Крышку старайтесь снимать аккуратно, не повредив её поплавки и прокладку!

9) Затем над какой ни будь плоской поверхностью, переверните крышку карбюратора поплавками вверх, для того что бы из неё выпали все винты крепления, а после этого положите её.

Примечание!
Ни в коем случае не кладите крышку поплавками вверх, иначе кронштейны поплавков могут повредиться!

10) После чего проверьте взаимное положение поплавков их продольную установку, а так же проверьте зазоры между поплавками и поверхностью металлической прокладки.

Проверка взаимного положения поплавков и их продольная установка:

1) Проверка обоих поплавков которые указаны «Синими стрелками» осуществляется сверху, а производится она по отпечаткам которые находятся на поверхности металлической прокладки «Красная стрелка».

Примечание!
Если один из каких либо поплавков уведён в сторону, то в таком случае выровняйте его ровно относительно края и взаимного положения. Выравнивать поплавки следует при помощи рук!

2) Но не во всех случаях на металлической прокладке бывают отпечатки, а всё потому что они образуются со временем из-за того что детали притираются, в том случае если у вас прокладка была заменена только что на новую, или же она просто повреждена соответственно отпечатков на ней никаких не будет, в этом случае нанесите их сами при помощи: маркера, или фломастера.

Примечание!
Выставлять отпечатки на металлической прокладке следует опираясь при этом на корпус карбюратора!

3) После настройки поплавков обратите особое внимание на их расположение, а именно проверьте перпендикулярно ли язычок кронштейна поплавков установлен оси игольчатого клапана.

Примечание!
Если это будет необходимо, то в таком случае при помощи плоскогубцев или отвертки, выровняйте язычок поплавков перпендикулярно оси игольчатого клапана!

4) Затем когда подгибание язычка будет окончено, обратите своё внимание на его поверхность, если она имеет заусенцы или же деформирована, то в таком случае вам придётся снять поплавки, а после этого зачистить поверхность этого язычка «буква А» при помощи надфиля или плоскогубцев.

Примечание!
При сильном повреждении язычка, поплавки совместно с кронштейном рекомендуется заменить на новые!

Проверка зазоров между поплавками и металлической прокладкой:

1) Пока крышка лежит вверх поплавками, вы в это время с помощью хвостика сверла или же отрезком проволоки толщиной в «1 мм», проверьте зазоры каждого поплавка между металлической прокладкой.

Примечание!
При проверки зазоров, демпферный шарик в обязательном порядке должен быть утоплен, то есть поплавки должны находиться в опущенном состоянии, а зазоры у обоих поплавков между прокладкой должны быть одинаковы и составлять от «0,25» до «1 мм»!

Более точная регулировка уровня топлива, с помощью регулировки поплавков:

Для этого вам понадобится штангенциркуль-глубиномер и карандаш.

1) В начале с помощью штангенциркуля, в точно таком же месте где указано на фото, отмерьте от края прокладки «5,7 мм», и после чего карандашом сделайте на самой прокладки пометку.

2) Затем выставите на шкале штангенциркуля значение «70,6 мм», и после чего на то место где вы выставили пометку, установите одну губку штангенциркуля. Следом в связи с этим установите оба поплавка, в связи с промежутком штангенциркуля.

Примечание!
Между губками штангенциркуля и поплавков, должен быть зазор не более «1 мм»!

3) Следом на линейки глубиномера которая находится на штангенциркуле, выставите значение «34 мм», и после чего подставьте её к кромки каждого поплавка.

Примечание!
Сразу же после подстановки штангенциркуля, рукой отрегулируйте держатель каждого поплавка таким образом, что бы обе кромки поплавка были на уровне штангенциркуля!

4) Далее рукой поднимите оба поплавка за центральный кронштейн, и проверьте их ход который по самой нижней части поплавка, должен составлять «15 мм».

5) Если ход поплавков составляет более или менее «15 мм», то в таком случае отрегулируйте его для этого:

• При помощи отвертки подогните ограничительный выступ кронштейна, и делайте это до тех пор пока ход поплавков не станет «15 мм».

6) И в завершение операции, поверните крышку карбюратора вертикально. Далее дождитесь полного перемещения обоих поплавков вверх, за счёт выхода демпферного шарика. И после чего убедитесь то что линия пресс-формы обоих поплавков, установлена параллельно металлической прокладки.

Примечание!
Небольшое отклонение от параллельности при правильной регулировки, указывает на то что поплавковый механизм неисправен. Чаще всего это возникает из-за западения демпферного шарика, который в это ситуации необходимо заменить!

7) Под завершение операции все детали которые вы снимали ранее, установите на свои же места в обратном порядке снятию.

Видео материал по настройке поплавков:
Если вы желаете более подробно узнать что к чему, и как отрегулировать уровень топлива в карбюраторе, в этом случае мы вам советуем ознакомиться с видео-роликом, который приведён ниже:

Как правильно настроить карбюратор ВАЗ-2109

Основное количество автомобилей ВАЗ семейства «Самара», и частности ВАЗ-2109, с конвейера шли с карбюраторной системой питания, и только позже небольшая серия получила инжекторы. Карбюраторная система обладает простой конструкцией и достаточно надежна, но основной ее составной элемент – карбюратор требует периодической регулировки. ВАЗ-2109 и иные модели семейства комплектовались карбюраторами «Солекс», отличающиеся сравнительно простой технологией регулировок, выполнить которые может каждый автолюбитель.

Основных настроек карбюратора две – уровня топлива в поплавковых камерах и оборотов двигателя на холостом ходу (ХХ). Эти регулировочные работы проводят при нестабильности работы мотора на холостом ходу и еще при проявлении определенных симптомов неправильной работы системы питания:

Эти проблемы указывают на то, что уровень топлива в камере не в норме.

Установка уровня топлива

Регулировка количества топлива в камерах карбюраторов «Солекс» — процедура простая и не требует наличия специализированного оснащения. Хотя в заводских условиях эту регулировку выполняют при помощи специального шаблона, который упрощает и ускоряет работу. Но в домашних условиях можно обойтись и без этого шаблона.
Для самостоятельного выполнения регулировочных работ нужны:

отвертки (крестовую, плоскую);
линейка (лучше штангенциркуль);
круглый пруток диаметром 2 мм (подойдет проволока или сверло).

С таким оснащением можно быстро выполнить все работы.

Альтернативный способ

Существует более простой метод определения правильности положения поплавков, не требующий проведения замеров.
Положите крышку карбюратора на ровный стол и посмотрите на выштамповки, сделанные на боковых поверхностях. При нормально отрегулированном положении поплавков эти полоски параллельны крышке.

Затем поднимаем поплавки вверх и смотрим на их дно, которое после поднятия должно расположиться параллельно поверхности крышки. При надобности корректируем положение поплавков подгибанием язычка.

После регулировочных работ собираем карбюратор.

Регулировка холостого хода

Вторая настройка карбюратора ВАЗ-2109 – оборотов холостого хода, бывает частичной и полной. Первая для незначительной корректировки оборотов, вторая – с регулировкой количества воздуха (установка выбросов СО в выхлопных газах).

Частичная корректировка выполняется с помощью винта «количества» топливовоздушной смеси. Этим винтом производится установка угла открытия дроссельных заслонок, что обеспечивает поступление топливовоздушной смеси в цилиндры при отпущенной педали акселератора. Винт «количества» упирается в рычаг управления дроссельными заслонками и при ввинчивании он выталкивает рычаг, из-за чего заслонки приоткрываются.

Частичная настройка холостого хода выполняется на прогретом моторе и с созданием нагрузки на бортовую сеть авто, путем включения дальнего света фар и отопителя салона на полную мощность.
Корректировка осуществляется на заведенном моторе путем вкручивания/выкручивания винта «количества» до тех пор, пока не установятся оптимальные обороты холостого хода, которые для ВАЗ-2109 составляют 800-900 об/мин (отследить это можно по штатному или подключаемому тахометру).

Если установить необходимые обороты не удается или на них мотор работает неустойчиво, осуществляется полная регулировка, которая производится двумя винтами – «количества» и «качества».

Алгоритм этой регулировки состоит из таких этапов:

Прогреваем мотор, после чего глушим;
Отыскиваем винт качества (может быть закрыт заглушкой, которую придется извлечь), заворачиваем его до упора, а после откручиваем на 3-4 полных оборота;
Заводим мотор, включаем электропотребители (освещение и печку), чтобы создать нагрузку в бортовой сети;
Вращая винт «количества», добиваемся на тахометре 700-800 об/мин;
Вращая винт «качества» ставим максимально возможные обороты (они будут повышаться до определенного уровня, а после перестанут. Момент прекращения повышения оборотов и считается максимальным);
Выставляем винтом «количества» 900 об/мин;
Винтом «качества» понижаем их до 800 об/мин;
Медленно заворачиваем винт «качества», пока в работе силовой установки не появятся перебои, после чего отворачиваем его обратно на 1 оборот;
Корректируем обороты винтом «количества», доведя их до нормального показателя – 800-900 об/мин;

После регулировочных операций проверяем правильность их проведения. Делается это путем резкого нажатия на педаль газа с последующим быстрым отпусканием. При правильно настроенном карбюраторе двигатель должен быстро реагировать на нажатие, без всяких провалов и заминок. А после отпускания педали обороты снизятся до уровня холостого хода, без просадок или проявления неустойчивости работы мотора.

Видео: КАК ПРАВИЛЬНО НАСТРОИТЬ УРОВЕНЬ ТОПЛИВА

Делаем ремонт ваз карбюратора 21099 как бывалые автомеханики

С выходом на рынок переднеприводного автомобиля ВАЗ широкое применение получили карбюраторы Солекс. Несмотря на то, что это надежные устройства на автомобиле ВАЗ 21099 карбюратор ремонт периодически требует.

Расположение карбюратора в автомобиле ВАЗ 21099

Устройство карбюратора и принцип работы

На фото представлен общий вид карбюратора с указанием основных узлов.

Внешний вид карбюратора автомобиля ВАЗ 21099(1)

Внешний вид карбюратора автомобиля ВАЗ 21099(2)

Детали и узлы внешнего обвеса карбюратора:

1 – блок выполняющий подогрев дроссельной заслонки.
2 – штуцер, через который происходит вентиляция картера двигателя.
3 – крышка насоса ускорительного.
4 – электромагнитный клапан.
5 – крышка устройства
6 – шпилька, крепящая воздушный фильтр.
7 – рычаг, управляющий воздушной заслонкой.
8 – крышка, предохраняющая пусковое устройство.
9 – сектор, где расположен рычаг привода заслонок дросселя.
10 – разъем датчика ЭПХХ.
11 – винт для регулировки величину смеси при холостом ходе.
12 – крышка для защиты экономайзера.
13 – корпус устройства.
14 – штуцер, через который подается топливо.
15 – штуцер для отвода топлива.
16 – винт (по стрелке) регулирующий состав смеси при холостом ходе.
17 – штуцер, через который подается к вакуумному регулятору зажигания разрежения.

Принцип работы

Через игольчатый клапан и сетчатый фильтр в поплавковую камеру карбюратора подается топливо, уровень которого поддерживается игольчатым клапаном. Оттуда топливо поступает посредством главных топливных жиклеров в эмульсионные колодцы.
Здесь оно смешивается с воздухом, который поступает через главные воздушные жиклеры. Полученная эмульсия поступает в диффузоры карбюратора.
Из эмульсионного колодца топливо отбирает система холостого хода, далее оно проходит через жиклеры этой системы, смешивается с воздухом, поступающим от воздушного жиклера и широкой части диффузора. Полученная эмульсия поступает через отверстие под дроссельную заслонку.
Через впускной коллектор смесь, приготовленная в карбюраторе, попадает в цилиндры мотора автомобиля.

Регулировка карбюратора

Совет: При выполнении работ своими руками нельзя пользоваться открытым огнем и курить.

Регулировка уровня топлива в поплавковой камере

Наиболее сложной и важной регулировочной работой в карбюраторе является регулирование в поплавковой камере уровня топлива. Перед началом работы отсоединяется «- » клемма аккумуляторной батареи, снимается воздушный фильтр.
Для точной и правильной регулировки устройства лучше всего изготовить шаблон, который устанавливается на крышку карбюратора. Крышка располагается в горизонтальном положении поплавками вверх.
Если зазор по контуру между шаблоном и поплавками больше одного миллиметра, то необходимо выполнить регулировку его с помощью подгибания язычка и рычагами поплавков.
Порядок выполнения работ:

Снимается крышка карбюратора.
Вымеряется зазор между прокладкой и выступами, расположенными на нижней части поплавков. Он должен быть одинаковым у двух поплавков, а его значение не должно превышать одного миллиметра.
Если зазоры разные или больше допустимого значения, а разъемы пресс-формы относительно крышки карбюратора не параллельны, необходимо выполнить их регулировку, подогнув поплавки и язычок, упирающийся в хвостовик клапана.
Визуально проверяется уровень топлива. Крышка устанавливается и закрепляется на карбюраторе, подсоединяются шланги подачи и слива топлива, заводится двигатель автомобиля ВАЗ 21099.
Одну-две минуты двигатель работает на холостом ходу, затем он глушится, отсоединяются шланги, снимается крышка. Измеряется расстояние между плоскостью корпуса и уровнем топлива.
Оно должно быть 25,5 миллиметра. При отклонении регулировка повторяется.

Регулировка привода заслонки воздуха

Порядок выполнения работ:

Ослабляется болт, соединяющий тягу с рычагом привода заслонки для воздуха.
Рычаг проворачивается до полного открытия воздушной заслонки.
На приборной панели полностью утапливается ручка привода заслонки для воздуха.

Утопленная ручка привода заслонки для воздуха на приборной панели

Вытягивается полностью тяга и затягивается болт крепящий тягу с рычагом привода заслонки для воздуха.
Вытягивается ручка привода заслонки для воздуха до упора, что должно обеспечить закрытие заслонки.

Воздушная заслонка полностью закрыта

Если этого нет, необходимо оболочку тяги отсоединить, и перемещая ее добиться, чтобы дроссельная заслонка полностью закрылась и зафиксировать ее болтом.

Регулировка привода заслонки дросселя

Если гайка позиции 1 заворачивается – заслонка открывается, гайка позиции 2 заворачивается – заслонка закрывается.

Регулировка привода заслонки дросселя

До упора нажимается педаль акселератора. В этом случае полностью открывается заслонка первой камеры дросселя.
Определяется это перемещением в крайнее положение сектора управления заслонками дросселя.
Педаль акселератора отпускается, тогда должна закрыться заслонка дросселя первой камеры, а сектор управления заслонками дросселя должен до упора переместиться в другую сторону. Если этого нет, необходимо отрегулировать привод.
Ослабляется одна гайка, другая заворачивается до тех пор, пока заслонка дросселя будет полностью открываться и закрываться. Затягивается гайка, которая раньше была ослаблена.

Подробнее регулировку карбюратора можно увидеть на видео.

Ремонт карбюратора автомобиля ВАЗ 21099

Под ремонтом карбюратора на автомобиле ВАЗ 21099 подразумеваются работы, которые заключают в себе чистку основных систем и замену элементов, вышедших из строя. Необходимо приобрести ремонтный комплект для карбюратора, установленного в машине ВАЗ 21099.
Сюда входят: жиклеры, прокладки для уплотнения, пусковое устройство, ускорительный насос.

Совет: Если нет необходимости воздушную и дроссельную заслонки лучше не снимать, некачественная установка в дальнейшем может, во время работы, привести к их заеданию.

Порядок разборки карбюратора

На автомобиле ВАЗ 21099 ремонт карбюратора начинается с его разборки:

Из карбюратора выкручивается электромагнитный клапан и извлекается топливный жиклер из его корпуса.
Снимается крышка карбюратора и аккуратно, не повредив поплавок, откладывается в сторону.
Снимается поплавок. С помощью шила выдавливается фиксирующая его ось, и деталь свободно снимается.

Вынимается ось и снимается поплавок

Удаляется уплотнительная прокладка.
Отворачивается топливный клапан.
Снимается крышка пускового устройства и извлекается диафрагма.
Отворачивается с боку крышки топливный фильтр.
При необходимости снимается сектор привода дроссельными заслонками. Для этого отворачивается гайка крепления, вынимается шарик с пружиной и удаляется рычаг.
Аккуратно поддеваются отверткой и вытаскиваются распылители ускорительного насоса.
Разбирается ускорительный насос, снимаются пружина и диафрагма.

Удаленные из карбюратора пружина и диафрагма (по стрелкам)

Аналогично разбирается экономайзер мощностных режимов. Если под крышкой устройства установлена пластмассовая заглушка, она просто удаляется.
Выкручиваются эмульсионные трубки. Корпус карбюратора переворачивается, и вытряхиваются, предварительно выкрученные, основные топливные жиклеры.
Снимается провод датчика винта, регулирующего количество смеси.

Устранение неисправностей

При выполнении всех работ самостоятельно цена ремонта карбюратора ВАЗ 21 099 будет значительно ниже, чем такую же работу выполнит специалист. В справочниках по ремонту автомобилей существует инструкция, облегчающая проведение ремонта в домашних условиях.
Итак:

Промывается в ацетоне и продувается сжатым воздухом топливный жиклер.
Меняется на новую уплотнительная прокладка, в случае ее повреждения.
Следует обратить внимание на плоскости соединения корпуса с крышкой. Если отпечатки от соединения деталей не сплошные, это указывает на износ привалочной поверхности.
В этом случае нужно притереть плоскость корпуса или крышки.
Проверяется работа топливного клапана. Игла его входит без заедания, нельзя допустить большого поперечного люфта.
По своей оси легко должен перемещаться демпфирующий шарик. Если такие неисправности выявлены топливный клапан подлежит замене.
Проверяется работа пускового устройства. Нельзя допустить механических повреждений диафрагмы, а материал, из которого она изготовлена, не должен потерять эластичность.
Пружина должна быть не сильно вытянута.
Отмачивается в ацетоне, продувается сжатым воздухом топливный фильтр.
Осматриваются уплотнения распылителей, при необходимости их нужно заменить. Распылители можно помыть в ацетоне, продуть сжатым воздухом и установить обратно.
Крышка насоса промывается ацетоном.

Карбюратор ВАЗ 21099 ремонт завершен, сборка осуществляется в последовательности обратной разборке.

0 0 голоса

Рейтинг статьи

Условии эксплуатации	Пропускная способность См³/мин	Условии эксплуатации	Пропускная способность См³/мин
Легкие дорожные условия со значительной нагрузкой (экономичная регулировка)	60	Средние дорожные условия

Ремонт карбюратора ВАЗ 2109
