Разборка наружного шарнира ВАЗ-2109

Разборку шарнира проводите только в случае повреждения защитного чехла 8, когда возникает необходимость в замене смазки и для оценки состояния деталей

Снятие и установку можно посмотреть в статье — «Привода колес ВАЗ-2109»

Для разборки наружного шарнира, приспособлением 67.7814.9508, снимите хомуты 5 и 9 и сдвиньте защитный чехол 8 по валу привода колеса (у привода правого колеса чехол подожмите или выверните).

Используя выколотку и молоток, сбейте с вала шарнир, прилагая усилие к обойме 3. Не допускается прилагать нагрузку к сепаратору.

Рис. 2 детали наружного шарнира:1—корпус шарнира; 2 — сепаратор; 3 — обойма;4—шарики

Рис. 3 Извлечение шариков из сепаратора

Перед разборкой краской или оселком отметьте взаимное положение обоймы 3, сепаратора 2 и корпуса 1 шарнира.

Закрепите наружный шарнир в тисках, как показано на рисунке. Наклоните обойму и сепаратор таким образом, чтобы один шарик возможно полнее вышел из паза корпуса шарнира.

Отверткой, изготовленной из мягкого материала, выдавите шарик из сепаратора.

Затем поверните все детали так, чтобы рядом расположенный шарик занял такое же положение, и выньте его из сепаратора.

Используя указанные приемы, выньте остальные шарики.

Последовательность удаления шариков может быть и другая — через шарик. допускается несильное постукивание по сепаратору или обойме предметом, изготовленным из мягкого материала.

Чрезмерное усилие поворота сепаратора недопустимо, так как возможна блокировка шариков, что затруднит дальнейшую разборку.

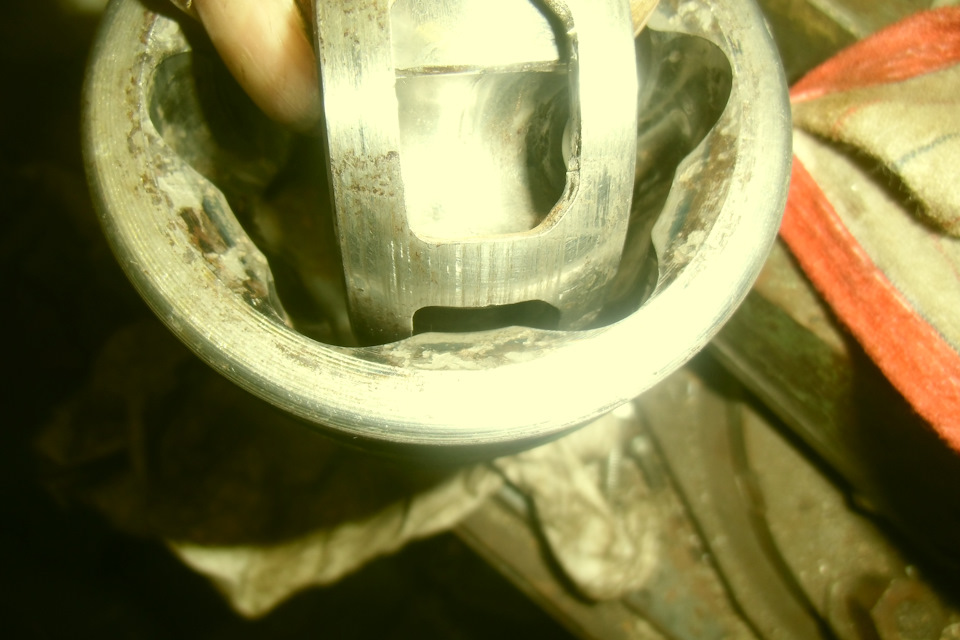

Извлечение сепаратора в сборе с обоймой из корпуса шарнира

Установите сепаратор с обоймой так, чтобы удлиненные окна сепаратора (отмечены стрелками на рисунке) расположились против выступов корпуса шарнира и выньте сепаратор в сборе с обоймой.

Рис. 5 Удаление из сепаратора обоймы

Выньте из сепаратора обойму, для чего один из выступов обоймы поместите в удлиненном окне сепаратора и выкатите обойму.

Еще раз промойте детали шарнира и проверьте состояние всех деталей.

Недопустимы трещины на перемычках сепаратора, глубокие вмятины на дорожках обоймы, значительные задиры и коррозия на рабочих поверхностях всех деталей.

Если визуально трудно определить величину износа деталей шарнира, то ее следует определить замером.

Предельная величина износа рабочих поверхностей деталей равна 0,1 мм.

Сборка наружного шарнира

Проводится в последовательности, обратной разборке с учетом следующего:

— перед сборкой все детали смажьте смазкой ШРУС-4;

— при установке сепаратора в сборе с обоймой в корпус шарнира обеспечьте совпадение меток, нанесенных перед разборкой;

— при установке шариков в сепаратор наклоните обойму приблизительно на угол в два раза больший, чем сепаратор;

— заполните шарнир смазкой ШРУС-4 в количестве 40 см 3

— установите новое стопорное кольцо в канавку вала строго по его центру, используя консистентную смазку.

Затем уприте вал в обойму так, чтобы сохранилась соосность кольца относительно вала и обоймы.

Резко ударьте по торцу вала привода колеса; при этом стопорное кольцо сожмется и проскользнет через отверстие обоймы;

На автомобиле может быть установлен привод колес, имеющий в наружном шарнире сепаратор с равными окнами. В этом случае для извлечения сепаратора с обоймой из корпуса шарнира и обоймы из сепаратора могут использоваться любые окна сепаратора.

— перед установкой хомутиков выпустите избыток воздуха из чехла, оттянув отверткой посадочный поясок чехла от вала привода;

— проверьте, нет ли трещин в зоне фиксирующих и стягивающих гнезд хомутов, их деформации и следов задевания на хомутах о дорожное покрытие. При их обнаружении замените хомуты новыми.

После сборки и смазки шарнир должен проворачиваться плавно, без заедания от усилия руки.

Разборка внутреннего шарнира

Проводится в следующей последовательности:

— снимите хомуты 5 и 9 и сдвиньте по валу защитный чехол 8 (у вала правого колеса чехол подожмите или вы верните);

— нанесите метки взаимного расположения разделяемых деталей;

— выньте из корпуса шарнира фиксатор 11, затем вал 10 в сборе с обоймой 3, сепаратором 6 и шариками 4;

— отверткой, изготовленной из мягкого материала, удалите шарики и выньте обойму из сепаратора;

— используя вышеуказанные приемы, разъедините детали шарнира, промойте их и внимательно проверьте состояние всех деталей.

Шарнир подлежит замене, если обнаружены трещины на перемычках сепаратора, глубокие вмятины на дорожках обоймы, значительные задиры и коррозия на рабочих поверхностях.

Если визуальная оценка износа деталей затруднена, то замерьте величину износа, которая не должна превышать 0,1 мм.

Сборка внутреннего шарнира

Проводится в последовательности, обратной разборке. При этом, прежде чем устанавливать обойму на шлицы вала, убедитесь, что кольцевая проточка обоймы под упорное кольцо установлена в сторону вала.

После сборки убедитесь, что обойма в сборе с сепаратором и шариками свободно перемещается по всей длине пазов корпуса от усилия руки.

В противном случае выявите причину заедания и при повреждении деталей замените шарнир в сборе.

Затем, убедившись в правильной сборке, заложите в шарнир 80 см 3 смазки ШРУС-4.

Перед установкой хомутов выпустите ‘избыток” воздуха из чехла, оттянув отверткой посадочный поясок чехла от вала привода.

При этом шарнир и вал должны быть расположены соосно и размер “А” должен составлять 210 мм.

При установке защитных чехлов пользуйтесь оправкой 67.7853.9537.

Замена ШРУСа ВАЗ 2110

166 11 227k

46 5 96k

«Граната» или ШРУС представляет собой шарикоподшипник с поперечным вращением. На всех переднеприводных отечественных автомобилях ВАЗ, включая 2110-2112, передние колеса приходят во вращение при помощи шарниров равных угловых скоростей — ШРУС. Благодаря ему, весь момент, который идёт от двигателя на коробку, передаётся на передние колёса; данная деталь применяется исключительно в переднеприводных автомобилях.

Граната нормализует постоянно меняющийся угол соединяемых собой полуосей, что позволяет передним колесам беспрепятственно выполнять повороты влево и вправо. И именно эти узлы подвержены повышенному износу.

Признаки неисправности и способы проверки ШРУСа ВАЗ 2110

Поломка ШРУСа — одна из основных неисправностей ходовой ВАЗ 2110. Часто он приходит в негодность уже спустя 55,000 км пробега. Неисправный ШРУС может выдать себя в виде хруста, потрескивающих звуков при повороте колес, вибраций кузова.

Также существует несколько способов, выявить неисправность ШРУСа:

• покачать рукой вал привода. При обнаружении люфта следует произвести замену элемента;
• вывернуть руль до конца влево, а затем вправо и на каждом этапе оценить состояние пыльников. При выявлении повреждений (трещин, разрывов) произвести их замену.

Защиту ШРУСа от пыли, грязи, песка и других частиц обеспечивают пыльники. За их состоянием нужно следить особо и время от времени поглядывать под ШРУС, и смотреть есть ли внутри пыльника смазка.

Инструменты для замены ШРУСа на ВАЗ 2110:

• гаечные ключи на 17 и 19 мм;
• накидной ключ с головкой на 13,17,30 мм;
• съёмник для снятия ШРУСа;
• ёмкость для слития масла из КПП;
• монтировка и молоток;
• вороток;
• домкрат;
• смазка (ШРУС-4 или её аналог);
• новый внешний ШРУС (Lada 21100221501200)
• плоскогубцы и клещи.

Оригинальный шарнир наружный сборки «LADA» (артикул: 21100221501200) обойдется в среднем в 1000 рублей. Можно поискать и купить аналог «ВМ» c пыльником (артикул: CV1001) за 700 рублей. А за замену ШРУСов в автосалоне, скорей всего, возьмут 1200 рублей (по 600 рублей за каждый).

Что же касается смазок, то спектр их выбора очень широк. Только официально от производителя представлены к применению смазки таких видов: ШРУС-4, ШРУС-4М, СПЕКТРОЛ ШРУС MoS2, MOLIKOT VN2461C, не считая их аналогов которые вы сможете купить в автомагазине.

Отворачиваем ключом «на 30» гайку подшипника передней ступицы. Поддомкрачиваем автомобиль.

Затем откручиваем и снимаем колесо.

Откручиваем два болта крепления шаровой опоры.

Опираясь монтажной лопаткой на защитный кожух переднего тормоза, выталкиваем корпус внешнего шарнира из ступицы переднего привода. Отводим поворотный кулак со стойкой в сторону.

Пассатижами сжимаем за выступ большой хомут и, поддевая отвёрткой, разъединяем его.

Аналогично разъединяем малый хомут. Сдвигаем чехол по валу.

Устанавливаем съемник для снятия внешнего ШРУСа.

Снимаем шарнир. Шарнир на валу крепится стопорным кольцом, расположенным в проточке на конце вала.

Снимаем старое стопорное кольцо.

Надеваем новое стопорное кольцо.

Очищаем вал от старой смазки, наносим на него тонкий слой новой смазки ШРУС-4 и надеваем новый чехол.

Выдавливаем в полость шарнира (нового или очищенного) 40 см3 смазки.

Устанавливаем на вал новый ШРУС.

Используя выколотку из мягкого металла, напрессовываем шарнир на вал.

Обжимаем пыльник внешнего ШРУСа хомутом.

И направляем шлицевой хвостовик шарнира в ступицу колеса.

Вставляем шайбу на шлиц шарнира.

Затем накидным ключом «на 30» закручиваем гайку внешней гранаты.

Узким зубилом вминаем буртик гайки подшипника ступицы в двух местах.

Меняем пыльник ШРУСа ВАЗ-2109 без снятия привода

Шарнир равных угловых скоростей (ШРУС), или, как его называют в простонародье, граната, появился в тот момент, когда на рынок стали внедряться переднеприводные машины, и его основная задача – передавать команду от коробки передач к ведущему колесу. Если помните, то в заднеприводных же машинах эту функцию выполняет карданная передача. Для переднеприводного автомобиля подобный механизм приведет к увеличению его размеров, а, соответственно, вместе с этим вырастет и цена.

Что касается ВАЗ-2109, то на эту модель установлено два ШРУСа: наружный и внутренний.

И сегодня мы с вами поговорим о том, как своими руками заменить наружный пыльник для данного автомобиля, так как именно он чаще всего деформируется и рвется.

Причины выхода из строя ШРУСа

В отличие от других автомобилей, для ВАЗ-2109 особенно трудно сохранить пыльник гранаты на длительный период в рабочем состоянии. Основными причинами выхода его из строя, прежде всего, могут послужить неблагоприятные климатические и внешние факторы. Вследствие этого на деталях образуются трещины, и дальнейшая его эксплуатация будет невозможна. Через порванный механизм внутрь шарнира попадает пыль и грязь, и из-за этого изнашиваются детали гранаты. Выявить это несложно: при движении авто и при поворотах авто издает «хрустящий» звук, и это уже первый сигнал.

Если после того, как вы услышали подозрительный хруст в своем ВАЗ-2109, приехали в гараж и обнаружили шарнире следы смазки, то незамедлительно нужно выполнить полную замену ШРУСа вместе с пыльником, так как детали этого механизма не могут взаимозаменяться.

Инструкция

Прежде чем приступать к любому виду ремонта, необходимо подготовить все, что пригодится в процессе работы. Итак, для того чтобы изъять гранату из ВАЗ-2109, нам потребуется головка на 30 (потребуется для снятия ступичной гайки) и на 13 (для снятия шаровой), а также молоток и отвертка для хомутов.

Приступим?

1. Перед началом замены механизма нужно слить все масло с коробки передач. Домкрат пока не трогаем! Под заднее колесо машины необходимо подложить кирпич, после этой процедуры берем головку на 30 и, соответственно, ослабляем гайку. Не пугайтесь, вам может потребоваться в качестве рычага примерно полуметровый кусок трубы длиной в полметра. Помните, нам нужно только ослабить гайку, но пока еще не снимать!
2. Все получилось? Идем дальше! Поднимаем машину домкратом, и только теперь полностью снимаем ступичную гайку вместе с шайбой. Сейчас можно спокойно снять колесо со ступицы.
3. Берем головку на 13 и снимаем два болта, которые крепят шаровую к ступице. После этого отодвигаем ступицу и вынимаем из нее наружную гранату. Затем приставляем к внутренней гранате монтировку и с помощью ударов молотка выбиваем его из коробки передач. Кстати, если под рукой все же не оказалось монтировки, ее заменить сможет кусок трубы.
4. Когда граната будет изъята, зажимаем ее вал в тисках.
5. Снимаем хомуты с негодного пыльника. После этого сбиваем наружную гранату. Внимание! Дабы не повредить, ее бить нужно по краю. Когда эта операция будет выполнена, уберите всю старую смазку с механизма, помойте его в бензине или керосине и снова хорошо протрите, таким образом вы сможете более качественно удалить следы смазки.
6. Теперь одеваем на приводной вал новый пыльник, и с помощью молотка забиваем наружный ШРУС назад, тщательно смазав после этого все детали изделия. После этого одеваем его и стягиваемым хомутом.
7. Затем вставляем гранату в коробку передач, забивая ее туда. Помещаем в ступицу и возвращаем на место шаровую. Надеваем ступичную гайку.

Внимание! Ступичную гайку не нужно затягивать с большой силой. После установки колес затягиваем болты, не прилагая для этого большой физической силы.

1. Снимаем автомобиль с домкрата, а кирпич кладем под переднее колесо и плотно затягиваем гайки.
2. Ну а теперь в коробку передач заливаем масло.

Вот и все. Поздравляем! Замена пыльника на ВАЗ-2109 завершена!

Полная разборка и чистка внешнего ШРУСа и пыльник от калины…

Возможно многие попадали в ситуации когда завтра ехать далеко, а тут совершенно внезапно и как правило некстати вылезает принеприятнейший косяк… Вот и меня постигло… Началось с того что на слух диагностировались проблемы со стойками стабилизатора, они же «кости», они же линки ))))) кому как больше нравится ))))) Заехав в гараж виновника то сразу увидел…

Больше напрягло наличие смазки на левом поворотном кулаке, осмотр показал — надо срочно оперировать, пациент почти в морге (здоровеееееенная дыра в пыльнике))))) Вечером в субботу сложно найти что то штатное в наших местах, пришлось импровизировать )))) Ускоренное курение форумов показало наличие похожих по габаритам деталей у нашего любимого автоВАЗа, а главное размеры — диаметр гранаты шруса, диаметр привода и длину пыльника (80/21/100 соответственно) )))))
Поход в магаз выявил наиболее схожие параметры у пыльника от калины, который и был закуплен)))))

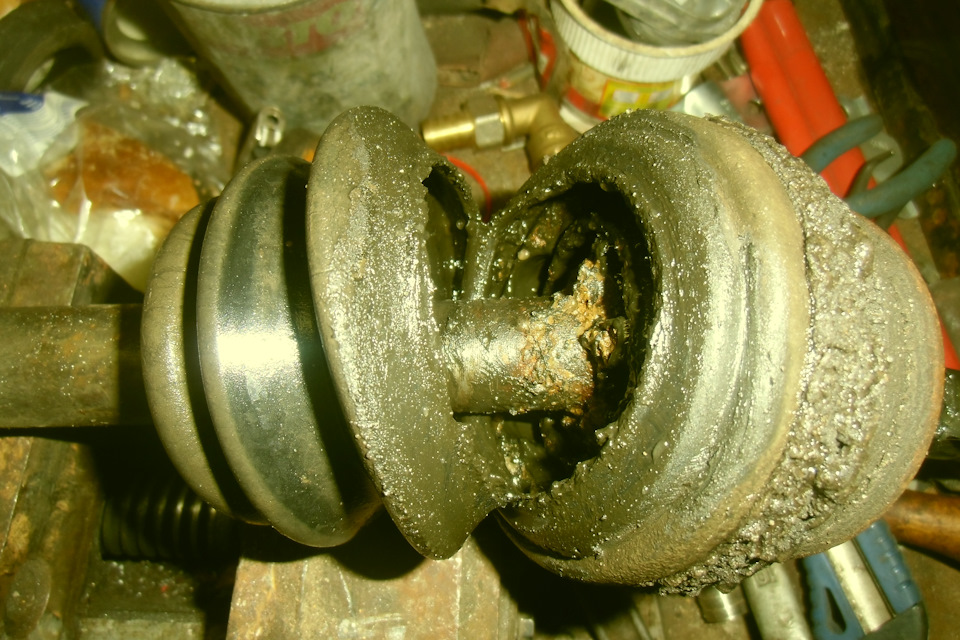

Ну и собственно процесс )))) Как его снимать понятно, но пару ужасных фоток подкину ))))

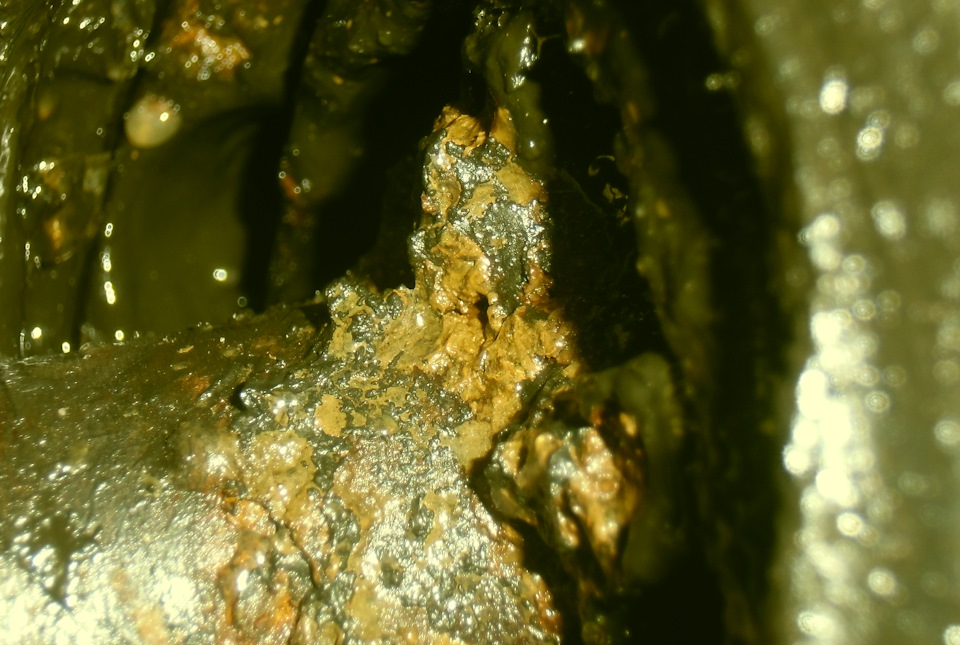

Что характерно, когда оно порвалось одному богу известно, как и наличие непонятной ржавой трухи которая заклинила все что могла ))))) купание в бензине помогло смыть основную грязь и смазку, но труха не сдавалась и продолжала клинить… Тогда я вспомнил кузнеца из старого-доброго советского кино, который изрек фразу на латыни, доломал ломом карету и перевел свою фразу примерно так «Ежели один человек сделал, то другой завсегда разобрать сможет» )))) и расковырял шрус до такого состояния )))

Что удивительно, внешние гранаты считаются неразборными, я так и думал всегда, просто мыл их насколько возможно и ставил на место, но тут видимо особый случай — невымываемая труха, желание все сделать хорошо и кузнец ))) Почистив полирнул мелкие заусенцы мелкой наждачкой…

Далее по писанному, пыльник на ось, все смазать, направить шлицы и легонько тукнуть ))))

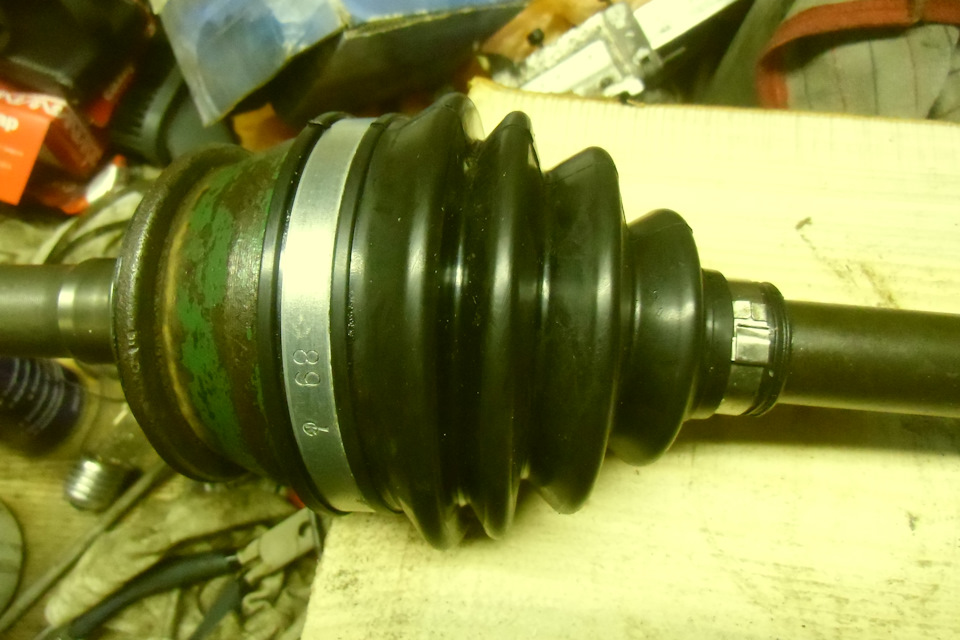

Потом хомуты, тут тоже история… Большой от девятки, из старых запасов ))) маленький — родной, ленточный, который снял со старого…

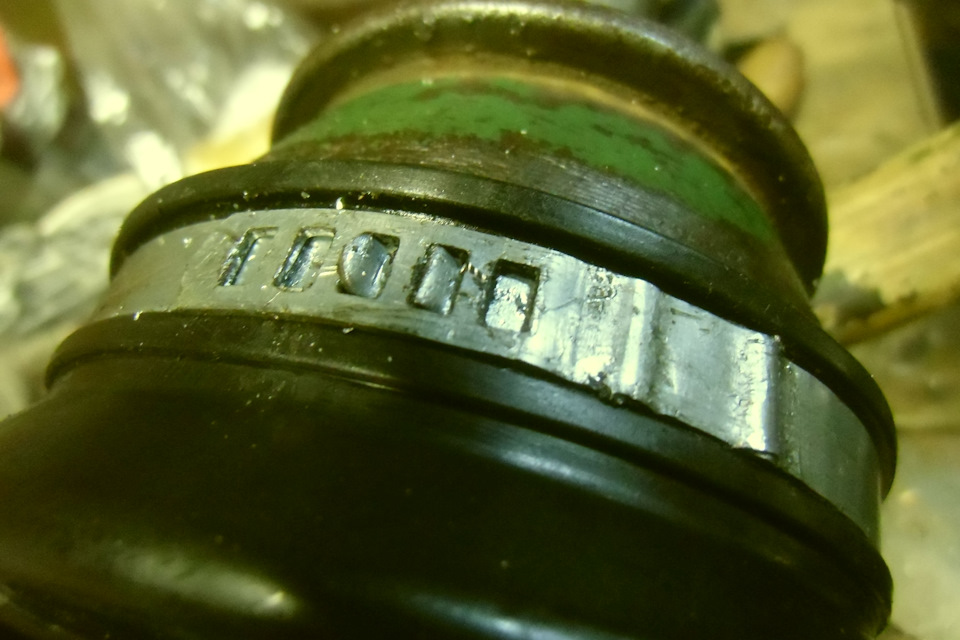

Но и тут не все просто, на большом пришлось разгибать п образный выступ чтобы вдруг-не-дай-бог за рычаг не зацепился, и громадными усилиями и силы и воли застегнуть хомут на 3ю дырочку ))))

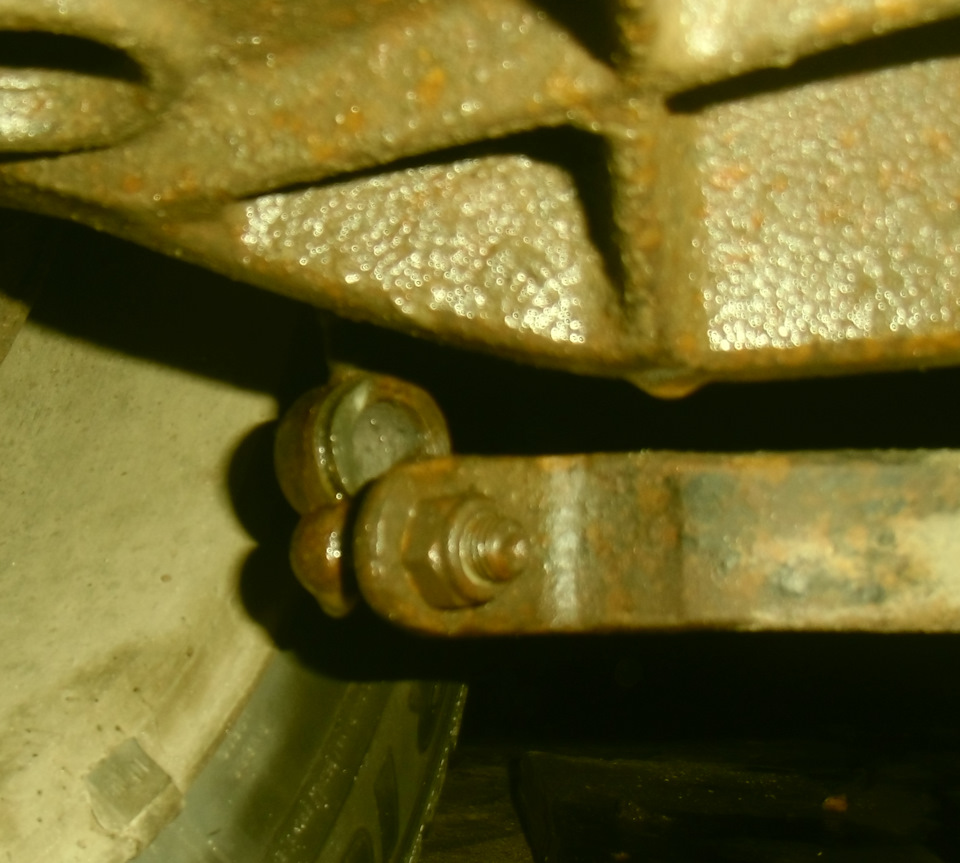

вот расстояние до рычага…

А стойку стабилизатора — из 2х старых одну собрал )))))

Ладно парни, я сдаюсь )))))

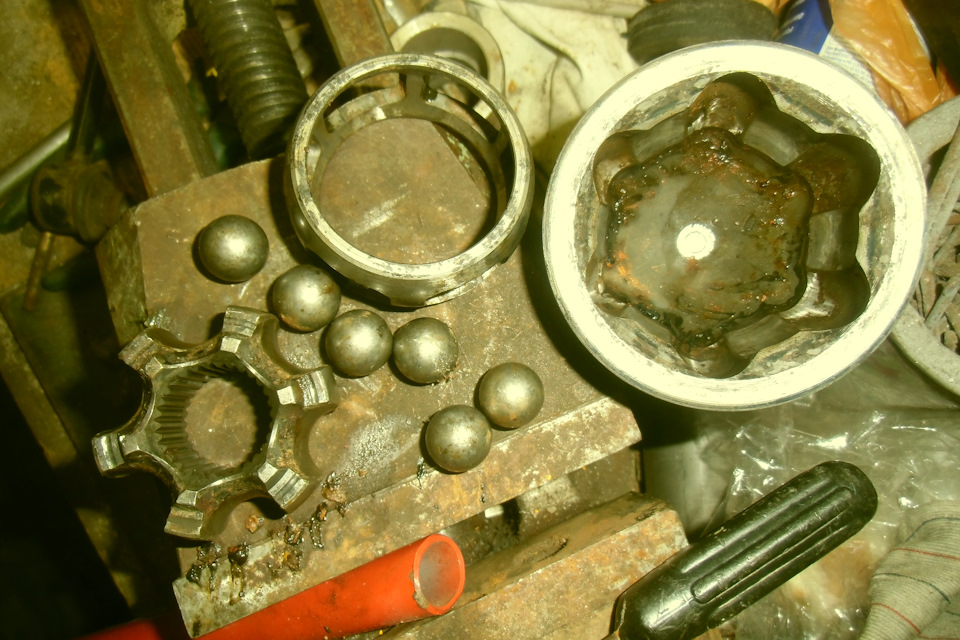

Когда я выложил фото разобранного полностью шруса, я ожидал большого количества вопросов как разобрать именно саму гранату))))), но вопрос был только один, как сбить гранату с вала не повредив )))), закономерный конечно вопрос, многие видели во что превращаются стопорные кольца, и во что они превращают шлицы когда уже приходится прибегать к насилию чтобы разобрать узел )))).

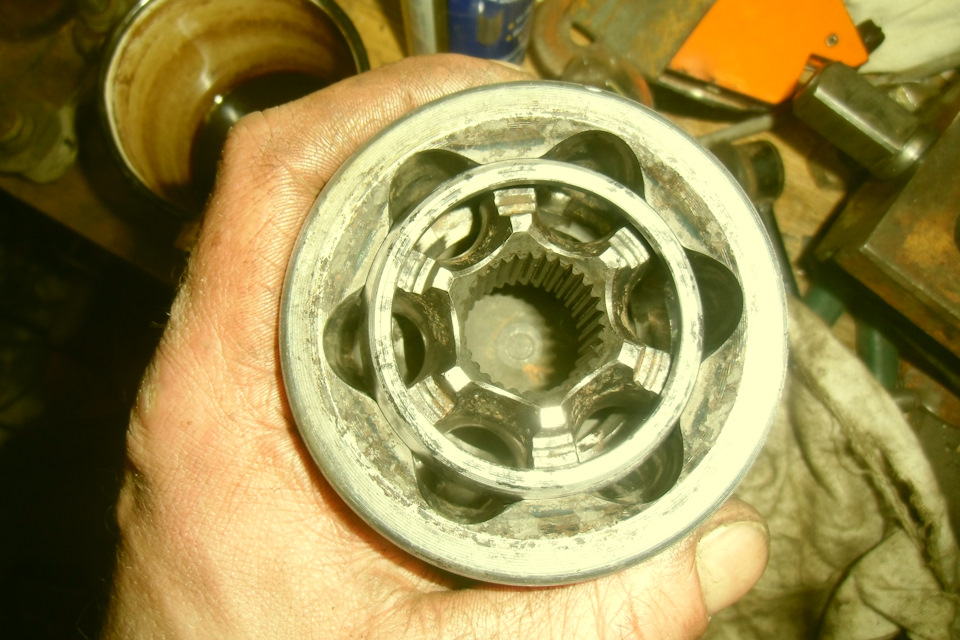

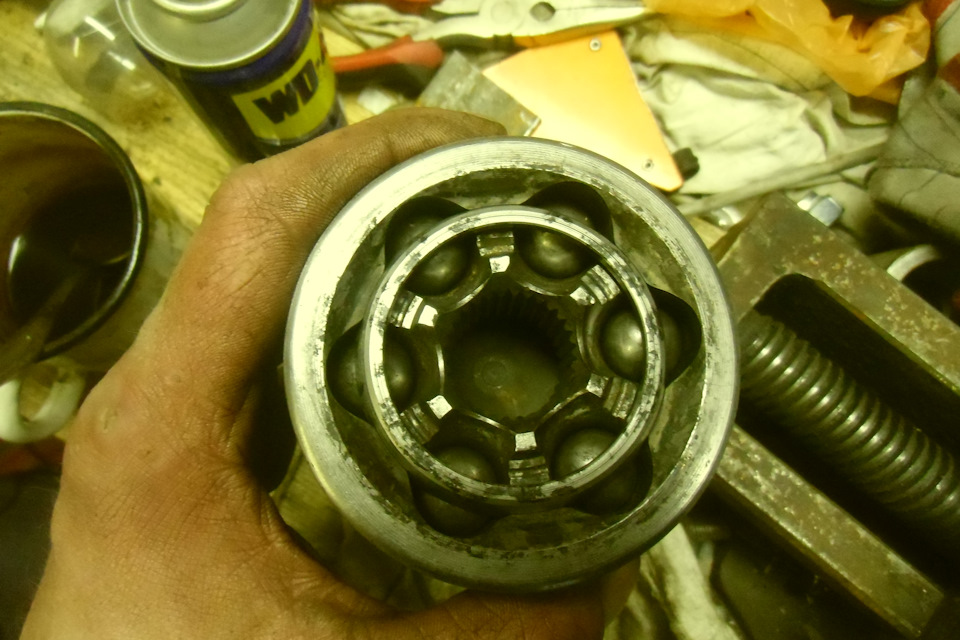

Но сейчас разговор не о том, а о механической головоломке )))) Видимо присутствующие здесь делятся на 3 группы: 1-знают как разобрать, но молчат ))); 2-не знают как разобрать и стесняются спросить )))). Я сам из 3ей-считал их неразборными и просто мыл… Но как было сказано выше отчаяние заставляет совершить невозможное )))) Итак, для тех кто не знает и стесняется )))

Собираем все в обратной последовательности, специалисты рекомендуют метить все гнезда и шарики какой откуда. Вот такая наука МЛЯ — ЛОГИКА )))))

Ремонт ШРУСов на ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Добро пожаловать!
ШРУС – их всего четыре штуки присутствует в автомобиле, это как таковые шарниры, ШРУС бывает как наружный, так и внутренний, а если быть более точнее то внутренний входит в коробку передач, а наружный в ступицу, некоторые люди ШРУСом называют целиком привод, но это не верно, привод (Для наглядности привод в тисках зажат на фото выше) это целиком привод в который входят ШРУСы, сам вал который их соединяет и хомуты различные, благодаря нему кстати передние колёса то и крутятся, а ШРУС это уже деталь которая присутствует на конце привода и поэтому не путайте в будущем две эти разные вещи.

Примечание!
Чтобы произвести ремонт одного из ШРУСа, понадобятся вам для этого следующие инструменты: Клещи специальные во-первых, которыми устанавливать хомуты крепления пыльников на ШРУСы можно будет, или вместо них тонкими пассатижами запасть можно, кроме того щипцы для снятия стопорных колец понадобятся, смазка под названием ШРУС или можно даже с другим названием её взять, самое главное чтобы она шла именно для смазки ШРУСов, а так же новые пыльники для них, новые упорные кольца и обязательно запаситесь новым стопорным кольцом внутреннего ШРУСа (Можете даже несколько штук их взять на всякий случай), ещё ступичной гайкой и смотровую яму разыскать будет нужно!

Краткое содержание:

Где находятся ШРУСы?
Если есть защита картера на вашем автомобиле, то под ней, если её нет, тогда вы сразу можете их увидеть, для этого нагнуться или подлезть с помощью смотровой ямы под автомобиль будет нужно, как только окажетесь внизу смотрите на переднюю часть автомобиля, там то вы и увидите ШРУСы (Для наглядности они синими стрелками указаны, а сам привод целиком красной), но на фото только один привод показан, соответственно другой на втором колесе находиться, кстати они и размерами отличаются, потому что коробка передач расположена не именно по центру, а смещена в бок, поэтому то и один привод идёт чуть длиннее, а другой чуть короче, вить привода то от самой коробки передач тянутся и идут на колёса (Вы это даже на фото ниже можете прекрасно увидеть).

Когда нужно ремонтировать ШРУСы ?
Сразу вам хотим пояснить что при выходе из строя ШРУСы уже не ремонтируются а сразу меняются на новые, поэтому если они у вас начали стучать, то смело можете идти в автомагазин и закупаться этими изношенными деталями, а в этой статье мы хотим лишь вам объяснить процедуру переборки ШРУСа и по необходимости добавления в него смазки (Со временем просто смазка высыхает и если её не будет, то ШРУС очень быстро выйдет из строя, а если её туда снова добавить, то он вам будет служить ещё долго верой и правдой), ну что начнём, в начале под автомобиль загляните и посмотрите на пыльники ШРУСов (Пыльники так же можно увидеть на фото выше, один из них кстати очень отчётливо показан синей стрелкой, это левый пыльник на фото выше), не порваны ли они и если с ними всё в порядке, то можно либо забыть об ШРУСах и ездить дальше, а можно и привод снять и перебрать ШРУСы, заменив в них пыльники на новые, добавив в них смазку и т.д., тем самым вы продлите им срок службы, если же оказалось что пыльник порван но ШРУС ещё не стучит, то ездить на автомобиле мы вам вообще не рекомендуем (Просто если дальше будете ездить, то ШРУС в ближайшее время выйдет из строя и вы пойдёте в автомагазин покупать новый), а сразу принимайтесь за снятие этого привода и меняйте на ШРУСе порванный пыльник, кстати когда пыльник будет снят, осмотрите попала ли грязь во внутрь или же нет (Если грязь попала под пыльник когда вы его снимите, то ШРУС тоже подлежит замене), но эту информацию по снятию привода, по снятию пыльника и других элементов вы найдёте чуть ниже по мере прочтения статьи, а сейчас мы вас хотим ознакомить с очень интересным видео-роликом, в котором подробно говориться о том как понять пришёл ли ШРУС в негодность или же ещё нет.

Как отремонтировать ШРУС на ВАЗ 2110-ВАЗ 2112?

Примечание!
Пример ремонта мы будем показывать на внутреннем ШРУСе, наружный точно так же снимается и практически точно так же ремонтируется, поэтому сложностей у вас возникнуть не должно, если вы наружный ремонтировать будете по этой статье!

Разборка:
1) Для его разборки и ремонта, сперва снимите сам привод с автомобиля (О том как это сделать, читайте в статье: «Замена ШРУСа на ВАЗ»), затем с помощью специальных клещей или пассатижей снимите два хомута которые крепят пыльник ШРУСа (Хомуты указаны стрелками на большом фото, на маленьком показывается пример каким образом они снимаются) и после чего эти хомуты снимите, следом если есть новый пыльник, то старый срежьте ножом и снимите, в случае если пыльника нового нет, тогда старый просто до упора назад сместите сняв для этого его с самого ШРУСа.

Примечание!
Для проведения всех работ по снятию и установке ШРУСа, сам привод лучше всего в тиски зажимать как это на фотографии выше показано, а то вам будет неудобно с него ШРУС сбивать, а так же сам пыльник (Хотя с пыльником проблем у вас не будет, тиски очень пригодятся лишь в случае когда ШРУС будете сбивать), но если тисков нет, то и без них обойтись можно, но это будет не так удобно!

2) Теперь с привода ШРУС сбейте, делается это при помощи молотка лёгкими ударами как показано на фото ниже, раз 5-10 ударите ШРУС и сам сойдёт с хвостовика и снимется, но только когда бить будете, будьте аккуратны, если вам этот ШРУС ещё нужен то делайте в таком случае всё аккуратно и удары наносите не по центральной части ШРУСа где у него все внутренности располагаются (Там сепаратор стоит с шариками), а по крайней части чтобы все эти внутренности не задеть, а то в таком случае ШРУС независимо от состояния придётся вам заменять на новый.

3) Когда ШРУС будет снят, налейте в ёмкость керосина и промойте хорошенько его в нём чтобы вся грязь с него отпала и старая смазка на сколько это возможно снялась, после чего ШРУС выньте и протрите чистой тряпкой (Если будете грязной, то частички грязи на нём останутся которые могут привести в будущем его быстрее в негодность) и дайте ему подсохнуть (На солнышко положите или если холодно на улице, то в отапливаемое помещение занесите на некоторое время).

Примечание!
Если вы снимите пыльник и под ним увидите грязь (Со смазкой не перепутайте, мы именно про частички грязи говорим) то можете даже и не мыть ШРУС, а сразу идти в автомагазин за новым, потому что если во внутрь где установлен сепаратор и шарики попадёт различного рода грязь, песок и т.д., то повышенный износ ШРУСа вам обеспечен, в связи с этим в ближайшее время он придёт в негодность, но если вы полностью всю грязь каким то образом сможете убрать, то данный ШРУС можете использовать дальше, но полностью убрать всю грязь у вас навряд ли получится!

4) И в завершение снимите с вала два кольца, одно кольцо стопорным является и пример его снятия показан на фото под цифрой 2, а другое кольцо называется упорным и располагается в пазу, снимается при помощи отвёртки как на фото 1 показано.

Сборка:
1. При сборке запастись изо-лентой нужно будет, в общём берите её и намотайте на хвостовик где шлицевая часть идёт (Просто по другому пыльник трудно установить будет) как это на фото 1 ниже показано, как только изо-лента будет намотана, устанавливайте пыльник доведя его до середины вала при этом (Если пыльник правого привода будете устанавливать, тогда выверите его ещё и наизнанку), после его установки, воспользовавшись гаечным ключом как оправкой, установите на шлицевую часть хвостовика новое упорное кольцо как это на фото 2 показано (Накидными головками даже и не пытайтесь пробовать, ими кольцо нормально установить не получиться, потому что фаска которая присутствует на головках зажмет его и кольцо не будет двигаться в связи с этим), затем отвёрткой тонкой установите новое стопорное кольцо (см. фото 3) и нанесите на шлицевую часть вала смазку для ШРУСов, как операции все будут проделаны, возьмите в руки ШРУС и установите его, для этого на вал его оденьте и следите за тем чтобы он ровно установился (В тисках кстати для удобства вертикально зажмите привод), после чего ударами молотка через дощечку забейте ШРУС до упора (Сильно не бейте, аккуратно делайте все и следите чтобы ШРУС ровно шёл и не наклонялся) как это на фото 4 показано, теперь заполните корпус ШРУСа смазкой (80 см. куб. нужно будет потратить на один ШРУС) и ещё немного смазки в пыльник заложите, ну и в завершение операции, сам пыльник который уже сидит на валу на ШРУС оденьте как он был закреплён ранее (То есть большой поясок пыльника должен на сам корпус будет сесть, а маленький в войти в специальную проточку на валу) и его двумя хомутами закрепите плотно, чтобы под него никакая грязь не попала и чтобы он не слез при езде со ШРУСа.

Примечание!
Когда пыльник установите, тонкой плоской отвёрткой чуть приподнимите малый поясок пыльника, для того чтобы избыток воздуха вышел из него и не было большого давления!

2. Ранее снятый привод устанавливается в обратном порядке снятию, в той статье на которую дана была ссылка (По которой вы снимали привод), есть рубрика Установка, вы её прочтите там кой какие нюансы сказаны, которые вы должны будете знать при обратной установке привода на своё место.

Дополнительный видео-ролик:
Наглядно увидеть процесс замены ШРУСа на новый, вы можете в ролике который мы закрепили чуть ниже:

Как самостоятельно заменить внутреннюю гранату на автомобилях ВАЗ

ШРУС (шарнир равных угловых скоростей) — механизм, позволяющий передавать крутящий момент между несоосными валами. Устройство активно используется на автомобилях переднеприводной компоновки. На каждом валу, выходящем из коробки передач их два — внутренний и внешний. Ремонт невозможен, при поломке узла его меняют в сборе.

1. В каких случаях требуется замена внутреннего ШРУСа
2. Замена внутреннего ШРУСа своими руками
3. Замена и ремонт пыльника
4. Ремонт ШРУС

В каких случаях требуется замена внутреннего ШРУСа

Замена внутреннего ШРУСа на переднеприводных автомобилях ВАЗ требуется при наличии следующих признаков:

• Хруст и стуки при движении и разгоне по прямой;
• Вибрация и толчки при переключении передач;
• Значительный люфт при пробе рукой;
• При полном выходе «гранаты» из строя — невозможность дальнейшего движения автомобиля.

» alt=»»>
Основной причиной неисправности «гранаты» ВАЗ является попадание воды и грязи через отверстие в порванном пыльнике. Вторая возможная причина поломки — резкое нажатие на «газ» при полностью выкрученных колесах, правда в этом случае рискуете убить внешнюю а не внутреннюю гранату.

Помимо вышесказанного, замена внутреннего ШРУСА на моделях ВАЗ—2110 и прочих, может понадобиться при низком качестве установленного ранее шарнира.

Замена внутреннего ШРУСа своими руками

» alt=»»>
Процедура замены «гранаты» одинакова для всей переднеприводной линейки ВАЗ, начиная с 2108, и заканчивая ВАЗ-2115, «калина», «приора», «гранта». Перед тем, как снять внутренний ШРУС, с КПП сливают масло. Далее действуют по следующему алгоритму:

1. Расконтривают и выкручивают ступичную гайку. Чтобы облегчить работу, на ключ следует надеть отрезок трубы длиной около 1 метра.
2. Нужную сторону автомобиля вывешивают на домкрате или подъемнике.
3. Снимают колесо.
4. Вынимают шайбу, расположенную под местом установки ступичной гайки.
5. Отсоединяют рулевой наконечник.
6. Производят извлечение ШРУСа из ступицы.
7. Поддев монтировкой, извлекают привод и внутренний шарнир из КПП.

На заметку: при одновременном удалении обоих приводов на их место следует установить подходящую по размеру оправку.

Как поменять «гранату» при снятом приводе? Для этого вал зажимают в тисках, ослабляют хомуты и снимают пыльник. После этого ударами молотка сбивают шарнир со шлицов.

Новый ШРУС следует набивать, нанося легкие удары молотком по его торцу. Для этого лучше использовать деревянную киянку. Предварительно «гранату» набивают специальной смазкой.

Перед установкой нового шарнира равных угловых скоростей необходимо очистить его посадочное место от старой смазки и установить новый пыльник. Сборка проводится в обратной последовательности.

Ремонт считается оконченным после успешных ходовых испытаний. При этом со стороны привода не должно быть никаких посторонних звуков во всех режимах движения автомобиля.

Замена и ремонт пыльника

Пыльник без снятия гранаты поменять можно при наличии специального оборудования. Его работа продемонстрирована на видео.
» alt=»»>
Если такого приспособления у вас нет, для снятия и замены необходимо произвести вышеописанную процедуру по извлечению привода и демонтажу шарнира. Процедура необходима при наличии на пыльнике даже мелких сквозных повреждений.

Временный ремонт пыльника ШРУСа можно произвести, не снимая его с автомобиля. Для этого необходимо тщательно зачистить и обезжирить повреждение, после чего заклеить его кусочком резины и клеем на основе цианокрилата (суперклей).

Альтернативным методом ремонта является герметизация отверстий с помощью силиконового герметика. Следует помнить, что для его полной полимеризации требуются сутки.

На заметку: экспресс-ремонт является временной мерой. Замена пыльника внутреннего шарнира может быть ненадолго отложена, но не отменена полностью. Обычно подобные методы ремонта используют, чтобы добраться до ремонта.

Ремонт ШРУС

Как было сказано выше, шарнир не подлежит ремонту. Условно к числу ремонтных мероприятий можно отнести промывку «гранаты» после езды с поврежденным пыльником.

Промывку производят тогда же, когда осуществляется замена поврежденного пыльника на гранате. Шарнир аккуратно сбивают с вала, осматривают на предмет повреждений и тщательно отмывают от попавшей грязи и смазки в бензине или керосине.

После промывки узел набивают смазкой и монтируют на место, предварительно установив пыльник. Процедура имеет смысл только в том случае, если явных признаков неисправности шарнира не возникало.

Хрустящая или стучащая деталь однозначно нуждается в замене, поскольку на рабочих поверхностях внутренней обоймы образуется выработка, и остановить разрушение уже не представляется возможным. Дальнейшая эксплуатация автомобиля может оказаться опасной для водителя и других участников дорожного движения.

Замена шруса ВАЗ 2110, 2111, 2112

Основная причина замена шруса ВАЗ 2110, 2111 или 2112 – это повреждение пыльника. В этом случае на гранату (так часто в обиходе называют эту деталь) попадают грязь, химические реагенты, пыль, влага, песок, и она быстро теряет работоспособность. Понять, что штрус вышел из строя, можно при характерном хрусте на поворотах, которые делаются на ускорении. В этом случае машину нужно срочно вести на ремонт. Замена шруса ВАЗ 2110 и других моделей своими руками – вполне доступна. Но изначально нужно понимать, что работа требует тщательности и точности. Как починить – будет описано ниже, но сначала целесообразно ознакомиться с устройством данного узла.

Необходимые запчасти

На каждом авто установлены две гранаты: внутренняя и внешняя. Первый шарнир передает вращение на вал от КПП, второй – на ступицу от вала. В зависимости от объемов ремонта вам могут потребоваться:

• внутренний шарнир (артикул 302315, 2108-2215056);
• внешний шрус (артикул 3107K, 2110-2215012);
• вал привода передних колес (артикул 2110-2215070, 21100221507000);
• чехол (артикул 2110-2215068, 21100221506800, 2108-2215068);
• буфер (артикул 2108-2215073-01);
• фиксатор шарнира (артикул 2108-2215086);
• стопорное кольцо внутреннего шарнира (артикул 2108-2215104, 21080221510400, 2121-2215084);
• упорное кольцо (артикул 2121-2215082);
• хомут (артикул 2108-2215034Ч, T-00040, 2108-2215036, 2108-2215034-31, 2108-2215034);
• защитное кольцо (артикул 2108-3103060, 21080310306000).

Необходимые для ремонта инструменты.

Для снятия и установки шруса ВАЗ 2110, 2111, 2112 потребуются такие инструменты:

• домкрат;
• ключи на 17 и 19;
• плоскогубцы
• головки на 13, 14, 15, 16, 17 и 30;
• монтировка;
• вороток;
• баллонный ключ;
• смазка;
• ветошь.

Ремонт своими руками вполне обоснован экономией времени и денежных средств. Поскольку цена работы по замене шруса ВАЗ 2110 и других моделей в автосервисе составляет: за внешний – 1100 рублей, за внутренний – 1300 рублей. Тарифы актуальны на 15.02.2019 года. А это сопоставимо со стоимостью самих деталей.

Порядок операций

Если нет смотровой ямы или эстакады, для ремонта нужно подготовить место. Поднять машину домкратом, поставить на ручной тормоз, обеспечить рабочую зону хорошим освещением, подпереть колеса фиксаторами.

Замена внутреннего шруса ВАЗ 2110 и других моделей выполняется аналогично внешнему шарниру. Они оба расположены на валовом приводе, до которого нужно добраться в первую очередь:

1. На картерной защите выкручиваются по две гайки спереди и сзади.
2. Из коробки нужно слить масла – процентов 40 от общего объема.
3. При замене правого шруса ВАЗ 2110 срываются колесные болты справа, если меняется левый – слева.
4. Полностью выкручивается крепеж наружного шарнира.
5. Теперь нужно еще поддомкратить машину и снять колесо.

На этом этапе становятся доступными два ступичных болта, крепящие гранату, их нужно вывернуть.

Последоветельность замены наружного и внутреннего шруса ваз 2110 2111 2112 смотрите на этом видео :

Резюмируем

Как видно из вышесказанного, замена наружного шруса ВАЗ 2110, 2111, 2112 и внутреннего шарнира не сложна и занимает немного времени. Чтобы узел менять как можно реже, целесообразно проверять пыльники и менять смазку через каждый 100 тысяч километров.

Замена пыльника гранаты ваз 2110 своими силами

Пыльник гранаты и его замена

Граната автомобиля ВАЗ 2110 представляет собой шарнир равных угловых скоростей, заставляющий ведущие передние колеса вращаться и позволяющий им поворачиваться. Особенность данного устройства состоит в том, что оно способно передавать вращательные движения полуосям, находящимся по отношению друг к другу под меняющимся постоянно углом.
Замена пыльника гранаты ваз 2110 необходима в том случае, когда слышны шум и стуки, особенно при езде по песку. Заменить пыльник гранаты ваз 2110 можно спокойно своими руками, благо есть пошаговая инструкция.

Шарнир равных угловых скоростей или ШРУС

Ваз 2110 пыльник гранаты

Конструкцией автомобиля предусматривается, что на шарнир действует значительная нагрузка и изготавливается он из весьма прочных сплавов. Ухоженный и хороший ШРУС (граната) может прослужить дольше, чем сам автомобиль.
Для достижения такого результата и экономии денежных средств, потому что процедура замены шарнира обходится недешево, следует соблюдать некоторые правила. Одно из таких правил заключается в систематической проверке состояния и своевременной замене пыльника гранаты.
Самыми главными врагами гранаты автомобиля являются грязь, пыль, вода и песок, попадающие в рабочую часть во время движения. Чтобы защититься от таких разрушающих факторов, устанавливаются пыльники, представляющие собой защитные резиновые конусы, весьма плотно закрывающие механизм ШРУСА ваз.
Если вы обнаружили, что пыльник гранаты порвался, то его нужно заменять незамедлительно. В процессе периодических технических осмотров нужно внимательно просматривать пыльники и выполнять их замену при необходимости.

Примечание. При обнаружении на пыльниках складок, трещин, ухудшении эластичности резины и иных деформаций и повреждений, не следует откладывать замену в «долгий ящик».

Замена пыльника ШРУС

Ваз 2110 граната и ее пыльник

Процесс замены пыльника не такой сложный, как кажется на первый взгляд.Большинство автовладельцев меняют пыльники поочередно, то есть при износе внутреннего пыльника гранаты меняют его, не трогая наружный.
А спустя время, после повреждения или износа наружного пыльника, меняют его. Это бессмысленная трата средств, сил и времени.

Примечание. Настоятельно рекомендуется при необходимости обслуживания и ремонта ШРУСов, снимать полностью вал и заменять одновременно и внутренний, и наружный пыльники.

Ваз 21102 граната

Этому есть логические объяснения:

• Во-первых, при повреждении одного пыльника, глупо предполагать, что второй сохранился в идеальном состоянии. Скорее всего, второй пыльник напомнит о себе также спустя короткое время и придется вновь ставить автомобиль на ремонт.
• Во-вторых, при снятии одного ШРУСА, второй снимается гораздо удобнее и проще простого, чтобы проверить его состояние и одновременно произвести замену двух пыльников.

Примечание. Замена и осмотр смазки в шарнирах лишней не бывает никогда, а позволяет автомобилю проехать еще десятки тысяч километров.

• В-третьих, даже при многократной замене пыльников и смазки в гранатах – это обходится намного дешевле, чем покупка новых шарниров из-за глупой экономии и банальной лени.

Ваз 2110 гранату заменить

Этапы работ

Замена пыльника производится в следующем порядке:

• Сначала транспортное средство устанавливается на стояночный тормоз и под задние колеса помещаются фиксирующие бруски.
• Затем распускается гайка ступицы, предварительно убрав защитный колпачок при помощи отвертки.

Примечание. Для данной процедуры необходим надежный инструмент вместе с трубой, потому что данную гайку зажимают с большим усилием.

• После отвинчивания гайки ступицы, распускаются колесные болты (все манипуляции проводят на машине, расположенной на земле).
• Затем поднимается переднее колесо машины и монтируются упоры под кузов, чтобы закрепить переднюю секцию автомобиля.
• Отвинчиваются колесные болты, вытаскивается стопорная шайба гайки ступицы.
• Откручиваются два болта, фиксирующие нижнюю шаровую опору от поворотного кулака.
• После этого рулевое колесо поворачивается в сторону, зависимо от того, на какой выполняется замена.
• Отжимается поворотный кулак со стойкой и вытягивается со ступицы шлицевой конец внешнего ШРУСА.

Граната на ваз 2110

• С помощью монтировки из коробки передач выталкивается внутренняя граната.

Примечание. В том случае, когда запланировано стаскивание обоих приводов, то в коробку передач после съема первого привода вкладывается технологический стопор.
Можно использовать в качестве фиксатора старый внутренний ШРУС. В противном случае после снимания следующего привода могут сместиться шестерни дифференциала, и в процессе сборки будет невозможно вложить ШРУСЫ.

• После этого в тисках закрепляется вал привода, демонтируются хомуты с внешнего и внутреннего ШРУСов, пыльники откручиваются наизнанку.

Примечание. В том случае, когда пыльники повреждены, то их можно срезать при помощи ножа.

• С помощью выколотки и молотка ШРУСЫ сбиваются с вала, прилагая усилия на обойму шарнира.
• Затем промывается ШРУС при помощи бензина, удаляется старая смазка и попавшая грязь.
• Новый пыльник насаживается на вал и набивается на шлицы, которые предварительно заполняются смазкой ШРУС.
• При помощи клещей на валу привода зажимается хомут пыльника.

Примечание. Чтобы выровнять давление воздуха в пыльнике отверткой отвинчивается внешняя кромка чехла, лишь после этого зажимается внешний хомут.

• В процессе монтажа внутреннего ШРУСА не следует забывать о пластиковой заглушке, размещенной на конце вала.
• Перед началом монтажа собранных приводов на внутреннем ШРУСЕ устанавливается новое упорное кольцо.
• После вставки привода в коробку передач, он насаживается до полного крепления в полуосевой шестерне ШРУСА.

Примечание. В процессе следует использовать молоток, ударяя им вдоль оси по валу. (Также нужно пользоваться смягчающей проставкой, к примеру, деревянным бруском).

• Дальнейший монтаж выполняется в обратном порядке, при этом не нужно забывать менять старую гайку ступицы. Также после затяжки необходимо закрепить конец гайки, чтобы избежать раскручивания.

Примечание. При замене пыльников рекомендуется проводить осмотр общего состояния всех имеющихся рабочих частей, обновлять смазку.

Кроме того, полезно будет посмотреть соответствующее видео и фото – материалы по замене. При работе своими руками нужно уделять инструкции тщательное внимание.
Таким образом, можно будет избежать ошибок и научиться все делать правильно, тем самым, сэкономив на ремонте, цена которого в мастерских не низкая.

Замена Пыльника Шруса Ваз 2115

ШРУС на ВАЗ 2114: без проблем замена

Замена шарнира CV на ВАЗ 2114 производится после диагностики его неисправности. Как правило, этот узел обязательно должен обслуживать 100 000 километров. ШРУС может потерпеть неудачу раньше, если владелец автомобиля не проверяет целостность своих пил и не меняет их пригодность. Затем через трещины или разрывы большое количество грязи попадает в шарнирный механизм, что делает сборку очень быстрой. Симптомами неисправности заготовки являются стук и чистый звук, когда передние колеса вращаются в любом направлении.

Такова операция замена ШРУС на ВАЗ 2110-14, не займет много времени. Вам необходимо установить автомобиль на смотровое отверстие или путепровода для выполнения. Под задним колесом, расположенным сбоку от снятого, нужно поставить колодки. Если в канаве плохое освещение, светодиодный фонарик, который можно прикрепить к голове, не повредит. Это освободит обе руки для работы. Вот список других поддельных инструментов:

• набор ключей или головок;
• плоскогубцы;
• молоток;
• съемник для экструдирования тяги шаровой тяги;
• давление;
• шаровой ключ и домкрат;
• отвертка;
• Смазка ШРУС-4;
• ветошь.

Толкатель представляет собой чугунную чашку с боковой канавкой и резьбовым стержнем для экструзии. Довольно распространенное устройство, его можно встретить у многих автовладельцев.

Руководство по сборке

Перед снятием колеса с неисправного устройства его необходимо снять с помощью 30-миллиметровой крышки, сначала вытащив чугунный ствол из гнезда. Действует следующая аннотация:

1. Открутите колесные болты гаечным ключом, поднимите автомобиль с помощью домкрата и снимите колесо. Вернуться к концу ступичная гайка, снимите шайбу с помощью отвертки. Если двигатель оснащен поддоном для масляного картера двигателя, его необходимо будет снять. Некоторые специалисты советуют перед снятием привода слить часть масла (1,5-2 литра), чтобы оно не начало вытекать через разрезное отверстие при снятии узла.
2. Освободите и снимите гайку шарового шарнира тяги, используя съемник, вытащите палец из гнезда в передней подвеске. Возврат для удобства весь узел вручную открутите 2 болта крепления шара. Удерживая тормозной диск обеими руками, осторожно вытолкните вал ШРУСа из шпинделя ступицы и отведите его в сторону.
3. Другой конец шарнирного соединения ВАЗ 14 должен быть удален из закрученной части в коробке, находясь в смотровой канаве. Для этого вам нужно будет положить монтажный нож между корпусом коробки и гранатой, затем резко вытащить сборку из гнезда, используя крепление в качестве рычага. Если деталь нельзя эксплуатировать, ее можно оторвать от места легкими ударами молотка по монтажному лезвию. Перед удалением лучше заменить контейнер под картонной коробкой, поскольку масло может вытечь. Вся коллекция затем удаляется вручную. Для дальнейшей разборки требуются тиски.

Замена багажника на внешнее сочленение ВАЗ 2108-2115

Замена пыли внешний ВАЗ ШРУС 2108/2109/2110/2111/2112/2113/2114 /2115 _ Instagram:.

Замена паяльных гранат (швов) ВАЗ 2108, 09, 99, 13, 14

Это видео также поможет тем, кто меняет сам цикл, поскольку процесс также включает в себя его удаление. Приятного просмотра.

Разборка CV-соединения ВАЗ 2114

Вал узла плотно зажат в давлениях, ближе к внешней гранате, если внешний шарнир заменен. Проверьте статус загрузки здесь. Если трещин или повреждений нет, а резина продолжает быть эластичной, то нужно расстегнуть только один зажим, удерживающий башмак на корпусе гранаты.

Затем он скручивается или просто смещается, чтобы не мешать. Затем, удерживая часть гранаты одной рукой, изнутри ее края нанесите легкий удар молотком. В этом случае, когда нужно заменить лимон, не о чем беспокоиться, вы можете смело чистить его, пока он не спустится из шахты. Крышка с обнаруженными дефектами закручивается назад, 2-й зажим откручивается, а деталь снимается с вала. Внутренний шарнир разбирается так же, как и внешний шарнир, нужно всего лишь зажать вал в рукоятке возле гранаты.

Установка новых деталей и сборка

Сначала замените концевую колодку CV, если необходимо. Это сделано в обратном порядке. Последовательность такова: сначала зажмите вал, наденьте новый башмак, а затем сдвиньте зажим и затяните его. Не пытайтесь надевать чехол на вал в сочетании с зажимом, это очень запутанно. Для этих целей лучше брать новые зажимы. Следующий шаг. положить последнюю гранату на шахту так, чтобы трещины совпали.

Затем через деревянную проставку легкими ударами молотковая часть движется к валу до упора. Предупреждение! Перед сборкой убедитесь, что обычно внутри смазки CV нет смазки. Согласно документации на автомобиль ВАЗ 2114, в полости внутренней гранаты должно быть более 80 см³ масла, в наружной. более 40 см³. В качестве смазки необходимо использовать специальное густое масло «ШРУС-4».

После того, как лимон положен, на его тело натягивают файл и фиксируют с помощью зажима. При необходимости операцию следует повторить с другой гранатой. Сейчас весь случай узел можно поставить на место, для этого он проходит из смотровой ямы одним концом в просвет над нижним рычагом и опирается на последний. В принципе со всем этим не следует путать внешние и внутренние концы. Если вы выполняете операцию впервые, то при удалении сборки не будет лишним наметить внешнее соединение CV.

Другой конец диска вставлен в слот Коробки передач так что слоты одинаковые. Теперь вам нужно выбраться из канавы, взять молоток и деревянную проставку и загнать диск в розетку. Впечатления должны быть сделаны тщательно, ни в коем случае. При этом вам нужно изредка заглядывать под машину, контролируя процесс входа в вал внутренняя граната в коробке.

Как только один конец диска на месте, вы можете создать следующую сборку в обратном порядке. Перед этим проверьте техническое состояние шарового шарнира и пальца. Когда палец можно просто повернуть в футляре вручную или он просто свисает, деталь необходимо заменить с помощью удобного чехла. Если поначалу некоторое количество масла вытекло из коробки, его необходимо вылить обратно через соответствующую шейку.

Пыльники нужно менять чаще, чем сами швы CV, так как агрегат может обслуживать 100-150 тысяч километров, а шины. в лучшем случае 30 тысяч. Нет необходимости снимать весь привод, чтобы заменить пилу внешней гранатой, просто вытащите вал из гнезда ступицы. Но такой замены недостаточно, что неудобно и глупо. Причина в последнее время вам все равно придется разобрать машину и полностью снять диск, чтобы поменять его лесопилка внутренний шрус.

Поэтому всегда рекомендуется создавать замену для всех 4 пил одновременно, что сэкономит вам много времени и усилий. После замены шарнирных соединений и пыльников нет необходимости разрушать / затягивать передние колеса, если вы не заменили изношенный стержень управления во время работы.
