Панель приборов на автомобиле Лада Калина: как снимаем?

В салоне Калины

Панель приборов автомобиля Лада Калина выполнена из более мягкого пластика, чем приборные панели других моделей Волжского автомобильного концерна. Несмотря на это, качество сборки торпеды данной машины оставляет желать лучшего. В первую очередь связано это с тем, что процесс сборки приборной панели автомобиля Лада Калина не автоматизирован.

Все собирается вручную, поэтому качество подгонки отдельных деталей торпедки напрямую зависит от опыта и умения рабочего персонала. Когда машина сходит с конвейера, отдел технического контроля проверяет только ширину зазоров приборной панели, на надежность закрепления внутренних элементов внимания никто не обращает. А зря, ведь, по опросам владельцев, одним из самых больших недостатков машины является скрип плохо закрепленных элементов приборки. Именно поэтому многие автолюбители интересуются, как снять панель приборов на автомобиле Лада Калина для создания дополнительной шумоизоляции.

Снятие панели приборов на Ладе Калине, не оснащенной подушкой безопасности переднего пассажира, — сравнительно простая процедура, и ее можно провести, даже не имея специальных навыков.

Демонтаж приборной панели автомобиля

Здесь спрятаны крепления торпеды

Если вас замучили скрипы во время движения и вы думаете, как разобрать панель передка автомобиля Лада Калина, вам пригодится следующая инструкция.

Для демонтажа торпедки понадобятся такие инструменты:

крестовая отвертка с короткой ручкой;
шлицевая (минусовая) отвертка с короткой ручкой;
трубчатый ключ на 10;
маркер.

Кроме того, потребуется толика терпения и аккуратность при выполнении работ.

Алгоритм действий при разборе и снятии торпедки.

Для начала необходимо отогнуть резиновые уплотнители передних дверей от передних стоек.
После этого нужно снять пластиковые накладки передних стоек. Каждая из них держится на 3 клипсах. Используйте шлицевую отвертку в качестве рычага.
Далее необходимо открутить саморезы, крепящие верхнюю переднюю (по ходу движения) накладку панели. Их 2: один справа, другой слева, оба расположены возле стоек.
После этого нужно снять верхнюю переднюю накладку, осторожно потянув ее на себя. Она закреплена не только саморезами, спереди ее удерживают клипсы. Снимая панель, постарайтесь не растерять их.
Затем необходимо открутить все саморезы и снять накладки на боковых воздуховодах.

Теперь можно приступить к демонтажу центральной консоли.

Сначала нужно снять пепельницу. Для этого достаточно вытянуть ее до упора назад (по ходу движения авто) и открутить 4 самореза, которыми она крепится к консоли.
Затем необходимо поддеть отверткой и вытащить заглушки, расположенные справа и слева от кнопки аварийной сигнализации.
После этого нужно открутить 2 самореза, расположенных под заглушками и закрепляющих центральную консоль снизу.
Теперь следует аккуратно вытянуть консоль на себя и отсоединить от нее всю проводку, предварительно пометив маркером, что куда крепится. Если у вас нет маркера, можно сфотографировать на телефон, какие провода куда втыкаются.
После демонтажа центральной консоли нужно открутить 2 болта и 5 саморезов и снять кожух рулевой колонки.
Затем необходимо выкрутить 2 самореза и демонтировать внешнюю накладку комбинации приборов.
Далее нужно открутить сверху ключом на 10 все гайки крепления приборной панели.
После этого необходимо оторвать стопорные шайбы, на которые посажен воздуховод отопителя, выкрутить остальные саморезы, закрепляющие приборную панель, и снять ее, вытянув на себя.

Во время установки нужно прикрепить торпедку к воздуховоду саморезами.

Замена лампочек в комбинации приборов

Наверное, почти все владельцы автомобилей семейства Лада Калина хотя бы раз за время эксплуатации своего транспортного средства сталкивались с такой ситуацией: садишься в машину, поворачиваешь ключ в замке зажигания, а подсветка панели приборов не горит. Или может не гореть лампочка подсветки жидкокристаллического индикатора. Это распространенная проблема в автомобилях первого поколения. Дело в том, что, по признанию руководства Волжского автомобильного завода, лампы освещения комбинации приборов и салона для семейства Лада Калина до 2013 года заказывали у сомнительного производителя.

Снятие и разбор комбинации приборов осуществляются в следующем порядке.

Сначала нужно отключить массу или снять минусовую клемму с отрицательного вывода аккумуляторной батареи.
Затем необходимо опустить рулевую колонку в крайнее нижнее положение.
После этого следует снять декоративную накладку комбинации приборов, открутив 2 самореза.
Далее нужно вытянуть накладку из ниши.
После этого необходимо аккуратно открутить винты крепления щитка приборов и повернуть щиток «лицом» вниз. Станет видна зеленая колодка жгута проводов.
При помощи минусовой отвертки нужно аккуратно повернуть черный фиксатор по часовой стрелке.
После установки фиксатора в правильное положение остается только снять щиток приборов.

После того как щиток снят, можно вынимать из него перегоревшие лампы вместе с патронами. Выворачиваются они против часовой стрелки.

Менять лампы лучше вместе с патронами. Если вы прочли инструкцию, но не до конца поняли, как снять панель приборов на автомобиле Лада Калина, обратитесь в официальный сервис.

Разборка приборной панели Калина1, ремонт.

После того как поставил реле дневного ходового света ДХО-30, заметил, что подглючивает сигнальная лампа дальнего света, то горит, то нет, при этом фары светят исправно. Видимо проблема была и раньше, но в городе особо дальним светом не пользуешься, с ближним катаешься, в общем заметил проблему, решил исправить. Надавливая на панель, или шевеля разъем сигнальную лампу можно было «включить». Сигнал от ламп по проводам в разъем приходит, итеряется в панели.
Разбираем панель. Особо сложного ничего нет, за исключением стрелки тахометра. Итак приборка 1118-3801010:
1) Рекомендую ОЧЕНЬ сфотографировать панель при выключенном зажигании. В каком положении находятся стрелки, при сборке это пригодится.

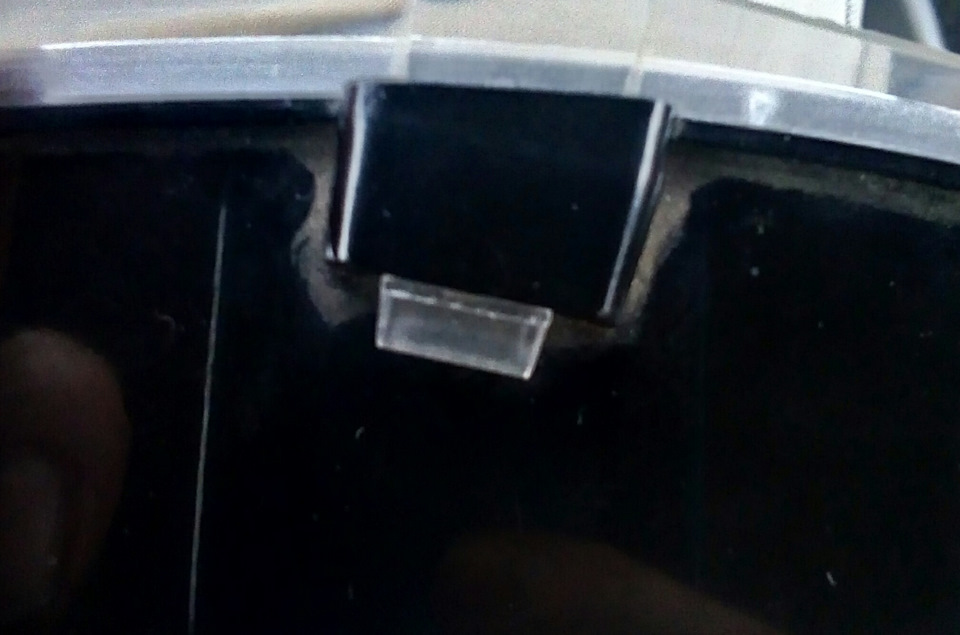

2) Снимаем стекло, отжав защелки по периметру

3) Снимаем стрелки. Проблема в моем случае была с тахометром, ну ни в какую стрелка сниматься не хотела, поцарапал матовую поверхность ногтями. Потертости потом просто замазал немного подсохшим черным маркером. Свежий маркер при высыхании дает блеск, а здесь матовая поверхность.

На ютубе есть ролик, там подкладываем под стрелку плотную бумагу, и под ось стрелки заводим маникюрные ножницы с изогнутым концом. Получается типа рычага. Давим на кольца ножниц вниз, кончики лезвий давят снизу вверх. Можно подложить под ножницы линейку или другой плоский предмет. Фото не сделал, думаю понятно.
4) На задней стенке раскручиваем шурупы крепления вроде 7 штук, или 8. Снимаем заднюю крышку.
5) На плате еще два шурупа, их так же выкручиваем.

Все плату можно отделить от корпуса. Собираем в обратной последовательности.

Первоначальный осмотр особо ни чего не выявил. Берем увеличительное стекло, микротрещены это бич электроники, которая эксплуатируется в условиях вибраций, коих в автомобиле предостаточно.

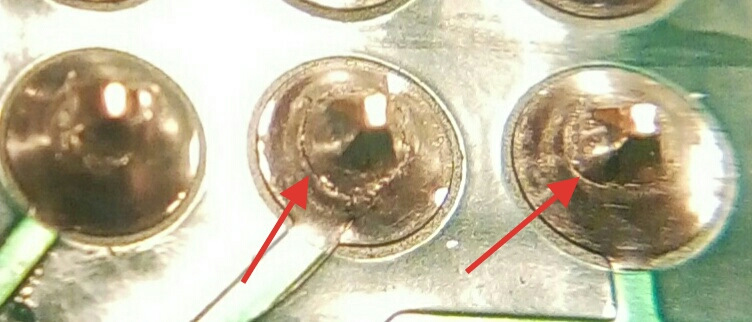

И вот оно — микротрещены на пайке разъема, как раз контакт сигнальной лампы (светодиод) дальнего света трещина по всему периметру пайки. Плюс несколько хороших микротрещин, которые бы проявили себя позже.

Берем паяльник и пропаиваем разъем. Оказалось, что вот эти контакты не пропаиваются нормально, т.е. заводскай брак, не залудили, припой не лег как нужно. Пришлось убрать припой, и с активным флюсом заново пропаять. Хорошие контакты просто пропаял с канифолью, на всякий случай. Отмываем плату спиртом от остатков флюса. Собираем панель обратно. Рекомендую стекло пока не ставить, возможно придется корректировать положение стрелок. Стрелку тахометра насадить на ось слегка, чтобы можно было снять.

Подсоединяем разъем к панели включаем тест панели (нажать кнопку сброса на панели и включить зажигание). Смотрим, положение стрелок, при необходимости корректируем. После коррекции, рекомендую снять разъем и снова подсоединить. Связано с тем, что панель при подаче напряжения проводит первоначальную калибровку шаговых двигателей.
У меня получилось следущее, выставил стрелки, запускал тест, смотрел, начальное и крайнее положение, корректировал положение стрелки снимая ее, и устанавливая в нужное положение. Добился совпадения шкал. Включал, выключал зажигание, заводил двигатель — все стрелки на своем месте.
Последним ставим стекло, соответсвенно панель нужно разединить с разъемом. Отсоединил разъем, поставил стекло, воткнул панель обратно, подсоединил разъем и охренел. Картина была следующая

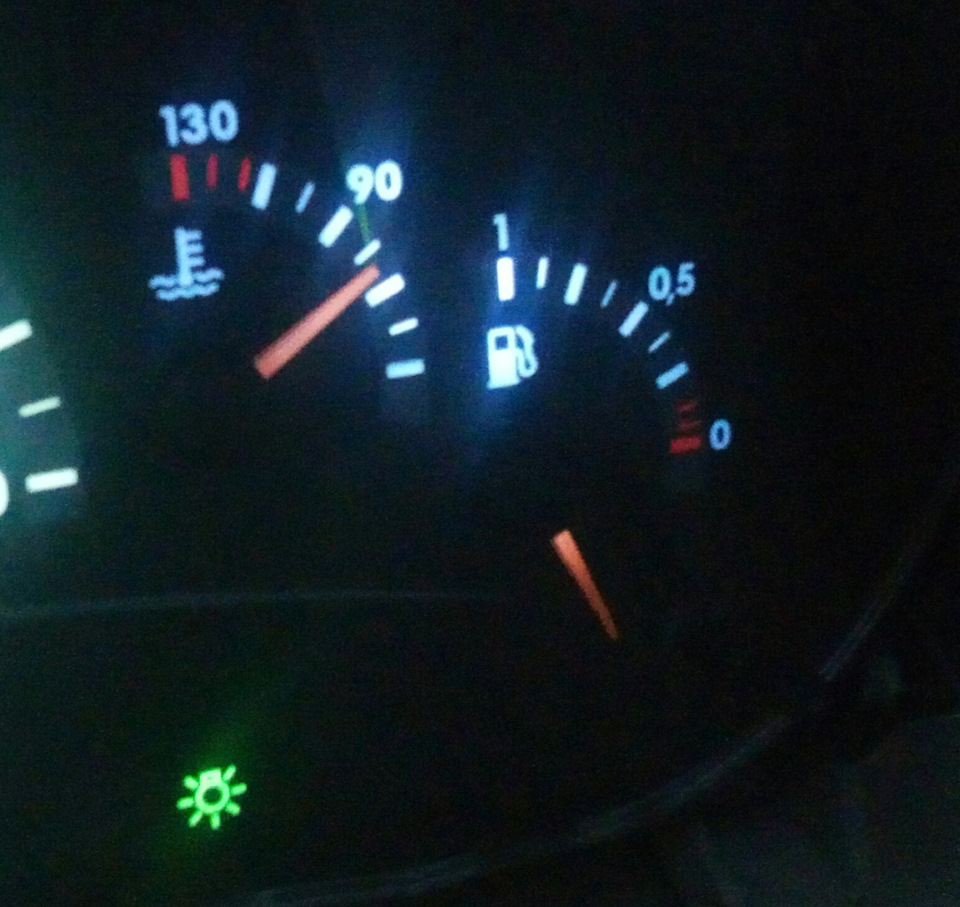

Бензин минус полбака! Температура не совпадала градусов на 30! (Температуру смотрел через емл адаптер с k-line шины). Причем до разъединения, подсоединения, разъема все стрелки были в норме!
Пришлось снова снимать стекло, снимать стрелки, ставить в нужное положение. После корректировки я уже ученый скидывал разем панели, присоединял снова. Две, три итеррации и стрелки выставлены. Стрелку тахометра насаживаем на ось плотно.

Цена 0р. Время: час поиск в инете информации как разобрать панель, часа полтора на разборку, пропайку, минут тридцать на выставление стрелок и установку панели.

PS Раньше ездил с ближним светом, соответсявенно панель подсвечивалась, сейчас автоматом включаются ДХО, подсветки панели нет, что лично мне не удобно. Возникла идея включать подсветку панели приборов при включении зажигания.

Разборка приборной панели калина

В любом автомобиле для информирования водителя о состоянии машины на торпеде расположены различные приборы и индикаторы. В статье рассматривается, из чего состоит панель приборов автомобиля Лада Калина, какие есть неисправности, как выполнить ее ремонт и демонтаж.

Описание и расположение индикаторов и приборов на панели

Благодаря приборки водитель получает информацию о состоянии авто и скорости передвижения.

Приборка Лада Калина 2

Начинающему автолюбителю следует с первых дней знать о назначении сигнальных лампочек.

Ниже дается описание приборки:

1 — тахометр — прибор, показывающий, с какой частотой вращается коленчатый вал;
2, 4 — указатели поворота, соответственно левого и правого;
3 — спидометр, отображает реальную скорость движения транспортного средства;
5 — указатель температуры охлаждающей жидкости;
6 — указатель, показывающий уровень топлива в баке;
7 — сигнальная лампа резерва топлива;
8 — кнопка, с помощью которой обнуляются суточные показания пробега;
9 — лампа, показывающая, что включена аварийка, при которой мигают габаритные огни и поворотники, сигнализирующие о неисправности авто;
10 — лампа электроусилителя руля. Тухнет при включении зажигания. Если продолжает гореть, значит ЭУР неисправен;
11 — индикатор дальнего света. Лампочка горит, если включен дальний свет;
12 — сигнализатор включенного ручного тормоза;
13 — индикатор наружного освещения;
14 — сигнализатор неисправности подушек безопасности;
15 — сигнализатор аварийного давления масла в системе авто;
16 — сигнализатор иммобилизатора;
17 — жидкокристаллический экран, отображающий информацию от бортового компьютера;
18 — индикатор неисправности ремней безопасности;
19 — лампочка зарядки аккумулятора;
20 — индикатор аварийного уровня тормозной жидкости;
21 — лампочка электронного распределения тормозных сил, красный свет говорит о неисправности;
22 — сигнальная лампа тормозных колодок;
23 — индикатор антиблокировочной тормозной системы (АБС);
24 — постоянно горящая оранжевым лампочка сигнализирует о проблемах с двигателем.

После запуска двигателя индикаторы загораются оранжевым светом. Если в системе все работает нормально, то они тухнут спустя 1-2 секунды.

Приборка Лада Калина

Возможные неисправности

У приборной панели возможны следующие неисправности:

Не работают указатели уровня топлива или температуры. Причина может быть в неисправности датчиков или повреждении проводки.
При полном баке стрелка уровня топлива падает в нулевое положение.
Стрелка на указателе уровня топлива движется скачкообразно и часто опускается в нулевое положение.
Индикатор резерва топлива не тухнет.
Если не горят какие-либо индикаторы на приборке, причина может быть в сгоревших лампочках, недостаточном контакте патрона лампочки и печатной платы, окислении контактов, обрыве проводов, неисправности датчика индикатора.
При неработающем спидометре причина может быть в гибком вале привода прибора: плохо затянуты гайки, обрыв, механическое повреждение и т.д. (автор видео — RasH19).

Инструкция по демонтажу и ремонту

Демонтаж приборки может потребоваться для выполнения тюнинга, замены ламп подсветки или ремонтных работ. Узнать, как снять панель приборов на Лада Калина, можно из инструкции по эксплуатации автомобиля.

Светодиодная подсветка приборки

Инструменты и материалы

Прежде чем разбирать панель приборов Калина 2, необходимо приготовить следующие материалы и инструментарий:

набор ключей;
крестовую и плоскую отвертку;
детали и лампочки для замены.

Перед выполнением работ следует отключить питание автомобиля, сняв отрицательную клемму с аккумулятора.

Снятие торпеды Калины

Алгоритм действий

Процедура разборки состоит из следующих шагов:

Воспользовавшись крестовой отверткой, нужно выкрутить два самореза.
Далее необходимо снять накладку с панели приборов.
На следующем этапе выводятся из сцепления пружинные фиксаторы.
Выкрутив два винта, нужно сдвинуть панель на себя.
Фиксатор, удерживающий колодку, нужно поддеть с помощью плоской отвертки и повернуть.
Далее нужно отсоединить разъемы с проводами и можно спокойно снимать приборку.
Для снятия стекла с щитка приборов следует отщелкнуть пластмассовые фиксаторы.

После демонтажа можно производить замену неисправных деталей и лапочек подсветки. Если перегорели светодиодные сигнализаторы на Лада Калине, то их заменить невозможно, так как они впаяны. В этом случае нужно менять полностью панель приборов Лада Калина 2. Приборка Калина собирается в обратной последовательности.

Таким образом, зная, как разобрать панель на Калине, можно самостоятельно выполнить ее ремонт, если не горит подсветка или сигнальные лампочки.

Видео «Замена лампочек на Лада Калина»

В этом видео демонстрируется, как заменить лампочки приборки (автор ролика — IB Channel).

Комбинация приборов, или иначе — щиток, как его многие называют, необходимо снимать на Калине в разных случаях, и основные из них будут перечислены ниже:

Неисправность внутренних механизмов или лампочек, требующих ремонта или замены
Выход из строя всей комбинации — обычно бывает не так часто (с панелями производства VDO исключительно редко)
Желание владельца поменять штатную накладку на другую
Замена щитка на другой (к примеру Gamma)

Для выполнения данной работы, из инструментов нам понадобится обычная фигурная отвертка и короткая, чтобы открутить болты крепления накладки, впрочем, обо всем по-порядку расскажу ниже:

Снятие и установка щитка приборов на Калине

1. Первым делом нужно опустить руль до конца вниз с помощью регулировки положения, которая находится под рулевой колонкой. Опускаем рычаг вниз и соответственно руль тоже.

2. Затем, берем короткую крестовую отвертку(использовал марки Ombra) и откручиваем два болта крепления накладки щитка приборов, как показано на фотографии ниже:

3. После того, как этот шаг выполнили, аккуратно тянем эту накладку на себя, и вынимаем ее, преодолевая препятствие металлических фиксаторов. Доставать ее будет не просто, придется немного выворачивать из стороны в сторону. У меня получилось это сделать и вынуть ее в правую от руля сторону.

4. Когда с ней разобрались, теперь можно приступать к откручиваю двух болтов крепления самой центральной консоли, которые находятся по краям корпуса щитка. Для этого дела уже потребуется обычная крестовая отвертка, хотя можно это сделать и короткой, но не так удобно. Будьте осторожны, придерживайте болты, чтобы потом не искать их внутри панели.

5. Наклоняем щиток вперед, чтобы получить доступ к штекеру. Теперь единственное, что держит щиток — это штекер с проводами питания. Чтобы его вынуть, необходимо сначала отодвинуть вправо пластиковый фиксатор черного цвета, поддев его сверху за крючок отверткой:

6. Отодвигаем фиксатор до конца вправо и легко вынимаем штекер из приборки. Теперь щиток ничего не держит и можно приступать к его изъятию из панели. Придется тоже немного по выкручиваться, и вынимать легче всего оказалось через левую сторону:

7. Вот и все готово, надеюсь, что объяснил все доступно. Что касается установки, то проводим ее в обратном порядке, по времени замена не займет более получаса времени. Чтобы внести ясность в данный ремонт, стоит ознакомиться с видео инструкцией ниже.

Видео обзор по снятию комбинации приборов на Калине своими руками

Данный ролик подготовлен был лично мною на примере автомобиля Приора, но практически никакой разницы нет, более того, на Калине все делается еще проще.

Если даже после просмотра остались какие-либо вопросы, задаем ниже в комментариях к статье или самому видео.

Владельцы автомобиля Лада Калина иногда задумываются о том, как снять торпеду, чтобы убрать лишние шумы или заменить радиатор печки. Сегодня я Вам хочу показать подробные фотографии процесса снятия панели своими руками.

Хочу сразу уточнить, что снимать торпеду я буду без слива тосола (без снятия печки).

Как снять торпеду на Лада Калина своими руками:

1. Отгибем уплотнитель передней двери. Тянем аккуратно.

2. Снимаем декор (пластмассовый кожух) с передней стойки крыши. Он держится на 3-х клипсах. На фото уже обклеил крышку.

3. Вот собственно места крепления.

4. Находим два самореза, которые крепят накладку перед стеклом и решетки воздуховодов, и откручиваем их с правой и с левой сторон. Внимание! Понадобится крестовая отвертка с короткой ручкой.

5. Затем можно будет снять пластиковую черную накладку перед стеклом. Аккуратно тянем ее на себя. Данная накладка спереди крепится вот на таких железных клипсах.

Внимание! У меня эти клипсы при снятии почти все ушли под панель. Часть удалось найти, остальные либо за панелью, либо на заводе их не все ставили.

6. Теперь можно снять боковые насадки на воздуховоды. Там нужно интересно открутить саморезы. Кто разбирал, тот поймет.

7. Теперь снимаем “бороду”.

8. Открываем пепельницу, выкручиваем четыре самореза, вытаскиваем пепельницу. Теперь поддеваем из под пепельницы две боковые заглушки, что по разные стороны от кнопки аварийки.

9. Откручиваем два самореза, которые под заглушками, что крепят “бороду снизу”. Ну и тянем “бороду” на себя аккуратно. Отключаем все фишки, не забыв, где они стояли.

10. Снимаем кожух на руле. Всего должно получиться два болта и пять саморезов.

11. Снимаем кожух на приборной панели, открутив два черных самореза.

12. В итоге должно получиться что-то вроде этого!

13. Откручиваем панель сверху. Нам понадобится ключ-трубчатый на 10. Откручиваем все гайки (их порядка 7-9).

Видим, что воздуховод печки у лобовухи посажен на своеобразные стопорные шайбы. Что делаем? Пытаемся их снять в надежде, что потом соберем на место? Не советую! Все равно пластмассовые стерженьки оторвутся. Лучше сразу их оторвать, а подружить панель с воздуховодом можно потом просто использовав саморезы (там есть штатное место под них).

14. Руль снимать не обязательно. Панель слегка неудобно будет снимать, но можно. Кто хочет снять руль — пожалуйста! У меня не получилось его снять.

15. Теперь ищем остальные саморезы, на которые крепится панель во всех местах (во всех боках, нишах).

16. Тянем панель на себя. Она должна сняться. Если не получается, значит какие-то саморезы не откручены. Ищем эти места и откручиваем.

17. Снимаем панель вытаскивая в правый проем пассажирской двери.

Когда Вы уже занялись ремонтом, советую заодно отрегулировать сцепления на Лада Калина своими руками.

Как Снять Панель Приборов Калина

Каждый автомобиль имеет различные устройства и индикаторы на приборной панели, чтобы информировать водителя о состоянии автомобиля. В статье рассказывается о том, из чего состоит приборная панель Lada Kalina, в чем заключаются неисправности, как выполнять ее ремонт и демонтаж.

Описание и расположение индикаторов и приборов на панели

Благодаря аккуратности водитель получает информацию о состоянии и скорости автомобиля.

Аккуратная Лада Калина 2

Начинающий автомобилист должен знать о назначении сигнальных огней с первых дней.

Ниже приводится аккуратное описание:

1. тахометр. устройство, показывающее, как часто вращается коленвал;
2, 4. указатели поворота соответственно слева и справа;
3. спидометр, показывающий фактическую скорость автомобиля;
5. индикатор температуры охлаждающей жидкости;
6. указатель уровня топлива в баке;
7. сигнальная лампа запаса топлива;
8. кнопка, с помощью которой сбрасываются суточные показания пробега;
9. лампа, указывающая на включение аварийного освещения, во время которого мигают боковые огни и сигналы поворота, сигнализируя о неисправности автомобиля;
10. усилитель руля фонарь. Выключается при включении зажигания. Если он продолжает гореть, евро неисправен;
11. светодиодный индикатор. Свет горит, когда включен дальний свет;
12. индикатор включенного ручного тормоза;
13. внешний световой индикатор;
14. контрольная лампа подушки безопасности;
15. устройство аварийного давления масла в системе автомобиля;
16. сигнал иммобилайзера;
17. жидкокристаллический дисплей, отображающий информацию с бортового компьютера;
18. индикатор отказа ремня безопасности;
19. лампа для зарядки аккумулятора;
20. индикатор уровня аварийной тормозной жидкости;
21. электронная лампочка стоп-сигнала, красный свет указывает на неисправность;
22. стоп-сигнал;
23. индикатор антиблокировочной тормозной системы (АБС);
24. постоянный оранжевый свет указывает на проблемы с двигателем.

Видео: Как Снять Панель Приборов Калина

Когда двигатель запускается, огни оранжевого цвета. Если в системе все работает нормально, через 1-2 секунды они будут отключены.

Аккуратная Лада Калина

На панели инструментов могут возникнуть следующие проблемы:

Датчики топлива или температуры не работают. Причиной может быть неисправность датчика или повреждение жгута проводов.
При заполненном баке стрелка уровня топлива падает до нуля.
Стрелка на указателе уровня топлива движется спазматически и часто падает до нуля.
Индикатор запаса топлива не погаснет.
Неосвещение любого из индикаторов на устройстве может привести к лампочкам, недостаточному контакту между лампой и владельцем печатной платы, окислению контактов, повреждению проводов и неисправности индикаторной лампы.
Если спидометр не работает, причиной может быть гибкий приводной вал устройства: гайки, поломки, механические повреждения и т. Д. Не затянуты. (RasH19 Видео).

Инструкция по разборке и ремонту

Разборка может потребоваться для регулировки, замены подсветки или ремонта. Вы можете узнать, как снять приборную панель на Lada Kalina из инструкции по эксплуатации автомобиля.

Инструменты и материалы

Перед разборкой приборной панели Калины 2 необходимо подготовить следующие материалы и инструменты:

набор ключей;
Плоская головка Phillips и отвертки;
запчасти и лампочки для замены.

Перед работой отключите питание автомобиля, отсоединив отрицательную клемму от аккумулятора.

Снятие торпеды Калины

Алгоритм действия

Процедура разборки состоит из следующих этапов:

Используйте крестовую отвертку, чтобы открутить два винта.
Далее снимите обшивку с приборной панели.
На следующем этапе пружинные зажимы снимаются со сцепления.
Выкрутив два винта, вам нужно переместить панель на себя.
Защелка, удерживающая блок, должна быть отвернута плоской отверткой и повернута.
Далее вам нужно отключить провода, и вы можете безопасно удалить аккуратный.
Чтобы снять стекло с панели приборов, нажмите на пластиковые фиксаторы.

После разборки можно заменить неисправные детали и лапы. Если светодиоды на Lada Kalini загораются, их нельзя заменить, потому что они припаяны. В этом случае нужно полностью поменять приборную панель Lada Kalina 2. Приводить в порядок приборку Kalina в обратном порядке.

Таким образом, зная, как разобрать панель на Калине, вы можете починить ее самостоятельно, если подсветка или индикаторные лампы не горят.

Видео «Замена лампочек на Лада Калина»

Это видео демонстрирует, как заменить приборные лампочки (на IB Channel).

Как разобрать панель приборов Лада Гранта и Калина-2

Разборку панели приборов чаще всего делают для того, чтобы изменить диоды подсветки. На автомобилях Лада Гранта и Калина-2 впервые стали применять щитки приборов с уже впаянными в них диодами освещения, которые заменили обычные лампы накаливания, надежность которых в разы меньше, чем у диодов.

Разборка панели приборов Лада Гранта и Калина

Разборку будем рассматривать на примере щитка приборов от Лада Калина-2, процесс разборки идентичен и для щитков от Лада Гранта.

Перед началом разборки потребуется снять щиток приборов.

Чтобы не разбирать щиток зря, сделайте сразу и изменение подсветки шкал приборов на Лада Гранта.

Первым этапом снимаем фиксацию пластиковых защелок задней крышки щитка приборов по всему периметру, после чего крышку можно будет снять.

Отщелкиваем крепежи Защелки щитка приборов

Далее нам потребуется снять стрелки, для этого тянем их вверх. Для удобства можно использовать пластиковые съемники для работы с пластиком автомобиля. После снятия стрелок вынимаем плату из корпуса.

Снимаем стрелки Вынимаем плату

При обратной сборки будьте внимательны с разъемом экрана бортового компьютера, ножки которого очень тонкие и их легко повредить. Разъем отмечен на фото. Белым и синим цветом на плате отмечены диоды, отвечающие за подсветку шкал приборов и бортового компьютера.

Разъем экрана бортового компьютера Расположение диодов освещения.

Сборку производим в обратной последовательности. При установке стрелок, обратите внимание, что их ход должен быть свободным от нуля до примерных 240 км/час.

Как самостоятельно снять панель приборов на Калине?

Как снять панель на Калине? Этот вопрос задают практически все автолюбители, которые приобрели новенькую или подержанную машинку АвтоВАЗа. Лада Калина — практически легендарная машина, про нее существует масса анекдотов и историй. Конечно, слушать все это довольно увлекательно, но когда сам сталкиваешься с одной из шуточных проблем, то уже не до смеха.

Из-за этого множество владельцев пытается самостоятельно снять панель, чтобы устранить источник шума. Но и это сделать не так просто. Снятие панели приборов проводится в несколько этапов, при этом стоит все отсоединять крайне осторожно.

Разборка панели

Для проведения демонтажа панели приборов в Калине следует вооружиться набором качественных отверток и терпением. Для работы потребуется:

крестовая отвертка;
шлицевая отвертка;
ключ на 10 с круглой головкой;
маркер или лента для обозначения отсоединенных проводов.

Разборка начинается с боков. Как снять торпеду? Последовательность такая:

Первым делом нужно отсоединить резиновый уплотнитель, который мешает снять панель. С помощью плоской отвертки отгибаем его, чтобы освободить место для демонтажа.
Дальше нужно снять пластиковый кожух на трех клипсах. Он находится на передней стойке крышки. Опять-таки пригодится плоская отвертка, которой можно поддеть панельку.
Следующий шаг — отсоединить накладки перед стеклом. Открутить их можно при помощи крестовой отвертки, выкрутив крепления с обеих сторон.
После этого получится снять черную накладку под стеклом. Она закреплена на железных клипсах и саморезах, поэтому спешить не стоит. Медленно тянем на себя, пока она не отсоединится. Может получиться такая штука, что клипсы застрянут под панелью или часть из них вовсе будет отсутствовать.
Откручиваем все саморезы, которые есть поблизости, и снимаем накладки с боковых воздуховодов.

После снятия всех боковых и побочных элементов можно приступать к демонтажу центральной части.

Демонтаж консоли

Теперь нужно заняться последовательной разборкой панели в Калине на детали. Как разобрать панель?

Снимаем пепельницу: оттягиваем на себя до упора и откручиваем 4 самореза, на которые она закреплена.
После этого можно добраться до двух заглушек. Они находятся по бокам от аварийки. Поддеваем плоской отверткой и откладываем в сторону.
Откручиваем саморезы, которые находятся под заглушками. Эти крепления снизу держат консоль.
После того как два самореза извлечены, тянем на себя консоль (щиток), но медленно, чтобы не порвать проводку. Отсоединяем проводку, сначала маркируя провода, чтобы потом не перепутать где какой.
Теперь откручиваем кожух руля. Его держит 2 болта, для которых пригодится ключ на 10, и 5 саморезов.
Далее отсоединяем кожух приборной панели. Здесь всего 2 самореза.
Сверху панель закреплена гайками. Их должно быть минимум 7 штук.
Как видим, воздуховод печки намертво закреплен. Что делать? Придется сорвать 2 стопорные шайбы и выкрутить оставшиеся саморезы, которые, собственно, и закрепляют панель на месте. Для крепления хватит только саморезов.
Далее можно попробовать снять руль. Если не получилось, придется слегка потрудиться и найти оставшиеся крепления. В любом случае ищем все скрытые саморезы и выкручиваем до последнего.
Тянем панель на себя. Если поддается, значит, выкручено все. Если где-то она не хочет отходить, вооружаемся отверткой и выкручиваем скрытые крепления.
После этого ее можно отсоединить.

Вот и вся инструкция, как снять панель приборов в Ладе Калине.

Такое решение поможет улучшить видимость показателей. Кроме того, изменится и восприятие салона. Можно еще сменить панель на другую или перекрасить ее детали. Такой тюнинг панели приборов -радикальная мера, но абсолютно оправданная. Пластик, из которого сделана панель, просто ужасен.

Демонтаж панели — дело кропотливое, но самое тяжелое — собрать потом все это воедино, чтобы панель не скрипела.

Нужно подгонять детали хорошо и плотно, тогда не будет возникать никаких звуков. Если предварительно пометить проводку, то с подсоединением всех приборов не должно возникнуть трудностей.

Как самостоятельно заменить радиатор отопления на Лада Калина

Мощная печка в «Калине» позволяет комфортно переносить российские суровые зимы. Со временем её эффективность падает, в салоне появляется запах тосола, а на стеклах жирная плёнка. Хуже когда на полу обнаруживается лужа антифриза и расширительный бачок опустел. Для «Калины» замена радиатора печки производится целиком. Проблема в том, что конструкция отопителя отличается от предыдущих моделей ВАЗ и для её замены необходимо разбирать переднюю панель. В сервисе за разбор и замену радиатора возьмут от 6000 рублей, поэтому многие автовладельцы предпочитают менять его самостоятельно.

Устройство радиатора печки

Печка автомобиля состоит из корпуса с заслонками и металлического радиатора с трубками. Устанавливают два типа: медные и алюминиевые. У каждого есть свои преимущества:

Медные отопители обладают меньшей теплопроводностью, они медленнее нагреваются и также отдают тепло. Надежность и ремонтопригодность у них выше, радиатор всегда можно запаять.
Алюминий ценят за быстрый прогрев и хорошую теплоотдачу, низкую цену и малый вес. Но в случае протечки отремонтировать его невозможно.

Только что распакованный радиатор печки на Лада Калина

Важно! В хорошем радиаторе печки устанавливают пластиковые завихрители или турбулизаторы, они увеличивают КПД на 20-25%.

Частые неисправности узла:

ухудшается нагрев из-за забитости трубок и сот;
течь антифриза;
влажный туман в салоне из-за негерметичности стыков;
трещины на подводящих патрубках.

Эти неисправности сопровождаются падением уровня охлаждающей жидкости в расширительном бачке автомобиля, повышением температуры двигателя. Чаще всего течь обнаруживает себя зимой во время резких перепадов температур. Пары этиленгликоля токсичны, поэтому затягивать с ремонтом нельзя.

Обнаружить печку на «Калине» несложно – она находится сразу за центральной консолью, немного ниже магнитолы. Размер радиатора 24 на 20 см, толщина 5 см. Сразу под ним установлен ЭБУ двигателя, который часто заливает тосолом при серьёзной утечке.

Причины выхода радиатора из строя:

низкое качество антифриза, образование в нем накипи и твердых осадков, забивающих трубки печки;
дешёвые виды тосола агрессивны к алюминию и приводят к коррозии и появлению трещин;
некачественные изделия или подделки под известные марки;
использование воды зимой;
разрушения вследствие длительной эксплуатации.

Подготовка к замене отопителя

Начинать работы самостоятельно рекомендуется только при наличии гаража и набора инструмента. Полная разборка и сборка передней панели займёт весь день, упрощённый способ потребует не меньше 3-х часов. Инструмент для работы:

хороший набор отвёрток и ключей;
набор головок на 7,8,10,13;
плоскогубцы;
ножовка по металлу;
острый нож;
болгарка;
армированные шланги диаметром 20 мм;
ёмкость и шланг для слива ОЖ;
новый радиатор.

На рабочем месте должно быть хорошее освещение, а все мелкие детали при разборке будет удобно складывать в отдельные коробочки. После того как двигатель немного остыл, приступают к замене радиатора печки. Это возможно двумя способами: со снятием панели целиком и с частичной разборкой и отрезанием стенки корпуса отопителя.

Внимание! Не стоит заливать в систему охлаждения специальные герметизирующие составы. Вместе с небольшой течью они с высокой вероятностью закупорят узкие каналы радиатора печки.

Способ со снятием торпедо на «Калине»

Этот метод рекомендован заводом и используется во всех официальных сервисах. К преимуществам такого способа можно отнести сохранность всех пластиковых элементов и плотная установка печки на свое посадочное место.

Снимаем жабо под капотом автомобиля

Сливаем антифриз в приготовленную ёмкость. Теперь можно отсоединить шланги, идущие к печке, и открутить болт фиксации отопителя к моторному щиту.

Отсоединяем шланги, идущие к печке

Переходим в салон автомобиля и приступаем к откручиванию саморезов по обеим сторонам передней панели.

Убираем декоративную накладку перед лобовым стеклом, дефлекторы воздуховодов, магнитолу, ручки управления климатом.

Снимаем блок управления климатом, аккуратно отсоединив все провода и тяги. Под ней есть два шурупа, которые необходимо выкрутить, так как они удерживают панель.

Демонтируем декоративный кожух вокруг рулевой колонки, под ним снимаем подрулевые переключатели и замок зажигания.

Для снятия панели целиком откручивают 9 гаек и осторожно, не обрывая провода, вытаскиваем её из машины.

Автомобиль после снятия передней панели

Перед нами открывается блок отопителя, который прикручен к вертикальным ребрам жесткости. Отсоединяем все крепежи и вытаскиваем корпус целиком.

Разбираем и заменяем неисправную деталь. Между радиатором отопителя и стенкой корпуса не должно быть зазоров. Сборку ведут в обратной последовательности.

Устанавливая переднюю панель на место, подсоединяем все электрические разъемы и укладываем проводку на свое место. Торпедо должна легко и без усилий прилегать к моторному щиту, а крепёжные отверстия совпадать.

Собираем мелкие элементы декора и подключаем шланги под капотом автомобиля. Заливаем тосол, пускаем двигатель, проверяем работоспособность отремонтированного отопителя.

Процедуру по замене радиатора с полной разборкой удобно совмещать с шумоизоляцией машины или другими подобными работами, когда необходима разборка салона.

Метод без снятия приборной панели

Замена радиатора печки на Лада Калина без снятия панели стала популярной благодаря быстроте и необходимости демонтировать минимальное количество узлов. Алгоритм имеет некоторые отличия от классического.

Сливаем ОЖ и убираем всё лишнее под капотом, откручиваем хомуты, которыми крепятся шланги на входе и выходе печки.
В салоне разбирать начинаем рулевую колонку – демонтируем защитный кожух, подрулевые переключатели, всю проводку к ним. Освобождаем доступ к рулевой колонке и педальному узлу.
Снимается рулевая колонка в месте крепления электроусилителя. Она держится на 4 болтах и отсоединяется от карданчика.

Для отсоединения рулевой колонки необходимо открутить четыре болта

Из салона демонтируется педаль газа (3 болта), тросик газа отсоединяют. Педаль тормоза не мешает снятию радиатора, но если её снять, то работать будет намного удобнее.

Доступ к боковой стенке отопителя теперь открыт и его можно вытащить. Для этого снимают декоративную крышку отопителя открутив 3 винта.

Декоративная крышка отопителя держится на трёх винтах

Становится понятно, что целиком радиатор в отверстие не пролезет. Для расширения отверстия следует воспользоваться ножовкой, лобзиком, небольшой болгаркой, чтобы пропилить корпус. Выпиливают одним целым куском. После замены печки его потребуется вклеить на место. Патрубки можно отрезать – они больше не пригодятся.

Вытаскиваем печку в направлении педального узла. В ней еще останется немного охлаждающей жидкости.

Аккуратно вытаскиваем печку

Новый радиатор примеряем по месту. Для удобства установки патрубки укорачивают на 1-2 см. Наклеиваем полоски против вибрации и уплотнитель по периметру.

Натягиваем шланги на штуцера, фиксируем их хомутами, печь плотно фиксируем в корпусе отопителя и закрываем декоративную крышку. На герметик или клей устанавливаем вырезанный кусок пластмассы.

Собираем остальные узлы в обратной последовательности, заливаем антифриз и проверяем работоспособность всей системы.

Преимущества этого способа очевидны: не требуется трудоёмкая разборка и отсоединение многочисленных разъемов. В передней панели не появятся сверчки после сборки, а в дальнейшем разборка и замена радиатора отопителя происходит намного проще. Эффективность работы печки от этого не снижается.

Видео: Лада Калина — замена радиатор печки (без снятия панели)

Как показывает опыт эксплуатации нового радиатора хватает на 3-5 лет эксплуатации, после чего неизбежно начинаются проблемы. Каким способом ремонтировать решает водитель. Наличия простейших навыков обслуживания автомобиля будет достаточно для самостоятельной замены в гараже. В противном случае стоит обратиться в сервис. «Калина» с кондиционером имеет более сложную климатическую установку с двумя радиаторами и замену отопителя салона производят с разборкой всей передней панели.

Как снять панель на Калине, не имея специальных навыков

В салоне Калины

Снятие панели приборов на Ладе Калине, не оснащенной подушкой безопасности переднего пассажира, — сравнительно простая процедура, и ее можно провести, даже не имея специальных навыков.

Демонтаж приборной панели автомобиля

Здесь спрятаны крепления торпеды

Для демонтажа торпедки понадобятся такие инструменты:

крестовая отвертка с короткой ручкой;
шлицевая (минусовая) отвертка с короткой ручкой;
трубчатый ключ на 10;
маркер.

Кроме того, потребуется толика терпения и аккуратность при выполнении работ.

Алгоритм действий при разборе и снятии торпедки.

Для начала необходимо отогнуть резиновые уплотнители передних дверей от передних стоек.
После этого нужно снять пластиковые накладки передних стоек. Каждая из них держится на 3 клипсах. Используйте шлицевую отвертку в качестве рычага.
Далее необходимо открутить саморезы, крепящие верхнюю переднюю (по ходу движения) накладку панели. Их 2: один справа, другой слева, оба расположены возле стоек.
После этого нужно снять верхнюю переднюю накладку, осторожно потянув ее на себя. Она закреплена не только саморезами, спереди ее удерживают клипсы. Снимая панель, постарайтесь не растерять их.
Затем необходимо открутить все саморезы и снять накладки на боковых воздуховодах.

Теперь можно приступить к демонтажу центральной консоли.

Сначала нужно снять пепельницу. Для этого достаточно вытянуть ее до упора назад (по ходу движения авто) и открутить 4 самореза, которыми она крепится к консоли.
Затем необходимо поддеть отверткой и вытащить заглушки, расположенные справа и слева от кнопки аварийной сигнализации.
После этого нужно открутить 2 самореза, расположенных под заглушками и закрепляющих центральную консоль снизу.
Теперь следует аккуратно вытянуть консоль на себя и отсоединить от нее всю проводку, предварительно пометив маркером, что куда крепится. Если у вас нет маркера, можно сфотографировать на телефон, какие провода куда втыкаются.
После демонтажа центральной консоли нужно открутить 2 болта и 5 саморезов и снять кожух рулевой колонки.
Затем необходимо выкрутить 2 самореза и демонтировать внешнюю накладку комбинации приборов.
Далее нужно открутить сверху ключом на 10 все гайки крепления приборной панели.
После этого необходимо оторвать стопорные шайбы, на которые посажен воздуховод отопителя, выкрутить остальные саморезы, закрепляющие приборную панель, и снять ее, вытянув на себя.

Во время установки нужно прикрепить торпедку к воздуховоду саморезами.

Замена лампочек в комбинации приборов

Снятие и разбор комбинации приборов осуществляются в следующем порядке.

Сначала нужно отключить массу или снять минусовую клемму с отрицательного вывода аккумуляторной батареи.
Затем необходимо опустить рулевую колонку в крайнее нижнее положение.
После этого следует снять декоративную накладку комбинации приборов, открутив 2 самореза.
Далее нужно вытянуть накладку из ниши.
После этого необходимо аккуратно открутить винты крепления щитка приборов и повернуть щиток «лицом» вниз. Станет видна зеленая колодка жгута проводов.
При помощи минусовой отвертки нужно аккуратно повернуть черный фиксатор по часовой стрелке.
После установки фиксатора в правильное положение остается только снять щиток приборов.

После того как щиток снят, можно вынимать из него перегоревшие лампы вместе с патронами. Выворачиваются они против часовой стрелки.

Менять лампы лучше вместе с патронами. Если вы прочли инструкцию, но не до конца поняли, как снять панель приборов на автомобиле Лада Калина, обратитесь в официальный сервис.

Мы собрали огромную подборку видео о ремонте, тюнинге и обслуживании автомобилей ВАЗ

Делитесь фотографиями и оценивайте фотографии других пользователей

Калина имеет много разных недоработок, и одна из них — приборная панель. На заводе ее монтаж выполняют вручную, из-за чего позже могут возникать скрипы, неприятный шум и другие надоедливые звуки во время поездки. Проверяют исключительно зазоры, а на качество соединения торпеды редко обращают внимание. Из-за этого множество владельцев пытается самостоятельно снять панель, чтобы устранить источник шума. Но и это сделать не так просто. Снятие панели приборов проводится в несколько этапов, при этом стоит все отсоединять крайне осторожно.

крестовая отвертка;
шлицевая отвертка;
ключ на 10 с круглой головкой;
маркер или лента для обозначения отсоединенных проводов.

Разборка начинается с боков. Как снять торпеду? Последовательность такая:

Первым делом нужно отсоединить резиновый уплотнитель, который мешает снять панель. С помощью плоской отвертки отгибаем его, чтобы освободить место для демонтажа.
Дальше нужно снять пластиковый кожух на трех клипсах. Он находится на передней стойке крышки. Опять-таки пригодится плоская отвертка, которой можно поддеть панельку.
Следующий шаг — отсоединить накладки перед стеклом. Открутить их можно при помощи крестовой отвертки, выкрутив крепления с обеих сторон.
После этого получится снять черную накладку под стеклом. Она закреплена на железных клипсах и саморезах, поэтому спешить не стоит. Медленно тянем на себя, пока она не отсоединится. Может получиться такая штука, что клипсы застрянут под панелью или часть из них вовсе будет отсутствовать.
Откручиваем все саморезы, которые есть поблизости, и снимаем накладки с боковых воздуховодов.

После снятия всех боковых и побочных элементов можно приступать к демонтажу центральной части.

Теперь нужно заняться последовательной разборкой панели в Калине на детали. Как разобрать панель?

Снимаем пепельницу: оттягиваем на себя до упора и откручиваем 4 самореза, на которые она закреплена.
После этого можно добраться до двух заглушек. Они находятся по бокам от аварийки. Поддеваем плоской отверткой и откладываем в сторону.
Откручиваем саморезы, которые находятся под заглушками. Эти крепления снизу держат консоль.
После того как два самореза извлечены, тянем на себя консоль (щиток), но медленно, чтобы не порвать проводку. Отсоединяем проводку, сначала маркируя провода, чтобы потом не перепутать где какой.
Теперь откручиваем кожух руля. Его держит 2 болта, для которых пригодится ключ на 10, и 5 саморезов.
Далее отсоединяем кожух приборной панели. Здесь всего 2 самореза.
Сверху панель закреплена гайками. Их должно быть минимум 7 штук.
Как видим, воздуховод печки намертво закреплен. Что делать? Придется сорвать 2 стопорные шайбы и выкрутить оставшиеся саморезы, которые, собственно, и закрепляют панель на месте. Для крепления хватит только саморезов.
Далее можно попробовать снять руль. Если не получилось, придется слегка потрудиться и найти оставшиеся крепления. В любом случае ищем все скрытые саморезы и выкручиваем до последнего.
Тянем панель на себя. Если поддается, значит, выкручено все. Если где-то она не хочет отходить, вооружаемся отверткой и выкручиваем скрытые крепления.
После этого ее можно отсоединить.

Вот и вся инструкция, как снять панель приборов в Ладе Калине.

Тюнинг панели приборов — одна из основных причин, почему разбирают торпеду и прилежащие к ней детали. Лада Калина не отличается ярким оформлением и интересным дизайном. Что можно с этим поделать? Установить подсветку панелей. Такое решение поможет улучшить видимость показателей. Кроме того, изменится и восприятие салона. Можно еще сменить панель на другую или перекрасить ее детали. Такой тюнинг панели приборов -радикальная мера, но абсолютно оправданная. Пластик, из которого сделана панель, просто ужасен.

Демонтаж панели — дело кропотливое, но самое тяжелое — собрать потом все это воедино, чтобы панель не скрипела.

Добавить в избранное

Поделиться в соцсетях:

Тест для водителей автомобилей: какой вы водитель? Автомобильный тест для девушек – ты и авто Кто главнее, вы или ваш автомобиль?

Болезнь приборных панелей ВАЗ VDO

25 0 23k

350 3 364k

Многие владельцы автомобилей Лада 2110, 2111, 2112, 2113, 2114 и Калина сталкивались с проблемой отказа переключения между показаниями штатного бортового компьютера либо скачущими стрелками на панели. В приборной панели «VDO» данной неисправности есть три причины.

Зависание стрелок приборной панели на Калине

Нарушение контакта массы на болту, где крепятся провода от всех приборов.
Отходят/оборваны провода в самом подрулевом переключателе.
Плохое качество пайки одного из двух резисторов E6E на плате панели.

Если у вас наблюдаются неисправности панели vdo и не работают какие-то показатели, читайте статью мы рассмотрим как произвести ее ремонт.

Нарушенные контакты массы

Проявляется данная проблема на панели путем отображения неправильной информации, стрелка тахометра может опускаться ниже настоящего уровня. Стрелки остальных приборов также могут зависать, как постоянно так и на короткий период времени. Также может пропадать подсветка панели, а стрелки будут показывать правильные данные.

Болт фиксации проводов массы от всех приборов

Путем проб и ошибок было установлено, что данные глюки могут возникать по причине того, что нарушен контакт массы. Под приборной панелью у правой ноги водителя (около педали газа) расположено специальное крепление, к которому фиксируются провода массы от всех приборов.

Для решение такой неисправности в работе приборной панели VDO необходимо просто улучшить контакт. Открутите болт на “8”, отсоедините и зачистите все контакты, подходящие к нему. Для надежности желательно обработать их средством “очиститель электронных контактов”. После этого останется только подсоединить провода и закрутить болт обратно.

Нижняя строка маршрутного дисплея

Если у вас перестали переключаться параметры, которые отображаются в нижней строке маршрутного дисплея (под общим или суточным пробегом), то проблема заключается в подрулевом переключателе.

Он отвечает за переключение между следующими параметрами:

текущее время;
температура наружного воздуха;

Кнопки на переключателе срабатывают через раз

время поездки (действует с последнего обнуления параметров);
средний расход топлива;
мгновенный расход топлива (изменяется при движении автомобиля);
средняя скорость с момента обнуления;
остаточный запас хода на оставшемся топливе в баке;
количество израсходованного бензина с момента обнуления.

Проверка подрулевого переключателя

Проверка контактов в корпусе подрулевого переключателя

В тех случаях, года переключение между показаниями БК на панели должно осуществляться переключателем на руле, а этого сделать не удается – стоит убедится в его работоспособности. Данный подрулевой переключатель применяется на панелях: “VDO” 1118-3801010, “Счетмаш” 2170-3801010-01 и “Автоприбор” 1118-3801010-02. Чтобы проверить нормально ли работает подрулевой переключатель, его необходимо снять и разобрать.

Разборка переключателя заключается только в снятии крышки, которая удерживается небольшой металлической защелкой в виде скобы. Под крышкой проходят 4 контакта, которые подсоединяются к кнопке Reset и к переключателям. От кнопки “Reset” отходят желтый и черный провода. От верхней кнопки переключателя отходят зеленый и красный провода. Все эти контакты необходимо проверить мультиметром на наличие сопротивления.

Если оно есть, то с переключателем все нормально и нужно разбирать приборную панель для осмотра контактов и дорожек. На панелях VDO с одним окошком выпущенных в 2006-2007 годах есть и вовсе заводской брак – плохой контакт одного из резисторов, который, в процессе езды, трескается и прерывает связь подрулевого переключателя с платой панели.

Устранение неисправности резистора приборной панели VDO

Проблема, описанная ниже, проявляется только на приборных панелях фирмы VDO 2006-2007 годов выпуска под артикулом 1118-3801010. Она устанавливалась с 2004 до 2011 года на модели Калина, Ваз 2110, 2111, 2112, 2113 и 2114. Фирму производителя можем узнать по ее логотипу, расположенному под надписью «km/h»:

Снятая панель приборов VDO

Это связано с ошибкой на производстве. На плате приборной панели находятся два резистора с обозначением «Е6Е». Один из данных резисторов припаивался криво. В результате такого брака, со временем, в припое образовываются трещины из-за которых теряется контакт и бортовой компьютер перестает реагировать на джойстик подрулевого переключателя.

Если подрулевой переключатель исправен, то это однозначно проблема в резисторе «E6E»!

Что нужно для устранения болезни приборок VDO

Для выполнения работы необходимо:

Паяльник с тонким наконечником.
Припой (олово).
Пинцет.
Увеличительное стекло.
Вилка столовая.
Отвертка с наконечником типа «Звездочка».

Для диагностирования данной проблемы необходимо разобрать приборную панель. Чтобы это сделать приборная панель снимается с автомобиля и разбирается. А затем осматривается проблемное место на плате и пропаивается.

Разборка приборной панели VDO

Чтобы разобрать панель VDO необходимо отщелкнуть фронтальную прозрачную пластиковую часть панели, которая держится на шести фиксаторах по контуру. После откручиваются четыре болта типа «звездочка» и далее снимается тыльная крышка. После этого нужно отщелкнуть черный кожух, который остался с фронтальной части панели приборов. Он также держится на пластиковых фиксаторах. Это позволит вам снять с приборной панели верхнее стекло и нижнюю крышку.

Приборная панель со снятым стеклом и нижней крышкой

Чтобы разобрать полностью следует снять стрелки, а потом отщелкнуть защелки с платы.

Для снятия со своих посадочных мест стрелок на панели приборов можно использовать столовую вилку. Прежде чем снимать важно запомнить их местоположение! Вилку необходимо просунуть под стрелку и путем несильных нажиманий и покачиваний сорвать ее со своего посадочного места.

Расположение металлических фиксаторов в центре платы и пластиковых по краям

Затем приступаем непосредственно к снятию платы с оставшейся части панели приборов. Для этого необходимо отщелкнуть четыре металлических фиксатора в центре, а также четыре пластиковых фиксатора по контуру. На фото данные фиксаторы обведены черными кругами.

Как устранить глюк с переключением показаний бортового компьютера на панели

На плате можно увидеть два резистора «Е6Е». Один из них, тот на который указывает стрелка (он в обведен кружком), расположен криво. Это и является причиной отказа переключения между показаниями данных бортового компьютера.

Криво припаянный резистор на плате панели VDO

Необходимо нагреть паяльником припой и пинцетом подвинуть резистор, после чего основательно припаять контакты резистора к дорожкам. В результате должно получиться вот так:

Результат пропайки резистора E6E

После собираем все в обратной последовательности и проверяем работоспособность. Если все сделано верно, то бортовой компьютер начнет реагировать на джойстик подрулевого переключателя.

0 0 голоса

Рейтинг статьи
