Проводка ДПКВ

Проводка ДПКВ

Как то упустил я момент с оповещением того, что после проблем с ГБЦ я прикупил себе маршрутный компьютер Multitronics X150. Вещь незаменимая, много функций, критических оповещений и самое главное чтение ошибок.

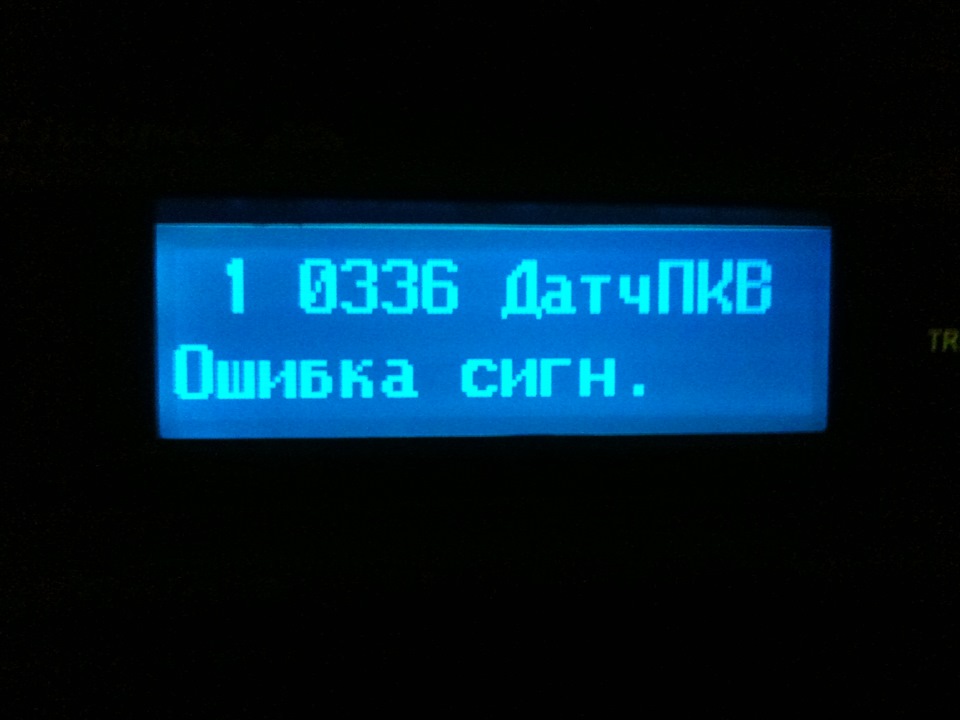

В один прекрасный момент словил я ошибку 0336:

Но т.к. всю зиму машину не трогал, решил что она просто застоялась. Сбросил ошибку и не предал этому никакого значения, а как оказалось зря!
Машина начала плохо заводиться и решил я залезть под капот, просто провести осмотр и пришел в шок от увиденного.

Провод идущий на Датчик Положения Коленчатого Вала попал на выпускной коллектор и сгорел! А все потому что провод стянут скобой только в самом низу, где датчик, а сверху где я его уже сам притянул, ничего не было и он просто болтался, ну и доболтался, слава богу не загорелся.

Специально посмотрел на 2114 соседа 2012 г.в. вот там это недоразумение устранили и пустили проводку как я показал, по кузову, а не как у меня соплю напрямую.

Вот так выглядел родной двужильный провод:

Естественно после всего этого, машина у меня больше не заводилась, а ехать то нужно. Пошел на рынок и купил обычный двужильный провод и сделал времянку.

Но самое интересное было дальше. Вырезав сгоревший участок, понял что провод то не простой, а экранированный, идет он до ЭБУ (мозгов) и экран там же садится на минус.
Менять весь провод целиком, через всю косу, реально ли? Решил менять времянку и восстанавливать экран.

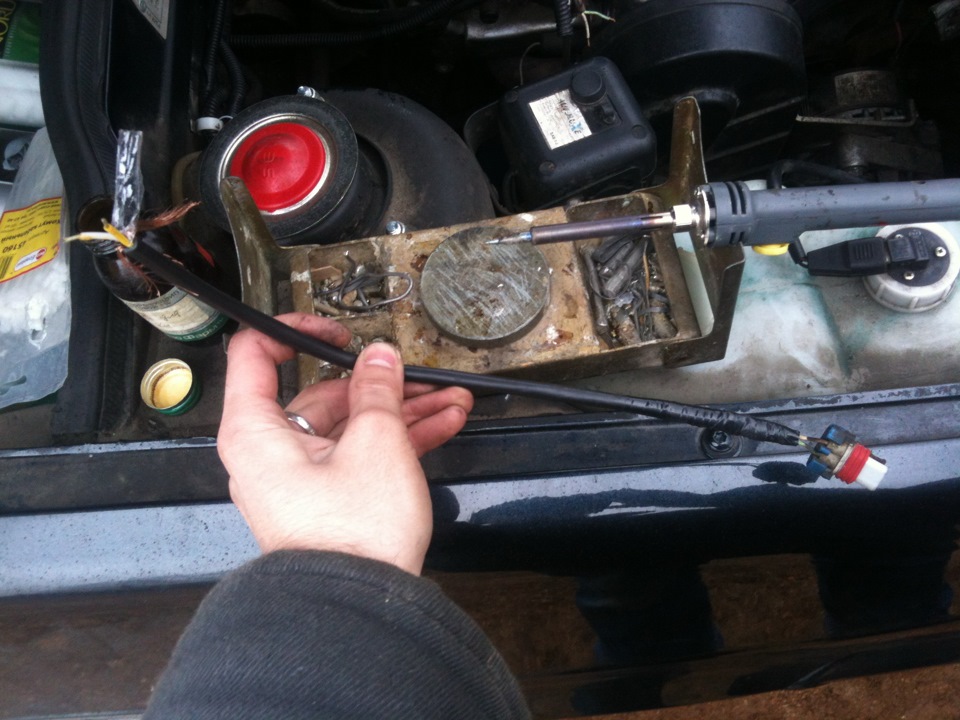

Снимаем времянку, зачищаем, лудим, паяем, одеваем в термоусадку, закручиваем экран, изолируем:

Соединяем родной и новый экраны и поверх проходим проводом МГ:

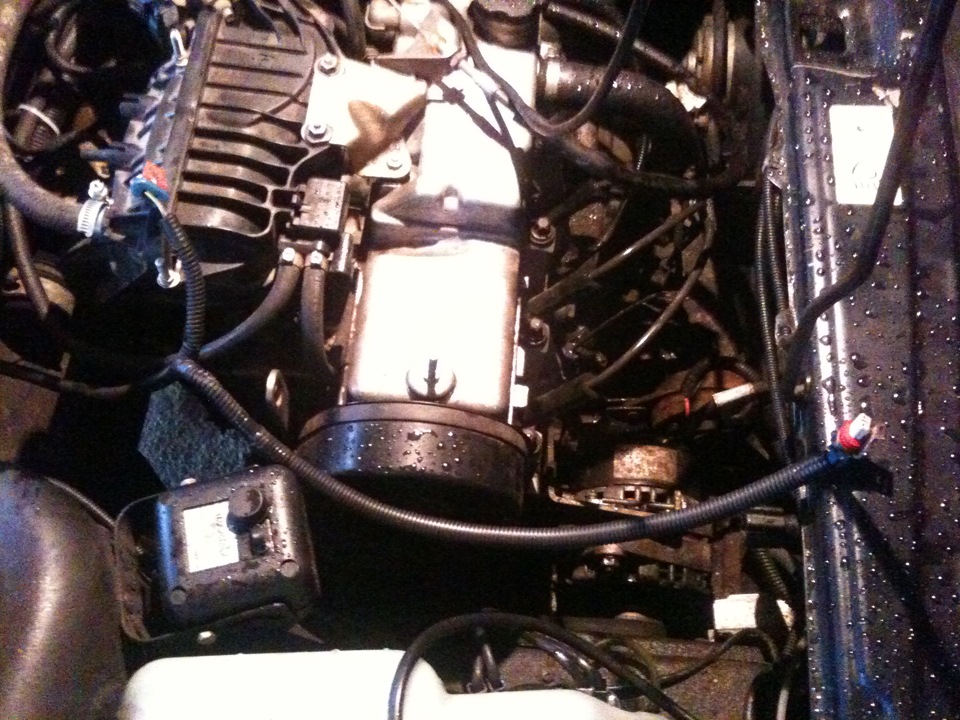

Изолируем, одеваем в гофру:

Исправляем недоразумение Автоваза и рукожопье инженеров.

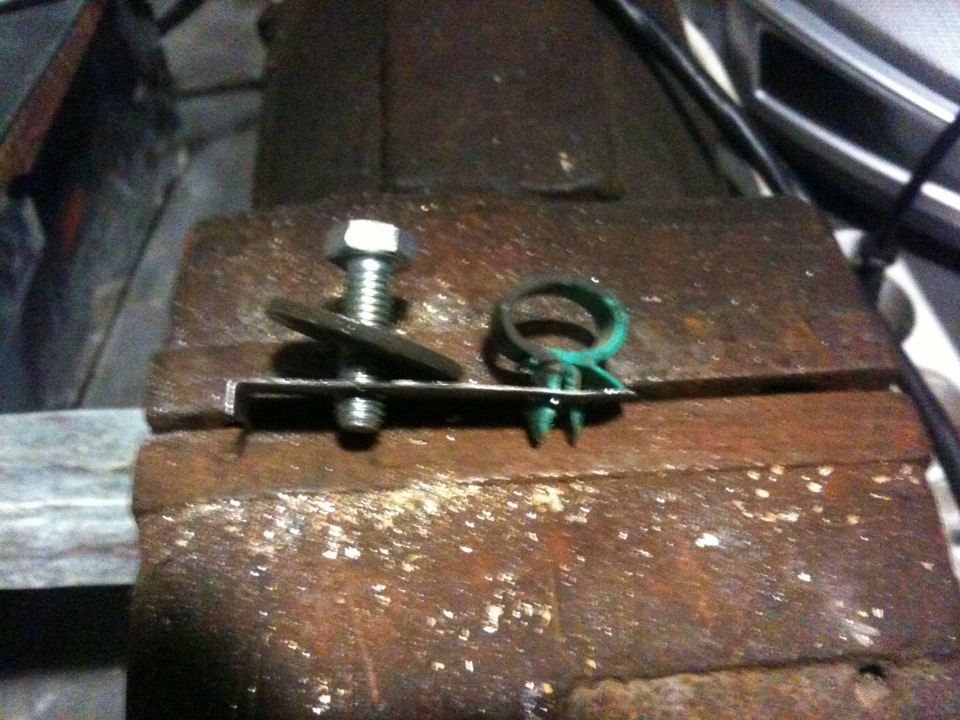

Берем кусок металла, прикидываем размеры, обрабатываем, сверлим дырки и крепим данную конструкцию (по аналогии с нижней) к верхнему болту крепления кожуха:

На этом ремонт окончен.

Друзья, не поленитесь и загляните себе под капот, быть может у Вас протянута проводка аналогично и Вы предотвратите беду и не наживете себе головную боль. Также советую купить сам ДПКВ, стоит не особо дорого 360 рублей и Разъем ДПКВ — 75 рублей, пусть лежат в багажнике, ибо если навернется, поехать вы уже никуда не сможете.

Датчика коленвала ваз: как выполняется замена

Датчик положения коленвала

Как известно, ремонт датчика коленвала ваз, замена которого будет рассмотрена в данной статье – процедура сложная. Но проделать ее можно и своими руками, если знать некоторые секреты.
На ваз 2110 замена датчика коленвала проводится без разбора особо важных и незаменимых узлов автомобиля.

Зачем он нужен

Замена датчика коленвала ваз 2110

Этот датчик бывает установлен на крышке масляного насоса, прямо рядом со шкивом привода генератора. Предназначен данный прибор для того, чтобы синхронизировать работу контроллера с верхней мертвой точкой поршней цилиндров (1-го и 4-го) и угловым положением коленвала.
Итак:

  • Сам датчик представляет собой электромагнитное устройство, производящее синхронизацию работы в системе впрыска. Следит данный датчик также за работой топливных форсунок и системы зажигания.
    Одним словом, данный прибор является непростым устройством.
  • Без этого датчика невозможно себе представить исправную работу системы впрыска топлива. Когда датчик выходит из строя, то это обязательно сказывается на различных важных узлах автомобиля, что в итоге приводит к сбоям в двигателе.
    Поэтому проверять состояние данного датчика очень важно. Эта проверка становится особенно актуальна перед дальней дорогой.
  • Как и говорилось выше, датчик положения коленвала находится непосредственно возле шкива привода. По крайней мере, на всех вазовских моделях.
    Устанавливается данный прибор так, чтобы между зубчатым шкивом и им оставался небольшой зазор, величина которого не должна превышать одного миллиметра. Зазор удается выставить благодаря особым шайбам необходимых размеров.

Что касается зубчатого шкива, то выполнен он бывает в виде специального диска. Диск принадлежит приводу генератора и выполняет важнейшую функцию.
Этот самый зубчатый шкив может быть выполнен с резиновой проставкой или с цельнометаллической составляющей. Нужно всегда следить за тем, чтобы между зубьями отсутствовала грязь и посторонние частицы, так как повреждение этого шкива может привести к нежелательным последствиям.

Неисправности датчика

О неисправностях датчика коленвала могут свидетельствовать следующие симптомы:

  • неожиданно останавливается работа двигателя;
  • двигатель работает неустойчиво во время холостого хода;
  • заметны явные пропуски искр;
  • заметно снижается мощность двигателя, особенно на подъемах;
  • обороты двигателя самопроизвольно повышаются или снижаются;
  • при различных динамических нагрузках заметно появление детонации;
  • сложности с запуском двигателя и многое другое.

Все вышеперечисленные примеры, взятые отдельно или вместе, свидетельствуют о том, что датчик пора менять. Чтобы полностью удостовериться в том, что обязательно нужна замена датчика коленвала на ваз 2110 или других моделях, нужно провести тестирование.

Тест датчика на работоспособность

Проверить датчик можно несколькими способами. Каждый из методов подразумевает наличие определенных приборов.
Рассмотрим два основных способа проверки, которые дают точные результаты.

Замена датчика коленвала ваз 2114

После снятия датчика, а как это сделать, будет подробно описано ниже, нужно его тщательно осмотреть. Визуальный осмотр поможет определить состояние сердечника, контактной колодки и самих контактов.
Если заметны бывают на датчике следы от грязи, не дающие провести нормальный осмотр, следует их удалить при помощи тряпочки, намоченной в спирту или бензине. Также чистыми должны быть всегда контакты.
Кроме того, при демонтаже нужно обратить особое внимание на расстояние между сердечником датчика и диском. Если оно не близко к значению 0,6-1,5 мм, значит датчик, скорее всего, имеет дефекты.
Если же все в норме, это вовсе не означает, что датчик рабочий.
Только омметр позволит определить наличие явных неисправностей в работе датчика коленвала. Замерять данным прибором следует сопротивление обмотки датчика синхронизации.
Нормальное значение, выведенное омметром, должно быть равным 550-750 ом.
Чтобы не сомневаться, рекомендуется заранее уточнить в инструкции по эксплуатации автомобиля точные параметры, которые в зависимости от производителя могут быть разными. Если значение, данное замером омметра, будет отличаться от указанных, значит с датчиком проблемы.

Замена датчика коленвала на ваз 2114

Другой вариант проверки подразумевает более объемное тестирование.
Для его проведения понадобится наличие следующих инструментов:

  • вольтметра;
  • измерителя индуктивности;
  • мегаомметра;
  • сетевого трансформатора.

При измерениях, проводимых данным способом, температура воздуха должна быть равна 20-22 градусам. Что касается сопротивления обмотки, то его измеряем методом, описанным выше.
Итак:

  • Чтобы определить индуктивность обмотки датчика оборотов коленвала нужно будет применить измеритель индуктивности. Он покажет, как работает индуктивная катушка, емкость и сопротивление.
    Значение нормальной индуктивности должно быть равным 200-400 мГц.
  • Сопротивление изоляции проверяется уже при помощи мегаомметра. При напряжении 500 В данный показатель не должен превышать 20 Мом.

Примечание. Если вдруг в процессе ремонта датчика коленвала произойдет неосторожное намагничивание диска синхронизации, придется использовать уже для тестирования сетевой трансформатор.

Исходя из тех результатов, которые дают приборы, можно выяснить точно, работает датчик или нет.

Замена и установка датчика

Приступаем к замене датчика:

  • в первую очередь, следует отсоединить клеммы от аккумуляторной батареи;
  • затем отсоединяем колодку с проводами от датчика;

Замена датчика положения коленвала ваз

  • вооружаемся ключом нужного размера и отворачиваем болт, фиксирующий датчик;
  • снимаем датчик из масляного насоса.

Замена датчика коленвала ваз 2112

Примечание. При демонтаже не забываем о расстоянии между диском и сердечником, которые следует проверять всегда. Также рекомендуется ставить метки, чтобы установка не вызвала никаких затруднений.

  • берем новый датчик;
  • ставим его на крышку масляного насоса;

Замена датчика коленвала на ваз 2112

  • осторожно затягиваем датчик (момент зажима должен составлять 8-12 Н-м);
  • присоединяем провода.

Замена датчика коленчатого вала ваз 2110

Все про датчик положения коленвала

Как и было сказано выше, замена датчика коленчатого вала на ваз 2110 не делается просто так.
Если этот маленький и казалось бы невзрачный с виду прибор не является главной частью или узлом автомобиля, его неисправность ведет к нескольким проблемам. Рассмотрим их.

Замена датчика коленвала на ваз 2109

  • Первый случай подразумевает такой вариант, когда на датчик попадает грязь с ремня ГРМ или масло из-под крышки двигателя. Датчик в таком случае выходит из строя, а машина плохо заводится, очень вяло разгоняется и обороты мотора еле-еле достигают отметки в 3000.
    Система автомобиля об этом заявила тем, что выключилась полностью аварийка, а БК не сразу, но через определенное время, дал сигнал, что требуется срочная замена датчика положения коленчатого вала ваз 2110;

Примечание. Выше было сказано о том, что когда датчик не работает, двигатель или заводится с трудом, или вообще не заводится.
Если же датчик выходит из строя по ходу движения транспортного средства, машина будет продолжать движение, но когда мотор остановится, вновь завести его будет невозможно. Получается, что если двигатель нормально функционирует, то и с датчиком все в порядке.

  • Автомобиль нормально едет, но бортовой компьютер постоянно посылает сигналы о том, что с датчиком проблемы. Что делать в этом случае? Можно попробовать пошевелить провода, так как причина может быть скрыта в плохих контактах.
    Машина во время езды ведь постоянно трясется, да и контакты со временем могут окислиться. Кроме того, может быть повреждена и вся проводка.
  • Автомобиль нормально завелся, но потом заглох, и больше завести его не получается. По истечении определенного времени двигатель вновь заводится нормально, но снова глохнет.
    И в данном случае причина может быть заключена в проводке. Во многих случаях сгорает провод, идущий на датчик, так как он соприкасается с горячим выпускным коллектором.

Замена датчика коленвала ваз 2115

Данное видео поможет провести самостоятельную замену датчика правильно. Кроме того, рекомендуется использовать в процессе замены фото-инструкцию и другие информационные носители.
Как становится понятно из данной статьи, своими руками можно сделать много чего на своем автомобиле. Главное – это инструкция, которой нужно следовать, а остальное приложится.
Остается только сделать следующее, если обнаружились проблемы: купить новый датчик, цена на который не слишком высока и приступить к замене.

Как проверить датчик коленвала

Современные автомобили оснащаются большим количеством датчиков, среди которых важная роль отводится датчику положения коленчатого вала. Он обеспечивает синхронную подачу топлива и поджигает смесь в камере. Статья рассказывает об основных функциях, признаках неисправности датчика коленвала, а также об основных способах их устранения.

Переход от карбюратора к инжектору стал настоящей революцией в автомобилестроительной отрасли. Работа современных двигателей автомобилей сильно зависит от электронной начинки машины. Информация о функционировании всей системы аккумулируется в блоке управления. После ее анализа корректируется работа отдельных узлов. Для сбора такой информации машина «напичкана» сотнями датчиков, одним из которых является датчик положения коленчатого вала (ДПКВ, или датчик синхронизации). Сфера его ответственности – это надежная работа двигателя. Ниже мы расскажем о проверке датчика коленвала с помощью мультиметра и осциллографа.

Назначение датчика коленвала

Этот узел обеспечивает синхронизацию зажигания и форсунок в инжекторных двигателях. При его неисправности зажигание будет происходить или слишком рано, или с запозданием. Из-за этого двигатель будет работать с перебоями. Кроме того, неполное сгорание топливной смеси может вообще стать причиной выхода мотора из строя.

Признаки неисправности датчика синхронизации

Поломка датчика коленвала проявляется:

— ощутимым снижением мощности мотора;

— «плавающими» оборотами двигателя;

— детонацией, срабатывающей в двигателе при активном движении;

— отсутствием в датчике признаков жизни, когда завести автомобиль невозможно.

Наличие таких проблем говорит о необходимости проверки датчика положения коленвала.

Неправильная работа ДПКВ проявляется:

— ощутимым ухудшением его динамических характеристик при езде машины (причины этой проблемы могут быть другими, но если неисправность касается датчика синхронизации, то на панели приборов высветится «check engine»).

— самопроизвольным понижением или повышением оборотов;

— отсутствием устойчивости в оборотах;

— явлением детонации в двигателе, сопровождающим динамическую нагрузку;

— невозможностью запуска двигателя.

Это лишь неполный перечень характерных признаков неисправностей датчика оборотов коленвала.

Важно понимать, как можно проверить работоспособность данного узла, чтобы быть абсолютно уверенным в его исправности. Такая проверка всегда должна проводиться в первую очередь, и вот почему. Несмотря на достаточно неудобное расположение датчика коленвала в большинстве авто, сам процесс его проверки является относительно простым. Зато вы будете точно знать, нужно менять датчик или нет.

Как проверить датчик синхронизации?

Для проверки исправности ДПКВ есть несколько способов, каждый из которых подразумевает использование определенных приборов. Рассмотрим три наиболее часто реализуемых метода проверки работоспособности датчика оборотов коленвала.

Прежде всего, перед проверкой датчика его нужно демонтировать. При этом необходимо поставить метки, показывающие, как он был расположен на двигателе. Снятый датчик следует осмотреть для выявления повреждений и оценки состояния контактной колодки и сердечника контактов. Обнаруженные загрязнения нужно удалить с помощью спирта или бензина, чтобы контакты датчика коленвала были чистыми.

При демонтаже следует установить расстояние между сердечником датчика и диском синхронизации. Оно должно составлять 0,6-1,5 мм. Затем можно заняться поиском неисправностей в электрической схеме устройства.

Как проверить датчик с помощью омметра

Этот способ является самым простым, но он не дает гарантии обнаружения поломки. Сопротивление обмотки датчика коленвала можно измерить мультиметром, переключив его в режим омметра. Для исправного датчика его значение составляет 550-750 Ом.

При проверке мультиметром определяется сопротивление катушки индуктивности, так как при наличии в ней повреждений характеристики датчика в первую очередь повлияют на сопротивление. Сначала нужно установить нужный диапазон значений. Верхний предел сопротивления обычно составляет 2 кОм. После этого выполняется проверка щупами на выводах. Величина сопротивления должна быть 500-700 Ом, но для полной уверенности лучше внимательно изучить инструкцию к машине и уточнить это значение. Если полученные цифры будут соответствовать указанным в документах, то на этом этапе катушку можно считать исправной, то есть, можно приступать к следующим методам проверки. При несоответствии полученных показателей заявленному производителем интервалу придется заменить датчик оборотов коленвала.

Проверка датчика путем определения значения индуктивности

Второй способ проверки работоспособности ДПКВ – это проверка значения индуктивности. Он основан на способности современных мультиметров измерять индуктивность. Этот метод является более сложным, его проведение требует использования:

— мультиметра с функцией измерения индуктивности или мегаомметра;

— вольтметра (в идеале, цифрового).

Для максимально точных результатов желательно обеспечить температуру воздуха в помещении в пределах 20-22 градусов. Для измерения сопротивления обмотки, как и в первом случае, используется омметр.

Затем нужно измерить индуктивность обмотки с применением специального измерителя. Для исправного датчика этот показатель составляет 200-400 мГн. При сильном отличии показателя индуктивности от этого значения можно делать вывод о неисправности датчика.

Затем с помощью мегаомметра измеряют сопротивление изоляции проводов катушки. При напряжении 500 В этот показатель должен быть не меньше 0,5 МОм и не выше 20 МОм. Если он получился другим, значит, катушка имеет нарушенную изоляцию. Для получения максимально точных данных замеры лучше выполнить несколько раз.

Есть во время ремонта случайно намагнитится диск синхронизации, нужно выполнить его размагничивание с помощью сетевого трансформатора. Опираясь на результаты проведенных измерений, можно сделать выводы об исправности датчика коленвала или необходимости его замены. Устанавливая прибор на место, нужно ориентироваться на расставленные при демонтаже метки и помнить о расстоянии между сердечником и диском синхронизации (от 0,5 до 1,5 мм).

Проверка сигнала осциллографом

Третий способ проверки исправности датчика оборотов коленвала считается самым точным, его используют профессионалы. Для его реализации нужен осциллограф и специальная программа. Этот способ не требует снятия прибора с двигателя, так как есть возможность наблюдать за формированием сигнала. Цифровой осциллограф позволяет без проблем обнаруживать нарушения в работе системы впрыска. Приготовив осциллограф и необходимую программу, нужно соединить щупы прибора и выводы катушки датчика без учета полярности. После запуска программы для работы с прибором нужно помахать перед датчиком металлическим предметом. При исправном датчике вы увидите осциллограмму, а неисправный не отреагирует на движение металлического изделия. Чтобы повысить точность проверки, осциллограф можно подключить к датчику на работающем двигателе, выведя щупы параллельно к датчику.

При наличии сигнала от датчика и несоответствии его выходных параметров нормальным, машина может подергиваться, ее двигатель работает не стабильно. Это говорит о том, что имеют место неисправности самого датчика или задающего синхродиска и зубцов. Реальное состояние дел станет очевидным после изучения осциллограммы синхроимпульсов напряжения, снятых на выходе ДПКВ.

Мы рассмотрели три возможных способа проверки датчика коленвала:

— проверку мультиметром (определение сопротивления обмотки);

— проверку тестером (определение сопротивления изоляции и индуктивности);

— проверку на осциллографе.

Выбор способа зависит от имеющихся возможностей и навыков. Принцип проверки датчика коленвала является одинаковым для всех моделей автомобилей с инжекторным двигателем. Если вы располагаете инструментами для проверки при помощи осциллографа, лучше выбрать этот метод, так как он является самым точным. При отсутствии необходимого оборудования можно использовать другие способы. При проверке следует быть максимально внимательным и аккуратным.

Как правильно полечить провод датчика коленвала ?

Добро пожаловать на ChipTuner Forum.

Опции темы

  • Версия для печати

Проводка ЭБУ бэушная, есть поврежден провод датчика положения коленвала. Т.е. внешняя оплетка поплавлена (такое ощущение что провод лежал на выпускном коллекторе, штанах) 2 внутренних провода целые, на одном подмотана изолента. Но в этом месте проволока экрана уже не опутывает 2 внутренних провода, как на телевезионном (антенном)проводе, а сбобрана по одному краю провода. 2 внутренних провода я еще мотну немного изоленты, а как правильнее востановить экран в этом месте ?
На ум приходят варианты:
1. Взять клочек экрана от телевизионного (антенного) кабеля и натянуть на поврежденное место, и сверху термоусадку.
2. Взять экран с компьютерного (сетевого) кабеля, там фольга, обмотать поврежденное место и в термоусадку.

Подскажите, как правильно это сделать ?

Игорь21083

Абросимов Дмитрий

Добавлено через 2 часа 50 минут

Игорь21083

Мастеровой

nicexxx

Nafanya

виктор1972

Игорь21083

Олег_Б

Алмаз_абый

nicexxx

Алмаз_абый

nicexxx

Shamille

malagar

Согласно моего профиля, я Владимирович

Лежат рядом два провода, электромагнитное излучение, откуда угодно, наводит в этих проводах напряжение и ток. Но если мы поменяем провода местами, то этот ток потечёт в другом направлении. В витой паре провода постоянно меняются местами, и напряжение помехи действует то в одном, то в другом направлении, и в сумме компенсируется до полного ничтожества.

Добавлено через 1 минуту

Во многих случаях витая пара предпочтительнее экранированного провода, потому что затухание в таком проводе меньше, поскольку меньше погонная ёмкость, то есть ёмкость на единицу длины кабеля.

Олег_Б

Это справедливо в любых цепях. Любой цифровой сигнал раскладывается в сумму синусоидальных сигналов (ряд Фурье).

Во-первых, осциллографы бывают разные, во-вторых, уровень помех бывает разный. Сигнал ДПКВ нельзя передавать по обычному проводу. Точнее, можно, но при определенных условиях это может привести к потерям синхронизации.

PS: амплитуда там вроде бы намного выше 10 вольт.

Игорь21083

Каша какая — то. Проводка ДПКВ пошла к датчику кислорода.
Зачем ей туда идти?!

Если речь про проводку ДПКВ, то делайте её длину минимально достаточной, чтобы лежала без натяга, и всё будет хорошо.

Каша какая — то. Проводка ДПКВ пошла к датчику кислорода.
Зачем ей туда идти?!

Если речь про проводку ДПКВ, то делайте её длину минимально достаточной, чтобы лежала без натяга, и всё будет хорошо.

Извиняюсь, спрашивал про провод ДПКВ.
Спасибо.

Добавлено через 5 часов 15 минут

Сегодня приложил проводку, и посмотрел длину провода ДПКВ, он кончается над впускным коллектором. Т.е. до датчика не хватает почти метра. Но на 2115, как этот провод идет: выходит из косы в районе дросселя, и идет по горячему двигателю вниз, к датчику. Зачем так его прокладывают на заводе ? Не ужели под этот датчик нужен этот провод, и именно определенной длины ? Вндь если его отделить от косы уже на выходе из моторного щита, и пустить по месту прокладки проводов бачка омывателя, то провода нужно почти на метр меньше нужно.
Вот и возникла мысль, не заморачиваться с удлинением, а вынуть из общей косы, в гофру и до датчика, получается моего остатка как раз замечательно, и провод ДКПВ не будет нагреваться от двигателя.

Как выявить неполадку датчика положения коленчатого вала

Любая поломка — это не конец света, а вполне решаемая проблема. Датчики относятся к измерительным приборам, они преобразуют измеряемые физические величины в электрические сигналы и выводят на табло цифровые данные.

Датчик положения коленвала(ДПКВ) – это, пожалуй, единственный датчик во всей электрической системе автомобиля, неисправность которого, неизбежно, приведет к остановке двигателя и прекращению работы всего транспортного средства. Задача датчика положения коленвала состоит в том, чтобы синхронизировать работу системы зажигания и системы подачи топлива. Таким образом, при выходе из строя датчика синхронизации, происходит сбой в работе остальных систем, а следовательно, прекращается подача топлива и не подается искра и т.д.

Внешние проявления неисправностей цепей датчика

Неустойчивые обороты холостого хода горячего двигателя. Лампа неисправности бессистемно загорается в комбинации приборов ( красная лампочка (Check engine)) при работающем двигателе.

— проверьте монтажный зазор между торцом датчика и синхродиском;

— устраните возможные торцевые биения синхродиска;

— замените датчик на заведомо исправный;

НЕ ТОРМОЗИ — ПОКУПАЙ ДЕШЕВЛЕ ! ! !

— проверьте контакт экранирующей оболочки с массой двигателя;

— проверьте и устраните неисправности высоковольтных проводов системы зажигания.

Если говорить о наиболее часто встречающихся причинах отказа датчика ПКВ, то ими может быть:

— короткие замыкания внутри корпуса;

— обрывы измерительных и соединительных цепей;

— механические повреждения колесика;

— загрязнения датчика и шкива металлической стружкой.

При возникновении неисправности в цепи датчика двигатель перестает работать, контроллер заносит в память код неисправности и включает сигнализатор в комбинации приборов (загорается красная лампочка (Check engine)) . При отказе датчика пуск двигателя невозможен.

В случае подозрения на неисправность ДПКВ .

В первую очередь, следует удалить все загрязнения и внимательно осмотреть состояние разъема на отсутствие окислений контактов и повреждений проводов в районе соединительной колодки, достаточно часто случается так, что устранить проблему удается методом чистки и восстановления надежного контакта. Выполняя дальнейшую диагностику необходимо помнить о том, что в настоящее время широко используются как индуктивные датчики ПКВ, так и датчики, работа которых основана на использовании эффекта Холла, причем оба варианта датчиков внешне практически неразличимы (совпадает часто и количество контактов в разъеме). В последнем случае, пытаясь проверить целостность внутренних цепей при помощи омметра, существует риск окончательно вывести датчик из строя. Иными словами, прежде чем выполнять какие либо проверки следует уточнить тип датчика по каталогам автозапчастей AvtoAzbuka. net . Впрочем, если у вашего датчика в разъеме всего два штырька, то это свидетельствует о том, что перед вами индуктивный вариант и в данном случае можно смело измерять внутреннее сопротивление сенсора и контролировать отсутствие коротких замыканий на корпус и сигнальный провод. Что касается внутреннего сопротивления сенсора, то оно должно в пределах от 200 до 1000 Ом.

При проверке отсутствия замыкания на «массу» омметр подсоединяется к ближайшему корпусному контакту кузова автомобиля (сопротивление должно быть близким к бесконечному). В какой-то мере оценить работоспособность датчика можно, если замерить выходной сигнал при поднесении к торцу датчика какого либо металлического предмета, например, жала отвертки – исправный датчик должен реагировать скачками напряжения.

Отдельного внимания заслуживает ситуация с намагничиванием диска синхронизации в процессе эксплуатации или в результате неосторожных действий при ремонте. Такую проблему достаточно просто устранить, выполнив размагничивание при помощи сетевого трансформатора.

Использование омметра при проверке датчика Холла недопустимо и в данном случае контроль работоспособности проводят при помощи осциллографа. При выполнении проверки сигнальной информации датчика Холла при запущенном двигателе сигнал имеет равномерную «пилообразную» форму с прямоугольными зубьями.

При неисправном датчике информация либо отсутствует вообще или имеет явно выраженные разрывы.

НЕ ТОРМОЗИ — ПОКУПАЙ ДЕШЕВЛЕ ! ! !

Вам, так же будет полезна информация : Как самостоятельно заменить датчик положения коленчатого вала (датчик индуктивный) 2112 на автомобиле семейства ВАЗ с инжекторной системой двигателя и их модификации, оборудованные системой впрыска топлива, который может заменять аналогичный импортный датчик DR6123, DR6130 фирм Delco Remy США.

Вам, так же будет полезна информация : Как заменить самостоятельно датчик положения коленчатого вала (датчик верхней мертвой точки) на автомобиле Largus RENAULT , RENAULT Logan , Duster .

Если не нашли интересующий Вас ответ, то задайте свой вопрос! Мы ответим в ближайшее время.

Не забудьте поделиться со своими друзьями и знакомыми найденной информацией, т. к. она им тоже может понадобится — просто нажмите одну из кнопок социальных сетей.

Провод на датчик коленвала ваз 2110

Все про датчик коленвала ВАЗ 2110, ВАЗ 2111 и ВАЗ 2112

Датчик положения коленчатого вала (ДПКВ) выдает ЭБУ (электронный блок управления двигателем) информацию об угловом положении коленчатого вала и моменте прохождения поршнями 1-го и 4-го цилиндров ВМТ. В случае неисправности датчика возникают проблемы в работе двигателя. Рассмотрим, назначение, проверку и замену ДПКВ.

За что отвечает датчик коленвала

Признаки неисправности датчик коленвала

Где находится датчик коленвала

Замена датчика положения коленвала ВАЗ 2110

Как проверить датчик положения коленвала своими руками

Сталкивались ли Вы с неисправностями ДПКВ?

Добавить комментарий

Фишка датчика коленвала ваз 2110

Все про датчик коленвала ВАЗ 2110, ВАЗ 2111 и ВАЗ 2112

Датчик положения коленчатого вала (ДПКВ) выдает ЭБУ (электронный блок управления двигателем) информацию об угловом положении коленчатого вала и моменте прохождения поршнями 1-го и 4-го цилиндров ВМТ. В случае неисправности датчика возникают проблемы в работе двигателя. Рассмотрим, назначение, проверку и замену ДПКВ.
За что отвечает датчик коленвала
Признаки неисправности датчик коленвала
Где находится датчик коленвала
Замена датчика положения коленвала ВАЗ 2110
Как проверить датчик положения коленвала своими руками

На каком зубе должен стоять датчик коленвала ваз 2110

Признаки неисправности датчика коленвала ВАЗ 2110 и 2112. Точная диагностика

Все про датчик коленвала ВАЗ 2110, ВАЗ 2111 и ВАЗ 2112

Датчик положения коленчатого вала (ДПКВ) выдает ЭБУ (электронный блок управления двигателем) информацию об угловом положении коленчатого вала и моменте прохождения поршнями 1-го и 4-го цилиндров ВМТ. В случае неисправности датчика возникают проблемы в работе двигателя. Рассмотрим, назначение, проверку и замену ДПКВ.
За что отвечает датчик коленвала
Признаки неисправности датчик коленвала
Где находится датчик коленвала
Замена датчика положения коленвала ВАЗ 2110
Как проверить датчик положения коленвала своими руками

Неисправности датчика фаз на ВАЗ 2112 16 клапанов. Знания лишними не будут

Ваз 2110 проводка датчика коленвала

Ремонт проводки датчика коленвала ВАЗ — A116.RU Казань

Ремонт проводки разъема Датчика Положения Коленчатого Вала (ДПКВ) ВАЗ.

Достаточно часто причиной дерганья машины и ее полной остановки является обрыв цепи ДПКВ (ошибка P0335 или P0336)

Обрыв провода чаще всего происходит у основания разъема датчика. Необходимо заменить разъем на новый. В статье рассмотрим, как это сделать наиболее правильно, а так же вы узнаете, как можно отремонтировать старый разъем датчика, если вдруг нет возможности приобрести новый.

Все делалось в помещении, поэтому часть с присоединением восстановленного разъема к автомобильной проводке является демонстрационной, то есть нужно сделать все то же, только не на столе, а на машине).

Отрезаем разъем от проводки автомобиля на расстоянии 3-5 см от разъема. Снимаем пластиковый фиксатор проводов (честно говоря — не особо он мешает проводам ломаться под корень — так что обратно можете его не ставить, если лень станет…)

Проволокой диаметром 0,8 мм (мы использовали кусочек сварочной проволоки от полуавтомата Кемпи) через специальный паз поджимаем фиксирующие упоры контактов (достаточно просто вставить проволоку до упора).

За остатки проводов вытягиваем контакты из разъема. Выходят они довольно туго из-за резиновых уплотнителей. Разжимаем лепестки контактов вокруг резиновых уплотнителей и под корень обламываем старые провода.

Находим пару кусочков провода длиной по 10-15 см., подходящего по сечению и цвету. Не забываем одеть на провода резиновые уплотнители.

Зачищаем концы проводов на 3-4 мм, аккуратно припаиваем к контактам. Мы пользовались 25-ваттным паяльником, припоем ПОС-61 и активным флюсом на основе хлористого цинка.

Зажимаем лепестками контактов резиновые уплотнители, слегка отгибаем фиксаторы контактов….

Вставляем контакты с проводами в разъем до легкого щелчка фиксатора. Одеваем пластмассовый фиксатор проводов на заднюю часть разъема. Разъем восстановлен!

Далее — переходим к машине. Зачищаем провод ДПКВ — не более 5 см. Экран отгибаем назад, белый и зеленый провода зачищаем на 15 мм.

Одеваем на провода разъема термоусадочные трубки и скручиваем соответствующие провода электромонтажной скруткой.

Натягиваем на скрутки термоусадку и нагреваем ее чем под руку попадется — нам попалась зажигалка. Но если у вас под рукой фен — это будет лучше… по крайней мере по фен-шую именно так и положено.

Восстановленные провода слегка скручиваем между собой и обматывает изолентой, начиная от разъема. Изоленту наматываем с нахлестом на предыдущий слой не менее 50%. Результат на картинке ниже — место скрутки достаточно хорошо защищено от попадания влаги и выглядит аккуратно. Остается присоединить разъем к датчику и ОБЯЗАТЕЛЬНО зафиксировать провод ДПКВ на специальном кронштейне на нижнем болте крышки ремня ГРМ.

Конечно, надежность ниже, чем у цельных проводов — но работает подобное соединение годами — испытано. За 5 лет ни одного возврата.

Провод датчика коленвала ваз 2110

Все про датчик коленвала ВАЗ 2110, ВАЗ 2111 и ВАЗ 2112
Датчик положения коленчатого вала (ДПКВ) выдает ЭБУ (электронный блок управления двигателем) информацию об угловом положении коленчатого вала и моменте прохождения поршнями 1-го и 4-го цилиндров ВМТ. В случае неисправности датчика возникают проблемы в работе двигателя. Рассмотрим, назначение, проверку и замену ДПКВ.
За что отвечает датчик коленвала
Признаки неисправности датчик коленвала
Где находится датчик коленвала
Замена датчика положения коленвала ВАЗ 2110
Как проверить датчик положения коленвала своими руками
Признаки неисправности датчика коленвала ВАЗ 2110 и 2112. Точная диагностика

ВАЗ 2110 замена провода дпкв

ВАЗ 2110 взгляд из прошлого.

2110 черный — mimege.ru.

Bogdan 2110 Серебристый Люкс+ Bogdan 2110.

Указатели поворота для ВАЗ 2110/11/12, хромированные.

Бортжурнал Лада 2110 стройвариант) .

Лада 2110 Green Dream.

Бпан ваз 2110 вк.

Lada 2110 Чёрная молния.

Замены фильтрующего элемента в машине Ваз 2110.

Купить ВАЗ 2110 2005 в Кемерово, бензин

Фотографии автомобилей Лада 2110 (1996 — 2007) Седан.

Автоотзыв о ВАЗ 2110.

фото машин ваз 2110.

allwantsimg.com / ваз 2110 млечка.

Lada 2110 «Релейная» Logbook.

Куплю ваз 2110 фото.

Рекомендации автовладельца Лада 2110.

Прокат ВАЗ 2110.

Мой 2110 достался мне в люксовой комплектации

Фото на ваз 2110 на посадке.

Как поменять чехлы на ваз 2110 амортизаторов пружин.

Бортжурнал Лада 2110 капитошка.

Фото Лада 2110 от владельца.

Автокнига для Ваз 2110.

Датчик коленвала ваз 2110 какой провод идёт в месте датчиком

Ты на самом датчике конта..

Задача датчика скорости -..

2619 замена и проверка да..

Предлагаем вам ознакомить..

Капитальный ремонт двигат..

Раздел новичков нашего фо..

В руках мастера датчик дп..

Датчик коленчатого вала к..

Фото датчика коленвала на..

Сколько стоит датчик холо..

3проверьте жгут проводов ..

Датчик коленвала nissan s..

Ваз 2111 проводка к датчи..

Двигатель змз 409 uazbuka..

Датчик распредвала онже д..

Сколько стоит датчик холо..

Меняем датчик скорости на..

Схема системы зажигания в..

Датчик положения коленвал..

И кронштейн для крепления..

Датчик холостого хода куп..

212 снятие и установка дв..

Процесс замены датчика на..

Датчики ваз 2110 2112 ros..

Датчик положения коленвал..

Сколько стоит датчик холо..

Еще галереи по теме: датчик коленвала киа соренто | датчик коленвала на митсубиси кантер | датчик коленвала тойота 3s | датчик кондиционера megane 2

Как прозвонить провод датчика коленвала 2110

ВАЗ 2110 взгляд из прошлого.

2110 черный — mimege.ru.

Купить ВАЗ 2110 2005 в Кемерово, бензин

Фото на ваз 2110 на посадке.

Фотографии автомобилей Лада 2110 (1996 — 2007) Седан.

Автоотзыв о ВАЗ 2110.

фото машин ваз 2110.

. я буквально вчера получил вызов на драг рейс с лада 2110 мотор

Лада 2110 БПАН — отзыв владельца — DRIVE2.RU Лада 2110 БПАН 960×540 45/50.

Lada 2110 Чёрная молния.

Bogdan 2110 Серебристый Люкс+ Bogdan 2110.

Бортжурнал Лада 2110 стройвариант) .

Мой 2110 достался мне в люксовой комплектации

Лада 2110 Green Dream.

allwantsimg.com / ваз 2110 млечка.

Lada 2110 «Релейная» Logbook.

Куплю ваз 2110 фото.

Рекомендации автовладельца Лада 2110.

Прокат ВАЗ 2110.

Замены фильтрующего элемента в машине Ваз 2110.

Указатели поворота для ВАЗ 2110/11/12, хромированные.

Как поменять чехлы на ваз 2110 амортизаторов пружин.

Признаки неисправности и замена датчика положения коленчатого вала на ВАЗ 2114

Для начала рассмотрим, что же такое датчик положения коленвала. Датчик положения коленчатого вала ВАЗ 2114, как и многих других моделей ВАЗ, это электромагнитное устройство передающее информацию о положении коленвала электронным «мозгам» управления двигателем. Этот датчик очень важен, от него зависит правильная работа форсунок, подающих топливо, и системы зажигания. Ломается он не часто. Но если вы собрались в дальнюю поездку желательно иметь запасной.

Датчик положения коленчатого вала ВАЗ 2114

Типы датчиков

Датчики различаются по принципу действия и конструктивным особенностям.

  • индуктивного типа. Внутри расположен металлический стержень, имеющий на наружном конце магнит. Он предназначен для намагничивания стержня. Вокруг этого стержня намотана обмотка, из медного провода, концы которой выведены в виде разъёмов для подключения проводов. Принцип работы датчика положения коленчатого вала индуктивного типа: при нахождении стального предмета рядом со стержнем на выводах появляется сигнал.
  • принцип работы датчика коленвала следующего типа немного другой. Внутри у него расположен датчик холла. При поднесении к нему металлического предмета его состояние меняется (с логического ноля на единицу и наоборот).
  • частотные. Рассмотрим, как работает датчик коленвала данного вида. Блок управления двигателя генерирует импульсы определённой частоты. Они подаются на датчик и при поднесении металлического предмета к датчику частота генерации меняется. По изменению частоты контроллер определяет наличие предмета возле датчика. Датчик реагирует на металл зубьев венца коленчатого вала (на некоторых авто он находится на моховике).

Признаки неисправности

Признаки неисправности ДПКВ могут быть различные. Часто, на торце самого датчика, налипает грязь, которая может быть помехой при считывании. Также симптомы неисправности датчика коленвала могут быть следующими:

  1. Режим «холостого хода» нестабилен;
  2. Обороты двигателя растут или падают самопроизвольно;
  3. Падает мощность;
  4. Во время разгона ощущается «провал»;
  5. Авто плохо заводится.

В этих случаях, по большей части, датчик положения коленвала ВАЗ 2114 идет на замену.

Кроме этого, датчик коленвала ВАЗ 2114 вполне может быть исправен. А на «приборке» вылезет ошибка дпкв (0335 либо 0336). Причиной этого может быть обрыв провода возле разъёма. Это легко определяется визуально, тогда достаточно заменить разъём без замены самого датчика.

Если владелец замечает признаки неисправности датчика коленвала на своём автомобиле, то это «сигнал» о необходимости диагностики.

Не трудно догадаться, где находится датчик коленвала на ВАЗ 2114. Как и у многих других моделей ВАЗ, он крепится к двигателю, а конкретнее к масляному насосу, возле приводного шкива генератора, на его крышку. Крепится датчик с помощью одного болта, что типично для многих моделей данного семейства.

Сдесь находится датчик коленвала на ВАЗ 2114

Характерные причины поломки:

  1. Физическая поломка корпуса;
  2. Межвитковое замыкание витков обмотки, влечёт за собой изменение частоты генерации, передаваемой в блок управления (датчики частотного типа);
  3. Аварийный износ или утрата зубьев шкива.

Проверка работоспособности

Если вы решили сами проверить исправность датчика, отнеситесь к этой процедуре ответственно и проведите её правильно. На авто ВАЗ 2114 датчик коленвала проверяется несколькими способами.

  1. При помощи мультиметра. Оценить исправность индукционного датчика можно по сопротивлению его катушки. В исправном изделии оно составляет 500-700 Ом.
  2. На мультиметре выставить предел измерения в 200 милливольт, подсоединить щупы к выводам (где присоединяются штатные провода). Провести несколько раз стальным предметом перед сердечником. Рабочий датчик будет «видеть» металл и на дисплее мультиметра будут всплески напряжения. В случае отсутствия таковых, деталь на замену.
  3. Но самые точные результаты при проверке даёт осциллограф. При использовании этого прибора можно гарантировать сто процентный результат, он считает всю информацию с датчика во время работы двигателя. Её можно будет наблюдать на экране прибора. Двигатель, при тестах, должен работать на различных оборотах. Начинают с восьми сот оборотов, далее две тысячи, и поднимать до шести тысяч. При линиях (на экране прибора) различной длины надо искать причину неисправности. Удалять загрязнения, проверить шкив на дефекты и так далее.

Осциллограмма исправного датчика

Осциллограмма исправного датчика коленвала ВАЗ 2114

Следует отметить, что данные способы проверки, работают на всех моделях ВАЗов имеющих ДПКВ. Если у вас возникли сомнения в собственных силах тогда обратитесь в «сервис». Благодаря специализированному оборудованию результат будет точнее, а проверка не займёт много времени.

Снимаем с двигателя

Неисправность определили. Приступаем к её устранению. Разберём эту операцию на примере ВАЗ 2114.

Выключаем зажигание автомобиля. Открываем капот, фиксируем его устойчиво, и визуально определяем, где находится датчик коленвала ВАЗ 2114. Перед снятием желательно удалить все загрязнения в районе его нахождения. Далее аккуратно вынимаем колодку с проводами из разъёма.

Разъем ДПКВ ВАЗ 2114

Используя ключ на «10» выкручиваем крепёжный болт.

Снятие датчика коленвала на ВАЗ 2114

Извлекаем ДПКВ ВАЗ 2114

После демонтажа датчика желательно проверить на наличие дефектов зубчатый шкив привода генератора. Так как его повреждения могут вносить ошибки в работу всей системы.

После того как убедились в отсутствии всякого рода дефектов, приступаем к сборке. Посадочное место должно быть чистым. Устанавливаем новую деталь на место и крепим болтом (момент затяжки не должен превышать 8-12 Ньютон метров). При этом используем регулировочные шайбы. Они продаются в комплекте с новым датчиком. Таким образом, используя специальный щуп, добиваемся, чтоб зазор между шкивом и сердечником датчика был один миллиметр. Допускаемая погрешность 0,41 миллиметра в большую сторону.

Зазор между шкивом и сердечником датчика коленвала на ВАЗ 2114

Подсоединяем колодку с проводами на место.

После установки и проверки зазора пробуем запустить двигатель. При уверенном запуске и устойчивой работе мотора, можно сказать, что ремонт проведён успешно.

При всём том, что поломка синхронизирующего датчика не является частой, знание её симптомов и последствий, а также способов устранения будет полезно автолюбителю.

Новые датчики есть практически в любом магазине автозапчастей. Цена ДПКВ может варьироваться в пределах 200-400 рублей. Сколько стоит датчик коленвала ВАЗ 2114 зависит от вашего региона, нахождения поблизости крупных магазинов запчастей (там обычно дешевле) и жадности продавца. Можно заказать в интернет-магазине. При покупке, захватите с собой старый, дабы не ошибиться в выборе модели. Чтоб избежать брака и повторной покупки желательно приобретать у хорошо зарекомендовавших себя продавцов.

Датчик положения коленчатого вала (ДПКВ): неисправности и ремонт

Порция топливной смеси должна подаваться в цилиндр в положении нижней мертвой точки, а искра для воспламенения в верхней мертвой точке, после ее сжатия, соответственно. Чтобы бортовой компьютер мог подать команду бензонасосу, форсункам и системе зажигания, ему необходимо знать местоположение поршней в каждый момент времени.

Именно эту информацию предоставляет контроллеру датчик ДПКВ в системе электронного впрыска. Датчик коленвала работает в паре с зубчатым колесом, в котором в особой последовательности пропущено несколько зубов.

Датчик ДПКВ в системе электронного распределения впрыска

Поскольку сломанный датчик положения коленчатого вала автоматически делает невозможной дальнейшую эксплуатацию транспортного средства, а заменить его сможет каждый водитель, об этом приборе следует знать следующую информацию:

  • назначение и конструкция;
  • разновидности и взаимозаменяемость;
  • место установки и диагностика;
  • способ замены собственными силами.

Производители авто обеспечивают удобное расположение ДПКВ, простую конструкцию датчиков и их низкую себестоимость, что позволяет иметь в запасе это полупроводниковое устройство, чтобы произвести экстренное снятие вышедшего из строя датчика, установить новый прибор, подключив его в разъем, точно зная расположение.

Для чего нужен?

В современных дизельных и инжекторных авто работой мотора управляет электронный блок ЭБУ, который также называют ECU, ECM (модуль) или ЭСУД (система). Для нормальной работы в электронных системах используются датчики и исполняющие устройства. С датчиков поступают сигналы, ЭБУ их расшифровывает и анализирует, затем приводит в действие исполняющие устройства, впрыскивающие и воспламеняющие смесь после ее сжатия.

Элементы шатунно-поршневой группы связаны между собой шарнирно, поэтому их амплитуды легко вычисляются математически. Таким образом, положение поршня в НМТ и ВМТ компьютер ECU определяет по сигналам, которые передает датчик положения коленчатого вала в комплекте с диском синхронизации.

Другими словами, без датчика коленвала ЭБУ «ослепнет», топливо будет подаваться из форсунок неэффективно, а воспламенение в камерах сгорания станет хаотичным, поэтому в конкретной модели машины жестко связаны между собой прошивка ЭБУ, тип датчика, размер и формула зубчатого колеса синхронизации.

Как устроен и работает?

Независимо от конструкции датчика принцип работы остается неизменным:

  1. на коленвал надевается диск с зубьями, называемый реперным, задающим или синхронизирующим;
  2. датчик крепится на элементы двигателя или кронштейны таким образом, чтобы его рабочий орган находился перпендикулярно оси вращения вала в 1 мм от наружного диаметра зубчатого венца;
  3. несколько зубьев сточены через определенное количеств полных зубьев в зависимости от прошивки ЭБУ;
  4. сигнал в ДПКВ возникает именно в момент прохождения мимо него участка без зубьев;
  5. поэтому устанавливается диск синхронизации в определенном пространственном положении.

В конкретных конструкциях мотора реперный диск и ДПКВ может стоять с любой стороны коленвала, однако гораздо важнее для пользователя другие характеристики зубчатого колеса:

  • количество зубьев – 24 шт., 30 шт., 36 шт., 48 шт. или 60 шт;
  • формула расположения зубьев – обычно используются 24/2, 30/3, 36/1 или 36/2, 48/2 и 60/2.

В простых формулах, указанных выше, целые зубчики идут подряд, затем пропущен 1 или 2 зуба, тоже подряд.

Существуют сложные формулы, например, 36/6. Где после 16 целых зубьев пропущены 2 штуки, затем идет 1 целый зуб, снова пропущены 2 штуки, далее следуют 13 целых зубьев, снова пропуск из 2 штук.

При этом наружные диаметры дисков синхронизации и их конструкция не совпадают по умолчанию.

Какие модификации бывают?

Кроме разных вариантов синхронизатора и места его расположения на коленчатом валу производитель на конвейере, а позже и сам пользователь в гараже или на СТО может использовать ДПКВ разной конструкции. Всего существует 3 разновидности датчиков коленвала:

  • Холла – на фишку приходит 3 провода – +12 В либо + 5 В, масса (-) и для подачи сигнала на ЭБУ, необходим источник питания;
  • индуктивный – для подключения используется разъем с 2 контактами, так как ток возбуждается в самом полупроводниковом приборе;
  • оптический – состоит из передатчика со светодиодом и приемника, реагирующего на световой луч в момент прохождения участка без зубчиков мимо него.

Датчик Холла обладает следующими особенностями:

  • источник тока подает на обмотки напряжение 5 В или 12 В;
  • в катушках создается магнитное поле;
  • пока возле штока проходят полные зубцы, магнитный контур остается в замкнутом положении;
  • при прохождении участка без зубьев контур размыкается, ЭБУ получает соответствующий сигнал об этом.

Датчик Холла в современных авто может использоваться в разных системах:

  • в режиме датчика положения коленвала на некоторых модификациях ВАЗ;
  • в качестве датчика скорости на иномарках;
  • в системах антиблокировки колес ABS – на каждое колесо устанавливается реперный диск и собственный датчик, подключенный в общую цепь.

Вторым названием прибора, использующего эффект Холла, является датчик фазы. Например, в режиме датчика распределительного вала индуктивный прибор практически бесполезен. Поскольку на малых оборотах он передает слабый сигнал, который компьютеру сложно обрабатывать.

Индуктивный ДПКВ имеет упрощенную конструкцию и не требует подавать питание:

  • подключение производится двумя проводами;
  • магнит внутри прибора создает переменное поле в сердечнике;
  • напряжение электродвижущей силы возрастает в момент прохождения участка без зубьев;
  • снижается возле зубов полного профиля.

Датчик всегда эксплуатируется в режиме ДПКВ, для измерения скорости не пригоден.

Сигнал оптический ДПКВ подает в контроллер ECU при попадании светового луча со светодиода на фотоэлемент, расположенные по разные стороны от реперного колеса, поэтому датчики, устанавливаемые параллельно коленвалу, не всегда удобны в эксплуатации под капотом авто.

Оптические ДПКВ стоят дороже, используются на скутерах и для диагностики, тарирования датчиков Холла и приборов индуктивного типа.

Где расположен?

По назначению ДПКВ сложно определить, где находится датчик в конструкции двигателя:

  • средняя часть вала содержит несколько колен для крепления деталей кривошипно-шатунного механизма;
  • свободными остаются его края;
  • реперная шестерня с пропущенными зубьями расположена возле маховика ДВС ;
  • либо синхронизатор находится на противоположном конце у шкива отбора мощности двигателя, приводящего в движение ремень генератора;
  • реже задающий диск крепится на валу шпонкой непосредственно возле противовеса со стороны фланца.

Поскольку реперный диск не входит в зацепление с шестернями, не передает вращение ремням и цепным передачам, он практически никогда не бывает неисправным, даже при длительной эксплуатации. Однако вокруг машины всегда найдутся источники грязи, из- за которых промежутки в местах отсутствующих зубьев могут забиться грязью.

Чтобы восстановить корректную передачу сигналов о положении поршней на коленчатом валу, просто снимите ДПКВ и прочистите этот участок WD-40 или силиконовым аэрозолем.

Что такое имитатор ДПКВ?

В отличие от самого датчика имитатор ДПКВ используется для настройки прошивки ЭБУ при их изготовлении. На этапе эксплуатации приспособление необходимо для тестирования корректной работы времени прохождения импульсов по расчетной таблице.

Для рядового пользователя прибор, имитирующий импульсы датчика коленвала на контроллер, необходим в случае перехода на другой ДПКВ или реперный диск. Например, для прошивок GM ISFI-2S, Микас , МКД-105, Basch, Январь, MotronicR и Корвет М11 по умолчанию принята конфигурация 60-2 с 58 цельными зубьями и двумя пропусками друг за другом. Верхняя мертвая точка поршня при этом соответствует 20 зубу до двойного пропуска при вращении по часовой стрелке.

Например, после реставрации коленвала и установки его на место эксплуатации реперный диск должен быть установлен, согласно этим условиям.

Замена датчика ДПКВ

Поскольку ДПКВ считается неремонтируемым «расходником», у начинающего пользователя возникает проблема, как заменить полупроводниковый прибор самостоятельно. В отличие от исполнительных механизмов и регуляторов системы электронного впрыска топлива, датчик подключен к системе самодиагностики бортового компьютера.

То есть, при некорректной передаче сигнала на приборной панели высвечивается ошибка Check Engine, поэтому алгоритм диагностики следующий:

  1. визуальный осмотр и очистка по мере необходимости;
  2. проверка мультиметром и измерение индуктивности;
  3. диагностика осциллографом;
  4. обучение ДПКВ средствами бортовой системы.

Только после этого можно заменить ДПКВ, убедившись в его неисправности. Причем, устанавливать следует датчик, совместимый с прошивкой ЭБУ.

Признаки неисправности

Помимо нарушения динамики движения транспортного средства, признаки неисправности ДПКВ имеют вид:

  • скачущие обороты холостого хода;
  • снижение мощности ДВС и детонации;
  • невозможность запуска или отсутствие искры на свечах зажигания.

Перед тем, как снять датчик коленвала, следует проверить целостность проводки, наличие контакта на клеммах АКБ и ДПКВ. Проще всего в домашних условиях замерить сопротивление обмоток катушки и прочистить зубья реперного диска. Остальные способы диагностики более сложные.

Код неисправности и причины

Блок ЭБУ записывает в память ошибки, коды которых можно считать несколькими способами:

  • на экране бортового компьютера;
  • вспышками контрольной лампы Check (только для моторов класса Евро-2);
  • портативным сканером;
  • диагностической программой на планшете или ноутбуке через адаптер.

Обозначаются неисправности ДПКВ кодом ошибки 053, а причинами становятся следующие неисправности:

  • некорректная установка синхронизирующего диска – ВМТ поршня II либо IV цилиндра должна совпадать с прохождением 20 зуба перед выемкой;
  • повреждение зубьев реперного диска – сколы, раковины, каверны искажают сигнал датчика;
  • радиальное биение задающего диска – замена оригинальной деталью с алогичной формулой расположения зубьев;
  • нарушен зазор между зубом диска и датчиком – расстояние регламентируется в пределах 0,5 – 1,2 мм, может потребоваться замена крышки шестерни распредвала;
  • неисправность ЭБУ – проверка состояния контактов не должна выявить неисправностей;
  • неисправность высоковольтной цепи зажигания – сопротивление проводов с наконечниками должно быть меньше 6 кОм, они не должны замыкать на корпус мотора, сопротивление вторичных обмоток катушек зажигания должно быть меньше 13 кОм, в противном случае возможно наведение помех в канал синхронизации;
  • выход из строя датчика – потеря чувствительности, перемагничивание или перепутаны выводы на штекере, замена в любом из указанных случаев;
  • обратная полярность проводов – контакт 2 должен соединяться с клеммой 49, 1 с клеммой 48;
  • короткозамкнутые провода – замер сопротивления 49 – 2 и 48 – 1, пошевелить жгут для выяснения причины КЗ;
  • обрыв оболочки экранирующей жгута/датчика – зажигание отключить, проверить опрессовку и оболочку;
  • замыкание сигнального провода на бортсеть – при включенном зажигании напряжение цепи 2 – 3 и 1 – 3 должно быть около 12 В;
  • обрыв сигнального провода – прозвонить омметром цепи 2 – 49 и 1 – 48 отсоединенного жгута;
  • замыкание сигнального провода на массу – обычно изоляция повреждается крыльчаткой вентилятора, горячими патрубками ДВС, отключить зажигание, проверить сопротивление 48 и 49 цепей на массу, контактов 1 и 2 на корпус мотора;
  • вода внутри колодки/разъема – влага удаляется ватной палочкой, прочищаются токопроводящие элементы;
  • обрыв жгута от штекера – прозвонить каждый провод, если контакты подключены неверно, добавляется ошибка 023, 024 или 054.

Датчик коленвала ваз

Автомобили с автоматической системой управления двигателем в большинстве своем работают с установленным и важным датчиком положения коленчатого вала (ДПКВ) для обеспечения синхронизации механического движения поршней с системой зажигания и топливоподачей.

Рассмотрим на примере как работает датчик коленвала ВАЗ 2110, а также 2105, 2107, 2108, 2109, 21099, 2111, 2117, 2112, 2113, Приора, Нива, Шевроле Нива, Калина 1117, 2114, 2115.

Что такое датчик положения коленвала на вазе

Датчик положения коленчатого вала индукционного типа устанавливается рядом со специальным диском, расположенным совместно с приводным шкивом коленчатого вала. Специальный диск называют реперным или задающим. Вместе с ним обеспечивает угловую синхронизацию работы блока управления. Пропуск двух зубьев из 60 на диске позволяет системе определить ВМТ 1-ого или 4-ого цилиндра. 19-й зуб после пропуска должен смотреть на стержень ДПКВ, а метка на распредвале должна стоять против загнутого кронштейна отражателя. Зазор между датчиком и вершиной зуба диска находится в пределах 0,8-1,0 мм. Сопротивление обмотки датчика 880-900 Ом. Для снижения уровня помех проводник датчика коленчатого вала экранирован.

После включения зажигания управляющая программа блока находится в режиме ожидания сигнала импульсов синхронизации с датчика положения коленчатого вала. При вращении коленвала сигнал синхроимпульсов поступает мгновенно в блок управления, который, в соответствии с их частотой коммутирует на «массу» электрическую цепь форсунок и каналы катушки зажигания.

Алгоритм программы блока управления работает по принципу считывания проходящих мимо магнитного сердечника ДПКВ 58-ми зубьев с пропуском двух. Пропуск двух зубьев является опорной меткой для определения поршня первого (четвертого) цилиндра в положении верхней мертвой точке, с которой блок анализирует и распределяет по рабочим тактам двигателя коммутационные сигналы, управляющие открытием форсунок и искрой на свечах зажигания.

Блок управления выявляет кратковременный сбой в системе синхронизации и пытается пересинхронизировать процесс управления. В случае невозможности восстановления режима синхронизации (отсутствие контакта на разъеме ДПКВ, обрыв кабеля, механические повреждения или излом задающего диска) система выдает на панель приборов сигнал об ошибке, зажигая аварийную лампу Check Engine. Двигатель при этом заглохнет и запустить его будет невозможно.

Датчик положения коленчатого вала является надежным устройством и редко выходит из строя, но иногда встречаются неисправности, связанные с невнимательным или халатным отношением специалистов, обслуживающих двигатель.

Например, на ВАЗ-2112 установлен двигатель 21124 (16 клапанов где кабель ДПКВ находится очень близко к выпускному коллектору) и проблема возникает обычно после ремонта, когда фишка на кабеле не закреплена на скобе. Соприкасаясь с горячей трубой кабель плавится, разрушая схему соединения и автомобиль глохнет.

Другим примером может оказаться некачественно изготовленный задающий диск, резиновая муфта которого может проворачиваться по внутреннему соединению.

Электронный блок управления, получая единственный сигнал от ДПКВ, определяет положение относительно коленчатого вала в каждый момент времени, рассчитывая частоту его вращения и угловую скорость.

На основе синусоидальных сигналов, выданных датчиком положения коленчатого вала, решается широкий круг задач:

  • Определение в данный момент времени положения поршня первого (или четвертого) цилиндра.
  • Управление моментом впрыска топлива и длительностью открытого состояния форсунок.
  • Управление системой зажигания.
  • Управление системой изменения фаз газораспределения;
  • Управление системой абсорбирования паров топлива;
  • Обеспечение работы других дополнительных систем, связанных с частотой вращения вала двигателя (например, электроусилитель руля).

Таким образом, ДПКВ обеспечивает функционирование силового агрегата, с высокой точностью определяя работу его двух основных систем — зажигания и впрыска топлива.

Прежде, чем приобретать ДПКВ для его замены, необходимо уточнить о типе устройства, установленного на двигателе.

Типы датчиков коленвала

Индуктивный (магнитный) ДПКВ

В основе устройства лежит намагниченный сердечник, помещенный в катушку. В состоянии покоя магнитное поле постоянно и в его обмотке отсутствует ЭДС самоиндукции. Когда перед магнитным сердечником проходит вершина металлического зуба задающего диска магнитное поле вокруг сердечника изменяется, что приводит к индукции тока в обмотке. При вращении диска на выходе возникает переменный ток, при этом частота тока изменяется в зависимости от частоты вращения вала. Работа основана на эффекте электромагнитной индукции.

Особенностью этого датчика является его не сложная конструкция, работающая без подачи дополнительного питания.

Датчик на основе эффекта Холла

Тип этих датчиков работает на микросхеме, помещенный в корпус с магнитопроводом, а задающий диск создает движущееся магнитное поле намагниченными зубьями.

Датчик обеспечивает высокую точность выдачи сигналов во всех заданных режимах вращения коленвала. Датчик, работающий на основе эффекта Холла требует подключения постоянного напряжения.

Оптические датчики

В основу заложено физическое явление фотоэффекта. Конструктивно он представляет собой источник света с приемником (фотодиодом). Вращаясь между источником и приемником перфорированный диск периодически закрывает и открывает путь источнику света, в результате фотодиод выдает импульсный ток, поступающий в виде аналогового сигнала в блок управления (система имеет ограниченное применение и ранее устанавливалась в трамблеры инжекторных автомобилей, например, Матиз).

Немного о задающих дисках

Задающие диски для индуктивных датчиков изготавливаются из стали, иногда заодно со шкивом коленвала (например, автомобиль Опель).

Диски для датчиков Холла изготавливаются из пластика, а в их зубьях запрессованы постоянные магниты.

Как проверить датчик коленвала ВАЗ

Вазовский датчик коленвала индуктивного типа проверяется мультиметром на предмет обрывов внутри катушки и заданного сопротивления, величина которого находится в диапазоне 600-900 Ом. Обязательной так же является проверка проводки ДПКВ.

Проверка может быть осуществлена измерением индуктивности, для этого необходимо иметь три прибора: вольтметр, трансформатор и измеритель индуктивности. Метод не сложный, но громоздкий и эффективнее купить новый датчик с целью проверки работоспособности двигателя.

Проверку ДПКВ также осуществить стартерной прокруткой, наблюдая за показаниями тахометра. Диодной контролькой можно проверить наличие импульсов на разъеме форсунок.

Где находится датчик коленвала ВАЗ 2110

Блоки двигателей 1117, 21124, 21126, 2111, 2170 независимо 16 клапанные или 8 кл, конструктивно одинаковые и различны только головками блока. 16 клапанные имеют два распредвала и по ширине превосходят почти в два раза 8 клапанные головки.

ВАЗ-2110, эксплуатируется как с 8 кл. двигателями, так и 16 кл., но расположение ДПКВ неизменно и крепится в нижней части двигателя.

Замена датчика коленвала

Лада Калина, Веста, Гранта, 21214 или классическое авто 2107 – принцип замены ДПКВ одинаковый. Достаточно открутить удерживающий болт с кронштейна, отключить разъем со жгута проводов и снять датчик.

Признаки неисправности ДПКВ

Неисправность в датчике положения коленчатого вала приводит к подергиваниям автомобиля на разных режимах, к провалам и тяжелому запуску двигателя. Эти неисправности могут возникать и по другим многочисленным причинам, выявить которые возможно диагностическими приборами. Но основные признаки неисправности ДПКВ на инжекторном автомобиле — это продолжительный запуск двигателя или отсутствие запуска.

Замена фишки и распиновка ДПКВ ВАЗ 2110

С течением времени происходит износ проводов, идущих на фишку ДПКВ. Расположен в нижней части двигателя и недалеко от переднего колеса, в результате на ДПКВ и его фишку попадает и оседает грязь, снег, масло, химические агрессивные среды в виде соли, что ведет к медленному окислению проводов на фишке и в последствии к их обрыву. Так как провода от фишки совмещены в единый жгут, то при его замене предусмотрена ремонтная фишка с выступающими двумя проводами длиной 15 см. Удалив поврежденную фишку, устанавливают новую на «скрутку». Точки скрутки изолируют использованием термоусадки или изоленты.

Из приведенной ниже схемы видно, что распиновка их не сложная и два провода непосредственно соединяются с контактами входа сигнала в блоке управления, проходя по всей длине жгута. Полярность соединения сигнальных проводов датчика с блоком управления должна соблюдаться. При обратной полярности система синхронизации работать не будет. Для восстановления работы ДПКВ необходимо просто поменять местами провода и проверить работоспособность, запустив двигатель.

Осциллограмма ДПКВ ВАЗ

Для точной диагностики работы ДПКВ применяется осциллограф. Подключив щупы осциллографа на экране монитора отобразится осциллограмма работы ДПКВ, на которой можно четко различить точку пропуска зубьев и измерить величину сигнала в вольтах по максимальной амплитуде 58-ми зубьев, расположенных между точками пропуска.

Можно ли завести машину без датчика коленвала

Датчик коленвала является главным звеном в цепи управления двигателем. Синхронизируя механическое движение валов и определяя относительное положение поршней посредством ДПКВ блок управления в нужный момент времени производит коммутацию, включая топливные форсунки и катушку зажигания. Без датчика коленчатого вала запуск двигателя не возможен.

0 0 голоса
Рейтинг статьи
Ссылка на основную публикацию
ВсеИнструменты
Adblock
detector
