Схемы проводки на Ладу Гранта

Схемы проводки на Ладу Гранта. Распиновки

Распиновка Лада Гранта

Современная модель Лада Гранта востребована сред отечественных автолюбителей по причине оптимальной стоимости и достаточной надежности. Хорошая прочность и небольшая стоимость расходных материалов дополнительно стимулируют спрос среди населения. Минусом автомобиля выступают частые поломки в электрической части. Бортовые системы нередко выходят из строя. На сайте представлена подробная электрическая схема Гранта с пояснениями и расшифровкой.

Полная распиновка Гранта, разбита не несколько участков для более подробного изображения и облегчения восприятия. Здесь присутствуют.

  1. Подкапотная часть – жгут объединяет все элементы проводов, расположенных в районе двигателя и основных приборов.
  2. Салонный модуль. Конструкция дополнительно разделена на зоны, предусматривающие подключение отдельных частей проводки.
  3. Модуль панели приборов. Здесь сосредоточены все элементы, идущие от датчиков, приборов и индикаторов.
  4. Задний жгут расположен в кормовой части автомобиля и отвечает за подачу питания к модулям освещения, замков и приборов.

Все приведенные расшифровка взяты из официальной инструкции производителя и полностью соответствуют заводским обозначениям и схеме версии стандарт.

Электросхема Гранта, отвечающая за подкапотное пространство

Здесь сосредоточены основные части проводки Лады Гранты, отвечающие за нормальную работу силовой установки:

  • 1 – питание фары, передней правой;
  • 2 – питание на стеклоомыватели;
  • 3 – напряжение на левую часть головной оптики;
  • 5 – элемент питания бортовой сети;
  • 6 – головной блок предохранителей;
  • 7 – генератор;
  • 8 – клаксон;
  • 9-11 – клеммные колодки к приборной панели;
  • 12 – контактная пара задних фар;
  • 13 – привод вентилятора основного радиатора.

Распиновка разъемов лада гранта по части воздуховодов салона

  • 1 – привод стеклоочистителя;
  • 2 – индикация остатка тормозной жидкости в расширительном бачке системы;
  • 3 – колодка – вывод на приборную панель.

Схема Лады Гранты – часть зажигания

  • 1 – индикатор напора смазки в картере силовой установки;
  • 2 – разъем генератора;
  • 3 – питание заслонки подачи топливной смеси;
  • 4 – термометр системы охлаждения;
  • 5 – подача сигнала на приборную панель;
  • 6 – продувка адсорбера;
  • 7 –спидометр;
  • 8 – ДМРВ;
  • 9 – ДПКВ;
  • 10 – ДК перед катализатором;
  • 11 – аппарат импульса управления;
  • 12 – сенсор концентрации кислорода в отработанных газах;
  • 13/14 – катушка и свечи зажигания соответственно;
  • 15 – драйверы форсунок;
  • 16 – контактная группа зажигания;
  • 17 – сенсор измерения детонации.

Распиновка приборов Гранта – схема приборной панели

Указанная часть является самой сложной. Большое количество выводов и миниатюрный размер клемм значительно усложняет поиск необходимой группы:

    • 1/2 – соединительные колодки на передний жгут электрооборудования;
    • 3/4 – аналогично для кормового жгута;
    • 5 – блок управления световыми приборами;
    • 6 – модуль выключателя зажигания;
    • 7 – бортовой компьютер;
    • 8 – рычаг переключения положения дворников;
    • 9 – приборка;
    • 10 – управление режимами аварийки;
    • 11 – замок крышки грузового отсека;
    • 12 – диагностический разъем;
    • 13 – колодка на привод воздухозаборников;
    • 14 – кнопка выключения подогрева заднего ветрового стекла;
    • 15 – контакт аварийки;
    • 16 – переключатель стоп сигналов;
    • 17/18 – контактная группа – вывод на радиооборудование (магнитола);
    • 19 – вращающийся модуль оборудования;
    • 20/41 – привод водительской/пассажирской подушки безопасности;
    • 21 – питание клаксона;
    • 22 – группа монтажного блока;
    • 24 – группа прикуривателя;
    • 25 – подсветка контроля печки;
    • 26 – салонный плафон;
    • 27 – контактная группа замка зажигания;
    • 28 – контроллер;
    • 29 – входящий разъем на заднюю часть бортовой сети;
    • 30 – электронная часть педали газа;
    • 31 – добавочный резистор;
    • 32 – мотор печки;
    • 33 – блок переключателей печки;
    • 34 – модуль блокировки дверей;
    • 35/36 – реле головного вентилятора системы охлаждения;
    • 37 – проводка реле компрессора;
    • 38 – дополнительное реле или катушка индикации заднего хода;
    • 39 – клавиша включения кондиционера;
    • 40 – привод автоматической коробки передач;
    • 42 – термометр испарителя;
    • 43 – вывод на задний жгут проводов.



Распиновка ЭБУ Гранта

В автомобиле Лада Гранта применяется два типа электронных блоков управления двигателем. Принципиально системы незначительно отличаются, что исключает возможность их взаимозаменяемости.

Ввод первого датчика детонации

Ввод второго датчика детонации

Выход главного реле

Выход клапана продувки адсорбера

Вывод от форсунки №1/2/3/4

Земля сенсора температуры антифриза

Заземление бортовой электроники

Выход индикатора степени заряда аккумулятора

Клемма №15 от замка зажигания

Подача напряжения на ДПДЗ

Силовой разъем нагревателя ДДК

Выводы на катушку зажигания ¼ и 2/3 цилиндров соответственно

5/6 контакт привода дросселя

Схема реле Гранта

Расположение реле в основном монтажном блоке, расположенном в подкапотном пространстве:

  • 1 – привода кулера системы охлаждения;
  • 2 – защита центрального замка;
  • 3 – вторичное реле стартера;
  • 4 – дополнительная часть реле;
  • 5 – реле прерывателя поворотников и аварийки;
  • 6 – защита привода дворников;
  • 7/9 – вставка дальнего/ближнего режимов головного освещения;
  • 8 – элемент защиты клаксона;
  • 10 – подогрев ветрового стекла кормовой части;
  • 11 – главный блок реле;
  • 12 – реле бензонасоса.

Подробная схема ВАЗ Гранта (приборная доска)

Автомобиль в стандартной комплектации поставляется на рынок с 32 контактным щитком приборов. Стандартная распиновка щитка Гранта имеет всего 26 задействованных выводов. Остаточные разъемы предусмотрены для возможности довески оборудования или пользовательской доработки:

  • 1 – на датчик низкого давления масла в картере двигателя;
  • 2 – на выключатель индикации ручника;
  • 3 – предназначен для служебных нужд при диагностики панели приборов;
  • 4 – на выключатели внешних осветителей;
  • 5/6 – аналогично для правого и левого поворотников соответственно;
  • 7/8 – CAN L/H ;
  • 9 – индикация положения ремней безопасности;
  • 10 – контакт кнопки Перезагрузка подрулевого рычага;
  • 11 – отклик сенсора бачка тормозной жидкости;
  • 12/13 – на головную оптику, положение дальний/ближний свет;
  • 14/15 – выводы противотуманок перед/зад соответственно;
  • 16/18 – прием сигнала антенны иммобилайзера;
  • 17 – провод массы приборной доски;
  • 19/21 – на клемму №30/15;
  • 20 – на привод электроусилителя рулевого блока;
  • 22 – на датчики закрытия дверей;
  • 23/24 – кнопки МК для переднего и заднего хода соответственно;
  • 25 – на термометр окружающей среды;
  • 26 – индикация поплавка бензобака.

Лада Гранта: схема подключения приборов заднего жгута проводки

Задняя часть проводки автомобиля отвечает за оборудование кормы и боков автомобиля. все дополнительное оборудование подключается исключительно через эту часть магистралей:

  • 1/2 – контактная группа на приборную панель;
  • 3/4 – указатели поворотов;
  • 5 – индикатор включения ручника;
  • 6 – контакт подогрева заднего стекла;
  • 7 – салонная лампа;
  • 8 – индикатор положения водительского ремня безопасности;
  • 9 – плафон подсветки грузового отсека;
  • 10 – привод бензонасоса;
  • 11/15 – кормовая часть габаритов для левой и правой стороны;
  • 12 – привод блокировки крышки багажника;
  • 13 – кнопка включения салонного фонаря;
  • 14 – цепь дополнительного стопа;
  • 16-19 – клеммные колодки дверей для задней левой, задней правой, передней левой и передней правой дверей;
  • 20 – привод управления подушками безопасности;
  • 21 – контактная группа осветителей номерного знака;
  • 22 – на приборную доску;
  • 23/24 – задние датчики указателей скорости;
  • 25/26 – преднатяжители ремней безопасности;
  • 27 – группа контактов приборной панели.

Распиновка двери Гранта – передняя правая

  1. На задний жгут проводки.
  2. Привод электро стеклоподъемника.
  3. Часть центрального замка с индивидуальным приводом.
  4. Клавиша переключателя стеклоподъемника.
  5. Вывод части бортовой проводки к дверному динамику.

Принципиальная электрическая схема Гранта: участок двери переднего пассажира

  1. На клеммную колодку заднего жгута проводов.
  2. Привод электро стеклоподъемника.
  3. Замок двери.
  4. Элемент блока переключателей.
  5. Вывод дверного динамика.

Схема проводки гранта для задних дверей

Участки бортовой сети, ответственные за задние двери идентичны для обеих сторон автомобиля. Указанное расположения элементов актуально для левой и правой части:

  • 1 – на задний жгут;
  • 2 – на динамик;
  • 3 – дверные замки.

Распиновка колодки системы вентиляции салонного пространства

  1. Привод дворников.
  2. Сенсор остатка тормозной жидкости в расширительном бачке.
  3. На колодку приборной доски.

Прирципиальная схема Лада Гранта – часть осветителя номерного знака

Самый малый элемент бортовой сети отличается наличием всего трех выводов. Простота конструкции омрачается подверженностью частым поломкам – сеть страдает от попадания воды, грязи и конденсата и требует тщательного ухода:

  • 1 – на задний жгут бортовой проводки;
  • 2/3 – лампы (левая и правая соответственно).

Полная схема Гранта для модуля управления осветительными приборами

  • 2/3 – на задние/передние противотуманки;
  • 4 – к подсветке;
  • 30 – вход 12 Вольт от генератора;
  • 31 – корпус механизма;
  • 56 – вывод на нити ближнего света;
  • 58 – на габариты и лампы подсветки;
  • Xz – группа входа плюсовой клеммы от замка зажигания.

Профилактические меры

Для того чтобы заводская проводка Лада Гранта служила долго и не ломалась, опытные эксперты настоятельно рекомендуют выполнять ряд не сложных правил.

  1. Периодически проверять все контактные разъемы и клеммы на предмет окислений и ржавления. Подобные повреждения соединений могут вызвать короткое замыкание и критическое снижение проводимости магистрали, что воспринимается бортовым компьютером как ошибка или поломка.
  2. Использовать только оригинальные расходные материалы и элементы электроники. Применение поддельной продукции не дает гарантии работоспособности цепи. При этом некоторые элементы, при повреждении вызывают перепад напряжения в сети, что становится прямой причиной выхода из строя остального оборудования или пожара.
  3. Использовать специальное масло для обработки контактных групп. Жидкость продается в автомагазинах или магазинах электроники. После обработки, контакты покрываются влаго не проницаемым слоем, что в 2-3 раза увеличивает срок их эксплуатации.
  4. Тщательно следить за степенью зарядки и состоянием аккумуляторной батареи. Проводка Лада Гранта критично воспринимает значительное падение напряжения в бортовых цепях. Как следствие – это может стать причиной повреждения прошивки электронных блоков управления.

Диагностика и ремонт

Все электрооборудование автомобиля Лада Гранта должно диагностироваться при наличии мультиметров и тестовых стендов. При обнаружении повреждения – элемент заменяется исключительно на заведомо исправный. Применение подержанных деталей может привести к появлению непредвиденных поломок, некорректной работе оборудования и приборов.

Электрическая схема Лады Гранты является сложной частью оборудования автомобиля. Диагностические работы и ремонт бортовых цепей необходимо осуществлять при наличии требуемых инструментов и необходимых знаний. При отсутствии вышеуказанного – рекомендуется обратиться к квалифицированным мастерам за помощью.

Схема блока предохранителей на инжекторной ВАЗ 2114

В зависимости от номинального показателя тока вставки, ГОСТом предусмотрена система цветовых обозначений:

Цвет

Номинальный ток

Блок предохранителей

На автомобиле ВАЗ 2114 предусмотрено в общей сложности два монтажных блока.

Первый и основной из них устанавливается в подкапотном пространстве над лобовым стеклом слева. Там располагаются реле и предохранители. Собственно, во многом из-за этого его называют чаще блоком предохранителе, а не монтажным блоком.

Крышка блока удерживается специальными пластиковыми фиксаторами, что позволяет легко отщелкнуть и снять ее. На внутренней стороне крышки есть схема предохранителей, номинальная сила тока каждого отдельного ЗУ.

Ни в коем случае не устанавливайте в монтажный блок ЗУ, сила тока которого превышает номинальные значения, предусмотренные схемой. Это может привести к поломкам электрооборудования.

Демонтированный БП

На изображении выше вы видите, что в углу блока располагается пинцет. Он специально включен в конструкцию, поскольку с его помощью выполняется демонтаж и установка новых предохранителей.

Всего БП включает в себя 17 действующих предохранителей (F1-F16) и еще четыре резервных — F17-F20.

Также для ВАЗ 2114 предусмотрен второй блок с предохранителями. Он находится внутри салона под бардачком и полкой. Этот БП включает в себя следующие предохранители:

  • Для топливного насоса. Номинальный ток -15А;
  • Для реле вентилятора, датчика скорости, ДМРВ и датчика кислорода. У всех них номинальный ток составляет 7,5А;
  • Для защиты блока зажигания и электронного блока управления двигателем. Их нормальный ток также 7,5А.

Назначение ЗУ

Чтобы оперативно решать вопросы с вышедшими из строя предохранителями, владельцам ВАЗ 2114 следует разобраться, какой ЗУ для чего предназначен. Так вам будет намного проще ориентироваться в обозначениях. Воспользуйтесь специальной таблицей.

Схема БП

Обозначение

Номинальный ток вставки

Назначение

Защита лампочек задних противотуманных фар

Поворотные лампы левой и правой стороны, лампа аварийного сигнала, реле-прерыватель поворотных ламп и аварийка

Защита лампочек внутри салона и багажника, цепи бортового компьютера, подвески зажигания, ламп торможения, лампы Check Engine

Предохранитель переключателя в цепи подогрева стекла двери багажника, контакты переноски

Защита цепи сигнального гудка и переключателя, электрического двигателя вентилятора системы охлаждения

Защита цепи электростеклоподъемников и их переключателей, контактов

Защищает три электромотора — отопителя, омывателя лобового стекла и очистителя фар. Отвечает также за прикуриватель, освещение в бардачке и обмотку переключателя подогрева стекла двери багажника

Защищает лампы правой передней противотуманки

Защищает лампы левой передней противотуманки

Защита ламп левых габаритов, номерного знака, подкапотного освещения, приборной панели, выключателя с рычагами отопления, сигнальной лампы габаритов

Защита ламп правых габаритов

Защита правой лампы ближнего света

Защита левой лампы ближнего света

Защита левой фары дальнего света и сигнальной синей лампы включения дальних фар

Защита правой фары дальнего света

Защита лампы и переключателя поворотов, аварийки, белой лампы заднего хода, питания приборного блока, маршрутного компьютера, обмотки генератора, лампочки сигнала малого давления масла, стояночного тормоза, тормозной жидкости и низкого заряда аккумулятора

Замена ЗУ

Если работа двигателя становится нестабильной, в электросети возникают проблемы, перегорают лампочки или перестают работать электрические приборы, первым делом следует проверить эффективность и целостность предохранителей.

Для этого выполняются следующие мероприятия.

  1. Определите расположение предохранителей, которые могут выйти из строя. Схему вы уже знаете, обозначения также вам хорошо знакомы. Потому остается понять, ЗУ следует искать под капотом или в блоке внутри салона.
  2. Обязательно обесточьте автомобиль. Для этого достаточно просто снять с аккумуляторной батареи минусовую клемму.
  3. Снимите пластиковые фиксаторы, с помощью которых удерживается пластиковая крышка монтажного блока. Вот так можно легко снять блок.
  4. Снимите с крепления пинцет, который располагается прямо внутри монтажного блока рядом с предохранителями и реле.
  5. Пинцетом захватите устройство, которое вы подозреваете в поломке, и вытащите.
  6. Теперь нужно действительно убедиться, что предохранитель перегорел и не работает. Для этого визуально осмотрите плавкий элемент. Если он оторвался или деформировался, значит, защита сработала, а потому предохранитель придется заменить.
  7. Но не всегда визуальным методом можно обнаружить поломку ЗУ. В таком случае придется воспользоваться тестером.
  8. Добравшись до истины, то есть определив, что защитное устройство вышло из строя, его достаточно будет заменить на новое.

Сегодня новый предохранитель, в зависимости от его типа, стоит в районе 150-300 рублей. Если потребуется полная замена всего блока предохранителей, тогда придется потратить около 2000 рублей.

Правила безопасности

Теперь еще несколько правил безопасности:

  • Ни в коем случае не вставляйте на место сломанных ЗУ самодельные устройства и перемычки;
  • Никогда не устанавливайте на посадочные места предохранители, номинальный ток которых превышает значения, указанные на крышке корпуса. Это может привести к короткому замыканию и возгоранию автомобиля;
  • Не используйте металлические отвертки и прочие инструменты из металла при работе с монтажным блоком. Это касается даже условий, если машина обесточена, то есть аккумулятор отключен.

Ваз 2114 блок предохранителей и реле схема

В состав электрической цепи автомобиля входят плавкие предохранители. Это компактные защитные устройства, которые созданы для того, чтобы беречь главные рабочие элементы от перегрузок. Перегрузками выступает повышенный ток, из-за которого оборудование может легко испортиться.

За счет плавления специальной вставки в предохранителе, цепь своевременно разрывается, не нанося вред оборудованию.

Впервые предохранители такого типа появились еще в далеком 19 веке, но до сих пор они широко применяются в автомобилестроении. Именно подобные предохранители или защитные устройства (ЗУ) служат на благо вашего ВАЗ 2114.

Немного о предохранителях

ЗУ указанного типа состоят из корпуса. Его изготавливают преимущественно из специализированного стекла или керамики повышенной прочности. Плюс внутри корпуса расположена плавкая вставка. Вставку делают из сплава или токопроводящего металла.

У корпуса есть сразу несколько функций:

  • Внутри него специальным методом вмонтируется плавкий элемент. При превышении номинальных показателей тока, вставка плавится или происходит ее разрыв;
  • В камеру вставляется рабочая нить, которая гасит электрические дуги. Они возникают при разрыве цепи;
  • В корпусе, в зависимости от типа предохранителя, есть контакты, с помощью которых происходит соединение с общей сетью.

На корпусе предохранителя имеется информация относительно технических характеристик ЗУ:

  • Номинальный ток вставки;
  • Номинальный ток корпуса, при котором элемент разрушается.

В зависимости от рабочих характеристик, защитные устройства могут быть:

  • Быстродействующими;
  • Низковольтными;
  • Рассчитанные на средние показатели напряжения;
  • Рассчитанные на высокие показатели напряжения.

В случае с автомобилями используются первые два типа предохранителей.

Определяющим показателем назначения ЗУ является токовая характеристика. От этого зависит, для каких именно целей подходит тот или иной предохранитель.

  1. Чтобы защитить электродвигатели, используют предохранители, способные выдержать номинальный ток и его превышение в течение довольно длительного времени, которое требуется для запуска механизма. Их преимущественно маркируют буквой g — эти предохранители защищают от перегрузки и короткого замыкания.
  2. Другой тип с маркировкой буквой «a» служат для защиты от коротких замыканий и тока чрезвычайно высокого напряжения. Их устанавливают только для защиты от коротких замыканий.

В зависимости от номинального показателя тока вставки, ГОСТом предусмотрена система цветовых обозначений:

Цвет

Номинальный ток

Блок предохранителей

На автомобиле ВАЗ 2114 предусмотрено в общей сложности два монтажных блока.

Первый и основной из них устанавливается в подкапотном пространстве над лобовым стеклом слева. Там располагаются реле и предохранители. Собственно, во многом из-за этого его называют чаще блоком предохранителе, а не монтажным блоком.

Крышка блока удерживается специальными пластиковыми фиксаторами, что позволяет легко отщелкнуть и снять ее. На внутренней стороне крышки есть схема предохранителей, номинальная сила тока каждого отдельного ЗУ.

Ни в коем случае не устанавливайте в монтажный блок ЗУ, сила тока которого превышает номинальные значения, предусмотренные схемой. Это может привести к поломкам электрооборудования.

На изображении выше вы видите, что в углу блока располагается пинцет. Он специально включен в конструкцию, поскольку с его помощью выполняется демонтаж и установка новых предохранителей.

Всего БП включает в себя 17 действующих предохранителей (F1-F16) и еще четыре резервных — F17-F20.

Также для ВАЗ 2114 предусмотрен второй блок с предохранителями. Он находится внутри салона под бардачком и полкой. Этот БП включает в себя следующие предохранители:

  • Для топливного насоса. Номинальный ток -15А;
  • Для реле вентилятора, датчика скорости, ДМРВ и датчика кислорода. У всех них номинальный ток составляет 7,5А;
  • Для защиты блока зажигания и электронного блока управления двигателем. Их нормальный ток также 7,5А.

Назначение ЗУ

Чтобы оперативно решать вопросы с вышедшими из строя предохранителями, владельцам ВАЗ 2114 следует разобраться, какой ЗУ для чего предназначен. Так вам будет намного проще ориентироваться в обозначениях. Воспользуйтесь специальной таблицей.

Схема БП

Обозначение

Номинальный ток вставки

Назначение

Защита лампочек задних противотуманных фар

Поворотные лампы левой и правой стороны, лампа аварийного сигнала, реле-прерыватель поворотных ламп и аварийка

Защита лампочек внутри салона и багажника, цепи бортового компьютера, подвески зажигания, ламп торможения, лампы Check Engine

Предохранитель переключателя в цепи подогрева стекла двери багажника, контакты переноски

Защита цепи сигнального гудка и переключателя, электрического двигателя вентилятора системы охлаждения

Защита цепи электростеклоподъемников и их переключателей, контактов

Защищает три электромотора — отопителя, омывателя лобового стекла и очистителя фар. Отвечает также за прикуриватель, освещение в бардачке и обмотку переключателя подогрева стекла двери багажника

Защищает лампы правой передней противотуманки

Защищает лампы левой передней противотуманки

Защита ламп левых габаритов, номерного знака, подкапотного освещения, приборной панели, выключателя с рычагами отопления, сигнальной лампы габаритов

Защита ламп правых габаритов

Защита правой лампы ближнего света

Защита левой лампы ближнего света

Защита левой фары дальнего света и сигнальной синей лампы включения дальних фар

Защита правой фары дальнего света

Защита лампы и переключателя поворотов, аварийки, белой лампы заднего хода, питания приборного блока, маршрутного компьютера, обмотки генератора, лампочки сигнала малого давления масла, стояночного тормоза, тормозной жидкости и низкого заряда аккумулятора

Замена ЗУ

Если работа двигателя становится нестабильной, в электросети возникают проблемы, перегорают лампочки или перестают работать электрические приборы, первым делом следует проверить эффективность и целостность предохранителей.

Для этого выполняются следующие мероприятия.

  1. Определите расположение предохранителей, которые могут выйти из строя. Схему вы уже знаете, обозначения также вам хорошо знакомы. Потому остается понять, ЗУ следует искать под капотом или в блоке внутри салона.
  2. Обязательно обесточьте автомобиль. Для этого достаточно просто снять с аккумуляторной батареи минусовую клемму.
  3. Снимите пластиковые фиксаторы, с помощью которых удерживается пластиковая крышка монтажного блока. Вот так можно легко снять блок.
  4. Снимите с крепления пинцет, который располагается прямо внутри монтажного блока рядом с предохранителями и реле.
  5. Пинцетом захватите устройство, которое вы подозреваете в поломке, и вытащите.
  6. Теперь нужно действительно убедиться, что предохранитель перегорел и не работает. Для этого визуально осмотрите плавкий элемент. Если он оторвался или деформировался, значит, защита сработала, а потому предохранитель придется заменить.
  7. Но не всегда визуальным методом можно обнаружить поломку ЗУ. В таком случае придется воспользоваться тестером.
  8. Добравшись до истины, то есть определив, что защитное устройство вышло из строя, его достаточно будет заменить на новое.

Правила безопасности

Теперь еще несколько правил безопасности:

  • Ни в коем случае не вставляйте на место сломанных ЗУ самодельные устройства и перемычки;
  • Никогда не устанавливайте на посадочные места предохранители, номинальный ток которых превышает значения, указанные на крышке корпуса. Это может привести к короткому замыканию и возгоранию автомобиля;
  • Не используйте металлические отвертки и прочие инструменты из металла при работе с монтажным блоком. Это касается даже условий, если машина обесточена, то есть аккумулятор отключен.

Если на вашем автомобиле отказали стекло очистители, световые сигналы, датчики и прочее, то есть все основания полагать о появившихся проблемах с электрикой. Но не спешите обращаться в СТО. Это мелкие проблемы, которые можно устранить своими руками даже не имея навыка и при полном отсутствии специальных инструментов. В статье рассмотрим расположение предохранителей на схеме для ВАЗ 2113, 2114, 2115. Приведем таблицу значений предохранителей в отдельности.

Давайте разберемся где находятся предохранители ВАЗ 2113, 2114, 2115. Местоположение блока предохранителей идентично во всех указанных моделях, а конкретно под капотом со стороны водителя. Снимаем крышку и видим следующее:

На фото блок предохранителей на ВАЗ 2113, 2114, 2115. Располагается под капотом со стороны водителя.

Ниже приведем схему и таблицу значений предохранителей. Для замены используйте щипцы, пинцет или малые плоскогубцы.

Схема предохранителей на ВАЗ 2113, 2114, 2115

Данное устройство является основным в любой электрической цепи, потому что выполняет защитные функции. Представьте себе, провода, идущие на печку, внезапно замкнули и начинают стремительно нагреваться. Чтобы не было пожара, плавкая вставка этой цепи сгорает первой и снимает напряжение. Таким образом, любой предохранитель оберегает автомобиль.

Прежде чем ремонтировать какое-либо электрическое устройство своем автомобиле, посмотрите, цел ли его предохранитель, вполне возможно, что сам агрегат цел, а нужно всего лишь поменять предохранитель.

Чтобы получить доступ к монтажному блоку, необходимо открыть капот, а затем, найди черную коробку в углу пространства. Не перепутайте ее с воздушным фильтром, они имеют совершенно разные размеры, а соответственно, назначение. На концах коробки отстегните защелки, после этого поднимите верхнюю крышку. Перед вами предстанут все предохранители, а также электрические реле автомобиля ВАЗ 2114 инжектор.

Памятка

K1 – Реле, которое включает очиститель фар

К2 – Реле указателей поворота, а также аварийной сигнализации

К3 – Реле дворников

К4 – Реле, которое определяет исправность ламп стоп-сигналов , а также габаритных огней

К5 – Реле активации стеклоподъемников

К6 – Реле звукового сигнала

К7 – Реле, замыкающее цепь обогрева заднего стекла

К8 – Реле включения дальнего света фар

К9 – Реле активации ближнего света фар

Все устройства, обозначающиеся буквой F – это предохранители. Ниже будет приведена расшифровка обозначений для каждого предохранителя.

F1 — номинальный ток вставки 10 А — лампы противотуманных огней, а также их сигнализатор.

F2 — ток 10 — все, что связано с аварийной сигнализацией, а также указателями поворотов.

F3 — ток 7,5 — плафоны освещения в салоне, багажнике, цепи бортового компьютера, подсветки зажигания и лампочек торможения, сигнальной лампочки «Check engine».

F4 — ток 20 — патрон подключения переносной лампы, а также обогрев заднего стекла.

F5 — ток 20 — звуковой сигнал и вентилятор системы охлаждения.

F6 — ток 30 — это цепь электростеклоподъемников и их переключатели с контактами.

F7 — ток 30 — защитное устройство трех электроагрегатов — отопителя, омывателя лобового стекла и очистителя фар. Кроме того, здесь же прикуриватель, освещение «бардачка» и обмотка переключателя обогрева остекления двери багажника.

F8 — ток 7,5 — это защита лампочки правой противотумки, расположенной впереди.

F9 — ток 7,5 — это защита лампочки левой противотуманки расположенной впереди.

F10 — ток 7,5 — защищает лампочки габаритов с левой стороны, госномера, подкапотного света, подсветки приборной доски и выключателей с рычагами отопления, а также сигнальной лампочки габаритов.

F11 — ток 7,5 — предохраняет лампочки габаритов правой стороны.

F12 — ток 7,5 — защитное устройство правой лампочки фары ближнего света.

F13 — ток 7,5 — защитное устройство левой лампочки фары ближнего света.

F14 — ток 7,5 — защищает левую фару дальнего света и сигнальную синюю лампочку включения дальнего света.

F15 — ток 7,5 — защищает правую фару дальнего света.

F16 — соответственно, 15 — предохраняет лампочки и переключатель-прерыватель поворотов и «аварийки», белую лампочку заднего хода, питание блока приборов, маршрутного компьютера, обмотку генератора (при запуске), лампочки сигнализирующие малое давление масла, тормозной жидкости и стояночного тормоза, разряд аккумуляторной батареи.

Все остальные предохранители выполняют запасную функцию и используются в случае выход из строя одного из основных. Кроме того в монтажном блоке имеется специальный инструмент, который позволяет достать реле или неисправный предохранитель, так как сделать это руками или пальцами очень проблематично. Под шифровкой X11 обозначается разъем подключения жгута проводов.

Стоит отметить, что в некоторых моделях «Самар», монтажный блок установлен прямо в салоне за торпедой автомобиля. Если вы не нашли его под капотом, имеет смысл найти специальную заглушку на корпусе панели.

Как видите, все довольно просто. Самое главное – сохранить себе эти обозначения и в случае неисправности, быстро найти предохранитель этой цепи. Желаем вам удачи на дорогах!

Видео по теме

Схема подключения блока предохранителей ваз 2114

Какие различия имеют монтажные блоки, устанавливаемые на Ладу Самару?
КРАТКО:
Блоков 3 вида:
1 — первое реле омывателя заднего стекла (у блока 11 реле).
2 — первое реле фароочистителей (у блока 9 реле).
3 — первое реле вентилятора (у блока 9 реле). Такой блок можно поставить вместо второго, тогда ставим перемычку на реле 1 (контакты 30 и 87). И всё будет работать, кроме задних туманок, они или будут работать нормально, или их можно будет включить в любое время.

ПОДРОБНО:
Первый вид — Блоки с 11 реле
Их бывает 2 вида:
Старого образца

Характеристики:
Габариты: на габариты идут три предохранителя (7, 9 и 10), и питаются они от Ш4/4, Ш4/13 и Ш3/13 через кнопку и переключатель поворотов, и сделано это для функции «парковочный свет»: вытащив ключ можно переключателем поворотов включить левые или правые габариты, при этом подсветка номера и приборов не включались. А кнопка включала все габариты и подсветку.
После 1988 года эту функцию убрали, и все эти три контакта соединялись одним проводом, который подключался сразу к кнопке габаритов.

Обратите внимание: обмотка реле вентилятора подключена к предохранителю 4, к которому подключены вентилятор отопителя и омыватели стёкол. Если он перегорит, то вентилятор охлаждения двигателя не включится.

Фароочистители: при включении света на Ш3/8 появлялся плюс, далее к предохранителю 3, от него на реле фароочистителей К6. Если включить омыватель лобового стекла, то включалось реле, и если включены фары то на Ш7/3 подавался плюс на моторчики.

Второй вид — блоки с 9 реле
Самый популярный, который пришёл с европанелью

Блоков с 9 реле (и первого на фото и второго на фото) бывает 2 вида:

Первый вид блоков с 9 реле: К1 — реле фароочистителей
У них:
Вентилятор: на Ш5/5 плюс подаётся напрямую, и вентилятор включался путём соединения его с массой датчиком или релюшкой управляемой мозгами инжектора. Датчик стоит расчитанный на больший ток.
Поэтому возникает иногда ситуация, когда после замены блока вентилятор не выключается. Можно в таком случае врезать реле (30 и 87 в разрыв любого провода на вентилятор, 86 к плюсу зажигания, 85 к датчику или мозгам инжектора).

Второй вид блоков с 9 реле: К1 — реле вентилятора:
для электронной педали газа
Фароочистители: их реле заменило реле вентилятора, поэтому Ш2/16 (плюс от кнопки) шёл напрямую к Ш7/3 к релюшке под капотом, которое включает моторчики. А на Ш3/21 подавался постоянный плюс на иммобилайзер (точнее блок электропакета, там же реле задних туманок) и центральный замок.
Вентилятор: освободившися контакт Ш3/8 (был плюс от света) и Ш3/13 (был плюс от габаритов на высокой и низкой торпедах) питают обмотку, эти контакты идут к проводке инжектора, и ими он включал релюшку К1, при этом на Ш5/5 подавался плюс на вентилятор.

ИТОГО:
Блоков 3 вида:
1 — первое реле омывателя заднего стекла (у блока 11 реле).
2 — первое реле фароочистителей (у блока 9 реле).
3 — первое реле вентилятора (у блока 9 реле). Такой блок можно поставить вместо второго, тогда ставим перемычку на реле 1 (контакты 30 и 87). И всё будет работать, кроме задних туманок, они или будут работать нормально, или их можно будет включить в любое время.

Обслуживание.
Иногда могут ослабнуть клеммы, например у реле поворотов, и оно начинает звенеть. Поэтому стараемся лишний раз релюшки и предохранители не трогать.
Блоки располагаются в коробке воздухопритока, где постоянно сыро. Особенно окисляются и даже рассыпаются контакты под напряжением, особенно у штекера 11.
Поэтому во первых — очищаем сливные отверстия от листьев, семечек, насекомы и т.п., вычищаем грязь или вообще убираем сливные резинки (особенно маленькую рядом с блоком). Во вторых — мажем герметиком пластмасску, которая при дожде не даёт течь воде на блок, вода должна уходить в бока. И в третьих — отсоединяем штекер 11, намазываем туда литола и ставим на место. Если чехол порван, меняем жгут всборе или только чехол (тут придётся вытаскивать клеммы). И смотрим хорошо ли там обмотано изолентой. Ещё можно блок накрыть вырезанной баклашкой от незамерзайки или ещё чем-нибудь.
Новый блок желательно разобрать и покрыть плату лаком (можно из баллончика для малярных работ), или мовилем (ток он не проводит).
Если при замене мы сорвали шпильки но остались торчать кусочки, можно на строительном рынке купить вот такие крепления

АвтоНовости / Обзоры / Тесты

Блок Предохранителей Ваз 2114 Нового Образца

Блок предохранителей ваз 2114 нового эталона

расположение предохранителей и реле в монтажном блоке на автомобилях ваз 2108, ваз 2109, ваз 21099

Электродвигатели моторедукторов (очистителей ветрового стекла, окна двери задка, фар) защищены автоматическими биметаллическими предохранителями многоразового деяния. Цепь питания системы впрыска защищена плавкой вставкой, сделанной из провода сечением 1 мм. Массивные потребители (стартер, фары и т.п.) подключены через реле.

До 1986 г. лампы противотуманного света в задних фонарях и контрольная лампа противотуманного света защищались предохранителем 15 монтажного блока. С 1986 г. эти электронные цепи защищаются отдельным предохранителем, размещенным в пластмассовом корпусе в жгуте проводов около выключателя противотуманного света. Этот предохранитель рассчитан на 8 А.

До того как поменять перегоревший предохранитель, следует узнать причину сгорания предохранителя и убрите поломку. При поисках неисправности рекомендуется просмотреть обозначенные в табл. 3.4 цепи, которые защищает данный предохранитель.

Большая часть предохранителей и вспомогательных реле находится в отдельном монтажном блоке, установленном в коробке воздухопритока с левой стороны автомобиля ваз 2108, ваз 2109, ваз 21099.

До 1998 года на авто ваз 2108, ваз 2109, ваз 21099 устанавливали монтажный блок 17.3722 (см. рис. 3.11) с цилиндрическими предохранителями. С 1998 года заместо этого монтажного блока на часть автомобилей ваз 2108, ваз 2109, ваз 21099 устанавливают монтажный блок 2114-3722010-60 (см. рис. 3.12) и монтажный блок 2114-3722010-18 (рис. 9.1) с предохранителями ножевого типа и новыми малогабаритными реле. Новые монтажные блоки отличаются от старенькых монтажных блоков номиналами и обозначениями предохранителей, обозначениями реле и разъемов (буковка X заместо Ш), также отсутствием реле времени включения омывателя стекла двери задка и реле электродвигателя вентилятора системы остывания мотора. Присоединительные и установочные размеры всех 3-х монтажных блоков схожи.

Если на автомобиле ваз 2108, ваз 2109, ваз 21099 необходимо заменить монтажный блок нового образца старым, необходимо подключить электродвигатель вентилятора системы охлаждения двигателя через реле, иначе сгорят токопроводящие дорожки печатной платы. Если же на автомобиле ваз 2108, ваз 2109, ваз 21099 меняете старый монтажный блок на новый монтажный блок, установите датчик включения электровентилятора нового образца, контакты которого рассчитаны на большой ток. Через монтажный блок соединяются провода моторного отсека с проводами панели приборов и салона автомобиля. Расположение разъемов и условные номера штекеров в соединительных колодках монтажного блока указаны на рис. 9.2 и 9.3. Схема внутренних соединений монтажного блока представлена на рис. 9.4 и 9.5.

ПОСЛЕ ЗАМЕНЫ МОНТАЖНОГО БЛОКА ВАЗ, ПОСТОЯННО РАБОТАЕТ ВЕНТИЛЯТОР — AvtoMalina

В этом видео я покажу, как установить РЕЛЕ на вентилятор охлаждения, если вы поменяли монтажный блок старог…

Замена ЗУ

Если работа двигателя становится нестабильной, в электросети возникают проблемы, перегорают лампочки или перестают работать электрические приборы, первым делом следует проверить эффективность и целостность предохранителей.

Для этого выполняются следующие мероприятия.

  1. Определите расположение предохранителей, которые могут выйти из строя. Схему вы уже знаете, обозначения также вам хорошо знакомы. Потому остается понять, ЗУ следует искать под капотом или в блоке внутри салона.
  2. Обязательно обесточьте автомобиль. Для этого достаточно просто снять с аккумуляторной батареи минусовую клемму.
  3. Снимите пластиковые фиксаторы, с помощью которых удерживается пластиковая крышка монтажного блока. Вот так можно легко снять блок.
  4. Снимите с крепления пинцет, который располагается прямо внутри монтажного блока рядом с предохранителями и реле.
  5. Пинцетом захватите устройство, которое вы подозреваете в поломке, и вытащите.
  6. Теперь нужно действительно убедиться, что предохранитель перегорел и не работает. Для этого визуально осмотрите плавкий элемент. Если он оторвался или деформировался, значит, защита сработала, а потому предохранитель придется заменить.
  7. Но не всегда визуальным методом можно обнаружить поломку ЗУ. В таком случае придется воспользоваться тестером.
  8. Добравшись до истины, то есть определив, что защитное устройство вышло из строя, его достаточно будет заменить на новое.

Правила безопасности

Теперь еще несколько правил безопасности:

  • Ни в коем случае не вставляйте на место сломанных ЗУ самодельные устройства и перемычки;
  • Никогда не устанавливайте на посадочные места предохранители, номинальный ток которых превышает значения, указанные на крышке корпуса. Это может привести к короткому замыканию и возгоранию автомобиля;
  • Не используйте металлические отвертки и прочие инструменты из металла при работе с монтажным блоком. Это касается даже условий, если машина обесточена, то есть аккумулятор отключен.

Предохранитель эбу ваз 2114 где находится

Таблица 2: РЕЛЕ МОНТАЖНОГО БЛОКА В МОТОРНОМ ОТСЕКЕ РЕНО ЛОГАН

ОбозначениеНаименованиеЗапитываемые потребители
К1Реле вентилятора отопителяЭлектродвигатель вентилятора отопителя
К2Реле большой скорости вентилятора системыЭлектродвигатель вентилятора системы охлаждения охлаждения (для автомобиля с кондиционером)
К3Реле малой скорости вентилятора системыЭлектродвигатель вентилятора системы охлаждения охлаждения (для автомобиля с кондиционером) (для автомобиля с кондиционером — через резистор) или реле вентилятора системы охлаждения (на автомобиле без кондиционера)
К4Реле кондиционераЭлектромагнитная муфта компрессора кондиционера
К5Реле топливного насоса и катушки зажиганияТопливный насос и катушка зажигания
К6Главное реле системы управления двигателемДатчик концентрации кислорода (цепь подогрева); датчик скорости; топливные форсунки; электромагнитный клапан продувки адсорбера; обмотки реле К2, К3, К4
К7 (опция)Реле насоса омывателя фарНасос омывателя фар
К8Реле противотуманных фарЛампы противотуманных фар
Номинальный ток, АЗащищаемые элементы
F160Электропитание замка зажигания и потребители, запитываемых от замка зажигания. Левый подрулевой выключатель
F230Силовая цепь реле K3 вентилятора системы охлаждения (на автомобиле без кондиционера)
F325Силовые цепи: реле K5 топливного насоса и катушки зажигания; главного реле K6 системы управления двигателем
F45Цепи постоянного электропитнаия ЭБУ системы управления двигателем; обмотки главного реле K6 системы управления двигателем
F515Не используется
F660Цепь электропитания блока предохранителей в салоне автомобиля
F740Силовые цепи: реле K4 кондиционера; реле K3 малой скорости вентилятора системы охлаждения (на автомобиле с кондиционером); реле K2 большой скорости вентилятора системы охлаждения (на автомобиле с кондиционером)
F8 и F925 и 50Цепи ЭБУ ABS
НаименованиеЗапитываемые потребители
K1Реле вентилятора отопителяЭлектродвигатель вентилятора отопителя
K2Реле большой скорости вентилятора системы охлаждения (для автомобиля с кондицонером)Электродвигатель вентилятора охлаждения
K3Реле малой скорости вентилятора системы охлаждения (для автомобиля с кондиционером) или реле вентилятора системы охлаждения (на автомобиле без кондционера)Электродвигатель вентилятора системы охлаждения (для автомобиля с кондиционе — через резистор)
K4Реле кондиционераЭлектромагнитная муфта компрессора кондиционера
K5Реле топливного насоса и катушки зажиганияТопливный насос и катушка зажигания
K6Главное реле системы управления двигателемДатчики концентрации кислорода (цепь подогрева); датчик скорости; топливные форсунки; электромагнитный клапан продувки адсорбера; обмотки реле K2, K3, K4; ЭБУ системы управления двигателем
K7Реле насоса омывателя фарНасос омывателя фар
K8Реле противотуманных фарЛампы противотуманных фар

Блок предохранителей

На автомобиле ВАЗ 2114 предусмотрено в общей сложности два монтажных блока.

Первый и основной из них устанавливается в подкапотном пространстве над лобовым стеклом слева. Там располагаются реле и предохранители. Собственно, во многом из-за этого его называют чаще блоком предохранителе, а не монтажным блоком.

Крышка блока удерживается специальными пластиковыми фиксаторами, что позволяет легко отщелкнуть и снять ее. На внутренней стороне крышки есть схема предохранителей, номинальная сила тока каждого отдельного ЗУ.

Ни в коем случае не устанавливайте в монтажный блок ЗУ, сила тока которого превышает номинальные значения, предусмотренные схемой. Это может привести к поломкам электрооборудования.


Демонтированный БП

На изображении выше вы видите, что в углу блока располагается пинцет. Он специально включен в конструкцию, поскольку с его помощью выполняется демонтаж и установка новых предохранителей.

Всего БП включает в себя 17 действующих предохранителей (F1-F16) и еще четыре резервных — F17-F20.

Также для ВАЗ 2114 предусмотрен второй блок с предохранителями. Он находится внутри салона под бардачком и полкой. Этот БП включает в себя следующие предохранители:

  • Для топливного насоса. Номинальный ток -15А;
  • Для реле вентилятора, датчика скорости, ДМРВ и датчика кислорода. У всех них номинальный ток составляет 7,5А;
  • Для защиты блока зажигания и электронного блока управления двигателем. Их нормальный ток также 7,5А.

Назначение ЗУ

Чтобы оперативно решать вопросы с вышедшими из строя предохранителями, владельцам ВАЗ 2114 следует разобраться, какой ЗУ для чего предназначен. Так вам будет намного проще ориентироваться в обозначениях. Воспользуйтесь специальной таблицей.


Схема БП

Обозначение

Номинальный ток вставки

Назначение

Защита лампочек задних противотуманных фар

Поворотные лампы левой и правой стороны, лампа аварийного сигнала, реле-прерыватель поворотных ламп и аварийка

Описание конструкции системы управления двигателем Рено Логан

Схема электронной системы управления двигателем Рено Логан:1 — аккумуляторная батарея;2 — выключатель зажигания;3 — главное реле;4 — коммутационный блок;5 — реле включения кондиционера;6 — реле малой скорости вентилятора системы охлаждения;7 — блок управления вентиляцией, отоплением и кондиционированием;
8 — вентилятор;9 — комбинация приборов;10 — реле большой скорости вентилятора системы охлаждения;11 — датчик давления хладагента;12 — датчик давления усилителя рулевого управления;13 — диагностический разъем (колодка диагностики);14 — электронный блок управления двигателем;15 — реле питания топливного насоса и катушки зажигания;

16 — топливный модуль;17 — адсорбер системы улавливания паров бензина;18 — датчик скорости автомобиля;19 — датчик детонации;20 — датчик абсолютного давления воздуха;21 — регулятор холостого хода;22 — датчик температуры воздуха на впуске;23 — датчик положения дроссельной заслонки;24 — форсунка;25 — датчик положения коленчатого вала;

Элементы электронной системы управления двигателем (ЭСУД):1 — катушка зажигания;2* — разъем диагностики;3 — форсунка;4* — датчик детонации;5 — регулятор холостого хода;6 — датчик положения дроссельной заслонки;7 — датчик температуры воздуха на впуске;8 — датчик абсолютного давления воздуха;9* — датчик скорости автомобиля;

Двигатель оснащен системой распределенного впрыска топлива (на каждый цилиндр отдельная форсунка) с электронным управлением и системой снижения токсичности отработавших газов.Система управления двигателем состоит из электронного блока управления (ЭБУ) двигателем, датчиков параметров работы двигателя и автомобиля, а также исполнительных устройств.

Электронный блок управления двигателем (ЭБУ) обрабатывает информацию от датчиков системы управления, получает сигналы от выключателя кондиционера и датчика давления гидроусилителя руля, а также управляет исполнительными устройствами, такими как топливный насос, форсунки, катушка зажигания, регулятор холостого хода, электромагнитный клапан продувки адсорбера, вентилятор системы охлаждения, электромагнитная муфта компрессора кондиционера.

Предохранители системы управления двигателем

F1 (30A)Контакты реле правого электровентилятора
F2 (30A)Контакты реле левого электровентилятора
F3 (15A)Обмотки реле правого и левого электровентиляторов, контроллер, форсунки, катушка зажигания
F4 (15A)Элементы обогрева управляющего и диагностического датчиков концентрации кислорода, датчик фаз, датчик массового расхода воздуха, клапан продувки адсорбера
№1Реле зажигания
№2Главное реле
№3Реле правого вентилятора охлаждения
№4Реле левого вентилятора охлаждения
№5Реле бензонасоса (топливного)
№6Предохранитель топливного насоса F5, 15A

На некоторых вариантах исполнения автомобиля под дополнительным блоком рядом с реле зажигания может находится реле стартера.

F1 (30A)Контакты реле правого электровентилятора
F2 (30A)Контакты реле левого электровентилятора
F3 (15A)Обмотки реле правого и левого электровентиляторов, контроллер, форсунки, катушка зажигания
F4 (15A)Элементы обогрева управляющего и диагностического датчиков концентрации кислорода, датчик фаз, датчик массового расхода воздуха, клапан продувки адсорбера

Уже было отмечено, что в блоке, который находится в салоне, часть предохранителей отвечает за работоспособность системы освещения. Ниже представлена схема управления освещением, а также таблица, где расшифровывается, как обозначены провода.

Номер элементаОбозначение
1Лампочки передних габаритов.
2БП.
3Лампы наружного света.
4Освещение приборной панели.
5Лампы наружного света.
6Лампы номерного освещения.
7Лампочки задних габаритов.
8Лампы заднего хода.

Благодаря этой схеме можно вовремя найти нужный элемент, если он по каким-то причинам выйдет из строя. Так, например, при подаче сигнала на стеклоподъемники они начнут двигаться, очищая стекло.

А еще интересно: Шевроле нива не включается вентилятор

Что под капотом? (для «чайников»)

Итак, все началось с покупки мною автомобиля (выбор пал на ВАЗ 2107). А как известно, приобретение автомобиля обязывает владельца (для начала) хоть немного разбираться в его техническом обслуживании и соответственно ремонте. Но для меня (начинающего автолюбителя) все то, что находилось под капотом было огромной тайной. Конечно, опыт набирается с годами, а поскольку последнего у меня не было (и о «внутренностях» автомобиля я знал очень мало, практически ничего) понемногу я стал разбираться с особенностями конструкции моих «Жигулей». Поэтому, дабы моим коллегам (начинающим автолюбителям) подкапотное пространство и все что в нем находится, не казалось чем-то уж больно «темным», в этой статье я расскажу, что где находится и что за что отвечает.

1 — радиатор; 2 — аккумуляторная батарея; 3 — всасывающий патрубок; 4 — терморегулятор; 5 — монтажный блок реле и предохранителей; 6 — воздушный фильтр; 7 — пробка маслозаливной горловины; 8 — вакуумный усилитель тормозов; 9 — бачок тормозной системы; 10 — бачок гидропривода выключения сцепления; 11 — расширительный бачок системы охлаждения; 12 — бачок омывателя; 13 — крышка (пробка) радиатора; 14 — катушка зажигания; 15 — электровентилятор; 16 — верхний шланг радиатора; 17 — прерыватель-распределитель; 18 — крышка головки блока цилиндров.

Теперь о главном.

1. Аккумулятор – Предназначен для питания электрооборудования при неработающем двигателе или же при незначительных оборотах последнего. При работающем двигателе электропитание в основном осуществляет генератор, который кроме того также подзаряжает батарею. Аккумулятор относится к тем предметам, которые должны находится под особым вниманием.

2. Воздушный фильтр – служит для очистки (обработки) поступающего в цилиндры двигателя воздуха. Он состоит из корпуса с приемным патрубком, крышки и фильтрующего бумажного элемента. Знайте, от состояния фильтрующего элемента зависит правильное «воздушное» питание двигателя. При сильном засорении или разрушении возможны достаточно сильные потери в мощности (Плохая тяга).

3. Радиатор – служит для отвода большой температуры от двигателя, чем сохраняет и уменьшает износ деталей двигателя (ведь при работе двигателя возникает температура до 2500 ºС, а такая температура вызывает сильный нагрев деталей и их расширение, отчего может происходить интенсивный износ).

4. Крышка радиатора – герметически закрывает наливную горловину радиатора, служит для автоматической регулировки температуры и давления охлаждающей жидкости. Конструктивно имеет впускной и выпускной клапаны.

5. Распределитель зажигания (трамблер) – относится к приборам зажигания, предназначен для подачи высокого тока к свечам зажигания. Состоит из объединенного в одном корпусе прерывателя тока низкого напряжения и распределителя тока высокого напряжения.

6. Бензонасос (или топливный насос) – служит для подачи бензина (топлива) из топливного бака в карбюратор под избыточным давлением. Диафрагменного типа.

7. Расширительный бачок – в нем содержится определенное количество охлаждающей жидкости, предназначен для компенсации постоянно изменяющегося объема жидкости в системе охлаждения работающего двигателя (кстати, «подачу» жидкости регулирует клапан в крышке радиатора).

8. Бачок омывателя лобового стекла – служит для хранения определенного количества воды, которая подается к жиклерам, которые в случае необходимости производят очистку стекла. Конструктивно объединен с электронасосом.

9. Реле – предназначено для коммутации (включения, выключения, переключения…) электрических цепей от внешнего сигнала. Конструктивно состоит из релейного элемента (как правило, катушки) и группы контактов, которые размыкаются, или замыкаются в зависимости от состояния релейного элемента. Существует большое количество реле – электрические, оптические, тепловые и тд.

10. Монтажный блок – в нем находятся предохранители цепей электрооборудования, которые защищают электрику автомобиля от возможного короткого замыкания. Кроме того, в нем размещены реле переключения света фар (дальний/ближний), включения звукового сигнала, и тд.

11. Двигатель – служит для приведения автомобиля в движение.

12. Свечи зажигания – служит для воспламенения рабочей смеси в цилиндрах искрой. Конструктивно состоит из металлического корпуса, внутри которого размещен керамический изолятор. Внутри изолятора размещен центральный электрод, верхняя часть которого стальная, а нижняя часть состоит из сплава никеля и марганца.

13. Бачок с тормозной жидкостью – служит для компенсации тормозной жидкости в тормозной системе. Конструктивно питательный бачок совмещен с датчиком уровня тормозной жидкости.

14. Бачок с жидкостью для сцепления – служит для компенсации объема жидкости для сцепления в процессе эксплуатации.

5.1.10 Перегрев двигателя

При работе двигателя исправная система охлаждения поддерживает оптимальный температурный режим. Нарушения в работе системы охлаждения могут привести к перегреву двигателя. Если пропустить этот момент, могут возникнуть неприятные последствия: пробой прокладки головки блока, коробление головки и, как следствие, сложный ремонт двигателя. На приборной панели любого автомобиля находится указатель температуры охлаждающей жидкости. Если двигатель перегревается, стрелка указателя приближается к красной зоне. К сожалению, мы не всегда вовремя обращаем внимание на этот прибор и догадываемся о перегреве двигателя, только когда замечаем появившийся из-под капота пар или даже слышим его свист.

Проверка системы охлаждения

При первых признаках перегрева, если стрелка указателя температуры ушла в красную зону, но из-под капота не вырываются клубы пара, полностью откройте кран отопителя и воздушную заслонку управления притоком воздуха, включите электродвигатель отопителя на максимальную скорость.

Включите аварийную сигнализацию, выжмите педаль сцепления и, используя инерцию автомобиля, постарайтесь осторожно переместиться к краю проезжей части и остановиться как можно правее у обочины, а если возможно — за пределами проезжей части. Дайте двигателю поработать пару минут на нормальной частоте вращения холостого хода с включенным на полную мощность отопителем.

Предупреждение

Не останавливайте двигатель сразу! Единственное условие — сохранение герметичности системы охлаждения. Если лопнул или соскочил шланг или образовалось другое место утечки кроме выбивания жидкости из-под пробки расширительного бачка, двигатель придется остановить немедленно!

После остановки перегретого двигателя начинается местный перегрев охлаждающей жидкости в местах контакта ее с наиболее теплонапряженными деталями двигателя и образование паровых пробок. Это явление называется “тепловым ударом”.

Остановите двигатель. Учтите, что перегретый двигатель не может сразу остановиться после выключения зажигания и продолжает работать за счет так называемого псевдокалильного зажигания. Такая работа вредна для двигателя, поэтому следует остановить его принудительно, либо плавно нажав до пола педаль “газа”, либо включив любую передачу при выжатом сцеплении, а затем нажав на тормоз и отпустив сцепление.

1. Откройте капот и осмотрите подкапотное пространство. Определите, откуда вырывается пар.

Предупреждение

Никогда не открывайте пробку расширительного бачка сразу. Жидкость в системе охлаждения находится под давлением, при открытии пробки давление резко упадет, жидкость закипит и ее брызги могут вас ошпарить. Если вы хотите открыть пробку радиатора на горячем двигателе, предварительно накиньте сверху плотную толстую тряпку и только после этого осторожно поворачивайте пробку.

3. Загляните под передние коврики в салоне автомобиля — нет ли под ними течи или следов охлаждающей жидкости, вытекающей из радиатора или крана отопителя.

4. Лопнувший шланг можно временно восстановить с помощью липкой ленты. Течь радиатора, термостата или отопителя довольно сложно устранить на месте, поэтому в такой ситуации необходимо долить в систему охлаждения воду и при движении внимательно следить за указателем температуры, периодически восстанавливая уровень в системе охлаждения.

Предупреждения

Длительное использование воды вместо тосола приводит к образованию накипи в системе охлаждения двигателя, ухудшению его охлаждения и, как следствие, сокращению ресурса.

Никогда не доливайте холодную воду в перегретый двигатель. Двигатель должен остыть с открытым капотом в течение минимум 30 минут.

5. Пока двигатель не остыл, включите зажигание и убедитесь, что электровентилятор системы охлаждения вращается.

Вращаются лопасти вентилятора?

6. Проверьте, исправен ли датчик, включающий электродвигатель вентилятора. Для проверки снимите с клемм датчика, установленного в радиаторе, два провода и соедините их между собой. Включите зажигание.

Вращаются лопасти вентилятора?

8. Если вентилятор не включается при замыкании проводов, идущих к датчику, то причинами могут быть перегоревший предохранитель, неисправное реле включения или сгоревший электродвигатель. Замените предохранитель №5 (монтажный блок типа 2114–3722010–60) или №4 и 8 (монтажный блок типа 17.3722).

Номера предохранителей можно проверить по обозначениям на крышке монтажного блока.

Для проверки результата проведенной замены замкните между собой два провода, подсоединенных к датчику включения вентилятора, и включите зажигание.

10. Для проверки электродвигателя возьмите два дополнительных провода и подайте питание на него непосредственно от аккумуляторной батареи. Провода должны быть надежно закреплены и изолированы.

Предупреждения

Не допускайте замыкания проводов между собой!

Обратите внимание на полярность подключения: электродвигатель должен вращаться так, чтобы вентилятор нагнетал воздух через радиатор на двигатель, а направления образуемого потока воздуха и набегающего (путевого) потока совпадали.

13. Двигатель может перегреться в случае выхода из строя термостата, который регулирует прохождение потока жидкости в системе охлаждения через радиатор или мимо него (для ускорения прогрева холодного двигателя).

Большую роль в обеспечении оптимального температурного режима играет клапан пробки расширительного бачка. Он поддерживает в системе избыточное давление не менее 0,1 МПа (1,1 кгс/см 2 ). При этом температура кипения воды повышается до 120°С, а тосола до 130°С. К сожалению, при заклинивании клапана в закрытом положении при перегреве возникает значительное превышение избыточного давления [более 0,2 МПа (2 кгс/см 2 )], что может привести к разрыву расширительного бачка или срыву одного из шлангов. Поэтому раз в год пробку расширительного бачка необходимо промывать проточной водой, а клапан проверять на отсутствие залипания нажатием пальца. При наличии сомнений замените пробку.

Очевидно, что если на перегретом двигателе снять пробку расширительного бачка и по времени это действие совпадет с “тепловым ударом”, вскипание жидкости и образование воздушных пробок в системе охлаждения будет гарантировано.

Замена масла в двигателе ВАЗ-2114 сделать самому своими руками

Автолюбители задают огромное количество вопросов о ремонте и обслуживании автомобилей. Любой владелец мечтает, чтобы машина работала максимально надежно на протяжении многих лет. Для этого требуется лишь своевременно проводить регулярное обслуживание. Так, замена масла в двигателе ВАЗ-2114 — это обязательная процедура. Выполнить данную процедуру можно и своими руками.

Какой объем масла необходим?

Что касается количества смазки, то этот показатель можно определить по объему вашего мотора. Ориентироваться можно по количеству слитого из двигателя масла. Для автомобилей модели 2114 рекомендуют около четырех литров. Если производится замена масла в двигателе ВАЗ-2114, нужно обязательно контролировать его уровень. Для этого предусмотрен специальный щуп. Для удобства на него нанесены отметки максимального и минимального уровней. Лить нужно столько, чтобы уровень был между максимальной и минимальной отметками. Если его будет меньше, чем рекомендовано, долейте. Если больше, откачайте излишек с помощью обыкновенного шприца.

Когда его меняют?

Следует знать причины, по которым понимают, что нужна замена моторного масла ВАЗ-2114. Специалисты «АвтоВАЗа» советуют проводить данную операцию через 10-15 тыс. километров пробега. Естественно, здесь учитывается, что машина используется в нормальных условиях.

На указанный период могут влиять различные факторы. Это условия, в которых используется машина, качество смазочного продукта, сезон, а также манера вождения. Ну а теперь рассмотрим все по порядку.

Если водитель постоянно ездит по городу, стоит в пробках, а мотор постоянно испытывает сильные нагрузки, то период замены становится меньше.

Теперь к вопросу об уровне смазочной продукции. Если масло не блещет качеством, то это ведет к быстрому засору масляного фильтра. В смазочной жидкости накапливаются продукты работы двигателя. Это требует более частой ее замены.

Время года также немаловажно. Зимой и летом смазка имеет разные характеристики. Если манера езды более динамичная, то масло также придется менять значительно чаще. Если вы приобрели автомобиль с пробегом, то замена масла в двигателе ВАЗ-2114 – это стандартная операция. Еще смените масляный фильтр и промойте систему питания.

Процесс замены своими руками

Чтобы начать, следует прогреть мотор. Когда смазочная жидкость разогрета, она отличается повышенной текучестью. Жидкость и продукты износа образуют взвесь и выйдут с отработанным маслом. Лучше всего выполнять эту операцию после того как вы приехали в гараж. Холодный агрегат можно прогреть до рабочих температур буквально за десять минут.

Что нам понадобится

Замена масла в двигателе ВАЗ-2114 подразумевает использование определенного набора инструментов и материалов. Лучше всего и гораздо проще, если машина будет установлена над ямой, на эстакаде или подъемнике. Что касается инструментов, то приготовьте ключ №17, масло под замену, новый фильтр, инструмент для демонтажа фильтра, ветошь, перчатки, емкость для отработанной смазки.

Вместе со смазкой замените и масляный фильтр, а иначе свежая быстро превратится в негодную.

Как это делается?

Итак, установите автомобиль на яму, эстакаду либо подъемник. На поддоне мотора вы найдете сливное отверстие — установите заранее подготовленную тару для слива. Открутите пробку и будьте осторожны. Вы рискуете получить ожог от горячего масла. Вся жидкость будет сливаться около 10 минут. Лучше всего выполнять эту операцию в перчатках. Когда выльется вся отработка, очистите пробку и установите ее на место.

Далее замените масляный фильтр. Старый можете снять либо вручную, либо при помощи специального съемника. Существует и другой способ — просто проковыряйте корпус детали отверткой и выкрутите фильтр. То место, где он установлен, следует со всей возможной тщательностью вычистить. Новый элемент заполните маслом на 2/3 и смажьте резинку-уплотнитель. Закручивайте его без инструментов, вручную. Не затягивайте сильно!

Чтобы залить новое масло, открутите заливную пробку и при помощи воронки заливайте свежую жидкость. Затем проконтролируйте уровень щупом. В двигателе установлен датчик уровня масла. Иногда он выходит из строя и показывает неверные значения. Замена датчика уровня масла ВАЗ-2114 при необходимости выполняется очень и очень просто при помощи ключа на 10. Старый выкручивается, на его место монтируется новый. Процедура займет не больше пяти минут времени. Теперь заведите двигатель на 10 минут на холостых оборотах. Пусть он работает до тех пор, пока лампа давления масла на приборной панели не погаснет. Снова измеряйте уровень при помощи щупа. Если нужно, выполните долив.

Замена масла в коробке ВАЗ-2114

Чтобы автомобиль работал максимально стабильно и надежно, необходимо также выполнять замену смазки в КПП. Зачем оно там, рассказывать не будем, а посмотрим, как правильно его заменить. Как и с двигателем, все делается своими руками прямо в гараже.

Где найти коробку передач?

Опытные автолюбители могут не читать этот раздел. А для новичков скажем, что КПП в автомобилях «Самара-2» расположена в подкапотном пространстве. Если говорить проще, то она находится сразу за мотором.

Когда выполняется замена масла в коробке передач ВАЗ-2114

Такая операция должна быть произведена через 30 тыс. км. Практика показала, что этим требованиям вполне можно доверять. В целом, в зависимости от условий эксплуатации, периодичность может быть разной. Это определяется по уровню масла. Проверять данный показатель нужно через каждые 10 тыс. км. По цвету же очень легко определить, срочно ли нужна замена. Отработанный продукт черного цвета, возможно, с металлической пылью.

Что касается объема, то для «Самары» второго поколения, к коим относится ВАЗ-2114, он составляет 3,3 л.

Инструменты для замены

Замена масла в коробке передач ВАЗ-2114 требует наличия некоторых инструментов. Это набор ключей и торцевых головок, тара для слива отработки, лейка, шестигранный ключ №12, перчатки.

Подготовительный этап

Здесь следует отыскать эстакаду либо яму. Естественно, перед этим необходимо приобрести подходящее трансмиссионное масло. Прежде чем выполнить замену, проедьте на машине около 10 километров. Это делается для того, чтобы смазка достаточно прогрелась и стала более текучей.

Если вы заметили, что у вас подтекает из КПП, то течь следует устранить. Естественно, можно обойтись и без этого, но тогда придется периодически доливать до нужного объема.

Меняем масло в КПП

ВАЗ-2114 оснащен полным приводом. Особенность этой модели в том, что здесь две сливные пробки. Одну вы найдете в картере, а вторая расположена в корпусе дифференциала. Они обозначены специальными обозначениями.

Итак, открутите обе пробки и слейте смазку в емкость. Далее пробки нужно завинтить назад. Осталось только залить новую трансмиссионную жидкость.
Это делается через отверстие в масляном щупе, который расположен под капотом. Следите за уровнем, не нужно лить больше, чем требуется.

Электроника

Начинающие водители часто доверяют лампочке на щитке приборов, которая сообщает о низком давлении масла.
Прежде чем менять жидкость, лучше удостовериться в исправности датчика. При необходимости замена датчика давления масла ВАЗ-2114 может быть произведена своими руками.

Где находится номер двигателя в подкапотном пространстве

03 март 2016 Лада.Онлайн 79 937 1

По законодательству каждое транспортное средство имеет идентификационный номер (VIN-код). Этот номер записан в паспорте транспортного средства (ПТС). Идентификационный номер и другие паспортные данные указаны в сводной табличке, также VIN-код выбит на кузове. А вы знаете, где на Весте находится VIN-код и номер двигателя?

Расположение VIN номера на кузове Лада Веста СВ Кросс

Как и на большинстве современных автомобилей, VIN номер Лада Веста СВ Кросс нанесен на двух его частях. Это правая центральная стойка и боковая стенка моторного отсека. Помимо основных мест для нанесения этого кода, существует дополнительная табличка, которая также располагается на центральной стойке. Подобную компоновку VIN номеров используют японские производители. Ни под сиденьем, ни под лобовым стеклом вин-номера на СВ Кросс нет. Это подтверждается и в руководстве по эксплуатации данного автомобиля.

Типовой знак с вин-номером на правой центральной стойке выглядит вот так:

Дополнительная табличка с нанесенным шифром имеет следующий вид:

А это вин-номер, находящийся на стенке в моторном отсеке:

Назначение номера двигателя

Идентификатор мотора автомобиля — это один из идентификаторов серии и марки силового агрегата. Они устанавливаются на заводе изготовителе с целью идентификации принадлежности мотора к той или иной серии. По маркировке силового агрегата можно определить, на какую машину был установлен мотор с завода.

Также, VIN силового агрегата необходим для регистрации в органах госавтоинспекции. По этому номеру можно определить владельца автомобиля, а также соответствие других идентификаторов. Зачастую при сгорании автомобиля, VIN движка — это единственный идентификатор, по которому можно определить владельца автомобиля.

Расшифровка символов, содержащихся в дублирующей таблице

  1. Компания производитель;
  2. Номер типа ТС;
  3. Идентификационный номер (VIN);
  4. Максимально допустимая масса авто;
  5. Максимально допустимая масса авто с прицепом;
  6. Предельная нагрузка на переднюю ось;
  7. Предельная нагрузка на заднюю ось;
  8. Код для запчастей;
  9. Модификация двигателя;
  10. Комплектация автомобиля.

В отличие от многих иномарок, табличка на Веста СВ Кросс не содержит информацию о номере цвета автомобиля.

Какие данные содержит дублирующая табличка

Именно этот элемент позволит узнать максимально полные данные об авто. В том числе, на нем расположена информация по поводу:

  • фирмы-производителя;
  • номера авто;
  • идентификационного кода;
  • допустимого веса машины;
  • допустимого веса машины с прицепом;
  • критической нагрузки на переднюю и заднюю оси;
  • кода для комплектующих;
  • типа силового агрегата;
  • комплектации машины.

В принципе, данные достаточно полные. Не хватает лишь сведений по поводу номера цвета авто.

Расшифровка VIN-номера Лада Веста

Теперь, поговорим об условных обозначениях символов в идентификационном номере автомобиля. Каждый символ несет в себе информацию различного характера: от производителя до типа кузова и прочее. Для примера возьмем доступный вин-номер Лада Веста: XTAGFK330JY144213.

  • Первые три символа содержат информацию по заводу-изготовителю. В нашем случае это XTA — АвтоВаз.
  • Символы 4 и 5 — это код модели: GF — Vesta (GA — XRay).
  • Следующий за ними символ обозначает тип кузова: K — универсал есть еще B — хэтчбек, L — седан).
  • Символ 7 — код двигателя. В данном случае 3 — 21179 (помимо него есть 1 — 21129, 2 — 11189, 4 — H4M).
  • Символ 8 — тип коробки передач. 3 — МКПП Renault. Также может быть 1 — МКПП ВАЗ и 2 — АМТ.
  • 9ый символ всегда 0.
  • Десятый символ обозначает модельный год. J — 2020 год. Начинается маркировка Лада Веста с 2020 года, которому соответствует латинская буква F. Далее соответственно идут G, H, J, K, L, M и N (вплоть до 2022 года).
  • Следующий за ним, 11ый символ — код завода. В нашем случае это Y — Ижевск. Может стоять O — Тольятти.
  • Символы с 12 по 17 — это серийный номер конкретного автомобиля.

В чём заключается польза VIN-кода?

Эту удобную форму идентификации придумали в Соединённых штатах Америки ещё в 1970-е годы. Повсеместное использование началось только в конце 80-х. Как было сказано, единых правил оформления нет. Но производители обязаны придерживаться определённого международного стандарта, производя автомобили на экспорт. Стандарт придуман так, чтобы номер был уникальным.

Удобство вин-таблички несомненно: он позволяет достоверно определить при покупке, не внесён ли автомобиль в залог, не угнан ли у законного владельца.

На стандартной модели Лада Веста основной номер кузова можно найти, открыв капот, на боковой стенке кузова моторного отсека.

Второй (дублирущий) идентификационный номер (VIN) кузова на Lada Vesta распологается на центральной стойке со стороны двери пассажира.

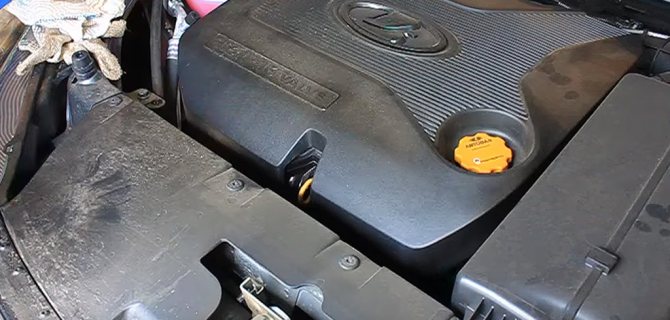

Место расположения номера двигателя Лада Веста

Увидеть номер на двигателе Лада Веста дело не из простых. Сам номер расположен на торце блока цилиндров, недалеко от коробки передач. Однако знать местоположение еще не все. Если вам нужно хорошо рассмотреть номер, придется прибегнуть к помощи зеркальца на трости и фонарика. Также данный элемент конструкции двигателя несет на себе обозначение модели двигателя.

Где находится номер кузова?

Номер кузова находится под капотом. Продублирован в двух местах.

  1. Номер выбит на кузове рядом с стаканом на правой опоре автомобиля.

Номер кузова на опоре

Номер кузова на заводской табличке

Есть ли номер кузова в багажнике

Ставим на учет Lada Vesta (4k, UHD)

Небольшое видео, где рассказана и показана процедура постановки на ует нового автомобиля в городе Москва.

ОБЗОР Всех болячек LADA VESTA 2017

Надежна ли Lada Vesta

: изучаем детские болячки. Lada
Vesta
здорово впечатлила меня во время тест-драйва, но год …

Раз уж вы полезли багажник, то рекомендуем установить в него сетку, подробнее о том, как выбрать сетку в багажник здесь.

Когда я ставил на учёт, то искал номер кузова в привычном месте для АвтоВаза. Этим местом является ниша багажника под запаску, именно здесь был номер на всех моих предыдущих моделях Лада (ВАЗ-2109, ВАЗ-2114, ВАЗ-2115, LADA PRIORA).

В автомобиле Лада Гранта в нише багажника номера кузова нет!

Что делать при утрате таблички с VIN-номером в ходе различных обстоятельств

Как показали многочисленные краш-тесты Лада Веста, при боковом ударе центральная стойка (там, где находится табличка с вин-номером) смещается в салон автомобиля. Как правило, в случае такого ДТП не остается выхода, кроме как заменить центральную стойку. Что ж, если вам не повезло и в результате ДТП или иного ремонта кузова была утеряна табличка с идентификационным номер, судьба вашего автомобиля далее находится во власти закона.

Дело в том, что сотрудники ГИБДД должны сверить вин-номер с номером, находящимся под капотом авто. Если сверка проходит успешно и без проблем, автомобиль будет принят на учет. В случае, если у сотрудников автоинспекции возникнуть подозрения, машина будет отправлена на экспертизу. И уже после проведения экспертизы, если все проходит гладко, можно отправляться на регистрацию транспортного средства.

Далее видео про номер VIN в автомобиле Лада Веста СВ Кросс:

VIN номер Лада Веста служит для идентификации автомобиля. Это уникальная комбинация латинских букв и цифр, в которой зашифрована информация об авто.

Что такое VIN номер

Под идентификационным номером авто подразумевают специальную последовательность из семнадцати знаков, которая включает в себя латинские буквы и арабские цифры, присвоенные для конкретной машины. VIN номер состоит из следующих блоков:

  • производитель автомобиля (три буквы или цифры, которые говорят о компании-производителе);
  • обозначение конкретной модели транспортного средства согласно техническим документам (шесть знаков). Помимо всего прочего, тут есть информация об особенностях кузова, движка и коробки переключения передач;
  • десятый знак обозначает год изготовления автомобиля;
  • город, в котором расположен завод, а также порядковый номер конкретной машины (последние семь символов).

Больше всего автовладельцев тут интересует год выпуска конкретного автомобиля (особенно, если покупать машину на вторичном рынке). Если говорить о Ладе Весте СВ Кросс, то тут актуальны обозначения 2020 г. (G), 2020 г. (H) и 2020 г. (J). Таким образом, вы точно будете знать, когда авто сошло с конвейера, посмотрев на десятый по порядку символ в идентификационном номере машины.

Расшифровка идентификационного номера VIN Лада Веста

К примеру, у Вас автомобиль Лада Веста СВ фантом с VIN номером XTAGFL120GY000000. Разберемся по-порядку, что обозначает каждая из цифр данного номера.

XTA — первые три знака обозначают код завода-изготовителя по международному формату GFL120 — с 4 по 9 знаки обозначается модель автомобиля G — 10 знак обозначает год выпуска автомобиля Y000000 — с 11 по 17 знак обозначается порядковый номер автомобиля.

Условные обозначения года выпуска автомобиля:

Модельный год автомобиляУсловное обозначение
2015F
2016G
2017H
2018J
2019K
2020L
2021M
2022N

Как Вы могли заметить, год выпуска автомобиля зашифрован с помощью буквы латинского алфавита. Начало производства Весты приходится на 2020 год, которому соответствует буква F. Далее года идут по алфавиту, т.е. 2020 — G, 2020 — H и т.д.

Где находится VIN-код и номер двигателя у Лада Веста

По законодательству каждое транспортное средство имеет идентификационный номер (VIN-код). Этот номер записан в паспорте транспортного средства (ПТС). Идентификационный номер и другие паспортные данные указаны в сводной табличке, также VIN-код выбит на кузове. А вы знаете, где на Весте находится VIN-код и номер двигателя?

VIN-код автомобиля Лада Веста выбит на средней стойке автомобиля с правой стороны (пассажирской стороны). Также VIN-код продублирован на стенке между моторным отсеком и двигателем.

Расшифровка маркировочной таблицы, которая находится на правой стойке, внизу, в районе порога:

1 – фирма; 2 – номер одобрения ТС; 3 – VIN-код; 4 – разрешенная максимальная масса; 5 – разрешенная максимальная масса с прицепом; 6 – допустимая нагрузка на переднюю ось; 7 – допустимая нагрузка на заднюю ось; 8 – код для запасных частей; 9 – модель двигателя; 10 – модификация автомобиля.

Напомним, в соответствии с Решением комиссии Таможенного союза от 15 июня 2011 года № 711 модельный год определен как условный год, указываемый изготовителем (как правило, следующий за фактическим годом выпуска транспортного средства).

В ОАО «АВТОВАЗ» начало модельного года установлено с 1 июля календарного года. Таким образом, с 1 января по 30 июня модельный год соответствует фактическому году выпуска автомобиля, а с 1 июля по 31 декабря соответствует следующему за фактическим годом выпуска автомобиля.

Что делать, если табличка с VIN-номером Лада Веста утеряна из-за ДТП или ремонта?

Бывают такие случаи, когда табличка с вин номером Лада Веста на . Происходит это чаще всего из-за ДТП. В результате краш теста Лада Веста Кросс, а именно бокового удара, центральная стойка уходит в салон. Если автомобиль был поврежден и требуется заменить центральную стойку, то восстановить идентификационную табличку не получится. Дальнейшая судьба такого автомобиля будет находиться в руках сотрудника ГИБДД, который будет проводить сверку номеров. Если не возникнет вопросов по подлинности VIN-номера под капотом, то проблем с постановкой автомобиля на учет не возникнет. Однако, если будут хоть малейшие подозрения, то машину отправят на экспертизу. Если за машиной не будет выявлено никакого «криминала», то можно снова ехать на сверку номеров и ставить машину на учет.

Зачем нужен номер двигателя

Поиск информации о номере — VIN-код — двигателя на Ладе Приоре обычно сопровожден двумя ситуациями: проблемы с органами ГИБДД или покупка автомобиля на вторичном рынке. В первом случае — это регистрация. Она необходима и должна быть у каждого, а ее процедура производится исключительно по коду двигателя. Во втором же случае — проверка на то, краденая ли машина или нет. Здесь стоит отметить, что если продают угнанное транспортное средство, то VIN-кода либо не будет вовсе, либо он не будет совпадать с официальными документами. Проверять его надо и после покупки, в противном случае — возможны неблагоприятные ситуации.

Так или иначе, это основные ситуации, предугадать полный перечень которых невозможно. Гораздо важнее — документы, где расположен код. В их число входит:

  • паспорт технического средства;
  • инструкция;
  • осветительное устройство.

В никаких других документах VIN-кода нет.

0 0 голоса
Рейтинг статьи
Ссылка на основную публикацию
ВсеИнструменты
Adblock
detector
