Не работает тахометр — 2

Не работает тахометр — 2

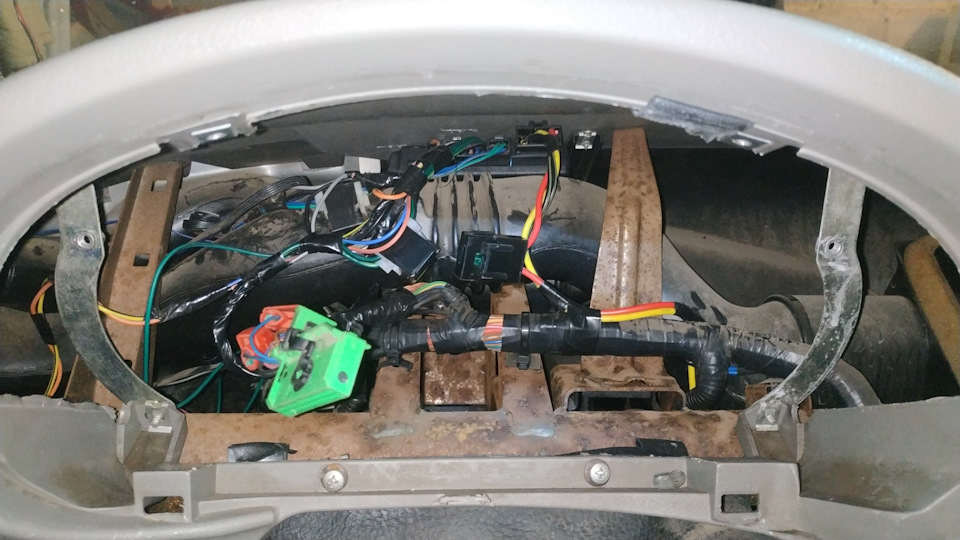

В общем, разобрал приборку, потыкал, от ЭБУ на тахометр линия прозванивается, выдает 12 вольт, так что с ней, думаю все нормально, нигде не коротит. ЭБУ обороты показывает в программке. Стрелка спидометра тоже работает.

Лада Калина Универсал 2010, двигатель бензиновый 1.6 л., 81 л. с., передний привод, механическая коробка передач — электроника

Машины в продаже

Лада Калина, 2012

Лада Калина, 2010

Лада Калина, 2012

Лада Калина, 2009

Комментарии 24

На поворотники красные прищепки висят. Эти прищепки зло. Мож и ещё где висят, я ж не вижу) сигналку не сам ставил?

Ок, спасибо, завтра гляну, я эти прищепки смотрел, они вроде как обрезаны с обеих сторон ‍♂️. Ща точно не вспомню. А других нет вроде.

Коса, видимо, перетерлась где-то(

Раз 12 в выдает, значит не на массу коротит, а на такой же проводок с плюсом

Коса, видимо, перетерлась где-то(

Вот импульсы и теряются и автозапуск не работает

Вообще я смотрю у тебя соединения сигналки к проводке авто сделаны прищепками. Выкинь их и сделай нормальные скрутки. Не исключено что все исправится.

Это в каком месте? вроде сегодня все смотрел, в том числе к тахометру откручивал от сигналки скрутку

А эур есть? Работает исправно?
Скорее всего где-то провод перетерся или там есть скрутка разделяет на эур и КП, от мозгов один выходит провод и дальше делится на 2.

Нету. Буду искать потом, там же и к-линия ещё где то коротит у меня, идущая от АПС. Тоже на сопле пока

А эур есть? Работает исправно?
Скорее всего где-то провод перетерся или там есть скрутка разделяет на эур и КП, от мозгов один выходит провод и дальше делится на 2.

Оба провода, и тахометр и к-линия через колодку должны проходить к комбинации приборов, где эта колодка, хз, по ходу, скрутка вместо нее.

Ищи ее за корпусом вентилятора отопителя у моторного щита. Там серая 16ти контактная колодка

Импульсы идут от ЭБУ, на приборку и усилитель руля. И вроде частота импульсов равна удвоенной частоте вращения КВ.

Ясно. Пока исправил. Кинул соплю напрямую от ЭБУ, заработало. Ща пост напишу

На проводе тахометра должны быть импульсы, а не просто напряжение. Проверь на заведённом двигателе.
Версия про трещины в пайке тоже имеет под собой основания. Сам пропаивал разъем когда лампа АБС загоралась хаотично, а ошибок не было. Чтоб добраться до пайки надо разобрать приборку полностью.

Импульсы же идут на ЭБУ, в ЭБУ импульсы преобразуются, нет?

Или найди приборку другой подключи и проверь)

Почему не работает тахометр на ваз 21099

Тахометр в автомобиле используется для индикации количества оборотов коленчатого вала двигателя. Рассмотрим, почему не работает тахометр, как найти и устранить причину поломки. Обязательно остановимся на устройстве и принципе работы, что поможет выяснить, почему перестал работать тахометр, стрелка дергается либо ведет себя неадекватно.

Классификация по принципу работы

  • Механические либо электромеханические тахометры с прямым приводом. На стрелочный указатель обороты передаются через гибкий вал, который посредством червячной передачи получает вращение непосредственно от коленчатого вала или одного из валов трансмиссии. Принцип работы индикатора основывается на явлении индукции вихревых токов. Работа и устройство магнитного тахометра крайне схожи с принципом действия автомобильного спидометра. В современных авто подобная конструкция тахометра не применяется.
  • Электромашинные. Отличительная черта – подключение к генератору. Используется преимущественно на дизельных двигателях, но в целях унификации устройство такого типа может использовать и на бензиновых моторах.
  • Электронные. Сигнал может быть взят как с системы зажигания, так и непосредственно с ЭБУ. Устанавливается на бензиновые и дизельные ДВС.

Устройство и принцип работы

Основные компоненты электромашинных и электронных тахометров:

  • измерительный блок, или преобразователь сигнала. Может базироваться на элементах аналоговой схемотехники либо построен с использованием специальных микросхем;
  • блок индикации с аналоговым или цифровым отображением количества оборотов;
  • вспомогательные элементы.

Работа электронных тахометров основывается на преобразовании отдельных сигналов или импульсов, улавливаемых от ЭБУ, системы зажигания либо генератора, в «понятный» для блока индикации сигнал.

Схема подключения

При поиске причины, из-за которой не работает тахометр, в первую очередь важно понимать схему подключения и тип сигнала. Существуют 3 типовые схемы подключения:

  • к бесконтактной системе зажигания (провод тахометра подключается к первичной цепи катушки зажигания). Принцип работы основывается на измерении частоты скачков напряжения в первичной цепи системы зажигания. Расчет угла зажигания невозможен без ориентирования на количество оборотов коленчатого вала, поэтому частота искрообразования прямо зависит от скорости вращения коленвала. На 4-цилиндровых ДВС полному обороту коленчатого вала соответствует 2 импульса напряжения в первичной цепи. Соответственно, чем выше скорость вращения коленвала, тем большей будет частота скачков напряжения;
  • подключение к контактной системе зажигания. Принцип работы и схема подключения схожи с БСЗ, но устройство измерительного блока будет иметь отличия в зависимости от вольтажа входной цепи;
  • подключение к ЭБУ двигателя. Принцип работы все так же основывается на регистрации импульсов напряжения в первичной цепи системы зажигания, но сигнал к тахометру поступает от блока управления двигателем;
  • подключение к генератору (сигнальный контакт тахометра подключается к выводу W генератора). Вращение шкива генератора осуществляется ременной передачей от коленчатого вала, поэтому скорость вращения ротора генератора будет всегда пропорциональна частоте вращения коленвала. Изменение количества оборотов коленчатого вала можно рассчитать, постоянно измеряя генерируемую на обмотке величину ЭДС. По своему принципу работы электромашинный тахометр напоминает обычный вольтметр.

Характерные неисправности

Если на автомобиле перестал работать механический тахометр, имеет место механическое повреждение какого-либо из элементов конструкции. Обломанный трос гибкого вала, износ элементов червячной передачи, появлению люфтов, деформаций – все эти причины могут вывести индикатор количества оборотов двигателя из строя.

На что обратить внимание, если не работает электронный тахометр:

  • целостность электропроводки. При этом важно проверять не только сигнальный провод, но и «массу», питание приборной панели;
  • качество контактов. Наличие окислов, неплотный контакт внутри фишек вполне могут стать причиной выхода тахометра из строя;
  • целостность элементов измерительного блока, которые находятся за защитным стеклом внутри приборной панели. Среди механических повреждений транзисторов, перегорания микросхем, дорожек или вздутия резисторов самой распространенной причиной неработающего тахометра является нарушение целостности пайки. К примеру, на Mitsubishi Padjero II появление микротрещин в местах пайки элементов тахометра – общепризнанная болезнь.

На автомобилях со схемой подключения от генератора неработающий тахометр может служить признаком неисправности генератора. В таком случае поломка сопровождается зажиганием индикатора низкого заряда АКБ, спорадическим загоранием на приборной панели «гирлянды» из предупреждающих лампочек.

В некоторых типах конструкции изменение погонного сопротивления высоковольтных проводов может вносить коррективы в точность показаний индикации оборотов двигателя.

Как самостоятельно найти причину неисправности

Помимо визуального осмотра, для диагностики своими руками потребуется универсальный измерительный прибор. Если вы знаете, как пользоваться мультиметром, то сможете без труда проверить питание, «массу», а также прозвонить сигнальный провод на предмет обрыва.

Проверка питания производится в режиме измерения постоянного тока, диапазон измерений – до 20 В. «Минус» — постоянный, «плюс» появляется только после включения зажигания. Импульсы на сигнальном проводе должны появляться при вращении коленчатого вала. Для поиска обрыва мультиметр необходимо перевести в режим измерения сопротивления – омметр. Иногда для обнаружения плохого контакта достаточно пошевелить разъем или жгут, в котором проложен сигнальный провод индикатора оборотов.

Стрелка тахометра дергается

Стрелка тахометра может дергаться из-за ослабевшей натяжки ремня генератора, но в большинстве случаев отремонтировать тахометр на Волге удается заменой приборной панели и видоизменением схемы подключения.

Всем привет дорогие друзья сегодня рассмотрим основные причины, почему не работает тахометр на автомобиле ВАЗ 2109.

Тахометр на девятках работал по-разному всё зависело от того какой двигатель установлен, карбюраторный или инжекторный.

На карбюраторной ВАЗ 2109, сигнал на тахометр приходит от клеммы катушки зажигания, и первым делом, при отказе тахометра, нужно проверить клемму катушки зажигания.
Иногда эти клеммы загибаются так близко к центральному высоковольтному проводу, что в случае пробоя этого главного провода искра уходит в провода тахометра, и он начинает глючить и работать не понятно как. Примерно похожая картина вырисовывается при окислении данных проводов.

Если тахометр вернее стрелка тахометра начинает дёргаться в одну сторону потом в другую, то нужно проверить коммутатор который, скорее всего, скоро выйдет из строя. И вообще тахометр на ВАЗ 2109 является таким предсказателем неисправностей в системе зажигания, поэтому не следует, не обращать внимания, если тахометр стал себя, странно вести.

После того как проверили контакты на катушке, если с ними всё в порядке, нужно снять панель приборов и прозвонить провод который идёт от тахометра до третьей клеммы разъёма «А». Также нужно проверить контакты на предмет окисления.
Если провода и контакты в порядке тогда придётся проверять плату комбинации приборов, но для этого понадобится тестер и кой какие навыки. И поэтому лучше обратиться к специалисту.

Теперь переходим к инжекторному двигателю. Тахометр на инжекторе ВАЗ 2109 получает данные от модуля зажигания. И соответственно искать причину неисправности первым делом нужно в проводе, который идёт от модуля зажигания к пятому контакту разъёма «А» комбинации приборов. Если с данной электрической цепью всё в порядке тогда нужно проверить плату комбинации приборов.

К сведению замена обычных высоковольтных проводов на силиконовые тоже может привести к неисправности тахометра из-за разного сопротивления.

Ну, вот и всё мы рассмотрели основные причины и неисправности тахометра на автомобиле ВАЗ 2109. Всем пока.

Тахометр — это одно из многих измерительных устройств транспортного средства. Все отечественные авто сегодня оснащаются этими устройствами, хотя их монтаж при производстве не был предусмотрен на «девятки» с низкими панелями. Почему не работает тахометр на автомобиле ВАЗ 2109 высокая панель с двигателем карбюратор и как быть в таких случаях — читайте в этой статье.

Назначение тахометра

Тахометр на ВАЗ 2109 представляет собой устройство, устанавливающееся на автомобили для произведения замера частоты оборотов двигателя. Благодаря этому прибору водитель может узнать, какие обороты коленвала в настоящее время поддерживаются силовым агрегатом. Также это устройство позволяет предотвратить превышение возможных допустимых оборотов ДВС.

Основное предназначение тахометра на ВАЗ 21099 карбюратор заключается в облегчении выбора необходимой передачи, а это, в свою очередь, дает возможность увеличить срок эксплуатации мотора. В тот момент, когда стрелка прибора начинает приближаться к красной зоне, рекомендуется перейти на повышенную передачу. Также этот прибор может использоваться для регулировочных работ во время езды или при работе ДВС на холостых оборотах.

Если вы решили приобрести тахометр ВАЗ 2109, для начала необходимо определиться с видом:

  1. Цифровые девайсы позволяют вывести информацию о работе силового агрегата на специальный дисплей. Если вы установите этот девайс на ВАЗ 2109 карбюратор, устройство сможет более точно выставить пороги экономайзера принудительных холостых оборотов.
  2. Аналоговые устройства на сегодняшний день являются более популярными. Такие девайсы позволяют продемонстрировать наглядно количество оборотов мотора с помощью шкалы и стрелки, которая перемещается по ней (автор видео — Ilya Popov).

Возможные неисправности

Почему водители решают устанавливать прибор на авто с низкими панелями, понятно, но перед тем, как подключить тахометр, нужно разобраться в его основных неисправностях.

Симптомы поломки девайса такие:

  • при запуске силового агрегата или во время езды стрелка прибора может начать прыгать;
  • при работе двигателя стрелка на шкале показывает на ноль.

Для начала, при обнаружении неисправностей, следует произвести диагностику проводки и состояния контактов. Если схема подключения тахометра к замку зажигания была выполнена с использованием силиконовых проводов, это также может привести к некорректной работе девайса. Иногда причина неработающего устройства кроется в поломке контроллера оборотов мотора. Что касается непосредственно цифровых приборов, то в данном случае чаще всего ломается цифровое табло, поэтому в случае такой поломки придется менять дисплей.

Инструкция по установке своими руками

Установка тахометра на ВАЗ производится так:

  1. Сначала выбирается место, где будет стоять прибор, после чего кабель от него надо вывести в моторный отсек.
  2. Перед тем, как выполнить подключение тахометра ВАЗ 2109, необходимо распределить проводку. Вывод +12 вольт соединяется с катушкой (контактом Б, сигнал — с контактом К), а «-» — с массой авто, причем массу необходимо надежно зафиксировать. Если проводка очень слабая и хрупкая, то лучше заранее подключить более надежные провода.
  3. После распределения проводов их необходимо подключить. Для подключения провода массы желательно выбрать место, где сам кабель не будет мешать или взаимодействовать с движущимися частями.
  4. Для диагностики работоспособности устройства нужно включить зажигание и завести машину. При нормальной работе двигателя на холостых оборотах стрелка на шкале прибора будет держаться в районе 750-850 об. Если прибор дополнительно оснащен функцией вольтметра, можно проверить и ее — при выборе данной опции на дисплее должна появиться информация об уровне напряжения в бортовой сети. Если АКБ работает в нормальном режиме, этот параметр должен составлять примерно 11-12 вольт.

Схема подключения девайса

Видео «Какие нюансы следует учесть при монтаже»

Как правильно установить устройство своими руками — смотрите на видео (автор — канал Viktop Этими руками).

Калина не работает тахометр и эур

Помогите советом.Не работают тахометр и ЭУР, спидометр скачет, генератор выдает 14,5. Все началось недели две назад. Перепробовал почти все, но все равно никак. После замены датчика фаз все проработало пару дней и опять все по прежнему осталось. Вернее прибавился еще и спедометр скачет во время езды как стрекозел под 200км. причем скорость городская, правда через минут 40 восстанавливался в нормальный режим. А все остальное по прежнему. Куда еще лезть. Соображаю.

Ура, зарработало! Проблема разрешена, банально тосол залил мозги. Визуально не заметил мелкие капли между лапок микросхем, думал все. В итоге одеколон на спиртовой основе) и сутки просушка платы на батарее отопления. Поставили включили зажигание и ВСЕ ЗАРАБОТАЛО. Жён пригала до потолка от радости, что ЭУР заработал))

Сегодня, всех хозяев Лада Калина, интересует вопрос: почему не работает электроусилитель руля на Калине? Ведь этот автомобиль начали производить ещё в ноябре 2004 года, с электроусилителем руля в базовой комплектации. Прошёл десятилетний юбилей, но по отзывам автолюбителей, проблема эта существует до сих пор.

Состоит электроусилитель из электромотора, механизма передачи усилия и электронной системы управления. Управление, работой электроусилителя, осуществляет электронный блок с тремя специальными датчиками, которые должны оперативно определять скорость машины, обороты мотора и необходимое усилие для поворота передних колёс.

Во время завода мотора стартером, электроусилитель руля (ЭУР), не работает. Он включается только с момента достижения 400 оборотов в минуту коленвала и прекращает работать, когда автомобиль разгоняется более 60 км. в час.

Содержание

Признаки неисправности

Почему не работает электроусилитель руля на Калине сразу разобраться невозможно. Тем не менее в большинстве случаев неисправности (ЭУР), на приборном щитке должна загореться лампочка изображающая рулевое колесо с восклицательным знаком. После чего, специалисты автозавода ВАЗ рекомендуют на небольшой скорости двигаться в автосервис.

Почему на небольшой скорости? Потому что первые годы выпуска (ЭУР) Махачкалинским заводом, он имел особенность поворачивать ведущие колёса машины максимально влево или вправо и самостоятельно фиксироваться в таком положении.

Электромотор и механическая часть (ЭУР) редко вызывают нарекания, но вот электрика и электроника требуют подробного изучения поломок.

Разбор полётов

Электронный блок управления (ЭБУ) электроусилителем руля, закреплен в неудачном месте, под радиатором печки отопителя. Любая негерметичность этой детали, вызывает намокание (ЭБУ), после чего вы почувствуете, что усилитель руля не работает и рулевое колесо стало тяжёлым.

Если во время движения вы заметите что стрелка тахометра или спидометра лежат на нуле и не шевелятся, будьте уверены, (ЭУР) вашей машины не работает. Это происходит потому, что эти приборы и (ЭУР) задействованы от одних и тех же датчиков.

Чаще всех на Калине, выходит из строя датчик скорости. Покупка нового датчика и его замена решает эту проблему. Очень часты случаи, когда замена датчиков, не помогает, (ЭУР) всё равно не работает. Начинайте методично прощупывать всю цепь проводов, относящуюся к системе (ЭУР).

Из-за постоянной вибрации автомобиля и плохого качества производства соединительные штекера и колодочки, самостоятельно разрывают электроцепи в самый неподходящий момент.

Усилитель руля Калины, плохо себя ведёт при перепадах бортового напряжения. Если, старенький генератор, выдаёт вместо 15 Вольт, меньше 30, то электронный блок управления, усилителя руля также может отказаться работать.

Если сломался по дороге

Последние годы выпуска автомашин Лада Калина, (ЭБУ) отечественного производства заменили на корейские. Такие, как ставят на автомобили «Hyundai». После чего, отказов работы усилителя руля стало значительно меньше. Но это на новые машины стали ставить корейские блоки. А сколько тысяч Калин колесят по всем дорогам, со старой электроникой?

Наш вам совет, при первой возможности поменяйте на своей машине электронный блок управления на современный, целее будете.

Электроусилитель руля для современных автомобилей уже стал их неотъемлемой частью. На российском рынке он впервые был установлен на автомобиле лада «Калина» (ВАЗ 1118). Электроусилитель добавил как много положительных эмоций, так и немало отрицательных. Поломка данного узла встречаются довольно часто на первых образцах. Не исключением стал и наш сегодняшний гость — автомобиль семейства лада «Калина» (Рис.1).

Ситуация довольно типичная: клиент жалуется, что иногда отключается электроусилитель и загорается контрольная лампа электроусилителя руля , но после того, как проедешь по какой-нибудь ямке или рельсам, то электромеханический усилитель руля (ЭМУР или ЭУР) возобновляет свою работоспособность.

Такая ситуация сильно напрягает, ведь автомобилем пользуется не только хозяин, но и его жена. Женщине намного проблематичней повернуть руль без электроусилителя.

Запускаем автомобиль, и действительно загорается значок неисправности электроусилителя и крутить руль становится довольно тяжело. Нужно обязательно разобраться с данной неисправностью.

Подключаем диагностический сканер и соединяемся с блоком управления ЭМУР.

На экране монитора видим следующую ошибку: С1044 — неверная последовательность датчика положения ротора. Что за датчик положения ротора, и где он находится?

Отвлечёмся ненадолго от нашей неисправности и коснёмся немного теории. Разберёмся в устройстве ЭМУР, и из каких основных частей он состоит. Рассмотрим все его части отдельно.

Конструкция ЭМУР Калина 11186-3450008-00

  1. Вал рулевого управления
  2. Электромотор
  3. Электронный блок управления
  4. Датчик крутящего момента
  5. Датчик положения ротора

Снимаем ЭМУР. На шильдике (Рис.7) имеется артикул 11186-3450008-00 производства Авиаагрегат г. Махачкала.

Снимаем рулевое колесо, подрулевые переключатели и замок зажигания. Чтобы добраться до датчика крутящего момента, нужно сначала снять электромотор. Откручиваем кронштейн на 4х болтах, карданчик, стопорную гайку и 3 болта крепления электромотора.

Вот что у нас получилось (Рис.12)

Далее вытаскиваем вал.

Рис.14 Концентрические цилиндры с шестерннёй.

Достаём обмотку датчик крутящего момента (Рис.17), предварительно отпаяв провода от платы (Рис.16).

Конструкция индуктивного датчика крутящего момента.

Индуктивный датчик состоит из двух концентрических цилиндров с отверстиями (слоты перфорации), которые закреплены на валу и вращаются вместе с ним. И двух концентрических катушек с первичной и вторичной обмотками, неподвижно вставленных в корпус ЭМУР. Не будем вдаваться в различную терминологию, а скажем проще: на первичную обмотку подаётся переменный ток с частотой 20 кГц, и если мы прикладываем усилие к валу (то есть начинаем вращать руль), то на вторичной обмотке возникает напряжение «+» или «-» в зависимости от направления вращения, а величина этого напряжения прямо пропорциональна приложенному моменту (усилию). Тем самым электронный блок управления (ЭБУ) определяет с какой силой Вы вращаете руль в ту или другую сторону.

Итак с датчиком крутящего момента мы разобрались, переходим к следующему, а именно к датчику положения ротора (Рис.20), который находится на задней крышки электромотора.

В ЭМУР лада «Калина» применяется 3х фазный вентильный индукторный (бесколлекторный) двигатель. Для того, чтобы он начал вращаться в ту или иную сторону, электроника должна понимать в каком положении на данный момент времени находится ротор и после определения положения в нужные моменты подавать напряжение на определённые обмотки статора. Для определения положения как раз и применяется датчик положения ротора (ДПР).

Схема и конструкция оптического датчика положения ротора.

Расположенные под углом 120 градусов 3 оптопары — светодиод (СД a,b,c) и фотодиод (ФД a,b,c), соответствуют расположению обмоток статора мотора фазам A, B, C. На роторе мотора установлен диск, и при его вращении срабатывает фотодиод a,b или c. Таким образом, электроника опредляет текущее положение ротора.

Далее рассмотрим электронный блок управления ЭМУР (Рис.23), особо рассказывать про него ничего не будем, просто посмотрим на фото самой платы.

Ну вот, с устройством ЭМУР мы разобрались, возвращаемся к нашей неисправности, с которой к нам пожаловал хозяин автомобиля «Калина». Что нужно сделать для того, чтобы всё заработало как надо? Довольно частая неисправность на данной модификации ЭМУР — это плохая пайка оптопар на плате датчика положения ротора. Достаточно просто пропаять все контакты оптопар (Рис.24) для оживления ЭМУР, что мы и поспешили сделать.

После пропайки платы собираем всё в обратной последовательности и запускаем автомобиль. Ураа. Лампочка неисправность ЭМУР погасла и руль стал вращаться очень легко.

У нас на вооружении имеется сканер для проверки параметров и считывания кодов неисправностей, а что делать простому автомобилисту, у которого нет данного оборудования? Как считать ошибки без специального сканера? Всё довольно просто.

Для того чтобы считать коды самодиагноостики ЭУР «Калина» нужно:

1) При выключенном зажигании замкнуть на массу 6ой контакт разъёма X2 блока управления ЭМУР, либо замкнуть между собой контакты 6 и 7 (рис.26). В разъёме X2 отсутствует 6ой контакт, поэтому мы установили туда кусочек белого провода и замкнули его с 7ым контактом (массой).

Рассмотрим схему ЭМУР для более детального понимания.

Не работает тахометр ваз калина

Тахометр в автомобиле используется для индикации количества оборотов коленчатого вала двигателя. Рассмотрим, почему не работает тахометр, как найти и устранить причину поломки. Обязательно остановимся на устройстве и принципе работы, что поможет выяснить, почему перестал работать тахометр, стрелка дергается либо ведет себя неадекватно.

Классификация по принципу работы

  • Механические либо электромеханические тахометры с прямым приводом. На стрелочный указатель обороты передаются через гибкий вал, который посредством червячной передачи получает вращение непосредственно от коленчатого вала или одного из валов трансмиссии. Принцип работы индикатора основывается на явлении индукции вихревых токов. Работа и устройство магнитного тахометра крайне схожи с принципом действия автомобильного спидометра. В современных авто подобная конструкция тахометра не применяется.
  • Электромашинные. Отличительная черта – подключение к генератору. Используется преимущественно на дизельных двигателях, но в целях унификации устройство такого типа может использовать и на бензиновых моторах.
  • Электронные. Сигнал может быть взят как с системы зажигания, так и непосредственно с ЭБУ. Устанавливается на бензиновые и дизельные ДВС.

Устройство и принцип работы

Основные компоненты электромашинных и электронных тахометров:

  • измерительный блок, или преобразователь сигнала. Может базироваться на элементах аналоговой схемотехники либо построен с использованием специальных микросхем;
  • блок индикации с аналоговым или цифровым отображением количества оборотов;
  • вспомогательные элементы.

Работа электронных тахометров основывается на преобразовании отдельных сигналов или импульсов, улавливаемых от ЭБУ, системы зажигания либо генератора, в «понятный» для блока индикации сигнал.

Схема подключения

При поиске причины, из-за которой не работает тахометр, в первую очередь важно понимать схему подключения и тип сигнала. Существуют 3 типовые схемы подключения:

  • к бесконтактной системе зажигания (провод тахометра подключается к первичной цепи катушки зажигания). Принцип работы основывается на измерении частоты скачков напряжения в первичной цепи системы зажигания. Расчет угла зажигания невозможен без ориентирования на количество оборотов коленчатого вала, поэтому частота искрообразования прямо зависит от скорости вращения коленвала. На 4-цилиндровых ДВС полному обороту коленчатого вала соответствует 2 импульса напряжения в первичной цепи. Соответственно, чем выше скорость вращения коленвала, тем большей будет частота скачков напряжения;
  • подключение к контактной системе зажигания. Принцип работы и схема подключения схожи с БСЗ, но устройство измерительного блока будет иметь отличия в зависимости от вольтажа входной цепи;
  • подключение к ЭБУ двигателя. Принцип работы все так же основывается на регистрации импульсов напряжения в первичной цепи системы зажигания, но сигнал к тахометру поступает от блока управления двигателем;
  • подключение к генератору (сигнальный контакт тахометра подключается к выводу W генератора). Вращение шкива генератора осуществляется ременной передачей от коленчатого вала, поэтому скорость вращения ротора генератора будет всегда пропорциональна частоте вращения коленвала. Изменение количества оборотов коленчатого вала можно рассчитать, постоянно измеряя генерируемую на обмотке величину ЭДС. По своему принципу работы электромашинный тахометр напоминает обычный вольтметр.

Характерные неисправности

Если на автомобиле перестал работать механический тахометр, имеет место механическое повреждение какого-либо из элементов конструкции. Обломанный трос гибкого вала, износ элементов червячной передачи, появлению люфтов, деформаций – все эти причины могут вывести индикатор количества оборотов двигателя из строя.

На что обратить внимание, если не работает электронный тахометр:

  • целостность электропроводки. При этом важно проверять не только сигнальный провод, но и «массу», питание приборной панели;
  • качество контактов. Наличие окислов, неплотный контакт внутри фишек вполне могут стать причиной выхода тахометра из строя;
  • целостность элементов измерительного блока, которые находятся за защитным стеклом внутри приборной панели. Среди механических повреждений транзисторов, перегорания микросхем, дорожек или вздутия резисторов самой распространенной причиной неработающего тахометра является нарушение целостности пайки. К примеру, на Mitsubishi Padjero II появление микротрещин в местах пайки элементов тахометра – общепризнанная болезнь.

На автомобилях со схемой подключения от генератора неработающий тахометр может служить признаком неисправности генератора. В таком случае поломка сопровождается зажиганием индикатора низкого заряда АКБ, спорадическим загоранием на приборной панели «гирлянды» из предупреждающих лампочек.

В некоторых типах конструкции изменение погонного сопротивления высоковольтных проводов может вносить коррективы в точность показаний индикации оборотов двигателя.

Как самостоятельно найти причину неисправности

Помимо визуального осмотра, для диагностики своими руками потребуется универсальный измерительный прибор. Если вы знаете, как пользоваться мультиметром, то сможете без труда проверить питание, «массу», а также прозвонить сигнальный провод на предмет обрыва.

Проверка питания производится в режиме измерения постоянного тока, диапазон измерений – до 20 В. «Минус» — постоянный, «плюс» появляется только после включения зажигания. Импульсы на сигнальном проводе должны появляться при вращении коленчатого вала. Для поиска обрыва мультиметр необходимо перевести в режим измерения сопротивления – омметр. Иногда для обнаружения плохого контакта достаточно пошевелить разъем или жгут, в котором проложен сигнальный провод индикатора оборотов.

Стрелка тахометра дергается

Проблема дергающейся стрелки лучше всего знакома владельцам ГАЗ 3110 «Волга». Проблема возникает на автомобилях, выпущенных до сентября 1999 г и оснащенных комбинацией приборов 38.3801 (ОАО «Автоприбор»). Из-за конструктивных дефектов естественная работа автомобильного генератора, при которой величина тока зарядки регулируется переменной подачей напряжения на обмотку возбуждения, приводит к дерганью стрелки.

Стрелка тахометра может дергаться из-за ослабевшей натяжки ремня генератора, но в большинстве случаев отремонтировать тахометр на Волге удается заменой приборной панели и видоизменением схемы подключения.

Советы для автомобилистов

На левой стороне комбинации приборов легкового автомобиля Лада Калина, установлен тахометр, по которому водитель может определить частоту вращения коленчатого вала двигателя. Неисправности в электрической цепи этого прибора могут приводить либо к полному прекращению его показаний (стрелка тахометра при работающем двигателе лежит на нуле), либо к скачкам стрелки по шкале, что не позволяет определить точное число оборотов коленвала.

Первое, что делают водители в этом случае, открывают капот и на пару минут снимают минусовую клемму аккумуляторной батарей, пытаясь таким образом сбросить ошибки из памяти контролера. Если это не помогло восстановить работоспособность тахометра, тогда необходимо провести диагностический тест на выявление номеров ошибок. Для этого, пальцем руки, нажимаем на кнопку, при помощи которой сбрасывается суточный пробег в одометре комбинации приборов. И не отпуская её, поворачиваем ключ в замке зажигания в положение «зажигание включено».

Все стрелки приборов должны начать движение из нулевого положения в конечное и обратно. Если стрелка тахометра не начала движения или движение начала, но не вернулась в исходное положение, то это будет говорить о том, что неисправность находится внутри комбинации приборов. Учитывая то, что шаговые электродвигатели, при помощи которых перемещается стрелка тахометра, и монтажные платы в розничную продажу не поступают, менять придётся всю комбинацию приборов в сборе.

Если тахометр успешно прошёл тест, тогда неисправность придётся искать за пределами комбинации приборов. Самостоятельно, большинство водителей, могут проверить только состояние клемм в колодках электрической цепи тахометра, так как это можно сделать визуально. В первую очередь нужно проверить клемму №30 низковольтного входа тахометра, к которой должен подходить коричнево-красный провод, идущий от электронного блока управления (ЭБУ). Для этого потребуется снять комбинацию приборов, отсоединив от неё колодку жгута проводов. Клемма №30 не должна быть согнутой или иметь следы коррозии.

Также следует проверить клеммы колодки низковольтной цепи модуля зажигания, так как именного с него поступает сигнал в электронный блок управления, о частоте вращения коленчатого вала двигателя. Если с этими клеммами всё в порядке, тогда остаётся только проверить ЭБУ, но это лучше доверить грамотному специалисту, хорошо разбирающемуся в автомобильной электронике.

1) Привет мужики!калина 1.6 .07г.в перестал работать тахометр и электроусилитель! Вопрос от: Павел Пермяков Отдельная тема: 2) ВАЗ 2107 после установки БСЗ проехал около 200км и машина начала дергаться и прыгать от 0-5000тыс. Стрелка тахометра после чего все прошло, но км через 50 все повторилось машина дергается быает простреливает в глушитель и прыгает тахометр, потом опять все прошло. На ксз все хорошо работает Вопрос от: Владислав Цветков Отдельная тема: Пишите номер вопроса на который отвечаете! Авторам вопросов: обязательно отпишите в комментариях как вы решили вашу проблему!.Не работает тахометр калина.

Похожие статьи

5 comments on “ Не работает тахометр калина. В перестал работать тахометр и электроусилитель ”

1) Смотри предохранитель

2. Посмотри штекер на коммутатор

Канал на ютубе «Kumpan Auto» в нем рассказывается о ремонте машин,(ваз,иномарки),в дальнейшем буду рассказывать о тюнинге за копейки!Канал не давно создан,так-что не обессудь!Есть группа вк,в ней может задать вопрос по поводу ремонта вашего авто!Буду рад помочь!

1привет.у товарища была такая проблема на калине.датчик скорости поменяли и все норм цена вопроса.около 300руб.зависит от региона

Спасибо гляну сегодня!предохранитель целый!

Почему не работает тахометр ВАЗ 2108? Неисправности тахометра ВАЗ 2108

Панель приборов у каждого автомобиля — своя. Все они отличаются по стилю и дизайну, однако всех их объединяет то, что все они показывают одни и те же данные. Как правило, это данные о температуре двигателя, уровне топлива в баке, скорости движения автомобиля (спидометр), а также количестве оборотов двигателя в минуту (тахометр).

Сегодня мы поговорим о неисправностях тахометра. Вы узнаете почему не работает тахометр, а также об основных неисправностях тахометра ВАЗ.

Что такое тахометр и для чего он необходим?

Тахометр — это прибор, который, как я уже говорил, показывает количество оборотов двигателя в минуту (тыс. об/мин.). Показания тахометра необходимы для того, чтобы водителю (как правило начинающему) было проще ориентироваться и правильно выбирать нужную передачу (повышенную или пониженную). Также тахометр необходим для того, чтобы контролировать корректность работы мотора по количеству оборотов. Например, когда обороты плавают или слишком высокие, можно вовремя обнаружить неисправность.

Первые тахометры были аналоговыми (их еще называют стрелочными). Аналоговые тахометры представляют собой циферблат с цифрами и стрелкой. Одно деление аналогового тахометра равно 1 тысяче оборотов. Чуть позже на автомобилях преимущественно западного производства стали появляться цифровые (электронные) тахометры. Данные в электронных тахометрах выводятся на табло (ЖК- или LCD-дисплей). В современных автомобилях цифровые тахометры выглядят как аналоговые, поскольку, как и более старые модели тахометров, выводят информацию в виде циферблата и стрелки, которая указывает количество оборотов.

Признаки неисправности тахометра

  • Плавают холостые обороты (стрелка тахометра дергается даже когда машина стоит на месте, а нога не на педали газа).
  • Стрелка не реагирует на педаль газа (стоит на нулевой отметке или в другом крайнем положении).

Не работает тахометр ВАЗ — распространенные причины

  1. Первым делом необходимо проверить состояние проводки и контактов. Нередко неисправности тахометра кроются именно в разрыве провода или плохом контакте. Произведите визуальные осмотр на предмет дефектов (разрывы, плохое крепление, окисление и т. д.).
  2. Неисправности датчика оборотов коленвала. Встречаются ситуации, когда тахометр не работает по причине неисправности датчика оборотов двигателя. Решить данную проблему поможет проверка датчика или его замена.
  3. Как не странно, но в некоторых случаях причина нерабочего тахометра может крыться в банальном подклинивании стрелки или ее провороте на шкиву.
  4. Установка бесконтактного зажигания нередко приводит к тому, что тахометр не работает. Для устранения проблемы советую обратиться к электрику, который решит проблему конфликтующего устройства.
  5. Несовместимость проводов зажигания. Так называемые силиконовые провода зажигания, которыми автовладельцы заменяют штатные провода, нередко приводят к тому, что стрелка тахометра дергается. Причина заключается в различиях погонного сопротивления тех и других проводов, в итоге меняется форма импульса тока и стрелка ведет себя некорректно. Решение данной проблемы описано во многих пособиях по самостоятельному ремонту, и сводится оно к замене (уменьшению номинала) резистора на плате КП.
  6. Проверьте предохранители. Порою именно они становятся причиной проблем с тахометром. Убедитесь в том, что все предохранители целы и не имеют следов окисления или оплавления.

В завершение хочу отметить, что вышеописанные причины и способы диагностики относятся к поверхностным и наиболее распространенным. Более подробно изучить вопрос и понять почему не работает тахометр или почему дергается стрелка тахометра, можно лишь имея специальное оборудование. Поэтому в случае невозможности самостоятельно диагностировать неисправность тахометра, рекомендую обратится за помощью к специалистам на СТО.

Почему Не Работает Тахометр На Мопеде Альфа

мопед Альфа-подключение тахометра

Опубликовано 1 сентября 2016 г.

Два варианта подключения тахометра, если у вас нет одного варианта работает,попробуй 2й.

Спасибо, я просто хотел подключиться для себя тахометр на дельте

Сделайте видео о том, как вынуть его так, чтобы оно начиналось со стартера без понимания

да, Денису скучно и без лица (((

Зайка, я добавлю тебя в мони

спасибо большое помогло

круглый распредвал я в шоке

И если вы также подключите электрическую турбину, хорошо, что ее скорость регулируется, чем больше поворотов тема двигателя больше поворотов турбины и наоборот?

спасибо за это видео памагло мне

Я также купил альфа для себя тахометр Я не работал, я смотрел, я смотрел, я думал, чтобы взять новый, но позже я увидел, что там, с весны, контакт упал и все спаял работает

спасибо все понятно

но вы можете тахометр подключить к стационарному двигателю моторный блок ??

И где можно сделать такую ​​заметку с помощью проводов? которую ты повесил на стену на листке бумаги)) мелочь нужна)

а на дельте как все тоже?

А если от бандита тахометр подключить к уралу, тоже самое?

У меня 2 провода на китайской 4-х тактной табуретке (как у Viper Grand Prix) тахометр. Сегодня всех владельцев Lada Kalina интересует вопрос: почему не работает гидроусилитель руля в Калине? Регулятор напряжения установил рабочий новый от Honda. Я ездил в Карпаты на каникулы, страдал от кондиционера, вентилятор включал всю мощность разряда, но он был выключен. не отключается, работает при максимальном потоке воздуха (не меняется. EUR на Калине не работает, ошибка C1044 включена. Но Почему-тогда тахометр показывает неуместно: около 5 тысяч оборотов двигателя работает на холостом ходу Почему не работает фара, не работает Renault Megan 2. Подскажите почему? Я прошел всю проводку, все нормально.

мопед Альфа-подключения тахометр

Два варианта подключения тахометр,если один вариант в вашем случае не работает,попробуйте второй.

Мопед для ремонта тахометра альфа

Ебать китайское барахло.

нет тахометр работает на мопед 110. Почему электроусилитель на калине не работает. Что можно сделать? Проверьте?

Почему электрическая схема (в книге) подводит провод к катушке зажигания?

Как настроить тахометр, чтобы он показывал правильную скорость? Маленький винт в тахометре закручен, меняет скорость. Но как узнать, когда он отображается правильно? Например, при 60 км / ч он показывает 4500 об / мин. Это неправильно, верно? Ведущая звезда стоит на 15 зубах, ведомых. 37.

А как это подключить?&shopNumber = 1596097

и если у меня нет батареи, то где я могу подключить плюс

и если у меня нет батареи, то где я могу подключить плюс

Приветствую тебя Дениз! Скажем, я купил меховую проводку 110 куб. Есть вопрос! В проводке, где подключен передатчик, нет микросхемы! Что торчит на самом двигателе! Как быть в этом случае! Заранее спасибо!

Спасибо за видео!

Спасибо за видео! универсальный электронный также может быть подключен к тем же проводам тахометр (Например, БК-30) продается в любом автосалоне.

Добрый день всем. Я не знаю, где решить проблему, кто-нибудь может сказать мне? На мопед Когда индикатор горит, стрелка тахометра падает до 0. Что если печной вентилятор не работает на Citroen C5. Почему фара не работает, Renault Megane 2. Заранее спасибо.

а без батареи тахометр будет работать?

у меня всего 3 выхода тахометр. при подключении, как предлагается в видео тахометр показывает ток холостого хода с увеличением скорости, стрелка не меняет своего положения. но как его подключить, чтобы он показывал реальную скорость, иначе старая проводка даже сходит с ума

Почему не работает электроусилитель руля на Калине? Исправляем проблему

Скачать PDF

Сегодня, всех хозяев Лада Калина, интересует вопрос: почему не работает электроусилитель руля на Калине? Ведь этот автомобиль начали производить ещё в ноябре 2004 года, с электроусилителем руля в базовой комплектации. Прошёл десятилетний юбилей, но по отзывам автолюбителей, проблема эта существует до сих пор.

Состоит электроусилитель из электромотора, механизма передачи усилия и электронной системы управления. Управление, работой электроусилителя, осуществляет электронный блок с тремя специальными датчиками, которые должны оперативно определять скорость машины, обороты мотора и необходимое усилие для поворота передних колёс.

Во время завода мотора стартером, электроусилитель руля (ЭУР), не работает. Он включается только с момента достижения 400 оборотов в минуту коленвала и прекращает работать, когда автомобиль разгоняется более 60 км. в час.

Содержание

  • Признаки неисправности
  • Разбор полётов
    • Если сломался по дороге

Признаки неисправности

Почему не работает электроусилитель руля на Калине сразу разобраться невозможно. Тем не менее в большинстве случаев неисправности (ЭУР), на приборном щитке должна загореться лампочка изображающая рулевое колесо с восклицательным знаком. После чего, специалисты автозавода ВАЗ рекомендуют на небольшой скорости двигаться в автосервис.

Почему на небольшой скорости? Потому что первые годы выпуска (ЭУР) Махачкалинским заводом, он имел особенность поворачивать ведущие колёса машины максимально влево или вправо и самостоятельно фиксироваться в таком положении.

Электромотор и механическая часть (ЭУР) редко вызывают нарекания, но вот электрика и электроника требуют подробного изучения поломок.

Разбор полётов

Электронный блок управления (ЭБУ) электроусилителем руля, закреплен в неудачном месте, под радиатором печки отопителя. Любая негерметичность этой детали, вызывает намокание (ЭБУ), после чего вы почувствуете, что усилитель руля не работает и рулевое колесо стало тяжёлым.

Если во время движения вы заметите что стрелка тахометра или спидометра лежат на нуле и не шевелятся, будьте уверены, (ЭУР) вашей машины не работает. Это происходит потому, что эти приборы и (ЭУР) задействованы от одних и тех же датчиков.

Чаще всех на Калине, выходит из строя датчик скорости. Покупка нового датчика и его замена решает эту проблему. Очень часты случаи, когда замена датчиков, не помогает, (ЭУР) всё равно не работает. Начинайте методично прощупывать всю цепь проводов, относящуюся к системе (ЭУР).

Из-за постоянной вибрации автомобиля и плохого качества производства соединительные штекера и колодочки, самостоятельно разрывают электроцепи в самый неподходящий момент.

Усилитель руля Калины, плохо себя ведёт при перепадах бортового напряжения. Если, старенький генератор, выдаёт вместо 15 Вольт, меньше 30, то электронный блок управления, усилителя руля также может отказаться работать.

Если сломался по дороге

Последние годы выпуска автомашин Лада Калина, (ЭБУ) отечественного производства заменили на корейские. Такие, как ставят на автомобили «Hyundai». После чего, отказов работы усилителя руля стало значительно меньше. Но это на новые машины стали ставить корейские блоки. А сколько тысяч Калин колесят по всем дорогам, со старой электроникой?

Наш вам совет, при первой возможности поменяйте на своей машине электронный блок управления на современный, целее будете.

Какие неисправности грозят ЭУР на Калине и каковы способы их устранения?

Электроусилитель руля представляет собой узел, использующийся для обеспечения более комфортного управления автомобилем. Не так давно ЭУРом стали комплектоваться автомобили отечественного производства, в частности, в данной статье поговорим о Ладах Калинах. Какие могут случиться неисправности ЭУР Калина и какие есть способы устранения неполадок? Ответы на эти и другие вопросы ищите ниже.

Причины поломки ЭУР

Демонтаж и разбор электроусилителя

Как подтянуть рулевую рейку с электроусилителем?

Фотогалерея «Регулировка рулевой рейки»

Как можно смазать и отрегулировать ЭУР?

Схема подключения электроусилителя руля со значками

Видео «Руководство по ремонту электроусилителя в гаражных условиях»

Причины поломки ЭУР

Почему электроусилитель руля на Ладе Калине не работает, отключается и отказывается работать, по каким признакам рулевое колесо с ЭУРом стучит, подклинивает, закусывает или пищит? Чтобы произвести ремонт системы своими руками, нужно знать, как осуществляется диагностика и какие причины предшествуют поломке. Чаще всего выход из строя усилителя обусловлен поломкой самого узла и усилитель отказывает. Неполадки такого плана устраняются путем тщательной проверки системы для выявления точной неисправности.

Как показывает практика, зачастую неработоспособность электроусилителя (отказ) связана с поломкой контроллера скорости.

  • руль клинит,
  • заедает
  • становится тугой,
  • и другие

Поскольку датчик контроллера скорости обеспечивает активацию и отключение ЭУР при разных режимах движения. Усилитель на Калине работает в том случае, если авто передвигается на небольшой скорости. Когда скорость начинает увеличиваться, усилитель автоматически отключается, что позволяет обеспечить более безопасное управление машиной при езде на высоких оборотах.

Итак, вкратце о причинах неработоспособности ЭУР:

  1. Вышел из строя контроллер скорости или на блок управления не поступает или пропадает сигнал от него. В данном случае причина может крыться как в поломке датчика, так и в повреждении проводки либо плохом контакте контроллера с бортовой сетью.
  2. В электросети транспортного средства снизилось напряжение. Причины могут быть разными, начиная от севшего аккумулятора и неработоспособного генератора и заканчивая использованием в машине электрооборудования несоответствующей мощности.
  3. Превышено допустимое число оборотов коленчатого вала.
  4. Некорректная работа либо выход из строя управляющего модуля. В зависимости от причины, блок управления может подлежать ремонту, нужно делать более детальную диагностику.

Диагностика

Для проверки усилителя в авто нужно демонтировать пластмассовую накладку на рулевой колонке, для этого открутите болты, фиксирующие ее снизу.

Затем вам нужно будет добраться до 8-контактного штекера, его распиновка следующая:

  • контакт голубого цвета подключается к замку зажигания, это питание 12 вольт;
  • контакт красно-коричневого цвета — это кабель подключения к тахометру;
  • серый контакт идет на контроллер скорости авто;
  • бело-розовый провод — контрольный индикатор усилителя;
  • черно-желтый контакт — это диагностическая линия;
  • следующий контакт пустой, провод к нему не подключен;
  • контакт коричневого цвета — это масса;
  • пустой.

Более точные результаты позволит получить проверка усилителя с помощью сканера. Но поскольку такое оборудование обычно можно найти только на СТО, можно попытаться проверить работу системы скрепкой.

Для проверки нужно сделать следующее:

  1. Сначала отключается зажигание.
  2. Затем, используя скрепку, необходимо замкнуть контакты под номерами 6 и 7 данного штекера, при этом сам штекер демонтировать не обязательно.
  3. Далее, зажигание нужно включить.
  4. Выполнив эти действия, индикатор поломки ЭУР, расположенный в приборной панели, начнет мигать, по количеству морганий можно определить поломку системы (автор видео — Гоша Вахромеев).


Как по миганию значков индикатора понять, где искать причину:

  • один длинный сигнал и один короткий — электроусилитель исправен;
  • один длинный и два коротких — нет сигнала оборотов мотора;
  • один длинный и три коротких — вышел из строя или отсутствует питание контроллера момента;
  • один длинный и четыре коротких мигания — проблемы в работе электродвигателя ЭУР;
  • один длинный и пять коротких — вышел из строя контроллер положения рулевого вала;
  • один длинный и шесть коротких — вышел из строя контроллер положения ротора мотора;
  • один длинный и семь коротких — неполадки в работе электросети — напряжение либо слишком высокое, либо очень низкое;
  • один длинный и восемь коротких — вышел из строя управляющий модуль электроусилителя;
  • один длинный и девять коротких — поломка контроллера скорости.

Коды ошибок

с1044 — неверная последовательность датчика положения ротора (ДПР)

c1621 — не верное напряжение 5V

с1622 — отказ цепи сигнала скорости

c1011 — цепь сигнала оборотов двигателя автомобиля, отсутствие сигнала — сигнал с датчика хола (или штатного тахометра через ограничитель напряжения) разделить на 4 и подать на вход тахометра,

c1022 — ошибка, напряжение основного вывода датчика момента — возможно, что крышка вала перетерла изоляцию и средней, зеленый провод замыкает на массу

Ремкомплект

Не бывает, альтернативный вариант взять на разборке, цена нового более 20 тыс рублей

Демонтаж и разбор электроусилителя

Перед тем, как снять усилитель, нужно демонтировать все подрулевые переключатели. Снимите накладку рулевой рейки и демонтируйте устройства, не забыв отключить разъемы от питания.

Как убрать ЭУР своими руками:

  1. Сняв переключатели, нужно будет произвести демонтаж нижней поперечины приборной панели. Для этого вам необходимо нажать на крепления, с помощью которых фиксируется разъем с проводами, а затем отключить проводку от управляющего модуля. Когда эти действия будут выполнены, можно будет отключить разъем от выключателей.
  2. Кронштейн системы закреплен при помощи гаек, вам нужно будет их открутить гаечным ключом.
  3. После этого рулевую рейку нужно будет аккуратно опустить вниз. Чтобы сделать это, вам нужно будет найти болт, крепящий кардан к валу усилителя. Данный болт необходимо выкрутить, но при откручивании нужно будет зафиксировать гайку, это позволит предотвратить ее проворачивание. Когда болт будет извлечен, крепление надо будет разжать, после чего промежуточный вал аккуратно демонтируется.
    На данном этапе рекомендуем отметить положение вала и шестерен, для этого можно использовать маркер. Этот шаг очень важен, поскольку его выполнение позволит предотвратить возможные проблемы с установкой в дальнейшем. В том случае, если метки на валах не будут соответствовать, это может стать причиной неполадок в работе усилителя. При демонтаже будьте аккуратны и не повредите проводку, поскольку это также приведет к неработоспособности ЭУР.
  4. Когда узел будет демонтирован, его надо будет разобрать и заменить вышедшие из строя элементы. Дальнейший монтаж производится в обратном порядке (автор видео — Мурзик Белый).

Как подтянуть рулевую рейку с электроусилителем?

Появление стука в работе ЭУР связано с необходимостью подтянуть рулевую рейку.

Как сделать это правильно:

  1. Для начала нужно отключить АКБ, для этого отсоедините от него клеммы. Выкрутите крепление аккумулятора, для этого нужно открутить еще две гайки, расположенный по краям. После этого батарея извлекается и убирается в сторону.
  2. Затем нужно приподнять пластиковую подставку, под ней расположено еще четыре винта, они также выкручиваются.
  3. Сделав это, необходимо отодвинуть данную подставку вперед, пока площадка не отсоединится от подушки фиксатора корпуса воздушного фильтра. После этого накладку можно будет сдвинуть назад, это позволит обеспечить более свободный доступ к самой рейке.
  4. На следующем этапе необходимо будет подлезть рукой под рейку. Прямо под ней, как показано на фото, расположен прорезиненный колпачок, его нужно будет демонтировать, это позволит обеспечить доступ ключа к регулировочной гайке.
  5. Для выполнения работ по регулировке вам потребуется специальный ключ для подтягивания рейки, без него осуществить процедура регулировки не получится. Используя этот ключ, необходимо подлезть под рейку автомобиля, чтобы установить инструмент в необходимое отверстие.
  6. При регулировке будьте аккуратны, чтобы не перетянуть рейку. Если ее подтяжка будет очень сильной, то при движении на поворотах рейку будет закусывать, а это, в свою очередь, может отразиться на безопасности передвижения. Угол регулировки всегда разный, он зависит от того, как сильно гайка разболталась, но обычно при выполнении таких работ гайка подтягивается приблизительно на 30 градусов. Это должно быть достаточно для того, чтобы все стало правильно.
    После того, как регулировка будет окончена, необходимо будет проверить правильность выполнения данной задачи. То есть вам надо будет убедиться в том, что рулевое колесо поворачивается нормально в любое положение до упора и стука при этом нет. Если стук остался, то регулировка продолжается.

Фотогалерея «Регулировка рулевой рейки»

Как можно смазать и отрегулировать ЭУР?

Как и чем смазать усилитель?

В качестве смазки может использоваться «Литол», процедура выполняется так:

  1. Для начала необходимо снять пластиковый кожух, для этого выкрутите болты, которые его крепят. Для откручивания используйте отвертку с крестовым наконечником. Также желательно демонтировать и нижнюю поперечину приборной панели, расположенную под рулевым колесом.
  2. Далее, выкрутите два болта, которые фиксируют сам усилитель, для этого вам потребуется гаечный ключ на 13. После этого колонку можно отпустить вниз.
  3. Выкрутите еще один болт, после чего можно заняться непосредственно смазкой.
  4. Сначала рулевое колесо проворачивается влево до упора. Смазочное вещество заливается в 10-кубовый шприц, которым нужно брызнуть в образовавшееся отверстие. Нужно выплеснуть все 10 кубов.
  5. Затем рулевое колесо проворачивается вправо до упора — шприц опять направляется в отверстие, выпрыскивается вся смазка.
  6. После этого руль следует провернуть в среднее положение и опять прыснуть смазкой в отверстие.
  7. Далее, рулевое колесо необходимо покрутить в разные стороны до упора по несколько раз. Операция по смазки повторяется еще раз.
  8. Затем производится сборка все составных элементов в обратной последовательности.

Схема подключения электроусилителя руля со значками

Артикул

Стандартный Электроусилитель руля ВАЗ 1118 (Калина), Гранта, Datsun On-Do (Mi-Do), Приора 11186-3450008-02, 1117-3450008-02

Производитель: Автоэлектроника г. Калуга, Россия

Цена 20500 рублей

Видео «Руководство по ремонту электроусилителя в гаражных условиях»

Как на автомобиле Лада Калина правильно отремонтировать электрический усилитель руля и каких ошибок при этом нельзя допустить — подробная инструкция приведена в ролике (автор видео — CompsMaster).
[sociallocker />
[/sociallocker]

«Калина» с ГЛОНАСC: маленький шаг в будущее

29 марта этого года с конвейера ВАЗа сошли первые 50 автомобилей, оборудованных штатно установленной навигационной системой. Первенцем такой комплектации стала «Калина» — универсал в оснащении «Люкс».

Если помните, на московском Автосалоне минувшего года ВАЗ показал прототип панели приборов со встроенным навигатором Navstar/ГЛОНАСС — там прошла шумная презентация этого проекта с участием самого вице-президента ВАЗа по техническому развитию Евгения Шмелёва, одного из инициаторов разработки. На пресс-конференции проект анонсировал и поддержал гендиректор ВАЗа Игорь Комаров.

На Автосалоне тольяттинцы показали панель приборов для «Приоры» — предполагалось, что эта машина как флагман модельного ряда завода станет первым носителем встроенного навигатора. Выпуск первой партии обещали в самом начале 2011 года, а цену на навигатор называли лишь ориентировочную — 7-8 тыс. руб.

Но к этому проекту у специалистов оставались вопросы. Первый и очевидный: не совсем удачное расположение. Дисплей навигатора по центру «приборки», прямо перед глазами водителя больше отвлекает, чем помогает, ведь картинка изменяется постоянно, привнося так называемый «информационный шум». ЦНС человека, конечно же, сразу начинает адаптироваться к такому шуму, сглаживая значимость информации со всей панели приборов. То есть важная информация от спидометра и тахометра «тонет» во второстепенных (с точки зрения управления автомобилем) показаниях навигатора. ВАЗовцы, безусловно, делали хорошую мину при плохой игре, ссылаясь на абстрактный зарубежный опыт: дескать, «все мировые производители уже так делают». Нет, не делают, точнее, делают не так — и об этом разработчикам известно поболее нашего. Дисплеи навигаторов в приборных панелях действительно есть, но они выполняют лишь дублирующую функцию к основному дисплею. На «приборке» не отображается карта с курсором, там лишь возникают стрелочки, показывающие направление ближайшего манёвра и расстояние до него. Основным навигатором всё равно остаётся центральный дисплей мультимедийной системы, с которого и осуществляется интерактивное управление. Кроме того, замечено, что скорость перемещения зрачка по вертикали ниже, чем по горизонтали, равно как и угол бокового зрения по горизонтали шире. Поэтому, кстати, многие автопроизводители переносят приборные щитки в центр «торпедо» — для их мониторинга достаточно слегка «скосить» взгляд, в то время как традиционное расположение приборов требует полного зрительного переключения.

ВАЗовцы сразу столкнулись с проблемой: сенсорный дисплей в «приборку» не засунешь, как же управлять? Пришлось делать дополнительный подрулевой переключатель с подобием джойстика и несколькими кнопками. Получилось, кстати, довольно удачно и удобно.

Если помните, мы уже рассказывали об одном из проектов оснащения вазовских машин навигацией — тогда это была «Приора», подготовленная фирмой ААЦ. В том проекте дисплей находился на верхней части центральной консоли, оставаясь сенсорным.

Фактически инженеры ААЦ пошли по пути наименьшего сопротивления, взяв готовый китайский навигатор с экраном 4,3 дюйма и сделав под него соответствующее оформление и интеграцию в автозвук. С качеством обзора и эргономикой управления там было лучше, чем в описываемом проекте, но глубина инженерной проработки оказалась существенно меньшей. Для «Калины» новую приборную панель разработала (по ВАЗовским техзаданию и дизайн-проекту) и поставляет фирма «Итэлма» (тоже поставщик ВАЗа по электронным компонентам) и, согласитесь, это довольно сложная и большая работа, адаптировать китайский навигатор всяко проще.

Сейчас уже трудно сказать, кто был автором концепции «приборки» со встроенным навигатором. Считается, что это авторский проект Евгения Шмелёва, а «Итэлма» выступает лишь исполнителем. Видимо, это действительно так, ведь с технической реализацией идеи поначалу возникли довольно серьёзные проблемы.

Согласно концепции производственной безопасности ВАЗа, у завода должно быть более одного поставщика по всем типам комплектующих, даже второстепенных. Плюс все долгосрочные контракты заключаются на конкурсной основе. Поэтому в середине прошлого года ВАЗ направил техзадание на приборную панель со встроенным навигатором нескольким своим поставщикам из России и немецкой фирме Continental, точнее в её российское представительство — «Континенталь Аутомотив Россия». В запросе речь шла о приборной панели со встроенным навигатором и периферии — антенне, картридере, пульте ДУ, переключателе управления. Continental ответила вот что.

Реализация концепции полностью встроенного навигатора нецелесообразна, так как приёмник требует дополнительного экранирования или отдельного металлического корпуса. А в панели места не хватает даже для печатной платы навигатора и системы её охлаждения. Кроме того, потребуется ревизия всех креплений из-за увеличившегося веса «приборки». И самое главное: очень трудно будет обеспечить тепловую защиту самой приборной электроники, вплоть до того, что даже пластик рискует «поплыть» от высокой температуры. Так оно, кстати, на первых образцах и выходило: приборка перегревалась нещадно, и пришлось выдумывать хитрые способы отвода лишнего тепла.

Вместо полностью встроенного навигатора Continental предложила остановиться на неком промежуточном варианте — с дисплеем в приборной панели, но с навигационным модулем в «магнитоле» или просто во внешнем блоке. Либо, как ещё один вариант компромисса — монохромным или цветным дисплеем в «приборке», на который выводится только целеуказатель, и интерфейсом к внешней навигационной системе. Именно так делает большинство западных (да и восточных) автопроизводителей.

Немцы посчитали предполагаемую стоимость двух последних вариантов (как наиболее приемлемых) и вышло 95 и 125 евро соответственно (без учёта разработки и изготовления производственной оснастки). То есть в заявленные 7-8 тыс. рублей эта конструкция вписывалась, даже с некоторым запасом.

Но вазовцы отвергли все альтернативные предложения, разве что учли замечания немцев и внесли поправки в техзадание. Из всего пула поставщиков с этим ТЗ согласились работать только упомянутая «Итэлма» и владимирский завод «Автоприбор», специализирующийся на приборных панелях. Занятно, что «Автоприбор» является изготовителем-подрядчиком ГЛОНАСС-аппаратуры для фирмы «М2М-Телематика», а навигационный приёмник ГеОС-1М, который предполагалось использовать в вазовском проекте, разработала дочерняя фирма «М2М-Телематики». Казалось бы, владимирцам с их компетенцией и карты в руки — но нет, они тоже сочли этот проект довольно авантюрным, хотя и взялись за работу. Во многом потому, что зависимость их от ВАЗа весьма велика и не хотелось портить отношения с крупнейшим заказчиком.

Панель, сделанная владимирским заводом «Автоприбор»

То, как повели себя вазовцы, на простом языке называется «вожжа попала под хвост». Лично Шмелёв не брезговал общаться с журналистами, убеждая в правильности выбранной компоновки, а инженеры «Итэлмы» и «Автоприбора» тем временем ломали головы над обилием почти непреодолимых препятствий. Кроме того, ВАЗ несколько раз корректировал техзадание — и эти коррекции со всей очевидностью делались в пользу «Итэлмы». Но отступать от выбранной идеи не хотели ни в какую!

Впрочем, сейчас всё это уже не имеет большого значения — приборная панель сделана. А на «Калину» её установили по вполне прозаической причине: ВАЗ не успел подготовить к производству модификацию «Приоры» с новой «музыкой», изменённым интерьером и электронной педалью газа (она ожидается только в мае). А старые модификации «Приоры» показались для такой хай-тековской опции недостаточно «люксовыми»…

Панель «Итэлмы» имеет очень приятный дизайн шкал и вообще всего оформления, кроме того, антибликовость обеспечена не только изгибом козырька, но и помещением тахометра и спидометра в индивидуальные «колодцы». Дисплей размером 4,3 дюйма с вертикальной (портретной) ориентацией расположился прямо посередине. Для навигации, кстати, такая ориентация даже удобнее горизонтальной, так как позволяет видеть маршрут в большей перспективе. Внизу справа расположили прикрытое резинкой гнездо miniUSB — и это совершенно необычное решение! Как правило, USB-входы размещают в «бардачке», где они не торчат вызовом нормам безопасности. Китайские производители делают miniUSB-гнёзда прямо на лицевых панелях CD-ресиверов, но это незамысловатый трюк: флешек с таким разъёмом всё равно нет, придётся пользоваться переходником на проводе. А это уже на безопасность не влияет. Вот и «Итэлма» не стала делать полноценного USB, ограничившись mini. Всё равно этот вход имеет сугубо технологическое назначение (обновление карт и прошивок) и ежедневно не используется.

Матрица дисплея — специальная автомобильная версия TFT с повышенной яркостью и расширенным температурным диапазоном. Разрешение типичное — 480х272. В том варианте, что показывали на Автосалоне, дисплей был более продвинутый, OLED, но от него отказались из-за дороговизны.

Дисплей способен не только отображать навигационную информацию, он так же служит часами и экраном маршрутного компьютера. Вот только в выключенном состоянии дисплей нещадно бликует, что заметно даже на фотографиях.

В качестве навигационного приёмника использовали проверенный ГеОС-1М (мы его уже упоминали), а всю прочую электронику и обвязку разработали самостоятельно. Большая проблема была с размещением ГЛОНАСС-антенны. Первоначальная идея о монтаже её под приборной панелью «не прокатила» — чувствительности не хватало, сигналы со спутников не ловились. А делать на серийной машине дырку в крыше и размещать там «таблетку» не позволили вазовцы. В итоге вышли из положения довольно изящно, конструктивно совместив ГЛОНАСС- и УКВ-антенны: штырь имеет утолщение в основании, где и расположена спутниковая антенна.

Основа конструкции — ARM9-процессор Freescale i.MX 460 Мгц, оперативная память — как у лучших навигаторов, 128 Мбайт. Флеш-память будет варьироваться от 2 до 4 Гбайт, в зависимости от количества загружаемых карт. Навигационное ПО предоставил «Навител», и, по словам вазовцев, они «замучали навителовцев своими требованиями по модернизации программы». В итоге «Навител» стал использовать внесённые изменения и в своих розничных версиях ПО. Программа не изменилась внешне – скин-файл не модифицировался, лишь немного увеличены кнопки на экране. Основное отличие в управлении с шестикнопочного подрулевого пульта. Кроме того, обновления ПО и карт можно сделать только через специальную программу «Обновлятор» и только с помощью двух файлов специального формата, которые пользователь будет получать с сайтов ВАЗ либо «Итэлмы».

Навигатор интегрирован в аудиокомплекс «Калины», который поставляется московской фирмой «Делта Электроникс». При появлении голосовой команды громкость музыки уменьшается на 20 дБ (во всех четырёх акустических системах), а вещание навигатора подключается к передней акустике. Коммутация осуществляется электронным способом, всё происходит плавно и без щелчков. На первых образцах такие проблемы были, но их быстро устранили. Системы хендс-фри в «Калине» нет, так что алгоритм выбора приоритетов в звуке получился самым простым (в «Приоре» придётся учитывать ещё звук звонка и голоса из телефона).

Эта панель приборов добавляет к стоимости автомобиля 13 тыс. рублей, что почти вдвое больше прежнего ориентира. Даже отказавшись от OLED-дисплея, создатели не смогли вписаться в ранее заявленный ценовой диапазон. На столько же это выходит дороже и обычного навигатора, на присоске. Но встроенный, если не считать вышеобъяснённого неудобства с расположением дисплея, не нужно отсоединять и носить с собой, его не украдут. Да, карты новые залить сложнее, не у всех есть ноутбуки. Хотелось бы, чтобы дилеры ВАЗа обновляли карты и ПО бесплатно, при прохождении очередного ТО, тогда это не будет проблемой.

Что ж, навигатор сделан. Ввзовцы своё обещание выполнили, хотя это и стоило им и «Итэлме» больших средств и нервов. Не всё в нём однозначно, но ВАЗ откровенно сырую разработку в производство не пустит — там система испытаний и внутренней сертификации очень жёсткая. Достаточно сказать, что когда тот же ААЦ делал для «Приоры» головное устройство, вазовцы провели четыре (!) краш-теста только для того, чтобы посмотреть поведение креплений магнитолы и убедиться, что при аварии она не «выстрелит» кому-нибудь в грудь. По всей видимости, некоторая недоведённость в этом навигаторе всё же присутствует, что и объясняет выпуск столь ограниченного количества автомобилей. Вроде как и слово сдержали, не сильно сорвав заявленные сроки, но и опасности нарваться на рекламации нет — машины эти в продажу не пойдут, их разошлют по дилерам для сбора мнений покупателей и тест-драйвов. Когда можно ждать массового выпуска таких машин — пока неясно.

0 0 голоса
Рейтинг статьи
Ссылка на основную публикацию
ВсеИнструменты
Adblock
detector
