Замена катализатора на ВАЗ 2114 (8 и 16 клапанов) своими руками

Замена катализатора на ВАЗ 2114 (8 и 16 клапанов) своими руками

В зависимости от года выпуска ВАЗ 2114, на них устанавливаются катализаторы, соответствующие требованиям Евро 2 или Евро 3 (2003-2008 и 2008-2013 годы выпуска модели соответственно).

Поломки и их признаки

Обычно данный элемент начинает «чудить», когда проходит около 150 тысяч километров. То есть это скорее возрастная проблема машины.

Стандартный и модифицированный

Характерные признаки того, что катализатор забился, это:

  • Динамика автомобиля существенно и заметно ухудшается;
  • Запуск двигателя происходит с проблемами;
  • В салоне наблюдается характерный запах серы;
  • Двигатель работает нестабильно на холостых оборотах.

Если автомобиль перестает нормально ехать, желательно сразу проверить состояние данного устройства. Увы, в гаражных условиях не всегда это можно сделать, поскольку требуется специальное оборудование, приборы. Но два способа все же имеется.

  1. Установить на место лямбда зонда манометр. Включайте в работу мотор и проверяйте давление. Если оно составляет более 0,5 атмосфер, дела плохи.
  2. Во втором случае вам потребуется дистанционный пирометр. Если катализатор работает нормально, температура трубы до него будет выше, чем после него. Но при одинаковой температуре это говорит о разрушении сот и нарушении функции гашения пламени.

Второй метод позволяет получить косвенные данные, потому давление проверить нужно обязательно в любом случае. Если обнаружена поломка, катализатор подлежит обязательной замене.

Замена у 8-клапанного двигателя

Вариант устройства для восьмиклаппаника

Некоторые считают, что вместо вышедшего из строя фильтрующего устройства, можно установить обычную гофрированную трубу . Тоже неправильное решение. От этого шум станет невероятно высоким, а выхлопные газы очень быстро разрушат глушитель. Можно обойтись бюджетным вариантом замены — вырезать участок катализатора, выбить из него соты из керамики и выполнить сварку, заделав тем самым корпус. Но приготовьтесь к тому, что шум станет вашим постоянным спутником.

Лучше всего заменить заводской катализатор на эффективный пламегаситель. Его собирают своими руками или обращаются за помощью на станции технического обслуживания, а также приобретают готовые решения в магазинах автозапчастей. Какой вариант подходит вам больше, тот и выбирайте.

Снять агрегат и заменить его другим устройством — дело одного часа. При этом из-за электроники переживать не стоит. Датчик кислорода один, причем устанавливается он до катализатора. Следовательно, замена его на пламегаситель никак не повлияет на показания измерений.

Замена на 16-клапанном двигателе

В случае с 16-клапанным силовым агрегатом, катализатор входит в конструкцию с выходным коллектором. Потому ищите его за блоком цилиндров непосредственно в подкапотном пространстве.

Нюанс демонтажа с 16-клапанника заключается в наличии двух лямбд.

  • Первая располагается непосредственно на катализаторе. Она служит для настройки топливной смеси;
  • Вторая находится на фланце уже после устройства. Ее называют экологической. Если данной лямбды не окажется на месте, датчик сразу выдаст ошибку, впрыск перестанет работать должным образом, увеличится тяга и повысится расход топлива.

Решить этот вопрос можно двумя способами:

  1. Если вы купили паука на один регулятор, электронный блок управления может быть прошит на Евро 2 с текущего Евро 3. Но у такого паука есть серьезный недочет — единственная резьба для лямбды находится на фланце. Чтобы впрысковую лямбду туда монтировать, придется собрать удлинитель из провода и двух разъемов, именуемых мама-папа.
  2. Если это паук на два регулятора, впрысковая лямбда монтируется в штатное гнездо. Резьбу для второго датчика глушат или ставят на ее место обманку для электронного блока управления. Во второй ситуации перепрошивать ЭБУ не нужно.

Популярные мифы

Разновидности

Кто-то специально избавляется от катализатора, другие намеренно игнорируют забитый агрегат. Все это стало причиной распространения мифов.

  1. Убрав его, двигатель прибавляет в мощности. Заблуждение, которое возникло неизвестно по каким причинам.
  2. Двигатель из-за катализатора не может нормально «дышать». Абсурд. Он вполне хорошо функционирует, если сам кат находится в рабочем состоянии.
  3. Забитый элемент обеспечивает более экологичную езду. Очередной миф, о возникновении которого остается только догадываться. Скорее наоборот, забитое устройство еще больше вредит природе и вашему автомобилю.

Потому следите за состоянием катализатора на ВАЗ 2114, проверяйте его функциональное состояние, а при необходимости меняйте на новый или заменяйте пламегасителем. Оба варианта показали свою эффективность.

Правильное удаление катализатора ВАЗ 2110 «ЕВРО-2»

Всем привет! В продолжение моей борьбы с шумом, руки дошли до катализатора.

Дело в том, что машина мне досталось уже без катализатора, но удален он был варварским методом, из него была выбита вся внутрянка и пустая банка была установлена на место. Пустой кат, издаёт неприятный пердяще — звенящий звук, который раньше я ошибочно приписывал к неплотностям соединения коллектора к катализатору.

Было решено, избавится от катализатора грамотно, заменив его трубой.
В продаже существуют готовые вставки вместо катализатора, вставка представляет собой трубу с двумя фланцами и устанавливается на место катализатора «болт-он». Нашел такую штуку в ближайшем магазине за 500р. Качество обработки трубы было так себе, но сварные швы выглядят надежно.

На просторах интернета видел вставку с вваренной гофрой – виброкомпенсатором(сильфоном), но у нас в продаже такой штуки не было, зато были гофры отдельно.

Хотел установить гофру самостоятельно, но как обычно время поджимало, да и опыта сварщика у меня маловато, побоялся запороть и пришлось пока отложить.

На установку вставки ушло около часа, закисли гайки, которые крепят катализатор к резонатору и как назло закончился запас ВэДэшки. В идеале эта работа должна занимать не более десяти минут.

Выводы:
Приход от трубы, я почувствовал сразу, пердящий звук из-под машины пропал, звук мотора в салоне стал заметно тише и гораздо красивее. Но, заметно громче и басовитей стал звук, выходящий сзади из банки глушителя. Видимо, раньше выхлопные газы теряли часть энергии, расширяясь в пустом катализаторе, за счёт чего звук сзади был тише.

В установке трубы вижу только плюсы, звук стал тише и приятней, теоретически увеличилась мощность, т.к. выхлопные газы не расширяются, и не теряют энергию в резко увеличившемся объёме. Вес трубы заметно меньше, чем катализатора, бублики скажут спасибо. )

Минус у трубы только один, горячие выхлопные газы не охлаждаются и идут дальше, поджаривая остальные компоненты выхлопной системы. В идеале следовало бы установить пламегаситель, но готовое решение мне найти не удалось, а выдумывать что-то самому не было времени.

Если вы решили избавится от катализатора, вариант просто выбить внутренности даже не рассматривайте. Сечение исправного нейтралитического катализатора приблизительно равно сечению трубы выхлопной системы, и не создаёт существенного сопротивление движению выхлопных газов. Когда же вы выбиваете внутренности, сечение этого участка трубы резко увеличивается, а как известно, газ не любит резкого увеличения объема, расширяясь он теряет энергию охлаждаясь и замедляясь, что естественно негативно сказывается на качестве выхлопа и продувке цилиндров.

Умер катализатор. Что будет, если вырезать его

Как это работает?

Каталитический нейтрализатор призван очищать выхлопные газы методом доокисления до водяного пара и углекислого газа. Процесс проходит на поверхности керамических сот, покрытых тончайшей пленкой благородных металлов (платины, родия и палладия). Перед блоком каталитического нейтрализатора установлен первый, управляющий, датчик кислорода (лямбда-зонд). Он измеряет количество свободного кислорода в выпускных газах, и блок управления двигателем обеспечивает процесс сгорания в цилиндрах так, чтобы кислорода оставалось достаточно для доокисления вредных веществ в нейтрализаторе. За нейтрализатором ставят второй, диагностический, лямбда-зонд. Он проверяет, как прошел процесс нейтрализации — много ли осталось кислорода.

Почему вообще возникает идея вырезать каталитический нейтрализатор отработавших газов? Ведь очень немногие отключают сами у себя климат-контроль или, например, систему АБС. Чем же это сравнительно новое устройство помешало?

Пока каталитические нейтрализаторы располагались под днищем автомобиля, они были безопасны для двигателей. Они честно очищали выхлоп от вредных примесей. Скончавшись, начинали мешать нормальной езде — и их вырезали. Керамический блок нейтрализатора при этом либо разваливался на куски, либо запекался коркой. В обоих случаях проход отработавших газов был затруднен.

Под днищем вместо нейтрализатора обычно вваривали трубу либо просто выбивали керамическую начинку. Пустая «бочка» могла «бубнить», придавала басовитости звуку выхлопа, и тогда в нее вваривали трубу с отверстиями, за которыми располагалась стальная проволока-путанка или стекловата. Это смягчало неприятный звуковой эффект.

Но прогресс не стоит на месте. Для более быстрого прогрева каталитический нейтрализатор стали устанавливать как можно ближе к двигателю. Все процессы нейтрализации, идущие при высокой температуре, при этом начнутся раньше. Нейтрализатор, совмещенный с выпускным коллектором, называется катколлектором.

Так вот в близости катколлектора и двигателя заключена главная опасность. Керамическая основа со временем начинает крошиться — образовавшиеся частички могут попадать в цилиндры двигателя. А цилиндропоршневая группа и абразивные частицы керамики — вещи несовместимые. Возникают большие износы пары цилиндр-поршень и даже задиры. Мотор может потребовать капитального ремонта задолго до выработки среднего ресурса. Виновны в выкрашивании керамической основы нейтрализатора и низкое качество керамики, и плохое топливо, догорающее в катколлекторе, и присадки к бензину, которые использовал владелец автомобиля.

У разных производителей степень опасности повреждений моторов очень различается.

Решение или вредительство?

Каталитические нейтрализаторы на некоторых моторах начинают разрушаться при пробегах меньше 50 000 км. И владельцы, начитавшись страшилок, едут их ликвидировать. Удалить «каталик» можно двумя способами. Просто извлечь всю керамическую начинку и слои пристеночного уплотнителя. Только надо делать это на снятом устройстве, потому что можно затолкать частицы в цилиндры через открытые клапаны. Звук выхлопа после такой процедуры может стать несколько громче на определенных режимах. Кому это не нравится, вскрывают катколлектор и вместо керамических блоков вваривают пламегаситель.

Все проблемы решены? Конечно, нет — перечислим, что будет не так:

Система управления двигателем покажет ошибку «Check engine». Ведь второй лямбда-зонд будет видеть то же количество кислорода, что и первый. Выходом может быть перепрошивка блока управления на Евро-2 или установка так называемой обманки на второй датчик кислорода. Обманка — это резьбовая втулка, ограничивающая прохождение газов к кислородному датчику либо содержащая в себе кусочек керамического наполнителя нейтрализатора, способного очищать газы.

Ваша машина станет очень вонючей. И сами этого хлебнете: во время прогрева во дворе и в медленно текущей пробке нанюхаетесь. Соседи по дому и по потоку тоже карму вам не улучшат. Еще, если вы возите детей, а также домашних животных, то помните, что они больше чувствительны к запаху и ездят сзади, где концентрация вредных веществ выше.

Честно получить диагностическую карту не получится. Ведь фактически у вас нет даже Евро-2, вместо записанного в ПТС значения Евро-4 или Евро-5.

Если машина еще на гарантии, то с ней (по крайней мере, с гарантией на двигатель), придется распрощаться.

Рекомендация «За рулем»

Есть три варианта решения проблемы с вышедшим из строя нейтрализатором — от хорошего и дорогого до простого и дешевого.

  1. Самое правильное — заменить вышедший из строя катколлектор новым. Но цена вопроса, как правило, негуманна. На Рио или Солярис новый катколлектор стоит около 50 000 рублей.
  2. На наше счастье, ряд фирм выпускает ремонтные каталитические блоки. Вид — как у пламегасителя, только внутри цилиндра — полноценная керамическая основа с напылением драгметаллов. А еще, на радость запуганным автовладельцам, основа бывает не керамической, а металлической. Вот эта точно не разрушится, превратившись в пыль. Устанавливаются такие блоки вместо штатного нейтрализатора либо внутрь его корпуса, в зависимости от модели автомобиля. Сама деталь обойдется в 6000–9000 рублей. С металлической основой — самые дорогие. Работа по установке — еще 1500–2000 рублей.
  3. У владельцев некоторых моделей есть еще один вариант решения проблемы. К примеру, почти у всех корейских машин помимо основного каталитического нейтрализатора в выпускном коллекторе предусмотрен дополнительный — под днищем. Он значительно уступает в эффективности основному нейтрализатору и не сможет восполнить его потерю. Зато на его место (под днищем машины) можно установить дешевенький, но полноценный каталитический нейтрализатор, например, от ВАЗ-2107 с впрысковым мотором. Обойдется он чуть дороже трех тысяч рублей. Для небогатых автовладельцев это спасение. Только имейте в виду, что темп прогрева нейтрализатора под днищем будет уже не тот. И чтобы второй кислородный датчик не врал, потребуется перепрошивка блока управления двигателем.

Каталитический нейтрализатор — не враг автовладельца. Он, по мере возможности, сохраняет для нас с вами чистый воздух. Поэтому, если он вышел из строя, постарайтесь восстановить работу одним из перечисленных способов.

  • Самые надежные двигатели (из тех, что еще продаются) — тут.

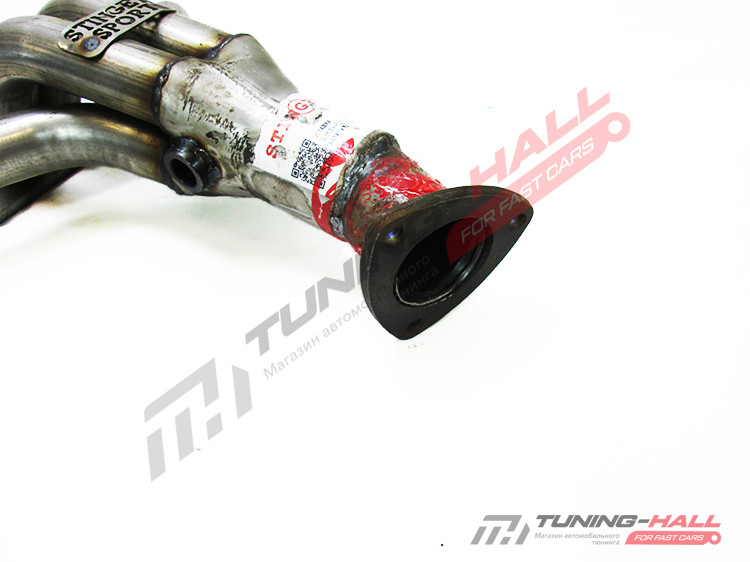

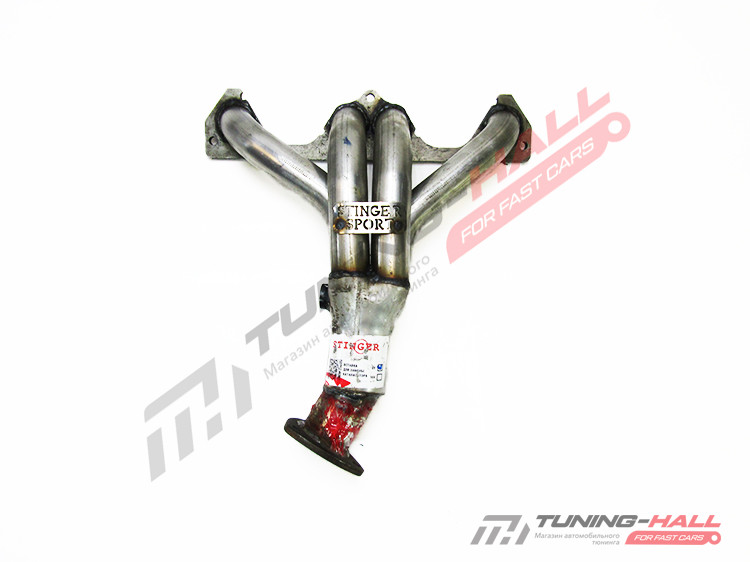

ВСТАВКА ВМЕСТО КАТАЛИЗАТОРА ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ STINGER SPORT 8V ВАЗ 2114-2115, ВАЗ 2110-2112, КАЛИНА, ПРИОРА, ГРАНТА ВО ВЛАДИМИРЕ

Вставка для замены катализатора для автомобилей ВАЗ, оборудованных 8-клапанным мотором и имеющие 1 датчик кислорода:

— 2110, 2111, 2112
— 2113, 2114, 2115
— 1118, 1117, 1119 Калина
— 2170, 2171, 2172 Приора
— 2190, 2191 Гранта
— 2192, 2194 Калина 2

Устанавливается вместо стандартного катализатора, что дает прибавку мощности в широком диапазоне оборотов. Установка вставки замены катализатора позволяет избавится от проблемы забитого катализатора.

Устанавливается без сварки со стандартной выхлопной системой.

МатериалНержавеющая сталь
Диаметр первичных труб38мм
Выходной диаметр51мм
Толщина стенки1.5мм
ПрименимостьВАЗ 2110 / 2111 / 2112 ВАЗ 2113 / 2114 / 2115 ВАЗ 1117 / 1118 / 1119 Калина ВАЗ 2170 / 2171 / 2172 Приора ВАЗ 2190 / 2191 Гранта ВАЗ 2192 / 2194 Калина 2

  • Оплата и доставка
  • Гарантия
  • Отзывы
  • Вопросы

Оплата заказа производится после его подтверждения менеджером.

Оплатить заказ Вы можете следующими способами:

  • Перевод денежных средств на карту Сбербанк, ВТБ, Альфабанк, Тинькоф
  • Онлайн оплата банковскими картами VISA, MasterCard, Maestro, МИР через сервис ЯндексКасса.
  • Оплата наличными или картой при самовывозе в нашем магазине по адресу: г.Владимир, 2-ой Почаевский п-д, д.20 магазин «Tuning-Hall».

Отправка товара транспортными компаниями осуществляется по всей территории Российской Федерации. Первичная упаковка груза и доставка до терминала транспортной компании или почтового отделения производится бесплатно. Оплата за перевозку происходит на месте при получении. При оформлении заказа Вы можете заказать жесткую упаковку для хрупких вещей.

Уважаемые покупатели, фотографии товаров на сайте представлены справочно, производитель оставляет за собой право менять комплектность, цвет, упаковку и некоторые элементы дизайна товаров. Если для Вас они принципиальны, то просим уточнять о них у менеджера перед покупкой. Претензии на вышеуказанные изменения без предварительных уточнений не принимаются, возврат и обмен товаров производится за счет покупателя.

Гарантия 6 месяцев. При обмотке изделия термолентой гарантия не действует.

Гарантия на запасные части выполняется при следующих условиях:
— Наличие документа, подтверждающего оплату запасной части (товарный чек);
— Наличие заказ — наряда на установку запасной части на автомобиль с указанием данных автомобиля и выполненных работ, необходимых при установке соответствующей запасной части;
— Наличие сертификата СТО на проведение данного вида работ;
— Заключение мастера о неработоспособности детали;
— Документы, подтверждающие оплату выполненных в СТО работ.

Гарантия на запасные части не распространяется в следующих случаях:
— Нормальный эксплуатационный износ запасной части;
— Повреждение запасной части в результате ДТП или небрежной эксплуатации;
— Неисправности запасных частей топливной системы и системы выпуска вследствие применения некачественного топлива (в том числе из-за загрязнения или применения этилированного бензина);
— Дефекты, неисправности или коррозия запасных частей, возникшие в результате воздействия химических реагентов;
— Расходные запасные части и материалы (в том числе масло, фильтры, предохранители, лампы, сайлентблоки подвески и т.п.);
— Электрические запасные части возврату или обмену не подлежат.

Возврат или обмен товара надлежащего качества:
— Срок возврата или обмена товара 7 дней с момента получения товара покупателем;
— Возврат или обмен товара производится только при сохранения его потребительских свойств и товарного вида (отсутствие следов эксплуатации, наличие оригинальной и неповрежденной упаковки). На товаре не должно быть следов установки, повреждений, сколов, вмятин, царапин и т. д. За исключением случаев заводского брака;
— Возвращаемая деталь отправляется той же транспортной компанией;
— Услуги транспортной компании по пересылке оплачивает полностью покупатель;
— Срок возврата денежных средств составляет не более 10 дней с даты поступления возвращенного товара на склад и проверки его товарного вида;
— Деньги перечисляются покупателю, по предоставленным им реквизитам, либо могут быть зачтены при следующем заказе.

Вставки для замены катализатора ВАЗ

Вставки замены катализатора для автомобилей ВАЗ – это изделия, предназначенные для замены вышедшего из строя кат-коллектора, которым оборудованы автомобили ВАЗ 2110-12, Priora, Kalina. Основное назначение данных вставок – это недорогая альтернатива довольно дорогому кат-коллектору, которая не рассчитана на серьезную прибавку мощности двигателя. Но вместе с тем, некий результат в плане динамики автомобиля получить все таки можно.

Как известно, стандартный катализатор автомобиля ВАЗ состоит из корпуса, в котором находится пористый материал, похожий на соты.Â В процессе эксплуатации, из-за образовавшегося нагара соты забиваются и пропускная способность уменьшается, эффективность работы двигателя снижается.Â

Есть три варианта решения данной проблемы:

  1. установка нового кат-коллектора, что весьма дорого ( 5000- 6000 р),
  2. удаление из старого кат-коллектора пористого материала, после чего остается только внешняя оболочка ( возможно появление звенящего призвука, так как корпус начинает вибрировать на определенных оборотах),Â
  3. установка вставки замены катализатора « Stingersport”.Â

Вставки замены катализатора делятся на 8-ми и 16–ти клапанные (соответственно по типу двигателей) и на вставки с одним отверстием под ДК (датчик кислорода) и вставки с двумя отверстиями под ДК. При заказе вставки для замены катализатора желательно самим убедиться в количестве датчиков кислорода.

Вставки для замены катализатора ВАЗ

Вставки для замены катализатора ВАЗ

Вставки замены катализатора для автомобилей ВАЗ – это изделия, предназначенные для замены вышедшего из строя кат-коллектора, которым оборудованы автомобили ВАЗ 2110-12, Priora, Kalina. Основное назначение данных вставок – это недорогая альтернатива довольно дорогому кат-коллектору, которая не рассчитана на серьезную прибавку мощности двигателя. Но вместе с тем, некий результат в плане динамики автомобиля получить все таки можно.

Как известно, стандартный катализатор автомобиля ВАЗ состоит из корпуса, в котором находится пористый материал, похожий на соты.Â В процессе эксплуатации, из-за образовавшегося нагара соты забиваются и пропускная способность уменьшается, эффективность работы двигателя снижается.Â

Есть три варианта решения данной проблемы:

  1. установка нового кат-коллектора, что весьма дорого ( 5000- 6000 р),
  2. удаление из старого кат-коллектора пористого материала, после чего остается только внешняя оболочка ( возможно появление звенящего призвука, так как корпус начинает вибрировать на определенных оборотах),Â
  3. установка вставки замены катализатора « Stingersport”.Â

Вставки замены катализатора делятся на 8-ми и 16–ти клапанные (соответственно по типу двигателей) и на вставки с одним отверстием под ДК (датчик кислорода) и вставки с двумя отверстиями под ДК. При заказе вставки для замены катализатора желательно самим убедиться в количестве датчиков кислорода.

Замена катализатора на Ваз 2114 своими силами

Как известно, на большинстве современных автомобилей стоит каталитический нейтрализатор. Не исключение и новые модели Ваз.
Он предназначен для очистки отработок и установлен бывает в выхлопную систему автомобиля. От этой, казалось бы незначительной детали, зависит многое.

Так, катализатор, как называют деталь по-другому, улучшает динамические характеристики, а также снижает уровень расхода топлива. Замена катализатора на ваз 2114 бывает нужна в случае, если вместо него ставится пламегаситель.
Все же, на ваз 2114 заменитель катализатора ставится не так часто, как он заменяется из-за поломки или неисправности. Сделать замену несложно.
Нужно просто вооружиться терпением и необходимыми инструментами, а также следовать инструкции, представленной ниже.
Из инструментов понадобятся следующие:

  • каталитический нейтрализатор новый или пламегаситель;
  • смотровая яма;
  • ключи гаечные;
  • жаростойкая труба;
  • электронный эмулятор.

Как определить, что катализатор пришел в негодность

Как правило, это можно увидеть, услышать или даже почувствовать посредством обоняния:

  • Так, если керамика расколется, то она начинает греметь в металлическом корпусе.
  • Кроме этого, выхлопные газы в процессе езды приобретают неприятный запах, если катализатор неисправен.
  • Что касается цвета газов, то и они резко меняются. Вместо обычного цвета, газы при неисправном катализаторе становятся похожими на черную сажу.
  • Также снижается мощность двигателя, особенно на подъемах.

Демонтаж катализатора

Чтобы правильно демонтировать катализатор с автомобиля, необходимо поднять его на домкрат или поставить автомобиль на смотровую яму. Процесс снятия каталитического нейтрализатора не займет более тридцати минут и никаких особых инструментов для работ не нужно.
Размещается корпус катализатора на «Самаре» за выпускным коллектором двигателя.
Итак:

  • находим крепления резонатора, который находится за выпускным коллектором или штанами, как его называют специалисты;
  • откручиваем крепления;
  • снимаем шайбы пружинного типа;

  • откручиваем крепления приемной трубы (в данном случае нужно вынимать болты вместе с пружинами, держа катализатор другой рукой снизу):
  • снимаем катализатор.

Теперь владелец сам решает, что ему делать. Он может поставить на автомобиль новый катализатор, а может сделать самодельный пламегаситель и установить его.

Изготовление пламегасителя

Самодельный пламегаситель Ваз

У пламегасителя и катализатора есть много общего. Но пламегаситель, по сравнению с катализатором не задерживает потоки горячего выхлопа, тем самым увеличивая рывок и мощность двигателя.
Кроме этого, он имеет прямоточную конструкцию, и установить его обойдется дешевле, чем новый каталитический нейтрализатор. Купить готовый пламегаситель не удастся.
Поэтому придется делать его своими руками. На ваз 2114 замена катализатора пламегасителем потребует немного сноровки и знания определенных секретов.
Начинаем с труб. Берем две металлические трубки разного размера. Диаметр у первой трубы должен быть такой же, как и у выхлопной системы.
У второй намного больше.
Замена катализатора ваз 2114 начинается со следующего:

  • высверливаем в первой трубе 3-6-мм отверстия по окружности и всей длине;
  • трубу вставляем по центру во вторую, у которой диаметр намного больше;
  • подключаем сварочный аппарат;
  • завариваем один край соединения труб;
  • другой края оставляем и слегка прорезаем болгаркой (это делается для того чтобы оставить место для загиба);
  • берем металлические мочалки и растягиваем их;

Металлическая мочалка на пламегаситель

  • их следует вдеть поочередно на край трубы;
  • взяв металлический прут, протолкнут мочалки как можно глубже (уходит в принципе, около 30 ершиков-мочалок, используемых домохозяйками на кухне);
  • загибаем прорезанный край большой трубы (делать это нужно так, чтобы не снять из трубы металлические мочалки);
  • загибы следует заварить (мочалки и плотная сварка помогут избежать шума, который будет издавать пламегаситель в процессе работы автомобиля);
  • берем хорошую антикоррозийную краску (качественная краска продается в баллончиках);
  • обрабатываем ею пламегаситель;
  • вырезаем старый катализатор;
  • вставляем пламегаситель туда.

Стоит отметить, что даже самодельный пламегаситель отвечает всем стандартам Евро 2.
В данной статье можно посмотреть, как делается замена катализатора видео ваз 2114 и понять основные нюансы работ.

Что такое лямбд-зонд

Схема катализатора и кислородный датчик

Осуществленная замена катализатора ваз 2114, как и было сказано выше, отвечает всем параметрам. Но если все же, норма должна стоять выше, чем Евро 2, можно воспользоваться лямбд-зондом.
Это специальный датчик, который после удаления передает ошибку на блок управления. Но и это не решение, так как данная установка повлияет на работу двигателя или расход топлива.

  • Датчик – это специальный прибор, который измеряет содержание кислорода в выхлопных газах.
  • Затем он передает данную информацию на электронную систему питания.
  • Система питания, в свою очередь, начинает контролировать состав горючей смеси, то бишь топлива, и поддерживает оптимальное соотношение воздуха и бензина.
  • Если датчик бывает неисправен, то он дает сигнал управлению на максимальное обогащение рабочей смеси.

Такое же происходит не только, когда датчик неисправен, но и в случае, когда он отключен. Измеряя СО в данный момент, прибор показывает до 9%.
Ну а ухудшение работы двигателя и возрастание расхода топлива аж на целых 50 %, вряд ли не будет замечено водителем.Получается, что на автомобилях, таких как Ваз 2114, где установлен бывает катализатор или заменить катализатора на ваз 2114, в выхлопной системе работает специальный прибор, который измеряет СО.

Внимание: проверить работу катализатора можно и по датчику. Прежде всего, нужно его найти. Находится он в выхлопной трубе, где его удачно ввернули производители.

Другие варианты замены катализатора

Нередко владелец машины не хочет устанавливать ни катализатор новый, ни пламегаситель. Такое тоже бывает.

Установка специальной вставки

специальная вставка на катализатор

На фото вверху видно, какова должна быть модель.
Вооружаемся специальными инструментами и начинаем:

  • своими руками из металлической трубы делаем модель с фланцами (сечение трубы должно быть такое же, как и у выпускной системы автомобиля);
  • старую систему не трогаем;
  • трубу с фланцами вставляем в катализатор.

Изменение корпуса старого катализатора

Методика данного способа, как и говорилось выше, подразумевает очистку внутренней части корпуса старого каталитического нейтрализатора и набивку туда металлической стружки. Данный метод считается самым худшим из всех, но все же, применяется некоторыми автолюбителями.
Зато у глушителя появляется более привлекательный внешний вид.
Для этого нужно:

  • выпотрошить корпус старого катализатора;
  • набить туда металлическую стружку или мочалку;
  • заварить плотно по краям.

Описанная выше пошаговая инструкция поможет не только освоить замену каталитического нейтрализатора или катализатора, как называют его в народе, на Вашем автомобиле, но и получить массу полезной информации.
Можно узнать о кислородном датчике и для чего он нужен, где его месторасположение, а также несколько способов замены старого катализатора на пламегаситель или самодельную вставку из труб, сделанных своими руками.

Удаление катализатора

Каталитический нейтрализатор в системе выпуска предназначен для дожигания и доокисления вредных компонентов отработавших газов (ог) до безвредных СО2 и Н2О. Срок службы его, по моим наблюдениям, составляет не менее 250 000 км, при условии, что система впрыска работает в нормальном режиме (без ошибок), а механическая часть двс исправна. Отдельные особи выживали и после 400 000 км, но это, скорее, исключения, т.к. за это время разлагается вся система выпуска J. Есть заблуждение, которое невозможно искоренить.

«Катализатор душит мотор» – бред! Исправный катализатор не создает абсолютно никакого сопротивления потоку отработавших газов. Оплавление и забивание сот катализатора это последствие идиотского отношения к автомобилю и эксплуатации его с неисправной системой зажигания или топливоподачи.
Причины выхода из строя катализатора:
Добавление присадок в бензин;
Плохое качество топлива;
Неправильная топливо-воздушная смесь (обычно — выход из строя лямбда зонда);
Неправильная работа системы зажигания (пропуски зажигания);
Механическое повреждение катализатора;
Естественное старение (при нормальной эксплуатации — срок службы до 100 000 км).
Как определить, что катализатор забит

1. Вывернуть кислородный датчик, ввернуть манометр, и замерить давление в выхлопной системе. Если давление превышает на любом из режимов работы мотора значение 0.5 атм (Кг/см2) — каталитический нейтрализатор забит.
2. Прогреть мотор хорошо (езда по городу-трассе) в течении получаса, затем взять термо-пистолет (пирометр) и проверить температуру перед катализатором (прямо на шве сварки) и сразу после катализатора (тоже на месте сварки трубы и каталика). Если температура после катализатором ниже или та же самая что и перед каталиком, то тогда каталитически преобразователь забит или не работает.
3. Если внутри катализатора что-то звенит, не теряйте времени, срочно примите меры.
Если вы выкинете новый или исправный катализатор, то не получите абсолютно никакой прибавки мощности и «лошадок». ЭТО КОЛХОЗНЫЕ УБЕЖДЕНИЯ. Зато, вы получите более громкий звук от выхлопа, который будет говорить окружающим, что едет «спортивная» машина. И СУБЪЕКТИВНО (для Вас лично) повышать мощность. Орет громче – значит валит!
Откуда это пошло

аиболее распространенная причина выхода из строя катализатора на просторах СНГ — низкое качество горючего. Низкокачественный бензин горит медленно, поэтому взрыв происходит наполовину в камере сгорания, а наполовину в выхлопной, над поверхностью катализатора. Катализатор представляет собой керамическую структуру с очень тонкими и нежными стенками, похожими на пчелиные соты и в случае детонации бензина над его поверхностью он начинает разрушаться (сыпаться). Со временем он забивает сам себя и создает преграду для раскаленных выхлопных газов, в следствии чего двигатель теряет тягу и перегревается. Но и это не самое страшное. Как уже было сказано выше, появляется преграда для свободного выхода газов, следовательно давление газов на участке между двигателем и катализатором существенно увеличивается. Каждый раз когда двигатель глушат, он останавливается таким образом, что клапанная система газораспределения в каком-то цилиндре в любом случае открыта. Лишнее давление вместо того чтобы просто вылететь в трубу, срывает частицы керамики с поверхности катализатора и бросает их через открытые клапана обратно в двигатель, на поверхность поршня непосредственно в камеру сгорания. При следующем пуске двигателя керамическая пыль смешивается с маслом на стенках цилиндров, превращаясь в высоко абразивную пасту. В этом случае может произойти необратимое — полный износ всех трущихся частей двигателя и полный выход из строя агрегата в целом. Очень важно вовремя продиагностировать катализатор на начальных стадиях разрушения, а не ждать пока загорится лампочка неисправности моторной электроники. Лучше и дешевле решить вопрос сразу, не доводя ситуацию до критической. Всвязи с тем, что создается сопротивление выхлопу, выхлопная система раскаляется до красна, в некоторых случаях это может привести к возгоранию.
Поездив с таким препятствием во впуске, клиент, наконец, приезжает или его притаскивают на тросе на диагностику. После удаления неисправного ката машина начинает ездить нормально, но клиенту кажется, что раскрылся небывалый потенциал и мощь мотора (до этого мотор с трудом выдавал 50% мощности) и он начинает всем без разбору рекомендовать удалить кат для получения дикой мощности и приводить в пример свою машину. Хотя, на деле, она едет не лучше такой же, но с исправными системой впрыска и катализатором.
Итак, есть 3 варианта, почему вы продолжаете читать эту статью, и почему вы хотите избавиться от катконвертера.
1 – У Вас неисправен катализатор, он затрудняет прохождение ОГ, а менять его на новый в России не принято, к сожалению.
2 – Вы собираетесь СЕРЬЕЗНО доработать мотор (пердак от проспорт + 54 дроссель + нулевик не являются серьезной доработкой)
3 – Вы считаете автора статьи лохом, и продолжаете верить, что удаление ката заставит ваш рыдван оторваться от земли из-за раскрывшейся небывалой мощности мотора.
Что необходимо знать:
Прежде всего – нормы токсичности вашего автомобиля. ЕВРО 2 или ЕВРО 3. Это очень легко определить. У ЕВРО 2 после ката никаких датчиков нет. У ЕВРО 3 после катализатора установлен диагностический датчик кислорода. Он служит для того, чтобы сообщать контроллеру об эффективности работы нейтрализатора.
В системах с нормами Е 2 удаление ката не вызывает особых проблем. Катализатор располагается под днищем автомобиля как отдельный узел и в продаже есть вставки, которые устанавливаются вместо него. А почему бы просто не пробить его ломом, высыпать остатки и поставить пустой корпус на место? Это бюджетное, но не совсем правильное решение. Пустая банка будет издавать более громкий звук, но это не самое важное. Катализатор представляет собой множество квадратных каналов в керамической или железной основе, размером примерно 0.5×0.5 мм, которые проходят параллельно друг другу. Если взять общее сечение этих каналов, то оно будет примерно равно площади сечения трубы, из которой сделана выхлопная система, хотя площадь сечения элемента катализатора и его корпуса в 2 раза больше ее. Таким образом, если мы поставим пустой корпус вместо вставки, то получим участок выхлопа с увеличенным сечением, а, следовательно, участок на котором будет уменьшаться скорость потока ОГ и нарушаться резонанс выхлопной системы. Справедливости ради, надо отметить, со слов клиентов, это не очень сильно влияет на мощность мотора и расход топлива, но я бы рекомендовал купить вставку.
Также, необходимо сказать, что в последнее время не выпускаются каталитические нейтрализаторы на керамической основе (она стала выполняться из металла), так что просто пробить ломом его не получится. Необходимо разрезать корпус, извлечь оттуда элемент и заварить корпус.
В вазовских моделях с передним приводом, оснащенных моторами объемом 1.6 и 1.4 литра, каталитический нейтрализатор конструктивно выполнен как единое целое с выпускным коллектором (пауком). Удаление катализатора в этих машинах ощутимо увеличивает уровень шума от двигателя. Это неизбежно будет элемент на основе металла, так что выбить его и не пытайтесь. Здесь работают все вышеизложенные принципы: можно разрезать — вынуть элемент – заварить (наиболее «шумное» решение). Потеря мощности при таком варианте будет больше, чем в системах с нижним расположением катализатора. Более правильно будет поставить выпускной коллектор от мотора 1.5л ил спортивный выхлопной коллектор (паук). К выбору паука нужно отнестись очень серьезно, т.к. были случаи увеличения расхода топлива и снижения мощности после установки дешевых моделей. Лучше проконсультироваться с профессионалом. В этих случаях необходимо удлинить провода первого лямбда-зонда и переварить соединение резонатор-коллектор.
В системах с нормами ЕВРО 3 все немного сложнее. Нужно «договориться» с диагностическим датчиком концентрации кислорода (лямбда-зондом после ката), иначе будет активна ошибка «снижение эффективности каталитического нейтрализатора». Сделать это можно 2мя способами:
1 – Обмануть его, установив эмулятор.
2 – Заменить программу в блоке управления с нории е3 на нормы е2 или р83. Этот вариант более кардинальный и правильный, т.к. второй лямбда зонд можно просто удалить с машины.
Итак, если после ката нет лямбда-зонда, то программу можно не трогать, если есть – лучше перешить.
Начиная с 2008 года, все автомобили ВАЗ соответствуют нормам токсичности ЕВРО 3 и комплектуются двумя датчиками кислорода. Как исключение из правил, встречаются системы е3, независимо от модели и года выпуска. Обычно это реэкспортные модели с контроллерами Bosch MP 7.0 или Bosch M797. Если есть сомнения, лучше перепроверить.
А теперь по моделям…
ВАЗ 2104—2107
Катализатор как отдельная банка, снизу автомобиля (часто, почти касается земли J). Удаляем или заменяем вставкой. С 2008 г.в. Перешиваем контроллер.
ВАЗ 2121
Катализатор как отдельная банка, снизу автомобиля. Удаляем или заменяем вставкой. Варианты е3 встречаются независимо от года выпуска, с 2008 года неизбежно Е3.
ВАЗ 2110, 2111, 2112
Моторы объемом 1.5л Катализатор как отдельная банка, снизу автомобиля. Удаляем или заменяем вставкой.
1.6 л – катколлектор. Удаляем кат или ставим паук.
ВАЗ 2113, 2114, 2115
Моторы объемом 1.5л Катализатор как отдельная банка, снизу автомобиля. Удаляем или заменяем вставкой.
1.6 л – катколлектор. Удаляем кат или ставим паук.
ВАЗ 1118 Калина
Катколлектор. Удаляем кат или ставим паук.
ВАЗ 2170 Приора
Катколлектор. Удаляем кат или ставим паук. По Приоре нужно отметить, что с 2009 года на части машин идут контроллеры М73 с дополнительной защитой от перепрограммирования, так что прошить их могут пока не везде. Но решение существует и это временная трудность, которая, в скором времени, потеряет свою актуальность.
Завершу статью старой пословицей – семь раз отмерь, один раз отрежь. 100 РАЗ ПОДУМАЙТЕ нужно ли удалять нейтрализатор? Это и ваше здоровье тоже.

Признаки неисправности выхлопной системы в автомобилях ВАЗ

Ни для кого ни секрет, что выпускные системы автомобилей работают в очень сложных условиях. Им приходится постоянно переносить высокую температуру отработанного газа, негативное воздействие окружающей среды, также сказывается уязвимость комплектующих. А что же тогда говорить о выхлопной системе автомобилей ВАЗ? Из-за чего выхлопная система ВАЗ часто ломается? В этом материале поговорим как раз о признаках неисправности выхлопной системы в автомобилях производства ВАЗ.

Выхлопная система ВАЗ: особенности строения и ее назначение

Чтобы понять причины и симптомы поломки выхлопной, необходимо разобраться с особенностями ее конструкции. Данное комплектующее иногда называют глушителем, но это ошибка. Глушитель – одни из узлов выхлопной системы, в которую входят такие комплектующие:

  • коллектор, в который поступают продукты после процесса сгорания;
  • гофра – снижает вибрации и предотвращает резонанс в кузове;
  • катализатор – устраняет токсичность выхлопов.

В некоторых отечественных авто (речь об авто производства стран бывшего советского союза, назовем их, наверное, именно так) на месте катализатора устанавливается пламегаситель. Он стоит дешевле и делает напор газа менее сильным. В ВАЗ 21099 инжекторная выхлопная система оснащена кислородным датчиком, который тоже может выходить из строя.

Громкий шум подавляется в выхлопной системе ВАЗ 2114 сначала через резонатор, а затем через глушитель ВАЗ 2114 . В некоторых двигателях в состав выхлопной системы входит турбина.

Также выхлопная система выполняет такие задачи:

  • выводит продукты сгорания;
  • защищает пассажиров от попадания выхлопного газа в салон;
  • устраняет вибрации, что приводят к быстрому износу кузова;
  • повышают экологичность мотора.

Чтобы вовремя диагностировать сбои в выхлопной системе ВАЗ 2115 необходимо вслушиваться в работу двигателя. Слишком громкие звуки, стук или бульканье говорят о проблеме. В некоторых моделях ВАЗ 2110 выхлопная система имеет встроенные перегородки, что обеспечивают дополнительное снижение шума. Если крепление этих деталей ослабилось или они вышли из строя, будет слышен громкий грохот.

Основные признаки поломки

Все неисправности выхлопной системы имеют ряд общих симптомов, по которым можно понять, что авто нуждается в ремонте. Прежде всего, это повышение уровня шума, что становится особенно громким при ускорении или во время холодного старта.

Если выхлопная система ВАЗ 2112 начала болтаться или стучать о кузов — это тоже создает шум и говорит о необходимости ремонта. К дополнительным признакам поломки относится появление копоти на детали и запах сероводорода. Когда комплектующее находится в плохом состоянии лучше заменить его полностью. Есть и другие признаки проблем с выхлопной, которые нужно рассмотреть подробнее.

Понижение мощности и эффективности использования горючего

Проблемы с выхлопом сказываются на производительности двигателя. В случае с ВАЗ 21099 выхлопная система которого неисправна, авто не может набрать скорость так же быстро как при исправно работающей системе. То есть, мотор становится менее мощным и нуждается в установке новых катализаторов.

Это также может говорить о проблеме с системой отвода, что обуславливается разными причинами:

  • разрушением во внутренней поверхности резонатора;
  • проблемами с кислородным датчиком;
  • сужением просвета в выхлопной;
  • повреждением в нейтрализаторе.

Выхлопная система ВАЗ 2107 старая и вызывает снижение мощности, если находится в неисправном виде. Авто начинает потреблять больше горючего. В более редких случаях выхлопная система ВАЗ 2107 и карбюратор в неисправном виде приводят к отказу работы двигателя.

Запах газа и гари из моторного отсека

Под воздействием высокой температуры в авто ВАЗ 2114 выхлопная система плавится, можно почувствовать запах гари или плавленой пластмассы.

В такой ситуации необходимо заглушить транспортное средство, вывести всех пассажиров из салона и проверить состояние комплектующих. В случае серьезной утечки стоит вызвать эвакуатор.

Выхлопная система ВАЗ 2115 – довольно слабое место в данной модели авто, поэтому в ней периодически случается утечка выхлопного газа. Это происходит, если одна из частей выхлопной системы повредилась и начала протекать. Такая же проблема иногда случается в системе выхлопа ВАЗ 2114. Пары бензина проникают через трещину и в салоне можно почувствовать запах топлива.

Проведение диагностики выхлопной системы ВАЗ

Определить причину поломки помогает визуальный осмотр. Автомобиль поднимают с помощью домкрата. В выхлопной системе ВАЗ 2106 очаги коррозии говорят о проблеме, скрывающейся внутри системы.

Определить, что поломка действительно в глушителе ВАЗ 2114 и системе выхлопа помогает наблюдение за транспортным средством во время движения. Плотная струя дыма из выхлопной трубы говорит о неисправности в данной системе.

Стоит осмотреть выхлопную и на предмет конденсата. На стенках может появиться ржавчина и дыры из-за нее. Тогда вода начинает протекать не только в специальных дренажных отверстиях, что тоже приводит к поломкам.

О том, что система сломана говорит температура мотора. Стоит проверить ее после недолгого запуска. В случае проблемы в глушителе возможен перегрев двигателя. Если есть подозрения на поломку, стоит сразу же обращаться к специалисту, который проведет ремонт или полную замену глушителя. Если не сделать этого вовремя, начинает снижаться КПД двигателя и ухудшается динамика работы ТС.

В заключение, хотим напомнить, что купить выхлопную систему для ВАЗ или ее компоненты, можно по доступной и приемлемой цене у нас в интернет магазине Деми моторс.

Что бывает после удаления катализатора

Каталитический конвертер (он же нейтрализатор, он же катализатор) — это, как известно, часть системы выхлопа, предназначенная для снижения токсичности отработавших газов посредством каталитического восстановления оксидов азота.

Внутри нейтрализатора расположен пористый несущий материал — керамический блок с сотовой структурой. В зависимости от модели на стенки сот наносится микрослой из палладия и родия или иридия. Касаясь такого напыления, часть выхлопа входит с ним в химическую реакцию.

Производители уверяют, что срок службы нейтрализатора 100-150 тыс. км. Однако фактически проблемы с этим узлом могут возникнуть и при меньшем пробеге, особенно в больших городах, где часто приходится стоять в пробках. Проблемы провоцирует, как правило, выгорание слоя металлов, покрывающих соты. На «приборке» в результате загорается Check engine, в некоторых случаях электроника даже не позволяет мотору запускаться.

Из-за некачественного бензина, проблем с зажиганием, термических ударов (разогретые металл и керамика трескаются при взаимодействиях с водой или снегом), механических повреждений выхлопной системы и в конце концов из-за заводского брака катализаторы рано или поздно приходят в негодность, и водителю стоит вовремя обратить на это внимание по косвенным признакам (падение мощности мотора, сложности с его пуском, едкий запах и характерный металлический звук при разгоне и перегазовке).

Однако некоторые водители намеренно удаляют нейтрализаторы, чтобы добавить машине мощности и снизить расход топлива. Понятно, что выброс вредных веществ в таком случае резко увеличится. Нужно помнить и о том, что согласно Техническому регламенту, удаление нейтрализатора трактуется как нарушение конструкции автомобиля. Соответственно, такой транспорт будет проблематично поставить на учет и провести его технический осмотр.

Многие владельцы банально не хотят тратиться на замену поврежденного узла на новый. Для справки: цена нового нейтрализатора, скажем, для Renault Arkana составляет примерно 10 тысяч рублей. Примерно во столько же обойдется замена.

В результате, стремясь сэкономить, люди устанавливают либо универсальный нейтрализатор, либо более дешевый, и естественно, не одобренный автопроизводителем пламегаситель (один из видов резонаторов) или попросту приваривают на мест удаленного устройства фрагмент металлической трубы.

В автосервисах вырезать болгаркой неработающий агрегат может стоить порядка тысячи рублей. Однако в большинстве случаев нужно еще и обмануть программное обеспечение, чтобы двигатель без нейтрализатора не переходил в аварийные режимы. Обычно спецы устанавливают так называемую обманку вместо лямбда-датчика на выхлопной тракт, либо меняют прошивку блока управления. В обоих случаях необходимы проверенные специалисты и оборудование. Иначе говоря, в простом гараже просто взять и выпилить нейтрализатор лучше не пытаться. Средний ценник на вырезание нейтрализатора бензинового автомобиля (включая калибровку) составляет 15 тысяч рублей.

Нередкая проблема, возникающая после удаления нейтрализатора, — это повышенный расход масла. При этом такой «масложор», как правило, успевает спровоцировать еще старый, испорченный нейтрализатор. Причиной может быть, к примеру, керамическая крошка начинки нейтрализатора, которая успела попасть в цилиндры. Водитель же после удаления проблемного узла, как правило, радуется ощутимой прибавке тяги, интенсивно давит на «газ» и лишь усугубляет ситуацию — задиры на цилиндрах лишь увеличиваются, а расход масла растет.

Именно поэтому одновременно с удалением нейтрализатора, который был проблемным, будет не лишним разобрать головку блока цилиндров, чтобы оценить состояние мотора и при необходимости удалить «песок» из камер сгорания и выпускного тракта. Ну и, разумеется, промыть мотор и поменять моторное масло точно не будет лишним. Кроме того, после удаления нейтрализатора вы можете столкнуться с таким проблемами, как повышение шума во время работы выхлопной системы, появление токсичного запаха выхлопных газов, который, случается, проникает в салон автомобиля. Наконец, практика показывает, что далеко не всегда удается подобрать корректную нештатную прошивку, а стало быть вы не застрахованы от загорания Check engine на «приборке» и перебоев в работе мотора.

0 0 голоса
Рейтинг статьи
Ссылка на основную публикацию
ВсеИнструменты
Adblock
detector
