Переделка рулевых наконечников в разборные

Оценить состояние шарового шарнира, чтобы решить, менять ли сухари или просто поджать резьбовую пробку, не снимая деталь зачастую не возможно. А значит нужно опять разбирать-собирать подвеску (рулевое управление) , регулировать (либо пересыпать) шаровые опоры (рулевые наконечники, рулевые тяги) и заново регулировать развал-схождение. А через месяц – снова ТО подвески, и снова, и снова …

Ведь, если упустить момент и верхний сухарь износится полностью, сфера шарового пальца станет грызть корпус шарового шарнира и в один прекрасный день прогрызет-таки отверстие размером с саму себя, да и выскочит.

Спросите любого опытного водителя, которому «посчастливилось» побывать в ситуации, когда в дороге вырвало шаровую опору или развалился рулевой наконечник. Узнайте – желает ли он повторить.

Восстановление рулевых тяг своими руками

WEB garage

Ремонт шаровых опор (шарнирных узлов)

Page 1 2 3 4

Рулевая тяга тоже представляет собой шарнирный узел, который со временем разбалтывается. В зависимости от степени износа, для восстановления тяги применяются разные методы.

Шарнирный узел рулевой тяги

Обжим корпуса.

Данный метод допустим когда шарнир не имеет существенного люфта, к примеру сильно ослаблен но не болтается. В таком случаи можно поджать кромку корпуса шарнира улучшив прижим.

Процесс обжима делают либо при помощи пресса, либо на токарном станке.

При использовании пресса подбирают необходимую оправку для создания равномерного клина. Далее все в сборе вставляется в пресс и «выверенным» усилием поджимается. В данном случаи процесс обжима лучше сделать за несколько раз, иначе есть возможность ослабления корпуса шарнира. Т.е. получается – поджали шарнир, проверили усилие хода, если недостаточно, еще раз поджимаем…

Именно из-за опасности ослабить корпус шарнира метод поджима не рекомендуется использовать при имеющемся люфте в узле шарнира, т.к. для его устранения происходит больший изгиб металла. Даже если процесс обжима пройдет без видимых повреждений, напряженная зона может лопнуть в процессе эксплуатации детали что является недопустимым условием для рулевого механизма.

Оправки сжимают корпус шарнирного узла, создавая обжим шара

При обжиме корпуса на токарном станке, принцип действий аналогичен, только поджим металла происходит за счет прокатки кромки по кругу а не прижима оправкой (здесь уж кто как извратится).

Переделка корпуса в разборный.

Процедура переделки схожа с процедурой переделки рулевых наконечников, с той лишь разницей что вместо пробки изготавливается гайка поджимающая капролоновую втулку.

Конструкция разборной рулевой тяги

Данный вид ремонта является более предпочтительным, т.к. обеспечивает возможность подтяжки шарнира в гаражных условиях, что по сути делает рулевую тягу вечной (имеется ввиду что при соответствующих условиях эксплуатации не будет необходимости в замене).

Инновационный способ восстановления шаровых опор, заключающийся в отливке вкладыша непосредственно в рычаге. Основное отличие от остальных способов — отливка вкладыша производится на последнем этапе сборки рычага.
надёжность: способ абсолютно безопасен, саморазборка узла исключена. Прочность соединений иногда превышает заводские параметры.
ресурс: гарантированный пробег минимум 30 тыс км
универсальность: восстанавливаются шарнирные соединения на любые модели и марки авто, а также коммерческую и спецтехнику
Существует 2 способа восстановления шаровой опоры.

Усовершенствованная по своей сути знаменитая «американская» технология SJR.

По своей природе способ имеет ряд ограничений на использование. Т.е. технически возможно залить полимер в абсолютно любое шаровое соединение, однако в некоторых случаях такой узел не будет иметь ресурса. Итак, есть 3 основных условия использования безразбоного восстановления:

шаровый палец не имеет повреждений и следов коррозии, поверхность шара гладкая и геометрически правильная
стенки вкладыша имеют достаточную толщину (1,5-2 мм)
сохранилось и герметично соединение «корпус шаровой — крышка»
Кроме того, есть отдельные типы шаровых опор, восстановление которых хоть и возможно, но не имеет смысла по конструктивным причинам.

пыльник выполнен несменным и наглухо завальцован в корпусе шаровой опоры
нет полимерного вкладыша — его роль выполняет подпружиненная шайба
цилиндрическая посадка под пыльник без стопорного кольца — стоимость пыльника превышает стоимость восстановления
Если все условия соблюдены, и можно делать без разбора узла:

1. Снимается пыльник и проводится визуальный осмотр. Если всё в порядке с шаром (см. условия выше)

2. Сверлим в дне шаровой отверстие под резьбу М6.

3. Тщательно промываем шаровую и продуваем компрессором — теперь узел готов к заливке. устанавливаем на станок и прогреваем корпус шаровой для корректного заполнения всех полостей.
4. Сам процесс заливки — часть полимера проходит через верх шаровой опоры, моментально застывая,

5. После остывания снимаем рычаг со станка и специальным инструментом удаляем облой и остатки литниковой системы

6. Отверстие можно просто заделать, но лучше ввернуть в него тавотницу (маслёнку) для последующего шприцевания — это продлит ресурс узла.

7. Дальше смазываем шаровую и устанавливаем новый пыльник
Разборный способ

На создание этого способа нас натолкнула… алчность. Дело в том, что в некоторых случаях SJR бессилен — когда не выполнено хотя бы 1 условие применения безразборного восстановления. Бывает, что шар повреждён и нуждается в шлифовке поверхности.

В этом случае нельзя просто залить по SJR — вкладыш как напильником выпилится за пару тысяч км пробега. Часто попадаются рычаги, в которых донная шайба от времени начинает болтаться, пропуская влагу и грязь через неплотности завальцовки — особенно этим страдают рычаги французских и итальянских авто.

Кроме того, с помощью Direct Casting можно восстановить шаровую опору, в которой не было полимерного вкладыша по своей конструкции — например, как в этой тяге стабилизатора поперечной устойчивости с грузовичка Мерседес.

Даже такие запущенные случаи под силу Direct Casting. В этом случае пружина и тарельчатая шайба, служащая упором и подшипником, просто удаляется, вкладыш из полимера отливается заново под конкретный палец и корпус. Такие конструкции шаровых соединений встречаются в туристических автобусах и грузовиках, испытания прошли успешно.

Сам процесс заливки мало чем отличается от обычного SJR, больше внимания уделяется подготовке рычага.

Вытаскиваем внутренности, старый вкладыш и донная шайба (пробка) выбрасывается. Обратите внимание на деформированную родную пробку — видны следы народной реставрации кувалдой.

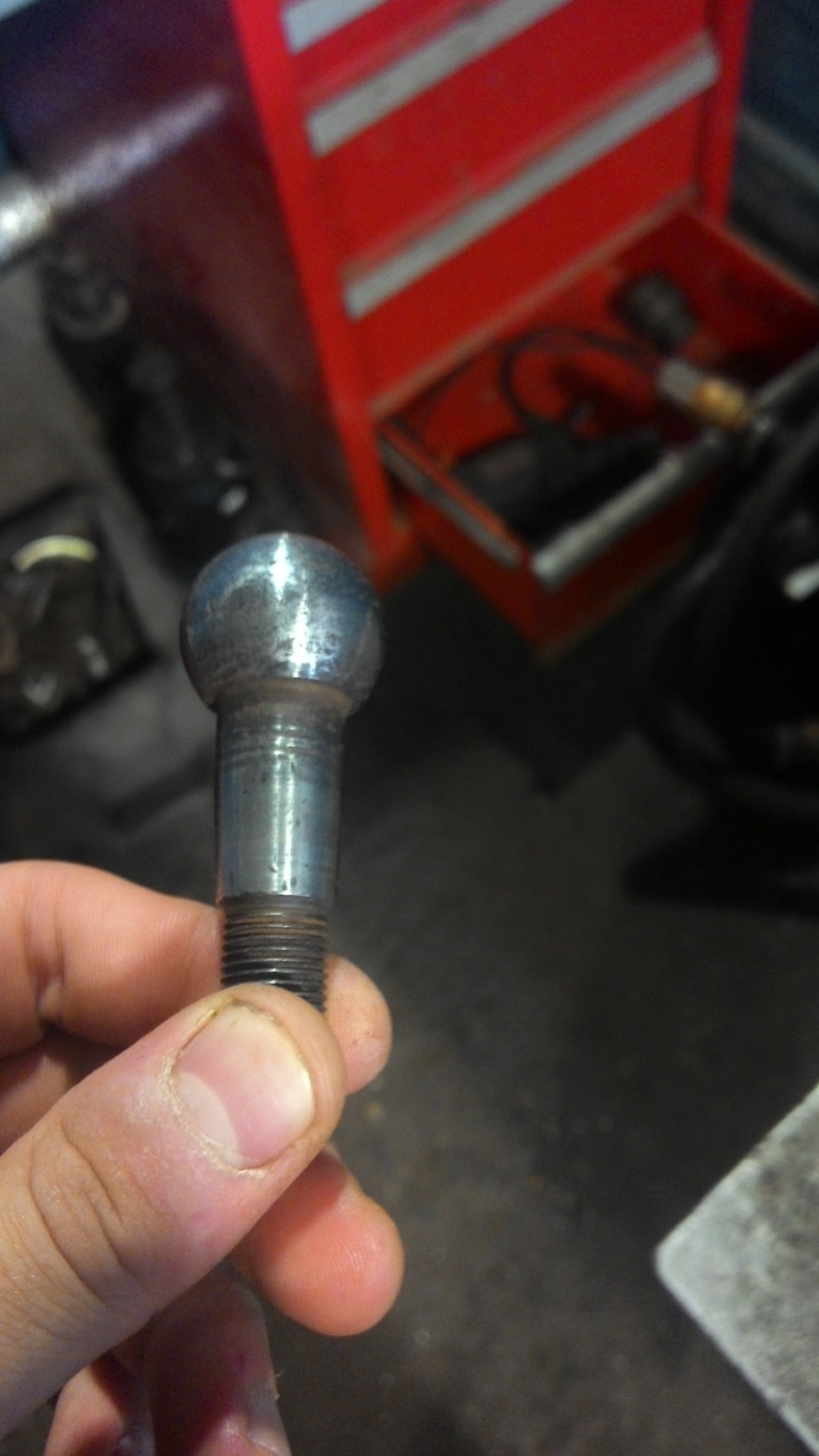

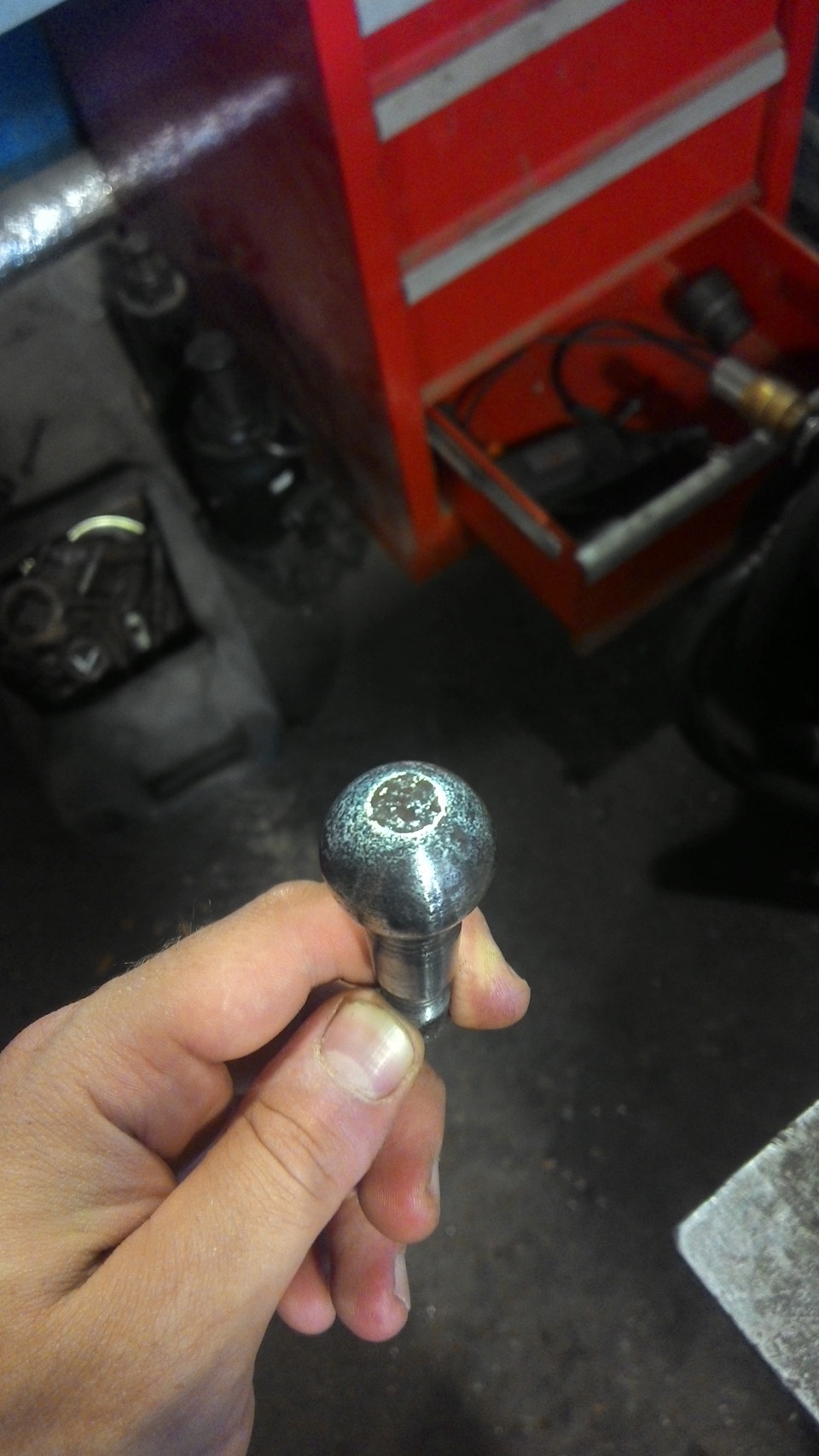

Шар шлифуется до зеркального блеска — процесс полировки:

Теперь можно приступить к сборке. Устанавливаем отшлифованный палец в корпус шаровой опоры, устанавливаем свою донную шайбу — алюминиевый в этом случае диск толщиной 5 мм

В таком виде аккуратно завариваем либо несём аргонщику. Здесь важна квалификация мастера-сварщика, при качественном проваре корпус составляет одно целое с донной шайбой, прочность соединения в разы превосходит заводские 3-6 т. Вот так выглядит рычаг после сварочных работ, при желании для маскировки шва рычаг можно зачистить либо покрасить на финише.

Далее заливка производится как при обычном разборном способе — рычаг устанавливается на станок, из капролона либо фирменного полимера отливается вкладыш.

Как известно любому водителю, со временем автомобиль изнашивается, чаще всего этому подвергается ходовая часть автомобиля. Все водители знают о том, чем чреваты нарушения в работе ходовой части, в которую входят различные устройства, такие как: рулевая рейка, рулевой механизм, тяги и другие дополнительные устройства, которые дают возможность водителю управлять автомобилем.

Для того, чтобы все эти механизмы работали, за ними нужно ухаживать и периодически производить ремонтные работы тех устройств, которые пришли в негодность. В ходовой части автомобиля есть устройства, которые можно ремонтировать, а есть и те, которые нужно именно менять.

Рулевые тяги

Как уже было сказано, в ходовой части автомобиля есть устройства, которые во время устранения неполадок требуется заменить, к таким в первую очередь относятся рулевые тяги автомобиля. Существует ряд признаков, по которым требуется производить диагностику ходовой части автомобиля.

1. Первым признаком считаются скрипы и стуки, которых не было до недавнего времени. Следует обратить внимание на то, что стуки и скрипы, которые недавно появились, — это первый признак того, что в ходовой части машины что-то не так.
2. Вторым признаком считается усиленные удары в руль во время движения.
3. Третья причина того, что надо производить диагностику, – это люфт, который появился в рулевом управлении. На самом деле существует два типа люфта.
4. Четвертой причиной считается тугое управление, оно заключается в том, что руль начинает труднее вращаться.
5. Последней причиной считается то, что автомобиль при ровном положении руля может менять свою траекторию.

Если была обнаружена хотя бы одна причина, то следует немедленно производить диагностику ходовой части автомобиля.

Проблема заключается в том, что в негодность может прийти не только тяга, но и рулевая рейка. В то время, когда будет производиться диагностика, следует обратить внимание на следующие показатели.

• Первый показатель, который укажет на неисправность, – это целостность пыльников шарового шарнира. В случае, если он порван или имеет другие повреждения, то нужно немедленно заменить его.
• Следующий показатель – это наличие люфта на рулевых наконечниках. Чтобы определить этот показатель, скорее всего, потребуется помощник, который будет вращать рулем. Как показывает практика, чтобы ощутить люфт, потребуется проверять наконечники не только визуально, но и на ощупь.
• Последний показатель – это состояние хомута, который держит регулировочную муфту на боковой тяге.

Если было обнаружено хотя бы одно нарушение, то следует немедленно производить замену тяги. Как становится ясно, тягу надо снять с машины, для этого потребуется стандартный набор инструментов и немного времени.

На самом деле для замены тяги не потребуется много сил и времени, нужно всего лишь снять старую тягу и поставить на ее место новую рулевую тягу.

Рулевые рейки

Кроме рулевых тяг в негодность может прийти и рулевая рейка. На самом деле рулевая рейка также как и тяги может очень сильно влиять на поведение машины на дороге. Поэтому при обнаружении неисправностей в работе рулевой системы своего автомобиля, нужно немедленно производить диагностику и сразу же замену неисправных частей.

Выше сказано о том, что есть возможность произвести ремонт рулевой рейки своими руками. Если необходимо произвести ремонт рулевой рейки самостоятельно, потребуется приобрести специальный комплект для ремонта. Он продается практически в каждом магазине, где есть автомобильные запчасти, поэтому проблем с покупкой комплекта, чтобы производить ремонт рулевой рейки, произойти не должно. При покупке комплекта перед тем, как производить ремонт рулевых реек, нужно обратить внимание на то, чтобы в него входили все детали.

Ремонтный набор включает в себя необходимое количество резиновых уплотнителей, а также фторопластовые втулки для рулевого вала. Некоторые комплекты оборудованы щипцами, с помощью которых можно будет снять подшипники и стопорное кольцо. Если по каким-то причинам чего-то нет в комплекте, то стоит рассмотреть другие комплекты, которые будут немного дороже, чем уже выбранный вариант.

Следует обратить внимание на то, что кроме этого набора у водителя должен быть набор стандартных ключей, если его нет, то его тоже потребуется приобрести. При устранении неполадок в устройстве рейки нужно помнить о том, что эта процедура не может гарантировать полностью исправное устройство. Даже если ремонт пройдет успешно, то через некоторое время все равно придется заменять рейку новой. Если все-таки было принято решение о том, что рейка будет ремонтироваться, то нужно придерживаться следующего алгоритма действий.

1. Первым действием нужно снять устройство с машины. Для того, чтобы сделать это, нужно ознакомиться с инструкцией к автомобилю, в которой подробно описан процесс ее снятия.
2. После того, как была демонтирована рейка, ее нужно разобрать и промыть.
3. После этого нужно вставить новый подшипник и стопорное кольцо, которое есть в ремонтном комплекте, которое мы заранее купили в автомобильном магазине.
4. Установив новый подшипник, нужно собрать рейку и установить ее на машину в обратной последовательности.
5. Следует обратить внимание на то, что перед установкой следует смазать все шестеренки узла для того, чтобы не было различных скрипов и стуков.
6. Установив устройство на машину, его нужно отрегулировать.

Делать это нужно до тех пор, пока зазор между гайкой и упором не станет равным 0.12 миллиметров.

Подводим итоги

Чаще всего на старых автомобилях случается такое, что появился люфт в рулевой системе, или от нее уже слышны различные стуки, скрипы и другие посторонние звуки. В любом случае нужно произвести диагностику ходовой части машины. Это нужно, чтобы уберечь себя и пассажиров машины от серьезного дорожно-транспортного происшествия. После того, как была произведена диагностика, следует произвести ремонтные работы.

Почему изнашиваются рулевые наконечники и как их поменять

08.04.2019 Автор: Master Service 31676

Рулевые тяги соединяют рулевой механизм и колесо, именно через них водитель передает поворачивающее усилие от рулевого механизма на колеса.

Проблема только в том, что рулевой механизм закреплен на кузове неподвижно, а колеса подвешены упруго и во время движения перемещаются в трех плоскостях. Как соединить подвижные колеса и неподвижно закрепленный рулевой механизм?

Особенности конструкции рулевого наконечника

К штоку рулевой рейки тяга крепится с помощью внутреннего наконечника, к средней тяге трапеции — с помощью шарнирного соединения. С рычагом поворотного кулака тяги соединены через внешний рулевой наконечник. Внутренние наконечники и шаровые соединения обеспечивают подвижность тяги в вертикальной плоскости — иначе тяги выламывались бы, когда автомобиль едет по неровному покрытию. Внешний наконечник обеспечивает подвижность тяги и колеса в любой плоскости — так привод может нормально работать на поворотах, ямах без ущерба.

Рулевые тяги и наконечники

Устройство наконечника напоминает строение человеческого сустава: сфера пальца вращается внутри полусферического корпуса с тефлоновой, капролоновой втулкой или смазкой, которая нивелирует трение металлических элементов и позволяет пальцу отклоняться на определенный угол. Весь шарнир защищен резиновым пыльником. Такая конструкция позволяет точно соединить неподвижные и подвижные элементы рулевого привода.

Вообще, рулевой наконечник — надежный, износостойкий элемент: пальцы изготавливают способом литья или штамповки из специальных сталей, шаровые части тщательно шлифуются, в качестве вкладышей используются износостойкие антифрикционные материалы, корпус отливают под давлением и анодируют, чтобы дополнительно защитить от коррозии. О тяге и говорить нечего.

Так почему же эти надежные элементы время от времени вынуждают водителей ехать на СТО?

Схема работы наконечника рулевой тяги

Как и почему ломаются рулевые тяги

Сами по себе рулевые тяги не изнашиваются никогда, ну разве что авто простоит вечность на улице и попросту сгниет. Обычно тягам “помогает” водитель: резко влетел на бордюр на скорости, ударился о камень — тяга погнулась. Собственно, коррозия и деформация — это и все возможные неисправности рулевых тяг.

Большой выбор рулевых тяг

Однако погнутые тяги становятся причиной других неприятностей — нарушается развал-схождение, угол поворота колес, разрываются пыльники наконечников или вырывает весь наконечник. Поэтому если вы наскочили на что-то внушительное, на всякий случай поезжайте на СТО и проверьте геометрию тяг. Если погнулась одна тяга, заменить придется обе.

Почему разрушаются рулевые наконечники

Состояние рулевых наконечников зависит от одного фактора — водителя: как он ездит, с какой скоростью, насколько тщательно следить за системой рулевого управления. Ну и еще от состояния дорог, потому что от “внезапно влететь в яму в темноте” не застрахован никто.

Поэтому первый враг рулевых наконечников — “прекрасные” дороги и водитель, который по ним ездит. Из-за сильных ударов не только тяги гнутся, но и банально ослабляется фиксирующая гайка — чем это чревато, понятно. Кроме того, сильный удар разрывает пыльники, смещает сферу, и та, в свою очередь, разбивает втулку.

Разорванный пыльник — враг номер два. Да-да, снова пыльник (иногда складывается впечатление, что это вообще самый важный элемент в системе). Через разорванный пыльник в шаровую попадет вода и грязь, металлические элементы ржавеют, грязь действует как абразив, а вода постепенно вымывает смазку.

Как проявляются неисправности наконечников?

Мы уже не раз упоминали, что неисправности разных элементов и узлов рулевого управления могут проявляться одинаково: люфтами, стуком, вибрациями, тугим или разболтанным рулем, биением в руль.

Предположить, что что-то неладно именно с рулевыми наконечниками можно, если:

• при движении “отдает” в педаль газа;
• негромко и дробно стучит в области колес при повороте руля и когда автомобиль едет по неровной дороге;
• руль крутится слишком легко;
• никак не удается отрегулировать развал-схождение.

Чтобы на 100% убедиться, что наконечники износились, нужно приподнять авто или поставить на яму и покачать тяги вверх-вниз — зазор не должен быть больше 1,5 мм. Можно попросить друга покрутить рулем и понаблюдать за ходом наконечника — он не должен болтаться в посадочном месте.

ВАЖНО! Некоторые водители до сих пор рискуют не менять рулевые наконечники, а реставрировать их. Бесспорно, сейчас это очень технологичный процесс. Однако мы не советуем восстанавливать такую важную деталь. Дело в том, что мастерские меняют втулку — т.е. “набивают” новый антифрикционный материал (втулка рассчитана под новую сферу). А рабочая поверхность сферы пальца, тем временем, уже износилась. Чтобы подогнать полусферу и сферу, новую втулку поджимают. Получается, что на холодной машине руль туговат, а на разогретой наконечник все равно стучит. Одним словом, овчинка выделки не стоит.

Меняем рулевые тяги и наконечники

Итак, мы убедились, что наконечники ушатались. Или тяги погнулись. Или и то, и другое. В общем, менять придется.

Как это сделать:

1. Вначале поддомкрачиваем автомобиль, снимаем передние колеса, блокируем руль.
2. Ослабляем фиксирующую гайку, которой наконечник прикручен к тяге.
3. Если есть шплинт, снимаем его с гайки пальца наконечника (шплинт — это фиксирующий элемент, похожий на женскую заколку-невидимку).
4. Откручиваем гайку, которая крепит наконечник к поворотному кулаку (на пальце).

Наконечник без гайки

1. С помощью съемника для шаровых и выдавливаем рулевой наконечник: разъем съемника максимально плотно загоняем под резинку наконечника и подтягиваем гайку до упора. Если палец сидит очень плотно, можно аккуратно постучать по ушку рычага молотком. Если съемника не оказалось, есть план Б: берем молоток и ломик (или второй молоток) и проделываем все то же самое.
2. Прежде чем снять наконечники с тяги, поставьте на ней метки — когда вы будете ставить новые элементы, метки подскажут, до какого уровня нужно накрутить новый наконечник. Это нужно для того, чтобы вы смогли нормально доехать до СТО и отрегулировать развал-схождение.

Есть и более простой способ отметить положение наконечников — просто посчитайте количество оборотов, когда скручиваете их, и запомните.

1. Дальше снимаем пыльники, откручиваем тяги от рейки.
2. Новые тяги и наконечники устанавливаем в обратном порядке, предварительно смазав резьбу на тягах и пальце.

Большой выбор рулевых тяг

NB! Замена рулевых тяг и наконечников — это только полдела. После этого обязательно нужно отрегулировать развал-схождение. Если не отрегулировать развал, неравномерно изнашиваются шины, некорректно работает ходовая и автомобилем сложно управлять. Запомните: любое вмешательство в рулевое и ходовую требует последующей регулировки развала!

Как видите, заменить тяги и наконечники самостоятельно не так уж и сложно. Но только если:

• у вас есть необходимый специнструмент;
• вы купили качественные наконечники и тяги.

Если нет — лучше не заморачивайтесь и поезжайте на СТО, где вам оперативно установят рулевые тяги “без шуму и пыли” (с).

Восстановление и ремонт:
шаровых опор
рычагов подвески
рулевых тяг
наконечников

Реставрация шаровых соединений для всех марок автомобилей

Приветствуем Вас на сайте www.interautoservice.com.ua компании ООО «Интеравто Киев». Мы предлагаем Вам услуги по восстановлению и ремонту: шаровых опор, рычагов подвески, рулевых тяг, наконечников для всех автомобилей мира. А так же диагностике двигателя, подвески, рулевого управления, трансмиссии и тормозов. Шаровая опора является одним из наиболее важных элементов подвески автомобиля. Если Вы заметили посторонние звуки или скрипы, неравномерный износ шин, то это возможно появился люфт в шаровой опоре. Ездить с таким повреждением крайне опасно и вы по меньшей мере рискуете остаться на дороге с вывернутым наружу колесом. Поэтому лучшим вариантом будет конечно же устранить проблему путём замены изношенной запчасти на оригинальную. Однако цена такой шаровой опоры, особенно если она идет в сборе с рычагом, то есть несъемная, может очень сильно кусаться, особенно это актуально для импортных автомобилей, цены на детали которых порой «удивляют». Так же сейчас на рынке Украины можно найти китайский дубликат для большинства моделей, однако качество такой запчасти оставляет желать лучшего. Нередки случаи когда шаровою опору вырывало, также нередки случаи и не схождения диаметра сферы пальца на десятые доли мм. Зачастую параметры китайских запчастей не соответствуют параметрам завода изготовителя. Не совпадают конуса шаровых пальцев, не совпадают диаметры шаровых опор и тд. Наша компания предлагает Вам альтернативное решение с наилучшим соотношением цена-качество: мы восстановим и отремонтируем вашу шаровую опору или любое шаровое соединение для любых марок автомобилей.

Процесс восстановления (реставрации) шаровых опор заключается в устранении люфта шарового пальца относительно корпуса шаровой опоры. Люфт (свободный ход) появляется из-за усадки полимерного вкладыша, вследствие чего шаровая часть начинает стучать и издавать звуки и скрипы.

Опытным путем было установлено, что в любой шаровой опоре любого производителя всегда присутствует воздушный зазор 3-8 мм с момента изготовления детали. Производители как правило объясняют наличие такого зазора спецификой и технологией сборки на конвейере. Именно этот зазор и ограничивает срок службы изделия, то есть грубо говоря в любой шаровой опоре с момента изготовления заложен потенциальный ускоренный износ. Мы устраняем и предотвращаем этот дефект на длительное время при помощи высокопрочного полимера — полиамида Б6 (капролон). Этот хорошо изученный и проверенный полиамид обладает превосходной физико-механикой, превосходящий по упругим и коррозионностойким свойствам даже металлы.

Преимущества ремонта шаровой опоры перед ее заменой очевидны: гораздо меньшая стоимость, практически одинаковый ресурс работы: ресурс пробега отремонтированной шаровой опоры составляет приблизительно 40-50 тысяч километров. Восстановление шаровых опор это намного дешевле и выгоднее, чем покупка новых деталей.

Еще одной подверженной износу и часто выходящей со строя деталью является рулевая тяга. Рулевая тяга это шарнирный узел, который с течением времени и воздействия нагрузок разбалтывается в результате чего появляется люфт. В зависимости от степени износа, существуют различные способы и методы восстановления. Ремонт рулевых тяг может быть двух видов: обжим корпуса шарнира и переделка корпуса в разборный. Первый способ эффективен, когда деталь имеет незначительный износ и небольшой люфт. Обжим корпуса как правило осуществляется на токарном станке или с помощью специального пресса. Второй способ похож на переделку рулевых наконечников, но вместо пробки изготавливается гайка, при помощи которой прижимается капроновая втулка. Это так же намного дешевле и выгоднее, чем покупка новых деталей.

На все восстановленные у нас изделия мы даем гарантию в 1 год или 20000 км пробега. Хотя по отзывам наших клиентов, некоторые изделия «прошли» уже по 40000 км и никаких нареканий не вызывают. И помните — для того чтобы шаровая опора прослужила как можно дольше нужно внимательнее ездить по разбитым дорогам и своевременно проверять защитные пыльники.

—>

Cтоимости ремонта шаровых опор

Единая цена для легковых, джипов, бусов:

Реставрация шаровой опоры — 200грн

Реставрация шаровой опоры на рычаге — 350грн

Реставрация наконечника — 200грн

Реставрация рулевой тяги — 250грн

Гарантия 1 год или 20000км пробега

Для СТО, автопарков, корпоративных клиентов предусмотрены скидки!
