Электропривод замка багажника ваз 2110

Большинство современных автомобилей ВАЗ «десятого» семейства комплектуются электроприводом отпирания замка багажного отсека сразу на заводе. Но так было невсегда. Ранее подобная опция изготовителем не предусматривалась, и электропривод отпирания замка багажного отсека устанавливался как доп.оборудование. Существует возможность самостоятельно установить электропривод замка крышки багажника (или двери задка на автомобилях ВАЗ-2111, ВАЗ-2112), управляемый с места водителя специальной кнопкой.

Если в системе охранной сигнализации предусмотрена функция отпирания багажника, то подключить электропривод можно непосредственно к ней.

Что понадобится для проведения установки электропривода:
1) Электропривод отпирания замка двери с монтажной пластиной. Если приобрести универсальный комплект электропривода замка двери без монтажной пластины, то приспособление для крепления электропривода можно изготовить самостоятельно.
2) Четыре метра электропровода.
3) Штатная кнопка-выключатель.

Порядок установки электропривода отпирания замка багажного отсека ВАЗ 2110 — ВАЗ 2115

1. Отсоединить «минусовый» провод от вывода аккумуляторной батареи.
2. Установить электропривод замка крышки багажника на автомобиль ВАЗ-2110.
3. Поддев отверткой четыре фиксатора крепления кожуха замка, снять кожух.

4. Выпрямить конец тяги привода замка плоскогубцами (пассатижами).

5. Шлицевой отверткой ослабить винт крепления тяги привода замка, удерживая бобышку ключом «на 7».

6. Снять тягу привода замка.

Результат на данном этапе установки электропривода замка багажного отсека:
Крышку багажника невозможно открыть снаружи: замочный цилиндр не связан с механизмом отпирания замка.

7. Приложив к замку электропривод, необходимо разметить на усилителе крышки багажника отверстия для его крепления.

8. По шаблону (или нанесенным меткам) просверлить два отверстия диаметром 5 мм.

9. Рассверлить отверстие в бобышке привода замка до диаметра 3 мм.

10. Изогнуть тягу, как показано на фото.
11. Из стальной проволоки диаметром 4 мм изготовить П-образную скобу такой ширины, чтобы ее концы входили в отверстия приливов корпуса электропривода.
12. Нарезать на концах скобы резьбу М4.

13. Закрепить электропривод скобой, продетой изнутри в усилитель крышки, и гайками, навернутыми на резьбовые концы скобы.
14. Соединить электропривод с замком тягой.

15. Нарастив зеленый провод электропривода (подающий напряжение для втягивания штока), проложить его вместе с заводским жгутом проводов из багажного отсека к кнопке управления.
16. Второй провод электропривода (синий) подсоединить к «массе» автомобиля.
17. Кнопку управления электроприводом установить на панели приборов слева от монтажного блока и подать на нее напряжение с вывода 2 колодки Ш1 монтажного блока (цепь будет защищена предохранителем F15).
18. Подсоединить «минусовый» провод к выводу аккумуляторной батареи.

Особенности установки электропривода замка двери задка на автомобиле ВАЗ-2111

Для установки электропривода на автомобиль ВАЗ 2111 необходимо:
а) Изготавить из стального листа пластину крепления, как показано на рисунке.

б) Снять обивку двери задка, отвернув два самореза и вынув пистоны.

в) Прикрепить электропривод к пластине двумя саморезами, а пластину — двумя винтами М5 с гайками к внутренней панели двери.

г) Вставить изогнутый конец тяги в проушину электропривода и загнуть другой конец пассатижами вокруг сферического наконечника рычажка замка.

д) При втягивании штока электропривода замок должен открываться. Для этого нужно отрегулировать длину тяги, изгибая ее среднюю часть. В случае если жгут проводов электропривода замка проложен на заводе, то подсоединить привод к нему.

е) В жгуте проводов двери задка найти двухполюсную колодку с белым и черным проводами.
ж) Черный провод соединить с синим проводом привода, белый — с зеленым.

Если заводского жгута нет, проложить провода к панели приборов и устанавить кнопку, как было описано выше.

26. Активаторэлектропривод замка багажника

Ну наконец таки! Ура-ура-ура!

Прошло порядка полтора месяца с момента покупки сего девайса)
Грубо говоря, ставил я его на протяжении месяца, причиной тому, нехватка инструмента и всякой мелочевки: кусочки проводов, розеток в подъезде, всяких металлических пластин 25х2,5см и многого другого =)

Начну с того, что в комплекте с активатором мне попалась очень короткая планка, а дырки сверлить в крышке багажника тупо было нечем, вернее дрель и сверла есть, но блин живу на 6 этаже, а 25 метрового удлинителя не имею)

В общем решил что для начала сделаю дырку под кнопку, дырку делал всем что только было под рукой) В ход шли отвертки, ножи, напильник и прочий инструмент.

Зачем ковырять дырку, если кнопку можно вставить в гнездо под плафон переносной лампы? спросите вы, ответ прост, патрон у меня там стоит и открутить его не получилось)
Ах да) пока пытался открутить патрон, слышал пару раз какие то щелчки, как выяснилось позже щелчки были связаны со случайным нажатием кнопки иммобилайзера =)) Раз 10 точно нажал, хорошо что ни чего не изменилось в работе системы, а то уж думал, что машину не заведу потом)))

Что касаемо провода, он был протянут в тот же день когда менял уплотнители дверей, весь провод идет под ковролином.

После этого я стал думать, что же делать с активатором и как его прицепить.
Спрашивал у наших форумчан кусок алюминиевой пластины, в итоге тишина, живем в 5.ооо.ооо городе и куска пластины нет ни у кого, ну да ладно.

И буквально 3 дня назад вспомнил, что у меня есть банка жестяная из под консервированных ананасов, и не долго думая решил выпилить пластину нужной мне длинны) «колхозим»

Сегодня быстренько соединил все контакты и все работает =)
Радости полные штаны 😀

Большое спасибо Jon74 за быструю подсказку, очень помог с кнопкой, подсказал в чем кроется проблема вечно активного активатора =)

Что нужно купить:
1) Активатор. Можо набор, можно отдельно купить
2) Реле. Малогабаритное 30А 4-х контактное
3) Кнопку(концевик). От ваз 2110
4) Провод. Не менее 5 метров!
5) Клемма МАМА 8-12шт. С запасом
Все)

Ну и фотки конечно)
Для начала конечно же нужна схема, я делал именно по этой, обратите внимание на контакты кнопки в схеме.

Весь набор не считая провода и клемм

Так как патрон переносной лампы открутить у меня не получилось, решил ковырять дырку.
Получилось так как надо.

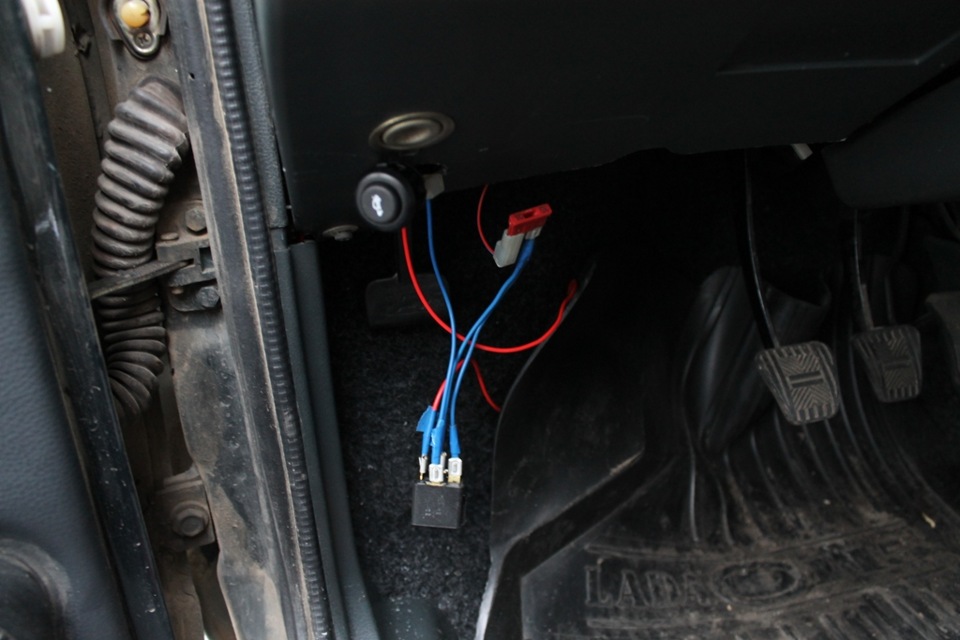

Поскольку переносной лампы у меня нету, решил забрать от туда «+» и «-«
Плюс через предохранитель ушел на реле, а минус решил вставить в кнопку.

Теперь, важный момент, правильно подсоединить контакты к кнопке, иначе у вас будет постоянный минус и активатор останется в положении открытого багажника =)
Фото не мое но выглядит так же

Не много о схеме открывания багажника.

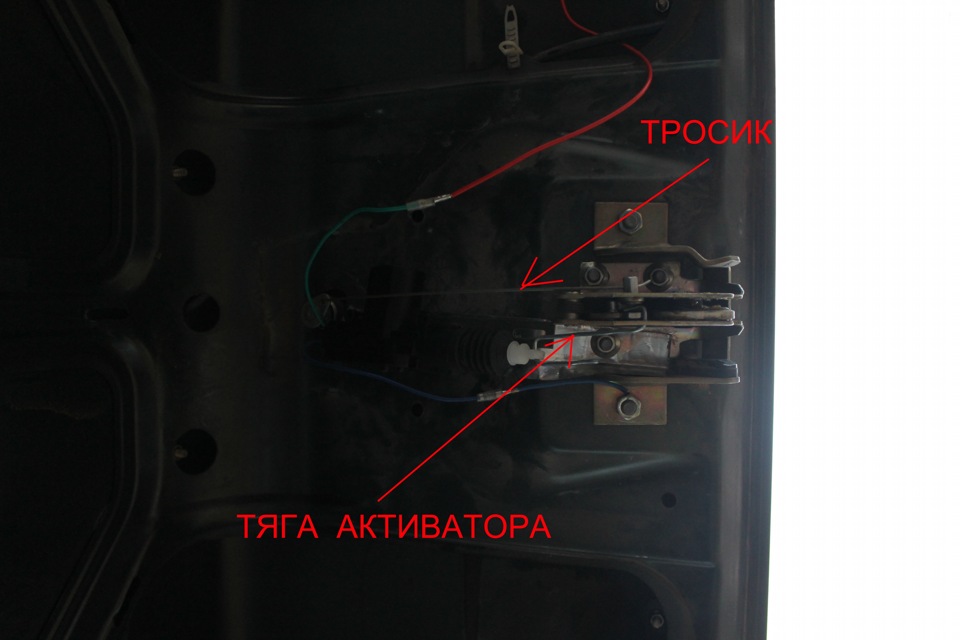

Саму тягу я прицепил не к той же собачке к которой идет трос для открывания багажника с ключа, а с другой стороны, там тоже есть собачка, которая так же при нажатии открывает багажник.

Тяга активатора и тросик(проволока) с замка(ключ) ни как не связаны! В самом замке есть два нажимных механизма по открыванию замка, расположены они друг на против друга.

По затратам:
1) Активатортягапланка2шурупа — 124 рубля
2) Реле — 57 рублей
3) Кнопка — 48 рублей
4) Провод — 5метров 50рублей
5) Клемма МАМА — 10шт 40 рублей

УХ ТЫ! МИСТИКА! ПРОБЕГ 66 319 Цена вопроса 319! Прякольна =)

Электропривод замка багажника ваз 2110

Часть выпускаемых комплектуется электроприводом замка багажника ваз 2110, аналогичным приводам замков задних дверей.

При нажатии на выключатель, расположенный слева на панели приборов ваз 2112, напряжение подается на моторедуктор, установленный на крышке багажника (двери задка).

Моторедуктор через тягу поворачивает рычаг блокировки замка, отпирая его. Неисправный моторедуктор ваз 2111 заменяют.

Схема включения замка багажника
1 – монтажный блок
2 – выключатель замка багажника
3 – моторедуктор замка багажника
А – к источникам питания
В – условная нумерация штекеров в колодке моторедуктора

Некоторые комплектации «десятки» завод-изготовитель оснастил опцией «открытие багажника с кнопки в салоне». При ее отсутствии есть возможность установить электропривод замка багажника своими руками.

Штатный электропривод замка багажника ВАЗ 2110, 2111, 2112

Схема подключения использовалась без реле:

Схема включения электропривода механизма дистанционного открытия замка багажного отделения: 1 — к источникам питания; 2 — монтажный блок; 3 — выключатель замка багажника; 4 — нумерация выводов в колодке разъемов мотор-редуктора; 5 — мотор-редуктор замка багажника

Истории наших читателей

«Гребаный таз. «

Всем привет! Меня зовут Михаил, сейчас расскажу историю о том, как мне удалось обменять двенашку на камри 2010г. Все началось с того, что меня стали дико раздражать поломки двенашки, вроде ничего серьезного не ломалось, но по мелочи, блин, столько всего, что реально начинало бесить. Тут и зародилась идея о том, что пора менять машину на иномарку. Выбор пал на таёту камри десятых годов.

Да, морально то я созрел, а вот финансово никак не мог потянуть. Сразу скажу, что я против кредитов и брать машину, тем более не новую, в кредит это неразумно. Зарплата у меня 24к в месяц, так что насобирать 600-700 тысяч для меня практически нереально. Начал искать различные способы заработка в интернете. Вы не представляете сколько там развода, чего только не пробовал: и ставки на спорт, и сетевой маркетинг, и даже казино вулкан, в котором удачно проиграл около 10 тысяч(( Единственным направлением, в котором мне, казалось, можно заработать – это торговля валютой на бирже, это называют форексом. Но когда начал вникать, понял что это оочень сложно для меня. Продолжил копать дальше и наткнулся на бинарные опционы. Суть та же, что на форексе, но разобраться намного проще. Начал читать форумы, изучать трейдерские стратегии. Попробовал на демо счете, потом завел реальный счет. Если честно начать зарабатывать удалось не сразу, пока понял всю механику опционов, слил около 3000 рублей, но как оказалось это был драгоценный опыт. Сейчас зарабатываю 5-7 тыс. рублей в день. Машину удалось купить спустя пол года, но как по мне это неплохой результат, да и дело не в машине, у меня изменилась жизнь, с работы естественно уволился, появилось больше свободного времени на себя и семью. Будете смеяться, но работаю прямо на телефоне)) Если ты хочешь изменить свою жизнь как я, то вот что советую сделать прямо сейчас:
1. Зарегистрируйтесь на сайте
2. Потренируйтесь на Демо-счете (это бесплатно).
3. Как только что-то будет получаться на Демо-счете, пополняйте РЕАЛЬНЫЙ СЧЕТ и вперед, к НАСТОЯЩИМ ДЕНЬГАМ!
Также советую скачать приложение на телефон, с телефона работать намного удобнее. Скачать тут.

Самостоятельная установка и подключение

Потребуется: актуатор, 4 метра провода, предохранитель, кнопка открывания багажника ВАЗ 2110, 4-х контактное реле.

При самостоятельной установке можно поступить по примеру завода-изготовителя, изготовив пластину для крепления актуатора по схеме:

Другой способ установки электропривода не предполагает использование специального крепления, но он исключит возможность открытия багажника снаружи.

Ослабить винт тяги привода замка.
Снять тягу привода замка.
Приложив к замку электропривод, отметить на усилителе крышки багажника отверстия для его крепления.
Просверлить два отверстия диаметром 5 мм.

Рассверлить отверстие в бобышке привода замка до диаметра 3 мм.
Изогнуть тягу, как показано на фото.
Закрепить электропривод скобой, продетой изнутри в усилитель крышки, и гайками, навернутыми на резьбовые концы скобы. Соединяем электропривод с замком тягой.
Кнопку устанавливаем в штатном месте.

Провода протягиваем под обшивкой потолка или под пластиковыми порогами по левой стороне кузова. Схема подключения электропривода багажника с использованием реле:

Данный способ установки электропривода замка багажника подходит также не только для современных автомобилей Лада (например, Лада Гранта, Лада Калина, Лада Приора и .т.д.), и для автомобилей иностранного производства.

Напомним, есть еще один интересный способ размещения кнопки – вместо замка багажника.

Электрозамок ваз 2110

В автомобиле Ваз 2110 электрозамки обычно устанавливаются на багажник. Тем не менее, прикрепить такой замок можно и к любой другой двери, которая есть на десятке.
Электрический замок выполняет ту же функцию, что и обычный, однако закрывается он не ключом, а специальным пультом. На ваз 2110 электропривод замка багажника способен выполнять важнейшие задачи.

Установка замка на багажник

Ваз 2110 электропривод замка двери

Для установки понадобятся такие инструменты:

Ваз 2110 багажник с электрозамком

Алгоритм установки

В ребре жесткости багажной крышки следует просверлить два небольших отверстия сферической формы. Сюда необходимо закрепить активатор.

Примечание: чтобы он лучше держался, его нужно прикрутить саморезами.

Отсоединить штатный замок, открутив две гайки. Для этого понадобится ключ на 10. Разобрать замок.

Ваз 2110 электрозамок багажника

В нем следует просверлить два небольших отверстия.

Примечание: их диаметр не должен иметь больше или меньше 2 мм. При этом, чем выше отверстия будут просверлены, тем будет лучше, иначе привод замка потом может задевать трос.

Взять приготовленный заранее стальной тросик. Его нужно просунуть в проделанные отверстия.
Собрать замок и установить его на предназначенное для этого место. Его необходимо отрегулировать, так как если этого не сделать, то крышка багажника будет сложно закрываться.

Ваз 2110 установка замков

Примечание: следует проверить, не цепляется ли шток замка за трос, так как это может осложнить эксплуатацию багажника.

Вытянуть шток активатора. Если тросики слишком длинные, то их следует укоротить. Однако прежде нужно определить их оптимальную длину.
На концы тросиков следует установить разъемы. Чтобы они лучше держались их необходимо обжать при помощи кримпера.
Их нужно установить на конце штока. В этом помогут винт и гайки. Чтобы их без труда закрутить, следует использовать ключ на 10 и отвертку.

Примечание: если надо укоротить длину тросиков, их не обязательно обрезать. Можно просто скрутить между собой.

Прежде чем закончить установку конструкции необходимо убедиться в том, что замок работает исправно. Чтобы это сделать, следует в один из входов активатора подать импульс на 12В, а другой вход подключить к массе.

Ваз 2110 устройство замков

Примечание: чаще всего к массе подключают провод черного цвета, а к другому (он может быть разных цветов) подается импульс.

Но это еще не все. Правильная установка не гарантирует того, что замок сразу же будет работать, ведь его нужно еще и правильно подключить.
При этом есть два разных варианта, которые позволяют подсоединить замок к сети. Рассмотрим их оба.

Вариант 1

Для его осуществления нужно:

Подключить активатор к каналу сигнализации. Обычно есть основной и дополнительный каналы. Так вот подключать активатор нужно именно ко второму.
Подать импульс на один из проводов активатора.

Примечание: управляющий импульс сигнализации обязательно должен быть отрицательным. Подключить его надо к 86 клемме реле.
Саму клемму нужно подключить к проводу активатора, по которому проходит импульс. Между ними должен быть предохранитель.

Вариант 2

Этот вариант намного проще.
Открытие багажника при этом будет осуществляться при нажатии кнопки в салоне:

Активатор подключить к выключателю.
Выключатель соединить с проводом, по которому проходит импульс через предохранитель(см.Ваз 2110: как проводится замена предохранителей).

Установка центрального замка

Обычно автомобили Ваз продаются без сигнализации. Многие даже и не считают нужным устанавливать ее, полагая, что машину никто не угонит.
Однако нужно быть бдительными, иначе можно остаться без своей любимой ласточки.
Чтобы установить центральный замок, нужно:

Приобрести центральный замок. Продается он в любом автомобильном магазине. В комплект входит блок управления, провода, два брелока с ключами, 4 активатора для каждой двери.

Примечание: лучше покупать замки нового образца, иначе будет слишком большая тяга при открытии двери.

Отверстия для проводки в десятке есть только на передних дверях, поэтому чтобы установить ее и на задние двери, следует проделать дополнительные. Для этого придется сверлить как саму дверь, так и стойку.

Примечание: при необходимости провести провода к стойке можно, используя штатные трубки, имеющие S -образную форму.

В то же время крепления для активаторов есть на каждой двери, поэтому ими можно воспользоваться без проблем.
Используя замки старого образца, необходимо в отверстие тяги вставить пластиковую втулку.

Примечание: все провода должны быть тщательно заизолированы, иначе в цепи может возникнуть короткое замыкание.

Неполадки в работе центрального замка

Неполадки в центральном замке

Концевик либо не зажат полностью, либо пережат. Обычно концевик отправляет команду к центральной системе, ввиду чего все двери также закрываются.
Однако если с дверью существует какая-нибудь проблема, то эта команда не срабатывает, поэтому дверь сразу же открывается обратно.
Возможно, шток задвинут не до конца. Из-за этого дверь не может закрыться полностью, поэтому и открывается.

Чтобы узнать, что в машине есть одна из этих проблем, следует:

Включить сигнализацию(см.Сигнализация на ваз 2110 — выбираем и устанавливаем сами), не выходя из машины.
Попробовать зажать кнопку замка до самого упора вниз.
Если при этом дверь не открывается, значит одна из этих неполадок есть.

Установить электрозамок можно и своими руками. Однако нужно быть очень внимательными в процессе такой работы.
Цена домашнего ремонта составляет всего около 600 рублей. Прежде чем приступать к замене, стоит пересмотреть фото и видео на эту тему. Инструкция также не будет лишней.

Электропривод замка багажника ВАЗ 2105, ВАЗ 2107

За основу электропривода был взят штатный замок багажника, он был куплен за 25 рублей. После этого я начал разбираться как он работает. Для этого его было необходимо его открыть. Замок одноразовый, у него стоят типа заклепок, которые я быстренько высверлил обычной дрелью.

Разобранный замок

Данный замок состоит из двух половинок. Внутри оказалось две железочки и одна пружинка. Все просто до безобразия. Одна железочка взаимодействует с ответной частью замка, а вторая фиксирует первую в закрытом положении и открывает когда на нее воздействует личинка замка.

Принцип работы:

Разобравшись с конструкцией я в первую очередь заказал токарю замену старых заклепок новыми болтами аналогичной формы, только в том месте где раньше было расклепано я заказал сделать резьбу М4. Дело в том, что эти заклепки является не только крепежом двух половинок, но и осями для двух железочек, поэтому новые болты надо делать максимально идентичными со старыми заклепками. Для того чтобы замок закрылся (соединить две половинки) пришлось отпилить у пластмассовой части верхнюю часть, именно там и будет перемещаться удлинитель.

Затем я смазал все части замка. Очень важно то, что когда стягиваешь половинки замка гайками, главное не переусердствовать. Так как если затянуть слишком сильно, то железочки перемещения теряют свободу перемещения и начинают клинить. В любом случае нужно проверять чтобы железочки не болтались и не зажимались.

После всех действий примеряем замок на его штатное место. Если удлинитель окажется слишком длинным укорачиваем его по месту. После того как определились с длинной удлинителя сверлим в нем (в удлинителе) отверстие диаметром 4,5 — 5 мм. Отверстие надо сверлить максимально ближе к концу удлинителя (будет больше рычаг). После этого крепим замок окончательно, проверяем чтобы он нормально открывался ключом (лучше это сделать не захлопывая багажник, а просто имитируя его закрытие вручную), и регулируем таким образом чтобы крышка багажника при закрытии заняла нормальное положение. Теперь берем обычный дверной привод. Покупать лучше привод известных фирм (это тема отдельного разговора), еще лучше взять «усиленный» привод, это когда сила его открытия не 3-4 кг, а 7-8 кг. Такие привода нормальные установщика ставят в задние двери, особенно Волг. В комплекте с самим приводом идет кронштейн в виде полоски с множеством дырок (нам оно не надо), переходника в виде кубика с тремя болтами (оно нам тоже не надо) и стерженьком с развальцовкой с одной стороны (вот он нам и нужен).

Берём привод и примеряем его на крышку багажника.

Я крепил привода двумя саморезами, которыми крепят гипсокартон (я эти саморезы сразу полюбил). Вместо шайб использовал две гайки. Теперь одна из самых ответственных и точных операций — загибание стерженька (тяги) по месту. Надо вручную подвигать привод вперед-назад, подвигать удлинитель и определиться какой длинны и формы должна быть тяга. Я попал с первого раза. Как выглядит эта тяга тоже хорошо видно на фото.

Теперь наступил самый ответственный момент и пришло время ответить на главный вопрос — хватит ли усилия дверного электропривода для открытия замка багажника. У меня был стандартный электропривод фирмы SATURN. После завершения установки я вывел два провода от привода наружу багажника и закрыл крышку багажника. После установки всё работало прекрасно.

Ваз 2110: электрозамки и их функции

Электрозамок ваз 2110

Установка замка на багажник

Ваз 2110 электропривод замка двери

Для установки понадобятся такие инструменты:

Отвертка
Ключ на 10
Тонкий трос из стали длиной до 20 см
Дрель
Активатор, обладающий усилием более 5 кг
Провода
Кримпер
Реле
Разъемы
Колодка на реле

Ваз 2110 багажник с электрозамком

Алгоритм установки

В ребре жесткости багажной крышки следует просверлить два небольших отверстия сферической формы. Сюда необходимо закрепить активатор.

Примечание: чтобы он лучше держался, его нужно прикрутить саморезами.

Отсоединить штатный замок, открутив две гайки. Для этого понадобится ключ на 10. Разобрать замок.

Ваз 2110 электрозамок багажника

В нем следует просверлить два небольших отверстия.

Примечание: их диаметр не должен иметь больше или меньше 2 мм. При этом, чем выше отверстия будут просверлены, тем будет лучше, иначе привод замка потом может задевать трос.

Взять приготовленный заранее стальной тросик. Его нужно просунуть в проделанные отверстия.
Собрать замок и установить его на предназначенное для этого место. Его необходимо отрегулировать, так как если этого не сделать, то крышка багажника будет сложно закрываться.

Ваз 2110 установка замков

Примечание: следует проверить, не цепляется ли шток замка за трос, так как это может осложнить эксплуатацию багажника.

Вытянуть шток активатора. Если тросики слишком длинные, то их следует укоротить. Однако прежде нужно определить их оптимальную длину.
На концы тросиков следует установить разъемы. Чтобы они лучше держались их необходимо обжать при помощи кримпера.
Их нужно установить на конце штока. В этом помогут винт и гайки. Чтобы их без труда закрутить, следует использовать ключ на 10 и отвертку.

Примечание: если надо укоротить длину тросиков, их не обязательно обрезать. Можно просто скрутить между собой.

Прежде чем закончить установку конструкции необходимо убедиться в том, что замок работает исправно. Чтобы это сделать, следует в один из входов активатора подать импульс на 12В, а другой вход подключить к массе.

Ваз 2110 устройство замков

Примечание: чаще всего к массе подключают провод черного цвета, а к другому (он может быть разных цветов) подается импульс.

Но это еще не все. Правильная установка не гарантирует того, что замок сразу же будет работать, ведь его нужно еще и правильно подключить.
При этом есть два разных варианта, которые позволяют подсоединить замок к сети. Рассмотрим их оба.

Вариант 1

Для его осуществления нужно:

Подключить активатор к каналу сигнализации. Обычно есть основной и дополнительный каналы. Так вот подключать активатор нужно именно ко второму.
Подать импульс на один из проводов активатора.

Примечание: управляющий импульс сигнализации обязательно должен быть отрицательным. Подключить его надо к 86 клемме реле.
Саму клемму нужно подключить к проводу активатора, по которому проходит импульс. Между ними должен быть предохранитель.

Вариант 2

Этот вариант намного проще.
Открытие багажника при этом будет осуществляться при нажатии кнопки в салоне:

Активатор подключить к выключателю.
Выключатель соединить с проводом, по которому проходит импульс через предохранитель(см.Ваз 2110: как проводится замена предохранителей).

Установка центрального замка

Приобрести центральный замок. Продается он в любом автомобильном магазине. В комплект входит блок управления, провода, два брелока с ключами, 4 активатора для каждой двери.

Примечание: лучше покупать замки нового образца, иначе будет слишком большая тяга при открытии двери.

Отверстия для проводки в десятке есть только на передних дверях, поэтому чтобы установить ее и на задние двери, следует проделать дополнительные. Для этого придется сверлить как саму дверь, так и стойку.

Примечание: при необходимости провести провода к стойке можно, используя штатные трубки, имеющие S -образную форму.

В то же время крепления для активаторов есть на каждой двери, поэтому ими можно воспользоваться без проблем.
Используя замки старого образца, необходимо в отверстие тяги вставить пластиковую втулку.

Примечание: все провода должны быть тщательно заизолированы, иначе в цепи может возникнуть короткое замыкание.

Неполадки в работе центрального замка

Неполадки в центральном замке

Концевик либо не зажат полностью, либо пережат. Обычно концевик отправляет команду к центральной системе, ввиду чего все двери также закрываются.
Однако если с дверью существует какая-нибудь проблема, то эта команда не срабатывает, поэтому дверь сразу же открывается обратно.
Возможно, шток задвинут не до конца. Из-за этого дверь не может закрыться полностью, поэтому и открывается.

Чтобы узнать, что в машине есть одна из этих проблем, следует:

Включить сигнализацию(см.Сигнализация на ваз 2110 — выбираем и устанавливаем сами), не выходя из машины.
Попробовать зажать кнопку замка до самого упора вниз.
Если при этом дверь не открывается, значит одна из этих неполадок есть.

Статьи:

Анонс:

Как приятно — нажал на клавишу в салоне — багажник открылся. Или на брелке сигнализации. Или скорее неприятно другое: вот ты сидишь в машине, из здания вышел твой пассажир и просит открыть багажник. Надо заглушить двигатель, надо выйти из машины, повернуть ключ, открыть багажник, снова повернуть ключ, вернуться в салон и завести двигатель. Лень? Конечно.

Собственно, на моей предыдущей машине уже был установлен замок багажника, разве что он не управлялся от сигнализации. На этой машине я данный недостаток решил исправить.

Чем дергать

Есть три варианта устройств, которыми можно воспользоваться:
1. обычный соленоид, любой китайский
2. усиленный соленоид
3. специальный соленоид для багажника

Можно использовать первый, однако может не хватить усилия. Усилия второго должно хватить. Что касается третьего, то он может просто не подойти по габаритам и явных преимуществ перед вторым не имеет. Кстати, в последних Волгах, которые 31105 используется именно соленоид второго типа.

Что касается подключения. Кнопку я использовал 3 контактную, называется она «Кнопка открывания крышки багажника 2110». Коммутация у кнопки следующая: при нажатой кнопке коммутируются контакты 1 и 2, при отжатой — 1 и 3. Прекрасно помещается в отверстие, находящиеся справа от руля непосредственно под индикатором АПС-4. По умолчанию отверстие закрыто заглушкой.

Электрическая часть

В автомобилях 10 семейства подключение выполнено следующим образом: кнопка разрывает плюс, идущий с монтажного блока. Примерно так у меня все это и было реализовано на предыдущей машине. В этот раз я решил пойти другим путем — собственно подачей напряжения управляет реле, а вот реле зайдествуется либо по нажатию кнопки, либо с помощью охранной системы. Особенность подключения замка багажника к практически любой охранной системе — невозможность подключения напрямую — очень малое число систем имеет в своем составе силовой выход на замок багажника, в основном он слаботочный. Кстати, в использовании именно специальной функции, а не дополнительного канала есть свое преимущество — на время открытия багажника система отключит концевик багажника, а после закрытия крышки снова возьмет данную зону под охрану.

Итак, как это выглядит в моем случае: контакты 30 и 85 — на «+», на 86 приходит провод с контакта 1 кнопки, с 87 забираем «+» на соленоид. На самой кнопке контакт 2 подключаем к массе, контакт 3 — к выходу отпирания багажника сигнализации.

Механическая часть

Собственно, у меня 99. Пробовал разные варианты и в конце-концов остановился на том, что ниже будет показан в картинках. Для его изготовления нужен кусок металла (я использовал пластинку, которая идет в комплекте с соленоидом), метчик, небольшой болт и напильник. Что касается напильника, он нужен чтобы распилить один из пазов пластинки для вхождения в нее штатной ответной части замка. К сожалению, фотоаппарат у меня отсутствует, поэтому фотографии не мои, где-то нашел. Правда, там изображен как раз простой соленоид, но лучше не экономить чтобы не сверлить потом в машине лишние дырки — у усиленных и простых точки крепления не совпадают.

Затраты

реле 4 контактное с колодкой — 25 р
кнопка — 35р
соленоид — 150р
провод 10м — 50р

Регулировка

Когда будете ставить замок, необходимо обратить внимание на то чтобы трос имел некую слабину, а также вообще на правильность регулировки. В случае неправильной регулировки багажник можно будет открыть с рывка, резко потянув его на себя и вверх.

Изучаем конструкцию и возможные виды тюнинга багажника автомобиля ВАЗ 2110

Приобретая транспортное средство, собственник немало внимания уделяет багажному отделению.

Описание багажника

Конструктивно багажник на ВАЗ 2110 представляет собой ограниченное пространство в кормовой части кузова автомобиля, выделенное для перевозки грузов, водительского ЗиПа, запасного колеса и личных вещей собственника транспортного средства. Эта полость в кузове автомобиля сверху закрывается крышкой багажника, которая является цельнометаллическим кузовным элементом, а пружина багажника предохраняет изделие от деформации и компенсирует ударное действие при закрывании.

Что любопытно, пружина багажника встречается в специализированных магазинах автозапчастей под названием «торсион багажного отделения», по креплениям подходит для установки на иномарки (Шевроле Ланос), активно пользуемые на территории Российской Федерации. В качестве запирающего устройства применяется замок багажника, действие которого основано либо на механическом, либо автоматическом запирании изделия. В ВАЗ 2110 электропривод багажника может быть установлен в качестве штатного замка запирания. Элементом открывания служит кнопка багажника, схема подключения которого расположена ниже

Теперь неопытным автолюбителям, наверное, понятно, как открыть багажник и их действия при закрывании этого элемента. Принцип действия этого компонента основан на следующей схеме: от предохранительного устройства блока монтажа ток транслируется к переключателю, который находится на приборной панели слева. При переключении в рабочее положение подается импульс на моторедуктор, который с помощью тяги перемещает блокировочный рычаг багажного замка и открывает его.

Этот механизм аналогичен устройству, используемому в дверных замках «десятки». При несрабатывании электропривода багажника требуется провести проверку предохранительного устройства и контакт «массы» проводки черного цвета, идущей от моторедуктора. Правда, при этом не открывается багажник, если крышка изделия находится в закрытом состоянии. Это изделие не ремонтируется, а заменяется на другой механизм. В багажнике ВАЗ 2110 предусмотрен лючок с внутренней стороны, который открывается со стороны багажного отделения и предназначен для открывания при необходимости перевозки изделий, негабаритных по длине.

Штатное багажное отделение по конфигурации крышки багажника «десятки», цена на которую приемлема, отделывается специальным уплотнителем, который весит в демонтируемом состоянии около 1 кг, и ориентировочно имеет размеры 1570x30x30 мм. Иногда так случается, что в автомобиле ВАЗ 2110 вода в багажнике, а водитель не знает причину ее появления. Здесь, безусловно, надо смотреть герметичность уплотнительной прокладки.

Полезный объем багажника ВАЗ 2110, в зависимости от модификации «десятки» составляет величину в пределах от 430 до 450 л при средних размерах багажника 14500х8600х5000 мм. Световое обеспечение багажного отделения или освещение багажника, входит в общую схему электрооборудования транспортного средства. В автомобиле ВАЗ 2110 подсветка багажника монтируется на полке изделия.

Установленная крышка багажника на «десятке», имеет увеличенную кормовую часть, что дало возможность панель задка изготовить ниже. Это позволило осуществлять погрузку и разгрузку транспортного средства более комфортным действием. На этом компоненте багажника ВАЗ закреплена накладка крышки в виде светоотражательного элемента и другая оснастка экстерьера «десятки». Необходимо добавить, что первые партии крышек багажника автомобиля Лада дестяой модели были оборудованы технологическими отверстиями под спойлер крышки багажника, который выполняет важную функцию.

Такой спойлер крышки багажника снижает вихревые потоки при отрывании струи воздуха от кузовных элементов и при этом уменьшается встречное сопротивление воздушных масс. Эта накладка на багажник, кроме улучшения аэродинамики транспортного средства, придает еще стильный вид экстерьеру автомобиля.

Самостоятельное подключение электронной кнопки открытия багажника можно проделать, используя схему открывания багажника, которую можно посмотреть ниже

Реле с пяти контактами обеспечивает работу активационного элемента в режиме втягивания. Однако, если поменять в электропроводке провода синего и зеленого цвета, то схема будет работать на выталкивание активатора.

Тюнинг багажника

Вариантов тюнинга багажника в Сети достаточно много, рассмотрим самый распространенный из них – оформление багажного отделения из фанерных листов. Необходимо определится с внутренним оформлением этого отсека салона, какой будет пол багажника, сабвуфер и т.д. Места крепления должны быть сделаны потайными, чтобы их не было заметно. Нарисовав чертеж будущего багажного отделения, из картона вырезаем лекала для компонентов интерьера этого отсека.

После этого фигурной электропилой (лобзиком) вырезаем из фанеры составные части вновь создаваемого багажника «десятки» и компонуем из элементов готовое изделие. Рекомендуется для длительного использования обработать фанерные изделия олифой.

На заключительной стадии работ по тюнингу багажника требуется сделать перетяжку изделия. Материалом для производства работ может послужить любая основа по вкусу собственника автотранспортного средства, для простоты выбираем карпет или заменитель кожи. Перетяжка осуществляется либо наклеиванием лицевой и изнаночной стороны на фанерный каркас, либо применить степлер с закрепительными скобами.

Тюнингованный багажник ВАЗ 2110 несколько меньше штатного изделия, но он стильный и приносит дополнительную пользу, участвуя в шумоизоляции своими руками, которая заметно облегчает процесс вождения автомобиля.
