Комбинация приборов 2170-3801010-04 на ВАЗ Приора

• Производитель: ИТЭЛМА
• 0 отзывов

• Описание
• Характеристики
• Видео
• Доставка
• Оплата
• Отзывы <0 ? ‘(‘ + product.reviewsCount +’)’ : »>>

Уважаемые покупатели, во избежание ошибок при отправке электронной комбинации приборов (ЭКП), в строке «Комментарий» указывайте модель вашего автомобиля, год выпуска и месяц.

Перед отправкой мы проверяем все комбинации на работоспособность, исключая вероятность брака.

Электронная комбинация приборов выполняет функцию отображения всех необходимых водителю параметров автомобиля. В комбинации приборов объединились все контрольно-измерительные приборы – лампы подсветки, контрольные лампы, указатели уровня и температуры охлаждающей жидкости, указатель уровня топлива, спидометр, тахометр, часы, термометр, счетчик общего и суточного пробега автомобиля.

Комбинация приборов закреплена в гнезде панели приборов двумя винтами и облицована пластмассовым щитком.

Для того чтобы не повредить стекло комбинации приборов, не очищайте его растворителями.

В большинстве моделей установлен встроенный маршрутный компьютер, который помогает водителю знать про все параметры и состояние двигателя автомобиля в настоящее время.

Электронные комбинации приборов могут отображать сроки диагностики автомобиля, показывать динамические характеристики и сигнализировать об опасности аварийности.

Встроенный бортовой компьютер оперативно оповестит о перегреве двигателя, падении или повышении напряжения бортовой сети, покажет и расшифрует любые ошибки контроллера.

Приборная панель на машине Лада Приора имеет улучшенные характеристики по сравнению с предыдущими моделями отечественного автопрома. В комбинацию приборов встроено 24 сигнализатора, которые загораются при определенных условиях или неисправностях.

1.Тахометр. Показывает частоту вращения коленчатого вала двигателя. Шкала имеет деления от 0 до 7, цена деления 0,5. Для того чтобы узнать частоту вращения коленчатого вала в мин -1 , нужно показания тахометра умножить на 1000. Зона шкалы красного цвета — опасный для двигателя режим работы. Не допускайте превышение максимально разрешенной частоты вращения коленчатого вала двигателя (порог – 6000 мин -1 ).

2.Контрольная лампа включения левого указателя поворота (со светофильтром зеленого цвета в виде стрелки) загорается мигающим светом при включении левого указателя поворота (синхронно с ним). Мигание контрольной лампы с удвоенной частотой сигнализирует о перегорании лампы в каком-либо указателе поворота.

3.Спидометр индукционного типа показывает, с какой скоростью в данный момент движется автомобиль. Шкала проградуирована от 0 до 200 км/ч, цена деления 10 км/ч. Привод спидометра электрический от датчика, установленного на картере коробки передач.

4.Контрольная лампа включения правого указателя поворота.

5.Указатель температуры жидкости в системе охлаждения двигателя. Если стрелка указателя вступает в красную зону (больше 115 °С), что означает перегрев двигателя, то раздается постоянный (в течение 5 с) звуковой сигнал. Он будет повторяться до тех пор, пока стрелка не выйдет из красной зоны (меньше 110 °С). Если стрелка находится в красной зоне, следует остановиться, дать двигателю остыть и устранить причину перегрева.

Не допускайте эксплуатацию автомобиля с перегретым двигателем, так как это приведет к серьезным поломкам двигателя.

6.Указатель уровня топлива. Переход стрелки в красную зону шкалы указывает на необходимость дозаправки во избежание перебоев в работе двигателя.

7.Сигнальная лампа резервного остатка топлива. Загорается оранжевым светом при необходимости дозаправки автомобиля во избежание перебоев в работе двигателя. Одновременно с загоранием сигнальной лампы раздается прерывистый (2 повторных включения/выключения длительностью 0,25 с) звуковой сигнал.

Никогда не допускайте полной выработки топлива. Это может привести к повреждению топливного насоса и к аварийной ситуации из-за остановки вашего автомобиля на дороге.

8.Кнопка сброса показаний счетчика суточного пробега и переключения режимов работы жидкокристаллического дисплея маршрутного компьютера. Нажатием на кнопку при неподвижном автомобиле устанавливают на ноль счетчик суточного пробега в жидкокристаллическом дисплее или выбирают режим показа суточного или общего пробега.

9.Контрольная лампа включения аварийной сигнализации (со светофильтром красного света). Загорается мигающим светом при включении аварийной сигнализации.

10.Контрольная лампа электроусилителя рулевого управления (подключена, если на автомобиль установлен электроусилитель рулевого управления). Загорается оранжевым светом при включении зажигания и гаснет после пуска двигателя.

Загорание контрольной лампы электроусилителя рулевого управления при работающем двигателе указывает на неисправность электроусилителя, которую необходимо устранить. Эксплуатация автомобиля с неисправным рулевым управлением опасна для жизни.

11.Контрольная лампа включения дальнего света фар (со светофильтром синего цвета) указывает на включение дальнего света фар.

12.Контрольная лампа включения наружного освещения (со светофильтром зеленого цвета) указывает на включение габаритных огней в фарах и задних фонарях.

13.Контрольная лампа включения стояночного тормоза (со светофильтром красного цвета) загорается при включенном зажигании, если автомобиль заторможен стояночным тормозом.

14.Сигнальная лампа подушек безопасности (подключена, если в автомобиле установлены подушки безопасности). Загорается оранжевым светом при включении зажигания и после пуска двигателя гаснет.

При загорании сигнальной лампы во всех других случаях немедленно обратитесь в сервис. Помимо возможного отказа в аварийной ситуации, она может неожиданно сработать во время движения, что приведет к тяжелым последствиям.

15.Сигнальная лампа аварийного падения давления масла (со светофильтром красного цвета) загорается при включении зажигания и предупреждает о том, что давление в системе смазки двигателя ниже нормы. При работающем двигателе горящая сигнальная лампа и постоянный (в течение 5 с) сигнал зуммера указывают на недостаточное давление в системе смазки двигателя.

Эксплуатация автомобиля с неисправной системой смазки может привести к серьезным поломкам двигателя.

16.Контрольная лампа иммобилизатора. Загорается оранжевым светом и отображает состояние иммобилизатора (управление электронной противоугонной системой).

17.Жидкокристаллический дисплей. Верхняя строка отображает по выбору общий или суточный пробег, а нижняя строка — время, температуру наружного воздуха или функции бортового компьютера.

18.Сигнальная лампа непристегнутого ремня безопасности водителя (может быть подключена в вариантном исполнении). Загорается красным светом при включении зажигания, если не пристегнут ремень безопасности водителя. Одновременно с загоранием лампы раздается прерывистый (5 повторных циклов) сигнал зуммера.

19.Сигнальная лампа разряда аккумуляторной батареи (со светофильтром красного цвета) загорается при включении зажигания. Горение лампы сопровождается прерывистым (5 повторных включений/выключений по 0,5 с) сигналом зуммера. Сразу после пуска двигателя лампа должна погаснуть. Горение лампы или ее свечение вполнакала при работающем двигателе указывает на отсутствие зарядного тока, вызванное неисправностью генератора или регулятора напряжения либо слабым натяжением (обрывом) ремня привода генератора.

Движение автомобиля с горящей лампой запрещается, так как, помимо полного разряда аккумуляторной батареи, это может указывать на замыкание в цепи зарядки, что чревато пожаром.

20.Сигнальная лампа аварийного состояния тормозной системы (со светофильтром красного света). Загорается при включении зажигания и гаснет после пуска двигателя. Загорание лампы аварийного состояния тормозной системы и сигнал зуммера (5 повторных включений) при работающем двигателе свидетельствуют о падении уровня тормозной жидкости ниже метки «MIN» на бачке главного цилиндра тормоза

Эксплуатация автомобиля с неисправной тормозной системой запрещена.

21.Сигнальная лампа отключенной подушки безопасности переднего пассажира (подключена в вариантном исполнении).

22.Сигнальная лампа неисправности электронного распределителя тормозных сил(подключена в вариантном исполнении). Лампа загорается красным светом при включении зажигания и через 2 с гаснет (режим самотестирования).

23.Сигнальная лампа антиблокировочной системы тормозов (подключена в вариантном исполнении, если на автомобиле установлена антиблокировочная система тормозов). Лампа загорается красным светом при включении зажигания и через 2 с гаснет (режим самотестирования). Горение лампы при работающем двигателе указывает на неисправность антиблокировочной системы.

Внимание: Во всех других случаях загорание сигнальной лампы антиблокировочной системы тормозов свидетельствует о возникновении неисправности, которую необходимо устранить на специализированной станции технического обслуживания, так как торможение происходит без участия ABS.

24.Сигнальная лампа «ПРОВЕРЬТЕ ДВИГАТЕЛЬ». Загорается оранжевым светом при включении зажигания и после пуска двигателя гаснет.

Горение сигнальной лампы «ПРОВЕРЬТЕ ДВИГАТЕЛЬ» при работающем двигателе обусловлено неисправностью системы управления двигателя (системы впрыска топлива). Это не означает, что двигатель необходимо немедленно остановить, так как в этом случае система управления двигателем переходит на аварийные режимы, позволяющие двигателю работать в условиях, близких к нормальным. Однако причину неисправности нужно устранить как можно быстрее, потому что длительная эксплуатация автомобиля с горящей лампой может привести к увеличению расхода топлива, ухудшению тяговых характеристик автомобиля и к поломкам двигателя.

Установка ЭКП может производиться самостоятельно, не обращаясь в специализированные сервисы обслуживания, для этого ЭКП комплектуется всеми проводами и инструкцией.

Другие артикулы товара и его аналогов в каталогах: 21700380101004.

ВАЗ- 21 70 , ВАЗ — 21 71 , ВАЗ — 21 72 .

Любая поломка – это не конец света, а вполне решаемая проблема !

Уважаемые покупатели и посетители ! Обращаем Ваше внимание что Мы отправляем заказы из города Тольятти !

Перед отправкой тчательно проверим, бережно упакуем и быстро доставим на Почту России или в транспортную компанию !

Удачных Вам покупок !

Уважаемые посетители и покупатели обращаем Ваше внимание какими способами можно оплатить заказы

Оплатить любой кортой на сайте за заказ и доставку. Есть так же Вариант оплатить только за заказ — а за доставку оплатить при получении товара

Если Вы желаете оплатить заказ при получении товара то Вам мы сможем отправить только Почтой России — Наложенным платежом. Просим Вас только оплатить доставку.

Комбинация приборов Gamma GF822S на Лада Приору

Цена при заказе в интернет-магазине.

Если вы проживаете в Самаре и хотите приобрести товар в интернет-магазине, то вам необходимо будет оформить заказ, выбрав Способ доставки «Курьером по Самаре».

Цена, по которой товар продается в розничном магазине по адресу: г. Самара, ул. Ново-Садовая, 305а, ТЦ «Апельсин».

Если цена розничного магазина не указана, то в розничном магазине товар продается по цене интернет-магазина.

Это статус товара, отображающий информацию о наличии товара на складе.

Данный товар есть на складе магазина, и будет отправлен вам в кратчайшие сроки без предзаказа.

На данный момент этого товара нет в наличии, но мы ожидаем его поступления от производителя. Как только товар поступит в магазин, он будет отправлен вам.

Сроки поступления товара в магазин вам сообщит оператор.

Данного товара нет в наличии на складе магазина, но мы сможем привезти его специально для вас, если вы оформите заказ.

Товары, поставляемые «под заказ» отправляются только при 100% предоплате.

Сроки поставки вам сообщит оператор.

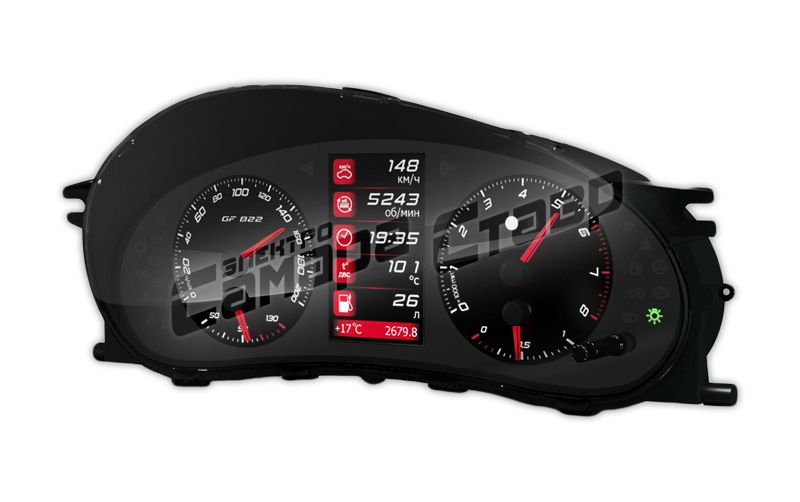

Электронная комбинация приборов Gamma GF822S Приора предназначена для установки на автомобили семейства Лада Приора выпускаемые с 2007 по май 2012 г.в.

Дисплей — ЖК TFT с RGB подсв. 4,3″ (272х480)
Отображение до 5 параметров одновремено.
Установка — штатное место. Обновление ПО.
Работа с парктроником. Сброс ошибок ЭБУ.

Описание комбинации приборов Gamma GF822S

Стрелочная электронная комбинация приборов Gamma GF822S имеет встроенный бортовой компьютер который обладает более 80 функциями. На данной комбинации приборов применен новый графический 4-х дюймовый цветной TFT-дисплей высокого разрешения и мощный ARM-процессор. Гибкие цветовые настройки интерфейса позволят подчеркнуть индивидуальность Вашего автомобиля. Применение технологии OPTITRON и высокая контрастность дисплея делают считывание параметров еще более комфортным.

Работает с электронной педалью газа.

Внимание: Для автомобилей семейства Лада Приора с CAN-шиной (автомобили с июня 2012 по сентябрь 2013 г.в.) необходим переходник GF921.
На Приору 2 комбинация приборов не идет, даже с переходником. Покупайте Gamma GF 823.

Спортивная КЭП Gamma GF 822S устанавливается на Автомобили «Приора», «Калина» и 2110. Имеет современный дизайн, с дисплеем диагональю 4,3″ и отображает момент переключения передач.

Устанавливается ЭКП так же и на машины серии Лада Калина и ВАЗ 2110 с европанелью.

Строгий дизайн шкал приборов придает комбинации приборов совершенно новый вид. При создании ЭКП Gamma GF822S были учтены пожелания владельцев «спортивных» автомобилей Лада Приора это: разметка тахометра увеличена до 8 000 оборотов, внедрены сигнализаторы переключения передач Shift Light. Переработанный алгоритм работы стрелочных указателей позволил повысить скорость их работы.

На комбинации приборов Gamma GF822S применен оригинальный дизайн света, т.е. при включении зажигания сначала загораются стрелочные указатели, затем дисплей и лишь после этого шкалы приборов.

Изменения не обошли и функциональную часть Gamma GF822S. Добавлены предупреждения о: превышении скорости, движении автомобиля с выключенным ближним светом, включенных габаритных огнях при выключенном зажигании, недостаточном уровне тормозной жидкости, необходимости технического обслуживания, недостаточном давлении масла при работающем двигателе, выходе напряжения АКБ за допустимый диапазон, движении с активированным ручным тормозом, отсутствии заряда АКБ от генератора.

При разработке комбинации приборов особое внимание было уделено функциям, связанным с Вашей безопасностью. Теперь Вы можете провести диагностику или увидеть текущие параметры электропакета, усилителя руля, подушки безопасности, ABS.

К комбинации приборов может быть подключен парктроник Gamma GF 801 производства ООО «FERRUM». Информация с парктроника будет отображаться на дисплее комбинации приборов Gamma GF822S.

У комбинации Gamma GF822S есть возможность обновления программного обеспечения. Для обновления ПО необходимо воспользоваться K-Line-адаптером, программатором Gamma GF 910 производства «FERRUM».

Комбинация приборов Gamma GF822S устанавливается на:

• ВАЗ 2170, ВАЗ 2171, ВАЗ 2172 — Лада Приора с 2007 по 05.2012 г.в.
• ВАЗ 1117, ВАЗ 2118, ВАЗ 2119 — Лада Калина
• ВАЗ 2110, ВАЗ 2111, ВАЗ 2112 — европанель

Совместима с контроллерами:

• BOSCH M1.5.4/MP7.0/M7.9.7/17.9.7
• Январь 5.1/VS 5.1/7.2/M73 (Евро-3)/M74

Функциональность:

Режим «Органайзер»:

• Текущее время.
• Дата.
• День недели.
• Температура воздуха за бортом.

Режим «Отчёты»:

• Средний расход топлива, л/100 км.
• Средняя скорость автомобиля, км/час.
• Общий расход топлива, л.
• Расход топлива в пути, л.
• Расход топлива при простое, л.
• Время простоя.
• Время в пути.
• Время работы двигателя.
• Пробег, км.

Режим «Спорт-экран»:

• Время прохождение мерного участка.
• Время разгона до 100 км/ч.
• Максимальную скорость при прохождении мерного участка.
• Обороты двигателя.
• Текущую скорость.
• Максимальные обороты двигателя при прохождении мерного участка.

Режим «Техобслуживание»:

• Замена масла ДВС и КПП.
• Свечей.
• Ремня ГРМ.
• Замена воздушного и топливного фильтров.

Режим «Диагностика»:

• Считывать коды неисправностей.
• Сбрасывать все накопленные ошибки ЭБУ.
• Просмотреть версию ЭБУ.
• Просмотреть версию по КЭП.
• Просмотреть контрольную сумму ПО КЭП.
  *примечание: данные операции возможны только в режиме активной К-линии.

Дисплей:

• Яркость день/ночь.
• Постоянная яркость.
• Контрастность.
• Инверсия.
• Язык русский/английский.

Звук:

• Вкл./откл. встроенного динамика.

Автомобиль:

• Мерный участок.
• Ограничение температуры двигателя.
• Ограничение скорости.
• Ограничение оборотов.
• Коррекция температуры ДВТ.
• Инициализация начального пробега, автомобиля.

Маршрутные параметры:

• Текущая скорость автомобиля за поездку при движении автомобиля.
• Максимальная скорость автомобиля за последний километр.
• Средняя скорость автомобиля за поездку.
• Мгновенный расход топлива.
• Средний расход топлива.
• Общий расход топлива.
• Уровень топлива в баке.
• Прогноз пробега автомобиля на остатке топлива.
• Время пробега.
• Время простоя.
• Пробег.
• Максимальная скорость за поездку.

Текущие параметры:

• Температура двигателя.
• Обороты двигателя.
• Положение дроссельной заслонки.
• Расход воздуха.
• Напряжение борт сети.
• Угол опережения зажигания.
• Мгновенный расход топлива.

Аварийный сигнализатор:

• опасный уровень тормозной жидкости,
• превышение температуры охлаждающей жидкости,
• низкое давления масла,
• превышение оборотов двигателя,
• низкое или высокое напряжение АКБ,
• превышение лимита скорости,
• будильник,

Сообщение при включении зажигания:

• Источник сброса-пропадания питания и сбой ПО КЭП.
• Сброс параметров ПО.
• Приветственное сообщение в начале поездки.
• Наступление сроков ТО из списка.
• Включенный маршрут.
• Низкий уровень топлива.

Технические характеристики:

Рабочий диапазон напряжения питания: — 10.5 . 17.0 В.

Максимальный ток потребления при напряжении питания 13.5 В не более:

• при выключенном зажигании 11 мА.
• при включенном зажигании до 1.3 А.

Внимание в случае попытки самостоятельного вмешательства в конструкцию прибора для решения проблемы, прибор автоматически снимается с гарантии, в данном случае ремонт прибора идет платный.

Комбинация приборов «FLASH X104» ВАЗ 1117-1119 /Лада-Калина/, 2170-2172 /Лада-Приора/, 2110-2112 (с «новой» панелью приборов)

Комбинация приборов FLASH X104 для автомобилей ВАЗ 1117-1119 (Лада-Калина), 2170-2172 (Лада-Приора), ВАЗ 2110-2112 (с «новой» панелью приборов)

Характеристики

• Марка ВАЗ
• Модель автомобиля ВАЗ 2110, 2111, 2112, Kalina 1, Priora
• Производитель FLASH
• Подкатегория товара Комбинации приборов
• Категория товара ЭЛЕКТРООБОРУДОВАНИЕ

Все характеристики

• Описание
• Характеристики
• Отзывы

Представляем Вашему вниманию новейшую комбинацию приборов FLASH X104 для автомобилей ВАЗ 1117-1119 (Лада-Калина), 2170-2172 (Лада-Приора), ВАЗ 2110-2112 (с «новой» панелью приборов).

Это 2-х стрелочная комбинация с установленным по центру цветным TFT-дисплеем бортового компьютера (262000 цветов) .
Особенность: выбор цвета подсветки шкал спидометра, тахометра.
Доступно 32768 цветов и полифонические звуки. Меняйте хоть по 3 раза на день. В меню «Настройки» есть раздел “R-G-B”, в котором каждый цвет можно настраивать по 32 уровням. Если все включить «на полную » — получится белый цвет. Дерзайте!
Шкалу температуры О.Ж. двигателя перенесли на TFT-экран. При желании на меняющемся информационном поле можно вывести её в цифровом виде.

Маршрутный компьютер установлен непосредственно перед глазами водителя, показания экрана которого видно под любым углом при любом освещении.

Так же в комбинацию «FLASH» встроены:

Маршрутный сервис, включающий в себя:
статистику за поездку, текущий и предыдущий день;
систему активных предупреждений — бортсеть, контроллер впрыска, низкий уровень топлива, критическая температура двигателя, стояночный тормоз, превышение заданной скорости, возможность гололеда;
систему напоминаний о техническом обслуживании (замена масла, фильтров, свечей, ремней);
«чёрный ящик» — максимальная скорость за последние 100 метров (средняя эффективная дальность радара).

Диагностический сервис, позволяющий при наличии ошибок получить их расшифровку в развёрнутом текстовом виде.

Визуальный сервис, когда пользователь сам может выбирать какие параметры он хочет видеть на экране.

Сенсорная подсистема PLC позволяет сохранять читабельность показаний и индикаторов при различной освещённости панели (яркое солнце, день, вечер), автоматически подстраивая яркость индикаторов и экрана.

Система обновления ПО обеспечивает возможность загрузки новых версий программы без извлечения (демонтажа) «FLASH».

— Цифровая + аналоговая индикация скорости и оборотов двигателя (максимальные показания цифровых индикаторов — 255 км/ч, 9900 оборотов/минуту);
— Аналогово-дискретная индикация уровня и расхода топлива;
— Маршрутный компьютер, часы, будильник;
— Система сигнализаций и предупреждений;
— Бортовая система диагностики;
— Ознакомительный режим DEMO;
— Современный дизайн и функциональность;
— Светодиодная RGB подсветка (позволяет выбрать более 32000 цветов);
— Таксометр;
— Автоматическое определение типа ЭБУ;
— Режим ТРОПИК (включение электровентилятора двигателя по заданной температуре);
— Поддержка электронной педали газа (Е-Газ).

Комбинация приборов «FLASH» имеет корпус по своим геометрическим и посадочным размерам совместимый с комбинациями приборов Lada Kalina, Lada Priora и Lada 110 (c «новой» панелью приборов).

Автомобили ВАЗ, выпущенные с середины 2012 г. например Калина, Приора, Гранта, могут иметь CAN-шину, не совместимую с предыдущими моделями.

Приборная панель FLASH может не работать в автомобилях с CAN-шиной, так как не имеет К-линию для передачи данных на комбинацию приборов.

Перед покупкой комбинации приборов убедитесь в том, что на Вашем автомобиле существует К-линия для подключения комбинации приборов.

Авто-помощь

Советы для автомобилистов

Почему не работает панель приборов на Ладе Приоре

На передней панели автомобиля Лада Приора устанавливается щиток приборов и несколько переключателей различных дополнительных устройств. Если смотреть на щитке приборов слева направо, то на нём располагаются: тахометр, спидометр, указатель температуры охлаждающей жидкости, указатель уровня топлива в бензобаке. Под спидометром стоит жидкокристаллический дисплей, а ниже его, по всей длине щитка, установлено 16 сигнальных ламп. Ещё две контрольные лампы указателей поворота стоят в верхней части слева и справа от спидометра. Все приборы и контрольные лампы работают от соответствующих датчиков, а в передаче данных принимает участие электронный блок управления.

Неисправности, которые вызывают сбои в работе щитка приборов, относятся к чисто электрическим и найти их без соответствующих знаний, затруднительно. В качестве примера можно привести такой случай. Водитель протирал тряпкой, изготовленной из микро фибры, пыль с передней панели и стекла щитка приборов. После этих действий, при включении зажигания, щиток приборов отказывался работать вообще. Все стрелки приборов лежали на нуле. Причину этого явления, и устранение этой неисправности, он искал достаточно долго, но всё же нашёл. По всей видимости, тряпка из микро фибры, при движении по пластиковой поверхности создаёт магнитное поле, которое и приводит к отказу в работе щитка приборов. А устранить эту неисправность достаточно просто, нужно всего лишь секунд на 10 снять минусовую клемму с аккумуляторной батареи. Но ведь, сколько времени было убито на то, чтобы эту тряпку, являющуюся причиной этой неисправности, выбросить в утиль.

К полному отказу в работе щитка приборов может привести и выход из строя 7,5 амперного предохранителя F10, в этом случае не будет также гореть плафон освещения салона и стоп сигналы. Так что проверить его достаточно легко, даже не открывая монтажный блок.

Если не работает только один какой-то прибор, то начинать искать причину этой неисправности нужно с поиска и проверки работоспособности датчика, который приводит этот прибор в действие. Но опять же, все сигналы с датчиков, на приборы щитка, идут через электронный блок управления. И если замена датчика не дала положительных результатов, то придётся проверять электронный блок и сам щиток приборов, а здесь уже без специалистов не обойтись.

Единственное, что под силу сделать самому водителю на щитке приборов, это проверить и в случае необходимости заменить перегоревшую лампу световой сигнализации. Иногда причиной неисправности бывает просто плохой контакт в соединительных колодках проводов. Проверить их состояние, водитель также сможет сам.

Чем сложнее становиться начинка на современных автомобилях, тем труднее водителю находить причину и устранять возникающие неисправности. В этих случаях нужны знания и достаточно лёгкий доступ к информации о причинах этих неисправностей.

Комбинации приборов Приора

В данной группе можно купить комбинацию приборов Приора

Приборная панель Лада Приора

Практически всю информацию о состоянии систем автомобиля водитель получает контролируя показатели стрелок и индикаторов на приборной панели. Комбинация приборов ВАЗ на приборной панели различных моделей могут сильно отличаться, однако в обязательном порядке на ней отражаются такие основные параметры как:

скорость движения автомобиля (спидометр);

частота вращения коленчатого вала двигателя (тахометр);

температура охлаждающей жидкости в системе охлаждения двигателя;

наличие и количество топлива в топливном баке;

общий пробег автомобиля (одометр) и суточный пробег;

работа поворотных сигналов, дальнего и ближнего света и зарядка аккумуляторной батареи.

В различные годы на тольяттинском предприятии производился выпуск легковых автомобилей под марками «Жигули», «Нива», «Спутник», «Samara», «Ока», а машины поставляемые в некоторые зарубежные страны носили название «Riva». В наши дни собственная продукция предприятия носит логотип «Lada», а в качестве эмблемы используется ладья с надписью «ВАЗ». Первые «копейки», внешне похожие на итальянский Fiat 124 сошли с конвейера завода еще в марте 1970 года, и с тех пор модельный ряд завода только расширялся. С изменением моделей и модификаций, соответственно изменялись контрольно-измерительные приборы и приборные панели. В целом «вазовские» приборные панели можно разделить на несколько групп:

классические автомобили (ВАЗ 2101-ВАЗ2107)

семейство «Самара» (ВАЗ 2108, 2109,21099);

автомобили десятой серии (ВАЗ 2110, 2111,2112 и т.д);

современные модификации «Приора», «Гранта», «Калина».

Наиболее интересной из «классики» является приборная панель ВАЗ 2107 на которой кроме стрелочных спидометра и тахометра установлены следующие элементы:

вольтметр, показывающий напряжении электросети автомобиля в данный момент;

стрелочный датчик температуры охлаждающей жидкости отмеченный белой, зеленой и красной зонами;

индикаторы поворотов и световой сигнализации;

значок Чек (для диагностики двигателей с инжекторной системой зажигания);

световой индикатор минимального наличия горючего в баке;

стрелочный датчик уровня топлива в баке;

онометр и датчик суточного пробега.

Особенностью «семерочной» приборной панели является наличие эконометра — прибора, позволяющего водителю выбрать оптимальный, с точки зрения экономии топлива, режим вождения.

Комбинация приборов Лада. В «самарах» приборные панели могут быть двух типов: низкие и высокие. Их установка зависит от параметров установленной торпеды и включает в себя:

стрелочный датчик температуры с градуировкой и цифровым обозначением начальной (50) и критической (130) температур;

вольтметр с градуировкой минимального (8) и максимального(16) напряжения;

датчик уровня топлива с световым индикатором минимального уровня бензина (0-1/2-1);

эконометр с двухсекционной шкалой (желтая-белая);

одометр и счетчик суточного пробега;

световые индикаторы разряженности аккумулятора, открытия воздушной заслонки, критического снижения уровня тормозной жидкости, активизации тормозного тормоза, поворотных сигналов, дальнего и габаритного освещения, обогрева заднего стекла.

Практически на все автомобили устаревших моделей устанавливалась механическая приборная панель ВАЗ. Стрелка спидометра показывала значения, передаваемые от двигателя при помощи троса. Показания световых индикаторов непосредственно связывались с датчиками двигателя и других узлов и агрегатов напрямую, посредством электрической схемы автомобиля. Технический прогресс не стоит на месте и на смену устаревшим механико-электрическим панелям приходят более совершенные и точные электронные устройства. Установка электронных панелей прежде всего продиктована совместимостью со множеством других электронных устройств современного автомобиля а также наличием бортовых компьютеров. Например на автомобилях ВАЗ «Приора» оснащенных новейшими электронными панелями можно провести тест самопроверки нажатием на рычажок сброса показаний спидометра с включением зажигания. Благодаря этому тесту можно узнать корректность работы стрелочных индикаторов и жидкокристаллического дисплея, выявить ошибки в работе датчиков двигателя (указываются на дисплее в виде цифр). Таким образом панель приборов из элемента призванного только отображать текущую информацию превращается в инструмент диагностики систем автомобиля. Первая приборная панель Лада с электроникой была установлена на «десятке». Эволюция состояла еще и в том, что приборная панель Лада Приора полностью размещалась в салоне автомобиля хотя и подсвечивалась изнутри лампами. Все современные модели и модификации автомобилей ВАЗ оснащаются электронными приборными панелями со светодиодной подсветкой и ЖК-дисплеями на которых отображается более трех десятков параметров.

Теги: комбинация приборов Приора, приборная панель Лада Приора, приборка на Приору, комбинация приборов Лада Приора

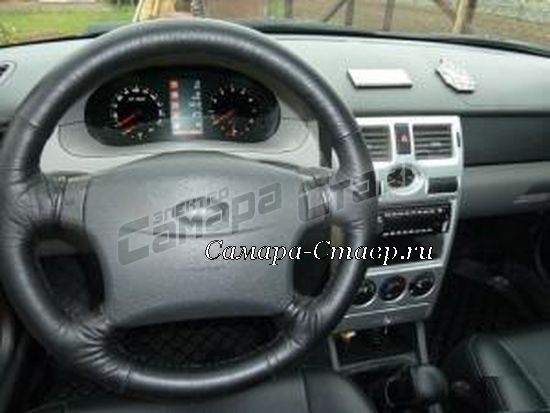

Комбинация приборов электронная Flash X4 на Приора, Калина, ВАЗ 2110, 2111, 2112

• Производитель FLASH
• Доступность: В наличии на складе
• Длина: 36 см x Ширина: 18 см x Высота: 11 см
• Вес: 0.95 кг
• Артикул товара: 1745
